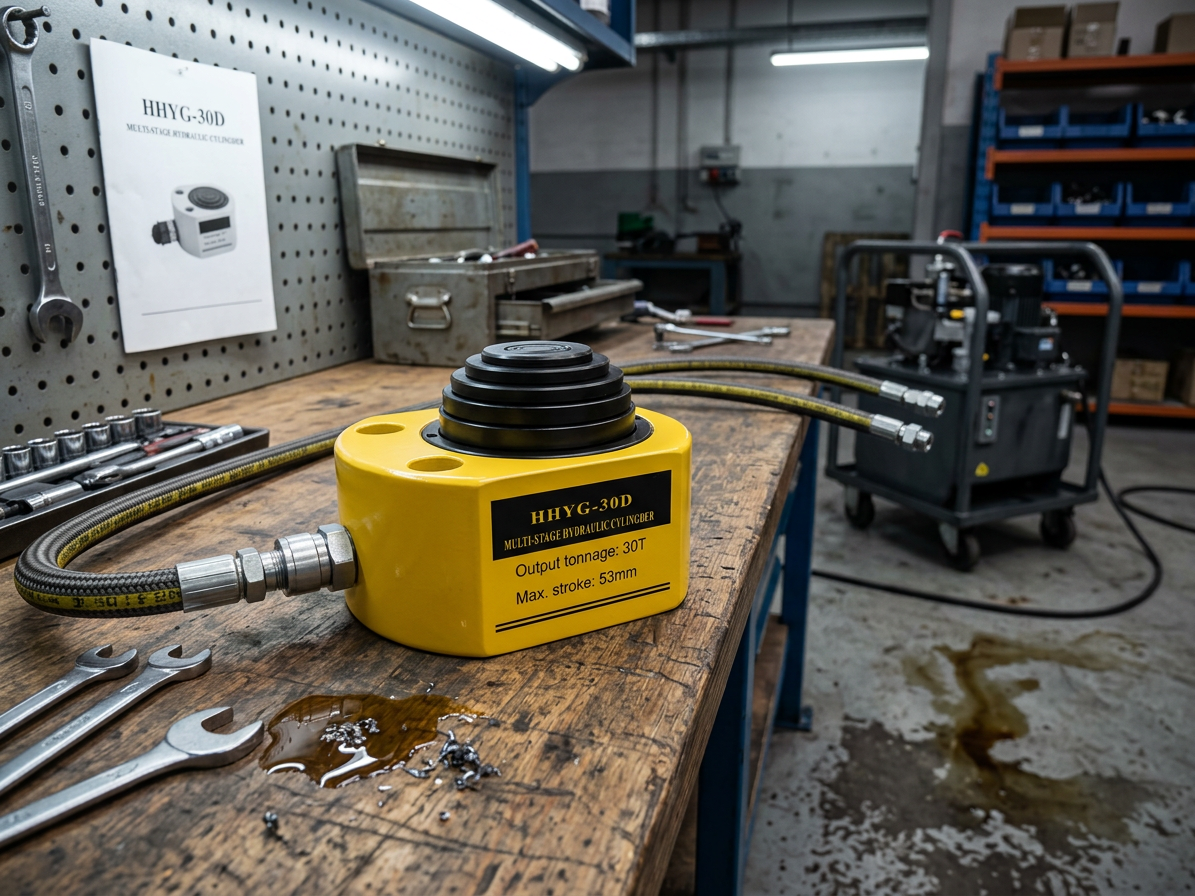

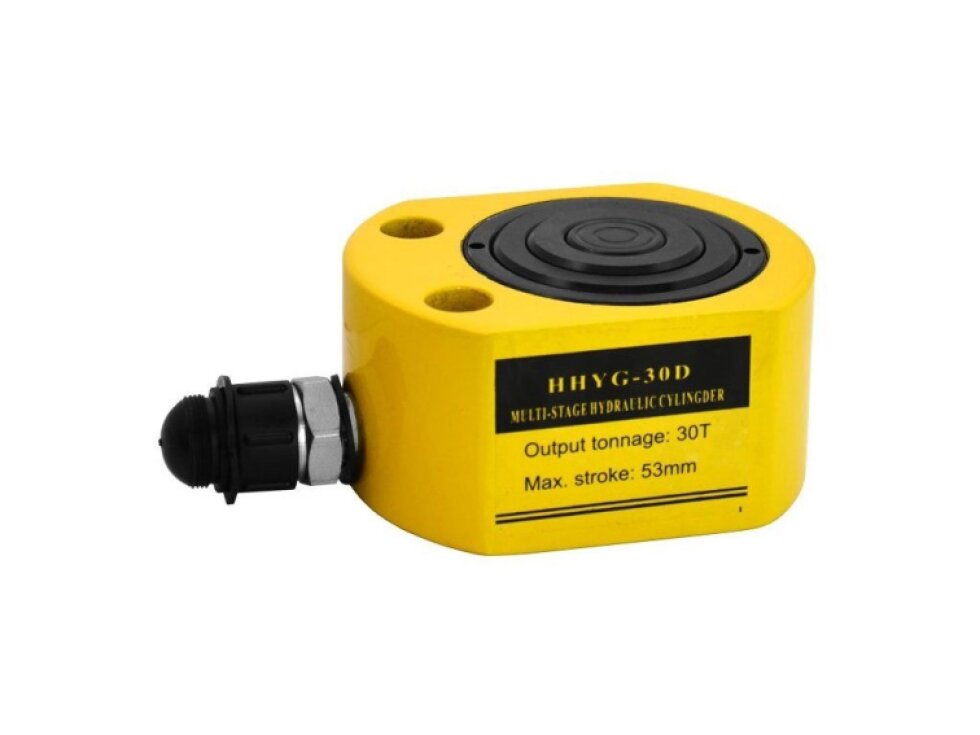

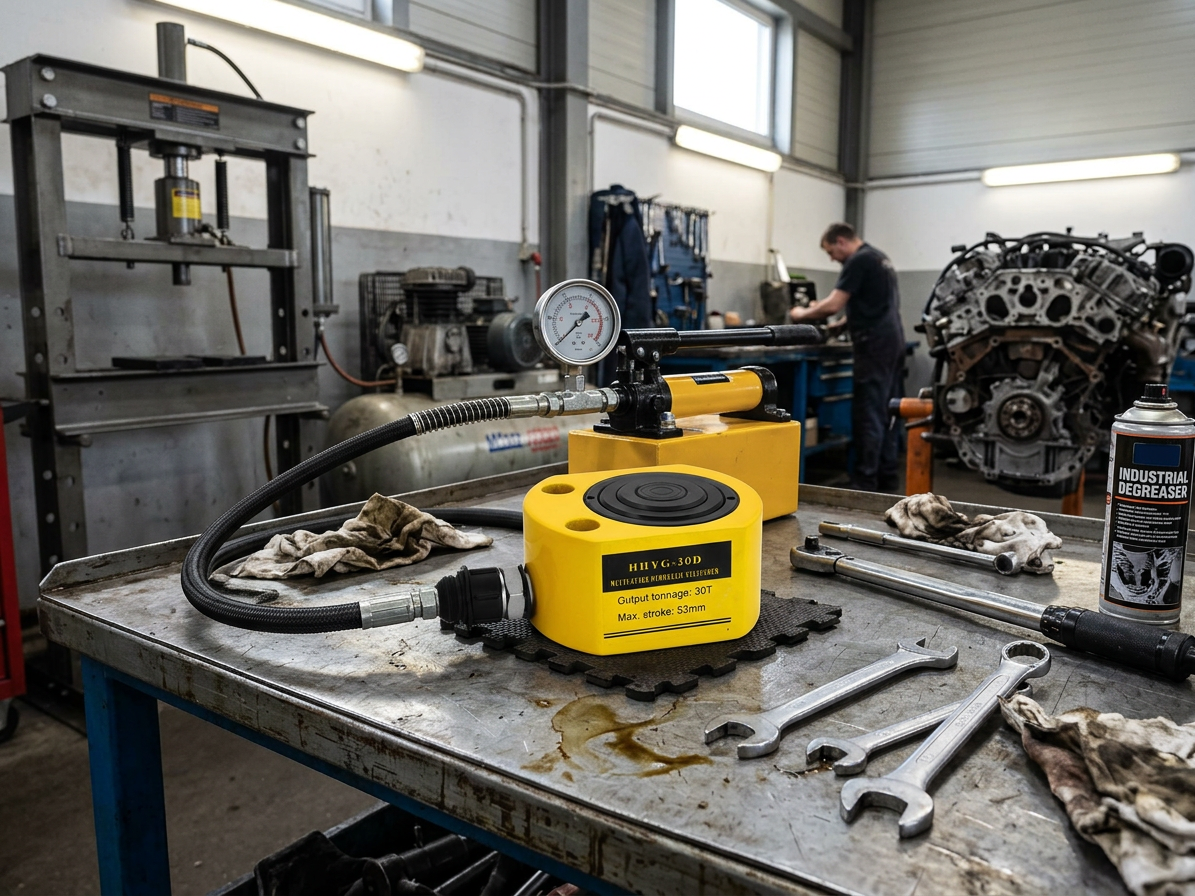

Hydraulický válec nízký teleskopický, nosnost 30 tun - HHYG-30D
Univerzální jednočinný hydraulický válec se sníženou výškou 64 mm, 3stupňový teleskopický, nosnost 30 000 kg – Genborx HHYG-30D.
Používá se ve stavebnictví, v průmyslu, při montáži a údržbě atd. Je ideální pro místa, kde je pro umístění válce malý prostor, přičemž se požaduje vysoký zdvih.
Připojuje se k hydraulické pumpě.
Hlavní výhody:
· nízká konstrukční výška
· kvalitní hydraulika s precizními těsnicími komponenty
· jednočinný hydraulický válec, teleskopický, dvoustupňový
· materiál: speciální vysokopevnostní legovaná ocel
· tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
· stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
· zpětný pohyb pístu se realizuje zatížením
· drážkovaná tlačná koncovka
· válec má rychlospojkovou přípojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
· kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
· válec je na konci výroby testován na 125 % kapacity
· vysoká provozní spolehlivost a dlouhá životnost
Technické údaje:
§ Nosnost: 30 t
§ Tlačná síla: 50 / 137 / 309 kN
§ Počet stupňů: 3 / 2 / 1
§ Zdvih: 20 / 22 / 12 mm
§ Celkový zdvih: 54 mm
§ Výška se zasunutým pístem (A): 64 mm
§ Výška ve vysunutém stavu (B): 118 mm
§ Efektivní plocha válce: 7,1 / 19,6 / 44,2 cm2
§ Maximální pracovní tlak: 700 bar
§ Objem oleje: 123 cm3
§ Vnější průměr (D x L): 123 x 98 mm
§ Vnitřní průměr (E): 30 / 50 / 75 mm
§ Průměr pístu (F): 26 / 46 / 64 mm
§ Hmotnost: 4,7 kg
Hydraulický teleskopický válec Genborx HHYG-30D, 30 t
Vysoký zdvih i v prostoru s omezenou výškou
Genborx HHYG-30D je jednočinný nízký teleskopický hydraulický válec s nosností 30 000 kg. Díky konstrukční výšce pouhých 64 mm se hodí pro stavebnictví, průmysl, montážní práce i údržbu tam, kde není dostatek místa pro běžný válec.
Tříprvkové teleskopické provedení poskytuje celkový zdvih 54 mm a maximální pracovní výšku 118 mm. Válec se připojuje k hydraulické pumpě a zpětný pohyb pístu zajišťuje působící zatížení. Je určen pro práci s hydraulickým tlakem do 700 bar.
30 tun a pracovní tlak 700 bar
Výkon pro náročné zdvihací a lisovací práce
Hydraulický válec dosahuje nosnosti až 30 tun při maximálním pracovním tlaku 700 bar. Tlačná síla jednotlivých stupňů činí 50, 137 a 309 kN. Rozdílné hodnoty odpovídají postupnému vysouvání teleskopických částí válce.
Celkový zdvih 54 mm je rozdělen na jednotlivé úseky 20, 22 a 12 mm. Nízká základní výška v kombinaci s více stupni umožňuje vytvořit potřebný zdvih i v omezeném prostoru. Před použitím vždy ověřte, zda nosnost a rozměry odpovídají konkrétní práci.
Technické informace
Přesné parametry pro správný výběr
| Model | HHYG-30D |
|---|---|
| Typ | Jednočinný, teleskopický hydraulický válec |
| Nosnost | 30 t |
| Tlačná síla | 50 / 137 / 309 kN |
| Počet stupňů | 3 / 2 / 1 |
| Zdvih | 20 / 22 / 12 mm |
| Celkový zdvih | 54 mm |
| Výška se zasunutým pístem | 64 mm |
| Výška ve vysunutém stavu | 118 mm |
| Efektivní plocha válce | 7,1 / 19,6 / 44,2 cm² |
| Maximální pracovní tlak | 700 bar |
| Objem oleje | 123 cm³ |
| Vnější průměr × délka | 123 × 98 mm |
| Vnitřní průměr | 30 / 50 / 75 mm |
| Průměr pístu | 26 / 46 / 64 mm |
| Připojení | Rychlospojková přípojka HH-II 3/8" NPT |
| Hmotnost | 4,7 kg |
Uvedené rozměry a hodnoty pomáhají posoudit, zda se válec vejde do pracovního prostoru a zda bude vhodný pro konkrétní hydraulickou pumpu a plánované zatížení.
Odolná konstrukce a ochrana proti znečištění
Legovaná ocel pro spolehlivý provoz
Válec je vyroben ze speciální vysokopevnostní legované oceli. Píst má tvrdě chromovaný povrch, který zvyšuje odolnost proti opotřebení a korozi. Vnější povrch chrání vypalovaný smalt se zvýšenou odolností proti korozivním vlivům.
Stírací manžeta omezuje pronikání nečistot k pístu a hydraulickým těsnicím komponentům. Drážkovaná tlačná koncovka pomáhá udržet kontakt s podepíraným dílem. Na konci výroby je každý válec testován na 125 % uvedené kapacity.
Jednočinný teleskopický princip
Praktické vysunutí z jednoho hydraulického okruhu
Po připojení k hydraulické pumpě tlak oleje vysouvá teleskopické části válce. Jednočinné provedení znamená, že hydraulika zajišťuje pracovní pohyb jedním směrem. Po uvolnění tlaku se píst vrací působením zatížení, proto musí být válec při návratu správně zatížen.

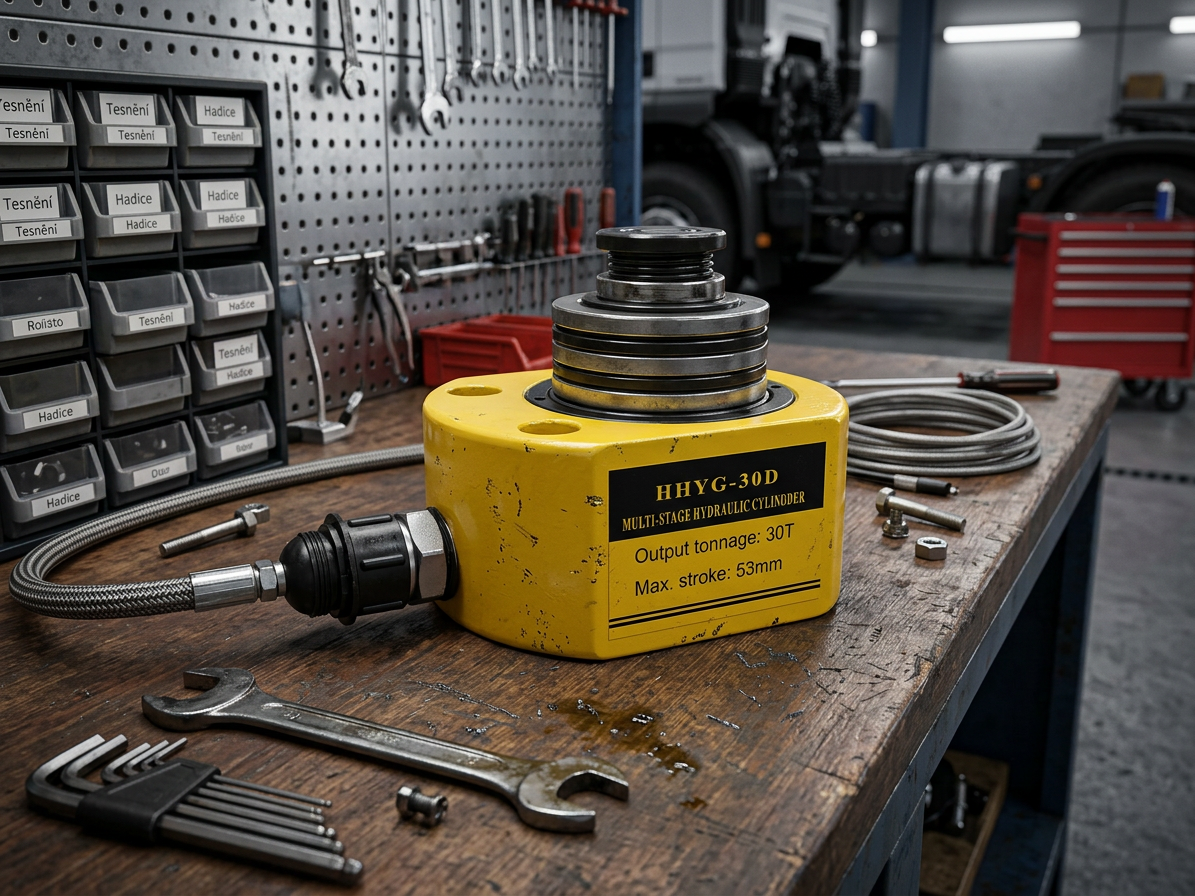

Jednotlivé stupně se vysouvají postupně a společně poskytují zdvih 54 mm. Tento princip spojuje malou zasunutou výšku s větším dosahem, než jaký by obvykle nabídlo kompaktní provedení stejné konstrukční výšky.
Vhodný pro dílny, montáž i průmysl
Řešení pro profesionální technické použití

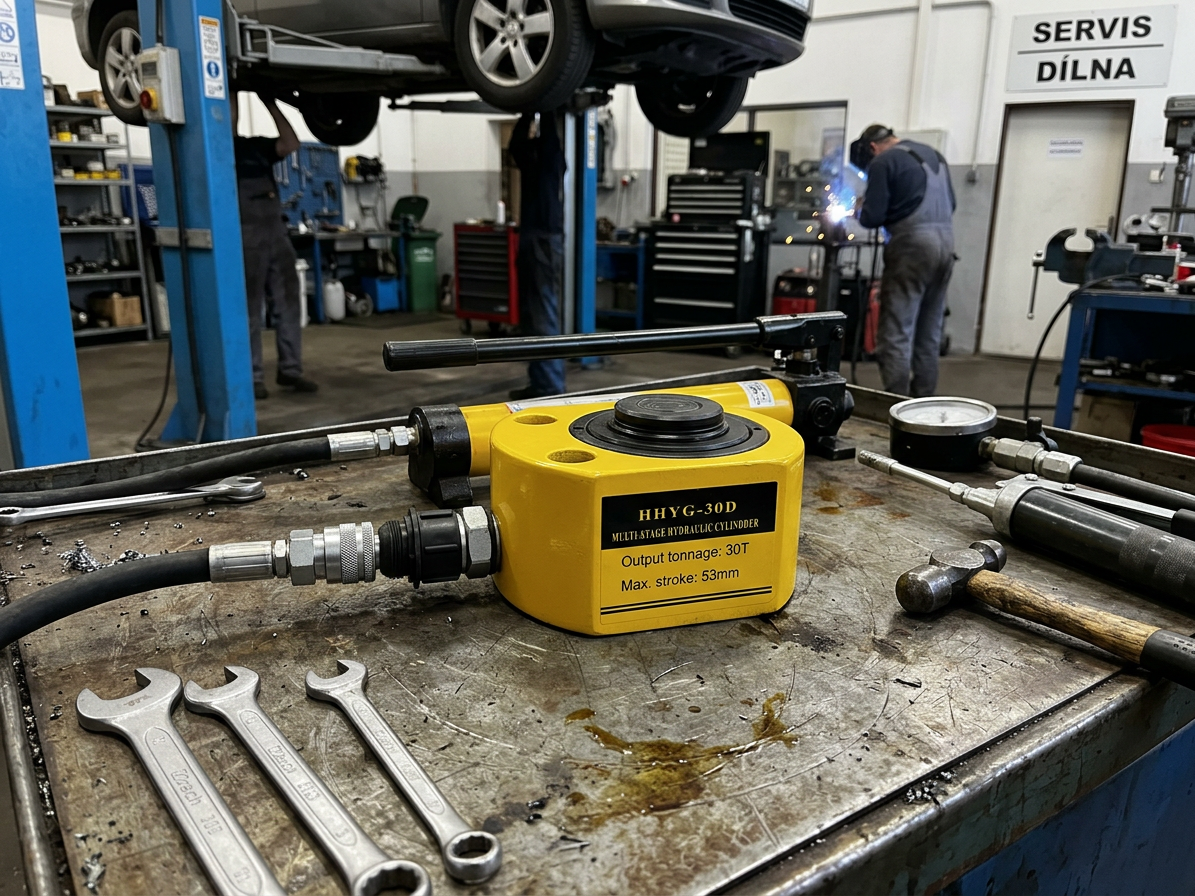

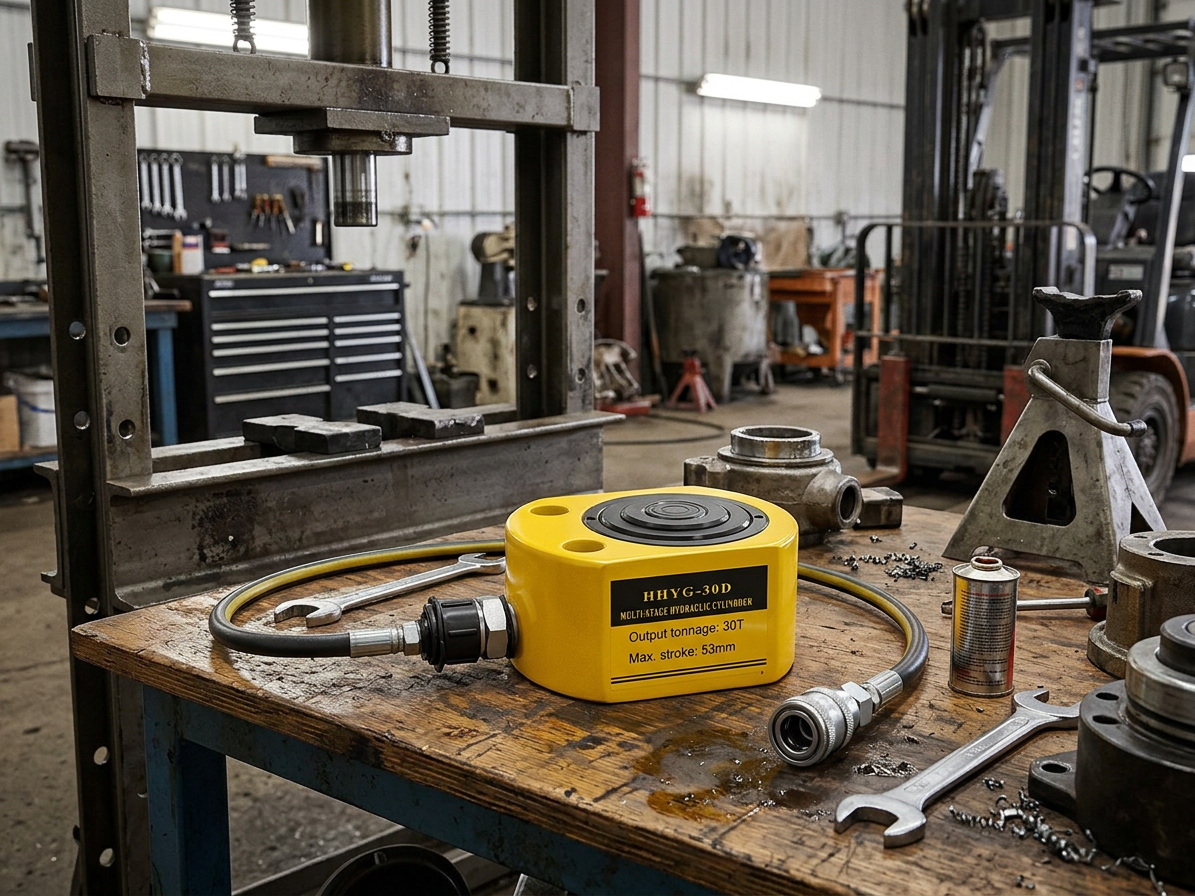

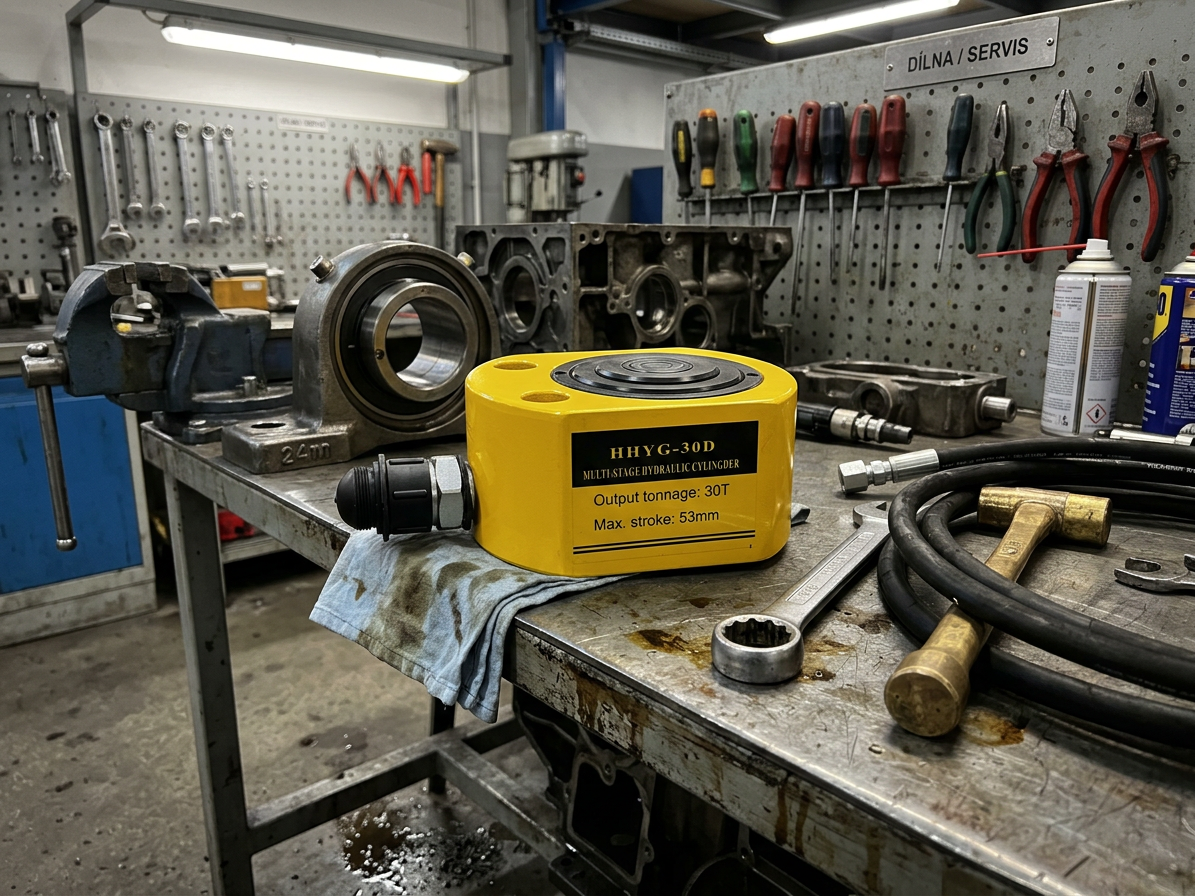

Válec najde uplatnění ve stavebnictví, průmyslu, autoservisech, montážních provozech a při údržbě technických zařízení. Hodí se pro práce, při nichž je nutné vyvinout vysokou sílu v místě s omezeným prostorem pro umístění hydraulického zařízení.
Před nákupem posuďte zejména dostupnou výšku, požadovaný zdvih, maximální zatížení a kompatibilitu rychlospojky s hydraulickou pumpou. Produkt je určen pro technicky zdatné uživatele, kteří dokážou bezpečně pracovat s vysokotlakou hydraulikou.
Připojení k hydraulické pumpě
Rychlospojka pro snadné zapojení systému

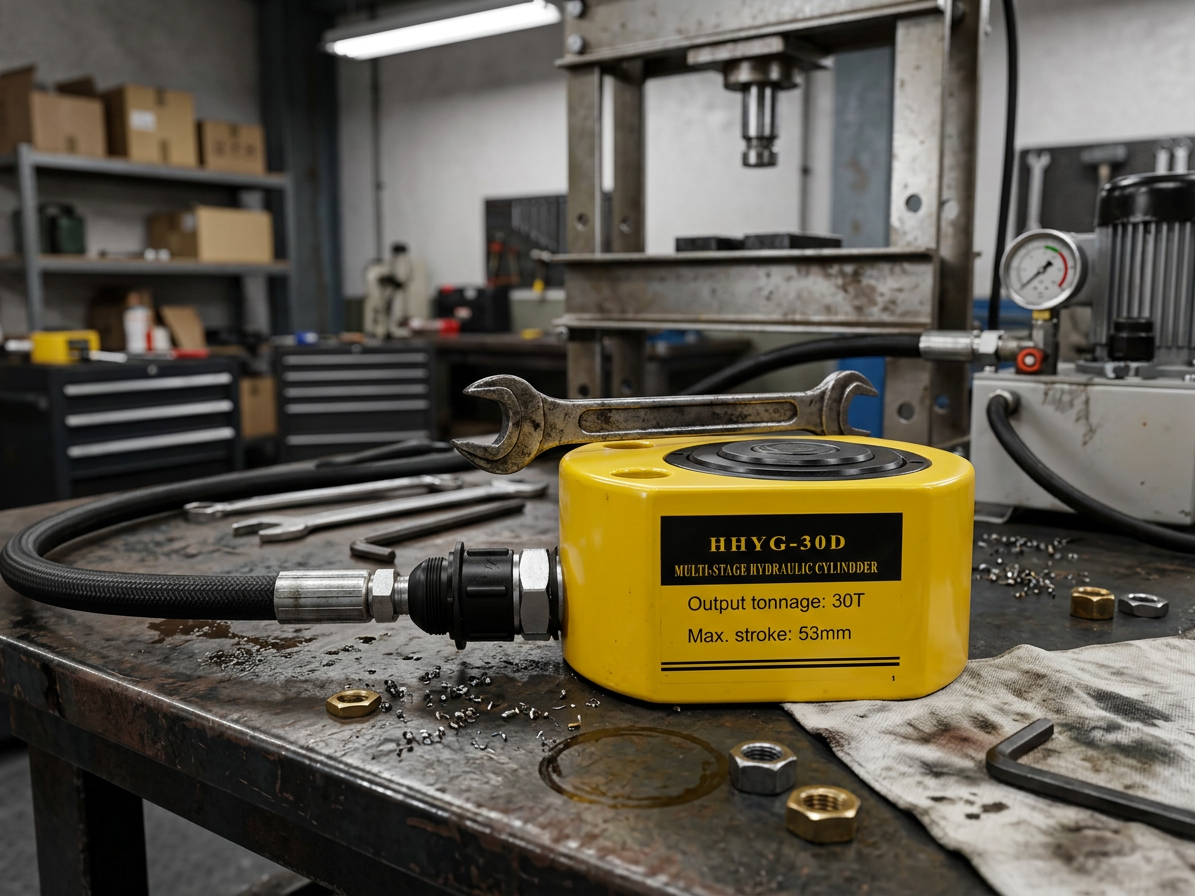

Válec se připojuje k hydraulické pumpě prostřednictvím rychlospojkové přípojky HH-II 3/8" NPT. Před zapojením zkontrolujte shodu přípojky, čistotu spojovaných částí a vhodnost pumpy pro maximální pracovní tlak 700 bar. Připojení provádějte pouze v beztlakém stavu.
Při práci musí být válec umístěn stabilně a tlačná koncovka správně opřena o zatěžovaný díl. Nepřekračujte nosnost 30 tun ani pracovní tlak 700 bar. Po použití chraňte přípojku dodávanou protiprachovou krytkou a udržujte píst čistý.
Důležité parametry před použitím
Ověřte prostor, zatížení a hydraulické připojení
Před použitím ověřte, že pracovní prostor umožňuje bezpečné vložení válce s výškou 64 mm a že při plném vysunutí nepřekročí potřebná výška 118 mm. Zkontrolujte také stabilitu opěrných ploch, požadovanou tlačnou sílu a rozložení zatížení.
Hydraulický systém musí být vhodný pro tlak do 700 bar a musí používat kompatibilní připojení. Válec je jednočinný, takže se píst nevrací aktivním hydraulickým zasunutím. Při práci s vysokým zatížením dodržujte bezpečnostní postupy pro hydraulická zdvihací zařízení.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| Záruka: | 2 roky |
| EAN: | 8596386015896 |
