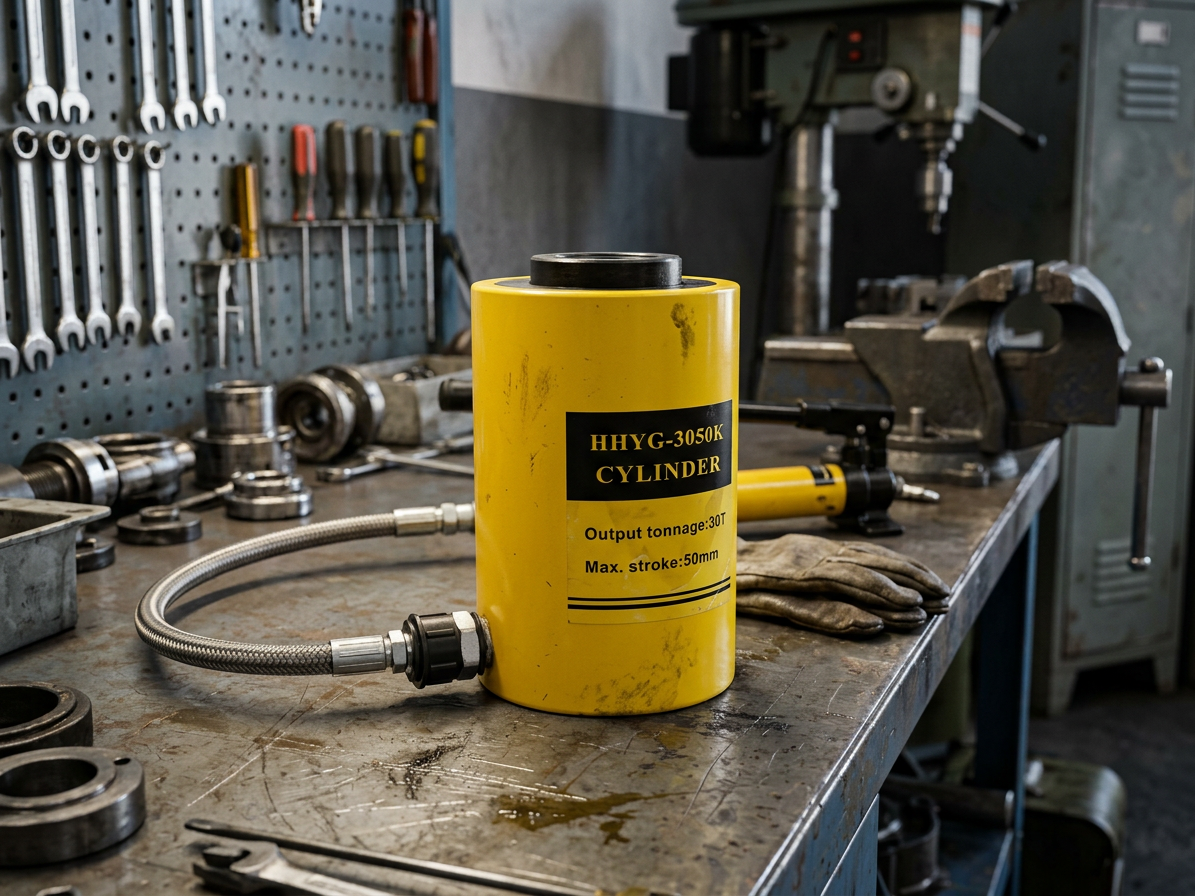

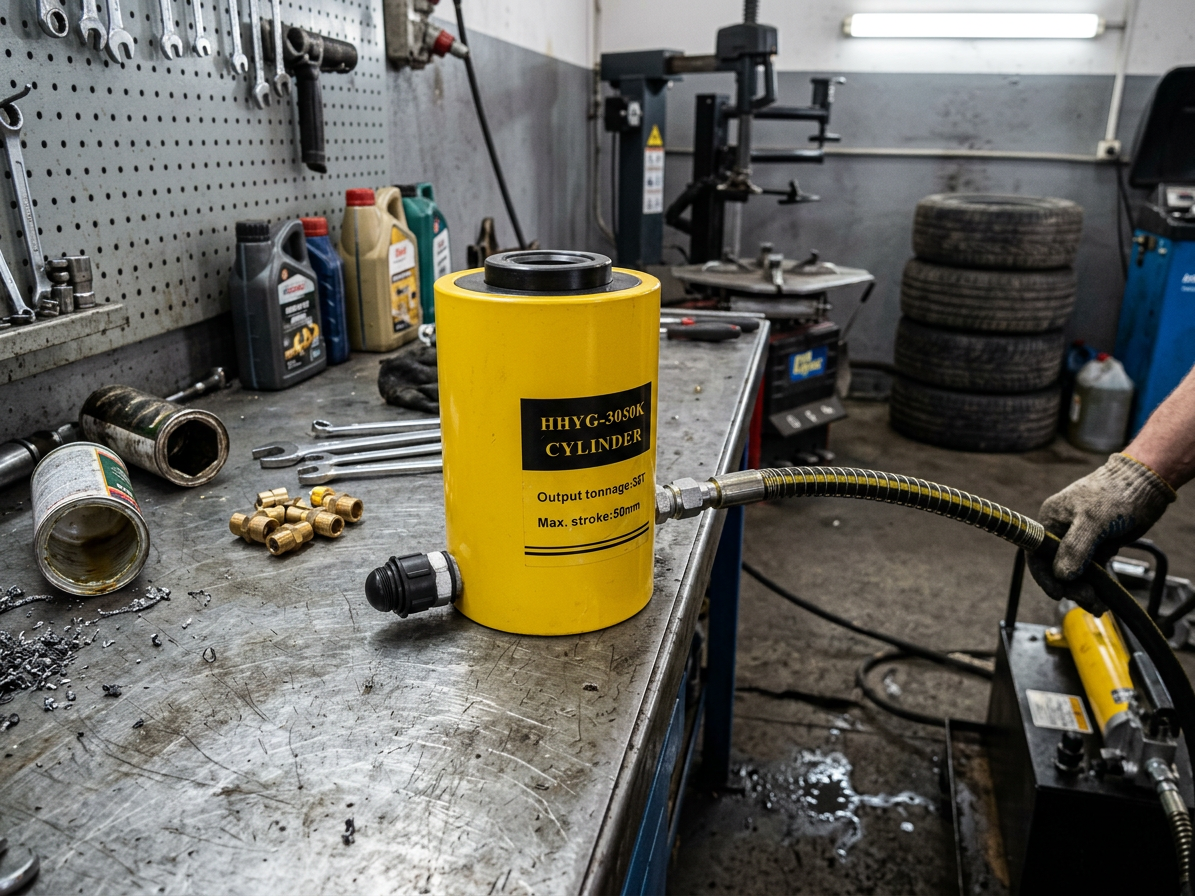

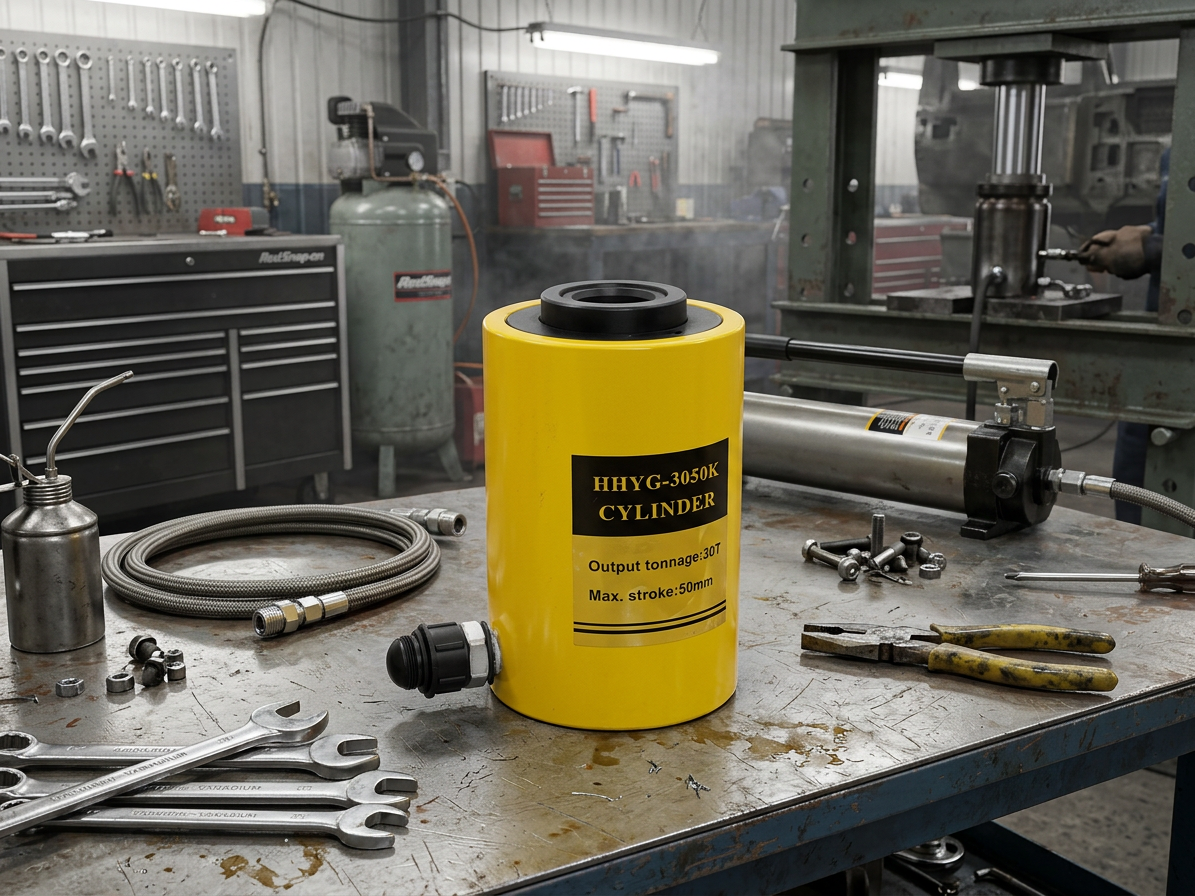

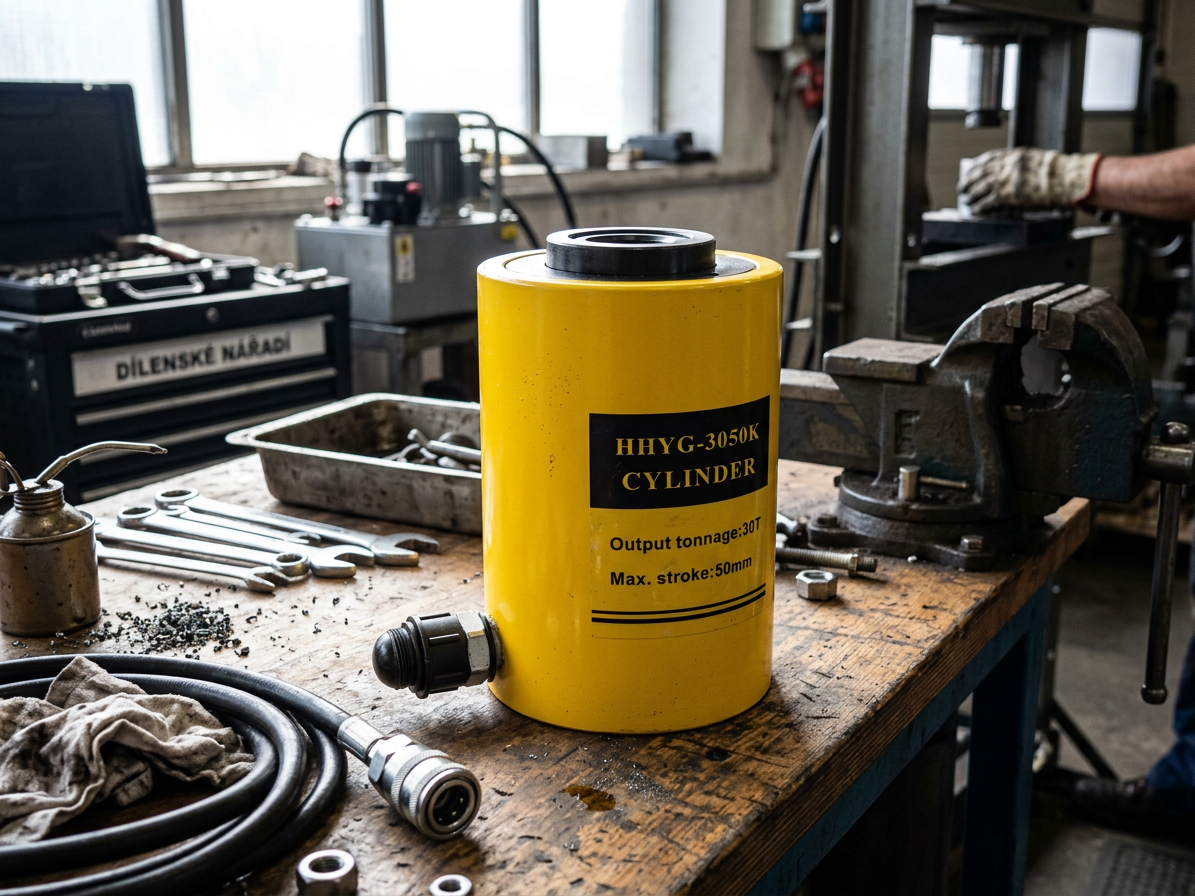

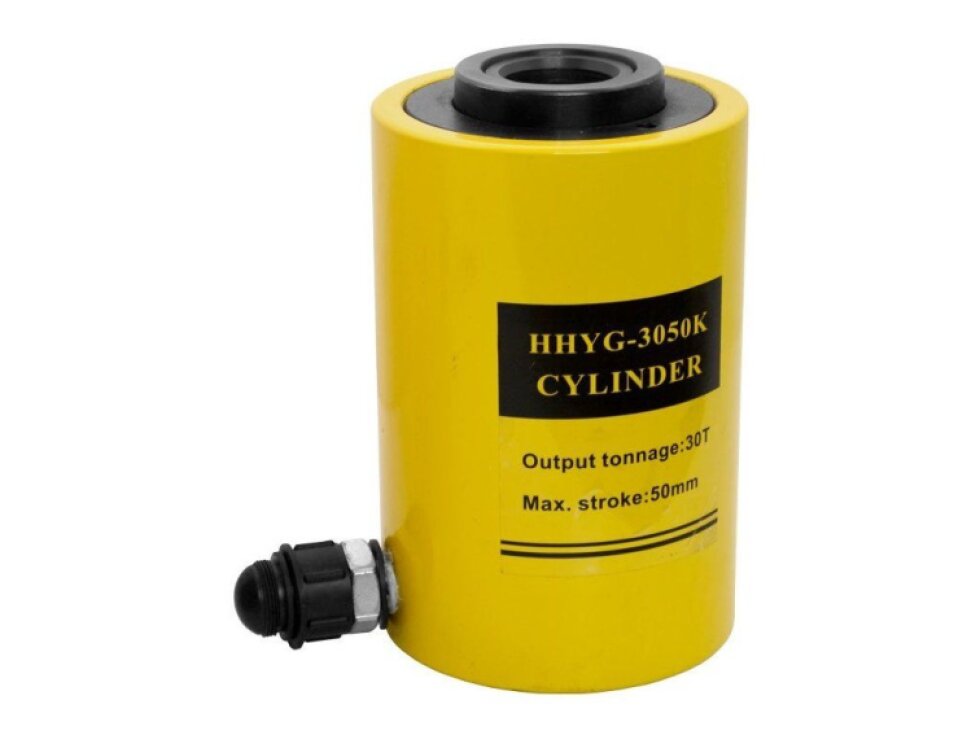

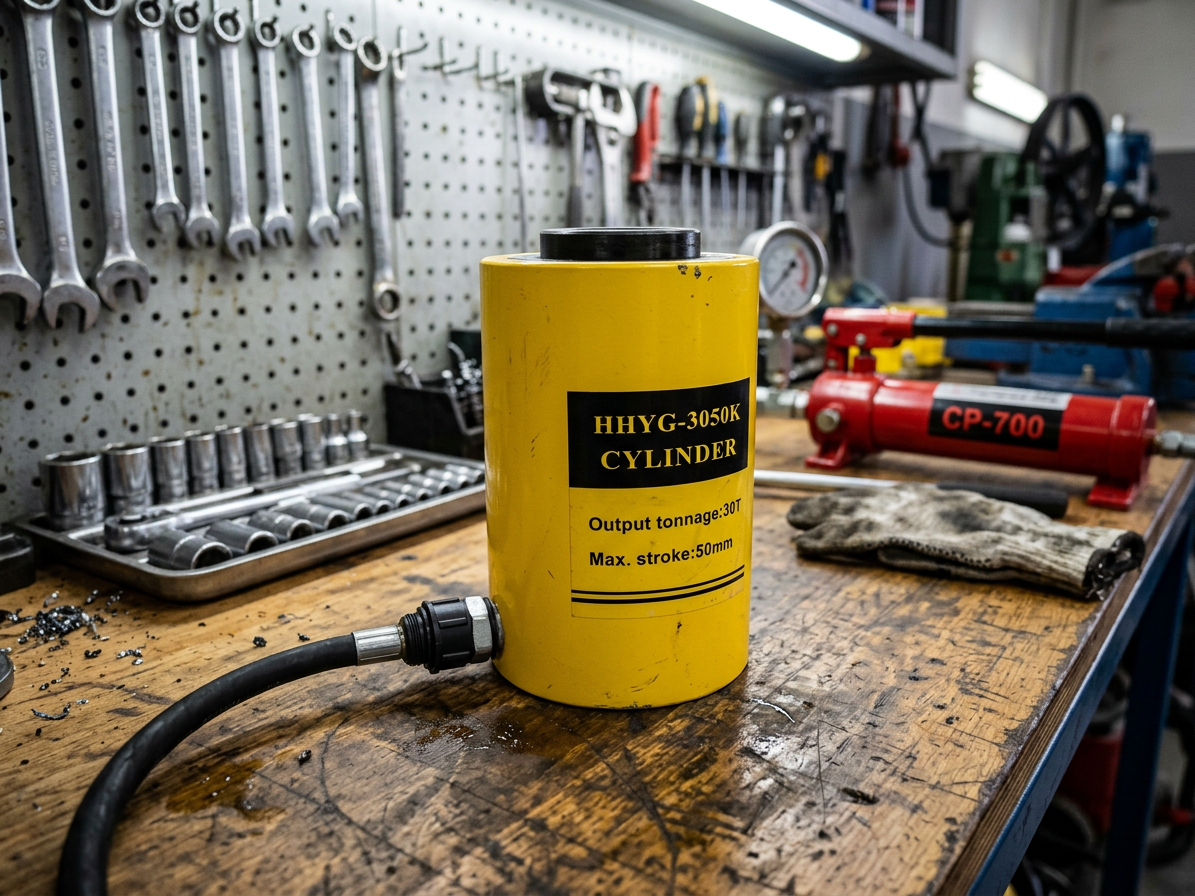

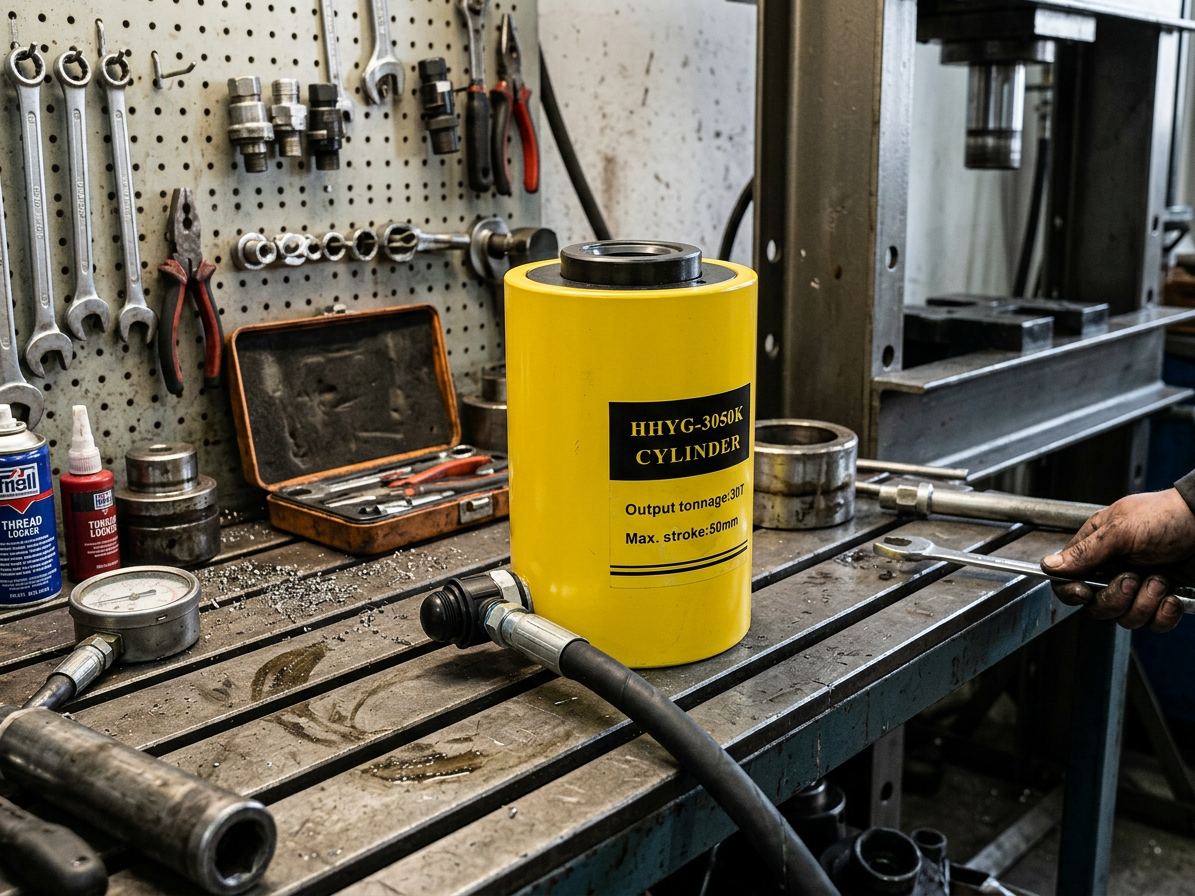

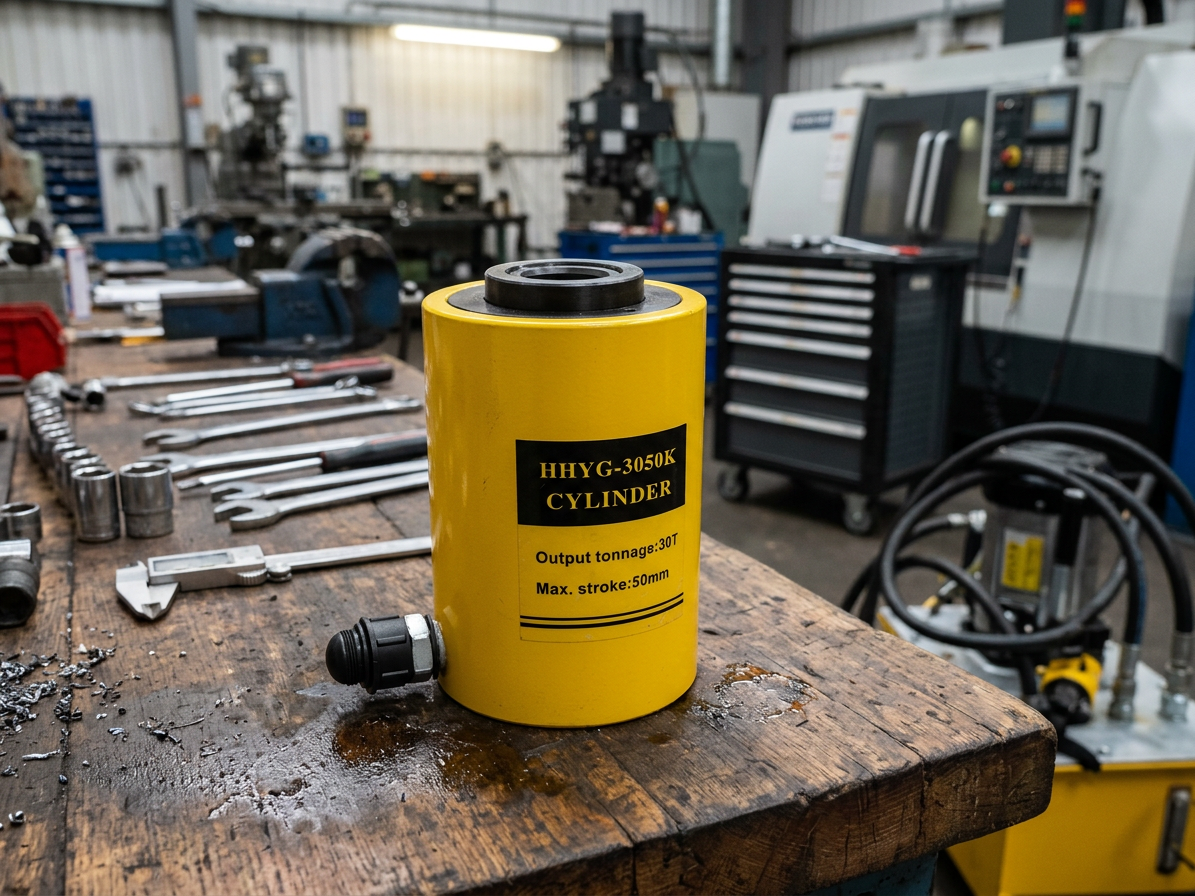

Hydraulický válec s dutým pístem, nosnost 30 tun - HHYG-3050K
Univerzální jednočinný hydraulický válec s dutým pístem, nosnost 30 000 kg, standardní konstrukční výška – Genborx HHYG-3050K.
Používá se ve stavebnictví, v průmyslu, při montáži a údržbě, v servisech, dílnách atd. Dutý píst umožňuje tažné i tlačné síly, válec lze použít ve všech pozicích.
Připojuje se k ruční hydraulické pumpě.
Hlavní výhody:
· průchozí středový otvor ve válci umožňuje např. napínání lan a tyčí, zvedání zavěšených břemen, demontáž zalisovaných nebo zadřených strojních součástí (čepů, hřídelí apod.) atd.
· univerzální použití válce ve všech pozicích
· standardní konstrukční výška
· kvalitní hydraulika s precizními těsnicími komponenty
· jednočinný hydraulický válec
· materiál: speciální vysokopevnostní legovaná ocel
· tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
· stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
· zpětný pohyb pístu zajišťuje integrovaná pružina s předpětím
· válec má rychlospojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
· kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
· válec je na konci výroby testován na 125 % kapacity
· vysoká provozní spolehlivost a dlouhá životnost
Technické údaje:
§ Nosnost: 30 t
§ Zdvih: 50 mm
§ Výška se zasunutým pístem (A): 180 mm
§ Výška ve vysunutém stavu (B): 230 mm
§ Efektivní plocha válce: 47,7 cm2
§ Maximální pracovní tlak: 700 bar
§ Objem oleje: 239 cm3
§ Vnější průměr (D): 114 mm
§ Vnitřní průměr (E): 90 mm
§ Průměr pístu (F): 63 mm
§ Průměr středového otvoru: 33 mm
§ Hmotnost: 9 kg
Hydraulický válec 30 t s dutým pístem
Univerzální řešení pro zvedání, lisování a napínání
Hydraulický válec Genborx HHYG-3050K je jednočinný válec s dutým pístem určený pro práce vyžadující tlačnou i tažnou sílu. Díky nosnosti 30 000 kg a průchozímu středovému otvoru se hodí do stavebnictví, průmyslu, montážních provozů, servisů i dílen.
Dutý píst umožňuje napínání lan a tyčí, zvedání zavěšených břemen nebo demontáž zalisovaných a zadřených součástí, například čepů a hřídelí. Válec lze používat ve všech pozicích a připojit k ruční hydraulické pumpě s tlakem až 700 bar.
Zdvih 50 mm a pracovní tlak 700 bar
Parametry pro přesný výběr hydraulického válce
Válec nabízí zdvih 50 mm, konstrukční výšku 180 mm při zasunutém pístu a 230 mm při jeho vysunutí. Efektivní plocha válce činí 47,7 cm², což společně s maximálním pracovním tlakem 700 bar určuje jeho zvedací schopnosti.
Vnější průměr válce je 114 mm, vnitřní průměr 90 mm, průměr pístu 63 mm a průměr středového otvoru 33 mm. Objem oleje je 239 cm³ a hmotnost 9 kg. Tyto rozměry ověřte s ohledem na prostor a způsob zamýšleného použití.
Průchozí otvor 33 mm v dutém pístu
Více možností při montáži i demontáži
Průchozí středový otvor rozšiřuje možnosti použití oproti běžnému plnému pístu. Umožňuje vést skrz válec tyč nebo lano a využít hydraulickou sílu při napínání, vytahování či zvedání. Konstrukce je vhodná také pro práci se zavěšenými břemeny.
Dutý píst dovoluje působit nejen tlakem, ale také tahem, pokud je použit odpovídající prvek pro konkrétní operaci. Při demontáži zalisovaných dílů pomáhá soustředit sílu do osy součásti a omezit potřebu improvizovaných přípravků.
Odolná legovaná ocel a chromovaný píst
Konstrukce připravená na náročné dílenské podmínky
Těleso válce je vyrobeno ze speciální vysokopevnostní legované oceli. Píst má tvrdě chromovaný povrch, který zvyšuje odolnost proti opotřebení a korozi. Vnější povrch chrání kvalitní vypalovaný smalt se zvýšenou odolností proti koroznímu působení.
Stírací manžeta omezuje pronikání nečistot k pístu a přispívá k delší provozní životnosti těsnicích prvků. Kvalitní hydraulika s precizními těsnicími komponenty podporuje spolehlivý chod při správném používání a pravidelné kontrole pracovního vybavení.
Jednočinný hydraulický válec s pružinovým návratem
Jednoduché připojení k ruční hydraulické pumpě
Jde o jednočinné hydraulické provedení, u kterého hydraulický tlak vysouvá píst. Po uvolnění tlaku zajišťuje zpětný pohyb integrovaná pružina s předpětím. Válec tak nabízí praktické řešení pro operace, při nichž je pracovní síla potřebná především v jednom směru.
Připojení zajišťuje rychlospojka HH-II s rozměrem 3/8" NPT. Spojka je opatřena ochrannou protiprachovou krytkou, která pomáhá chránit připojovací místo mimo provoz. Pro práci je nutná kompatibilní ruční hydraulická pumpa a vhodná hydraulická hadice.
Nosnost 30 tun pro servisní a montážní práce
Univerzální použití ve všech pracovních pozicích
Nosnost 30 t umožňuje využití při zvedání, rovnání, lisování a demontáži těžkých nebo pevně uložených součástí. Standardní konstrukční výška 180 mm při zasunutém pístu usnadňuje začlenění válce do běžných montážních a servisních sestav.
Válec lze podle charakteru úkolu umístit do různých pracovních pozic. Praktické využití najde ve stavebnictví, průmyslové údržbě, montážních provozech, autoservisech, opravnách, dílnách i při opravách strojních zařízení, vždy při dodržení bezpečného pracovního postupu.
Testování na 125 % kapacity
Kontrolované provedení pro spolehlivý provoz
Každý válec je na konci výrobního procesu testován na 125 % jmenovité kapacity. Tato výstupní zkouška je součástí kontroly hydraulického zařízení a podporuje vysokou provozní spolehlivost při používání v mezích stanovených technickými parametry.
Pro zachování správné funkce je důležité chránit spojku před prachem, udržovat píst i pracovní okolí čisté a nepřekračovat maximální pracovní tlak ani nosnost. Před nasazením zkontrolujte stav válce, hadice, pumpy a všech opěrných ploch.
Technické informace hydraulického válce
Přehled rozměrů, kapacity a připojení
| Model | HHYG-3050K |
|---|---|
| Typ | Jednočinný hydraulický válec s dutým pístem |
| Nosnost | 30 t / 30 000 kg |
| Zdvih | 50 mm |
| Výška se zasunutým pístem | 180 mm |
| Výška ve vysunutém stavu | 230 mm |
| Efektivní plocha válce | 47,7 cm² |
| Maximální pracovní tlak | 700 bar |
| Objem oleje | 239 cm³ |
| Vnější průměr | 114 mm |
| Vnitřní průměr | 90 mm |
| Průměr pístu | 63 mm |
| Průměr středového otvoru | 33 mm |
| Připojení | Rychlospojka HH-II 3/8" NPT |
| Hmotnost | 9 kg |
| Zpětný pohyb pístu | Integrovaná předepnutá pružina |
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| Záruka: | 2 roky |
| EAN: | 8596386015926 |
