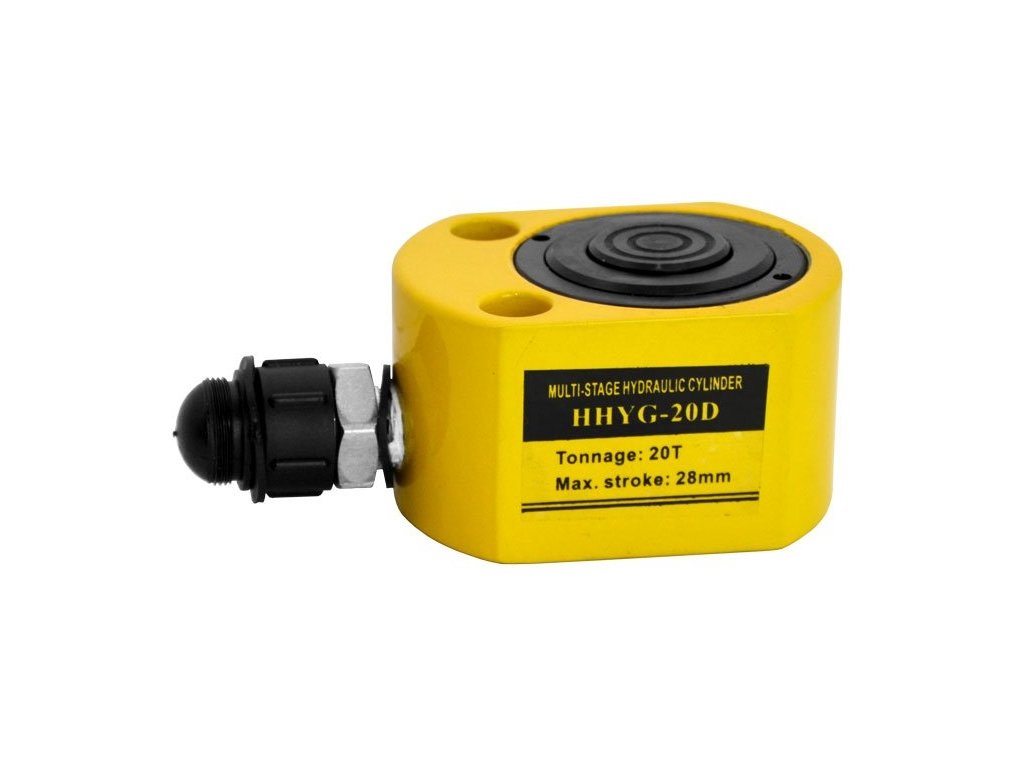

Hydraulický válec nízký teleskopický, nosnost 20 tun - HHYG-20D
Univerzální jednočinný hydraulický válec se sníženou výškou 57 mm, 2stupňový teleskopický, nosnost 20 000 kg – Genborx HHYG-20D
Používá se ve stavebnictví, v průmyslu, při montáži a údržbě atd. Je ideální pro místa, kde je pro umístění válce malý prostor, přičemž se požaduje vysoký zdvih.
Připojuje se k hydraulické pumpě.
Hlavní výhody:
- nízká konstrukční výška
- kvalitní hydraulika s precizními těsnicími komponenty
- jednočinný hydraulický válec, teleskopický, dvoustupňový
- materiál: speciální vysokopevnostní legovaná ocel
- tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
- stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
- zpětný pohyb pístu se realizuje zatížením
- drážkovaná tlačná koncovka
- válec má rychlospojkovou přípojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
- kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
- válec je na konci výroby testován na 125 % kapacity
- vysoká provozní spolehlivost a dlouhá životnost
Technické parametry:
- nosnost: 20 t
- tlačná síla: 67 / 198 kN
- počet stupňů: 2 / 1
- zdvih: 16 / 11 mm
- celkový zdvih: 27 mm
- výška se zasunutým pístem (A): 57 mm
- výška ve vysunutém stavu (B): 84 mm
- efektivní plocha válce: 9,6 / 28,3 cm2
- maximální pracovní tlak: 700 bar
- objem oleje: 51 cm3
- vnější průměr (D x L): 99 x 76 mm
- vnitřní průměr (E): 35 / 60 mm
- průměr pístu (F): 31 / 50 mm
- hmotnost: 2,7 kg
Hydraulický válec nízký teleskopický, nosnost 20 tun - HHYG-20D
Hydraulický válec HHYG-20D, 20 tun
Vysoká síla v prostoru s výškou pouhých 57 mm
Hydraulický válec Genborx HHYG-20D je jednočinný dvoustupňový teleskopický válec s nosností 20 000 kg. Je určen pro zvedání, rozpínání a lisovací práce ve stavebnictví, průmyslu, při montáži, údržbě i dalších servisních úkolech.
Díky nízké konstrukční výšce 57 mm se hodí do míst, kde není dostatek prostoru pro běžný hydraulický válec. Připojuje se k hydraulické pumpě a poskytuje celkový zdvih 27 mm. Modelové označení výrobce je HHYG-20D.
Technické informace
Parametry pro přesný výběr hydraulického válce
| Nosnost | 20 t |
|---|---|
| Tlačná síla | 67 / 198 kN |
| Počet stupňů | 2 / 1 |
| Zdvih stupňů | 16 / 11 mm |
| Celkový zdvih | 27 mm |
| Výška se zasunutým pístem (A) | 57 mm |
| Výška ve vysunutém stavu (B) | 84 mm |
| Efektivní plocha válce | 9,6 / 28,3 cm² |
| Maximální pracovní tlak | 700 bar |
| Objem oleje | 51 cm³ |
| Vnější průměr (D × L) | 99 × 76 mm |
| Vnitřní průměr (E) | 35 / 60 mm |
| Průměr pístu (F) | 31 / 50 mm |
| Připojení | Rychlospojková přípojka HH-II 3/8" NPT |
| Hmotnost | 2,7 kg |
Rozměry a hodnoty tahu jsou uvedeny pro jednotlivé stupně teleskopického provedení. Maximální pracovní tlak válce je 700 bar. Před připojením vždy ověřte kompatibilitu pumpy, rychlospojky a hydraulického okruhu.
Konstrukce a provedení
Odolné materiály pro spolehlivý hydraulický provoz
Tělo válce je vyrobeno ze speciální vysokopevnostní legované oceli. Píst je tvrdě pochromovaný, což podporuje jeho odolnost proti opotřebení a korozi. Vnější povrch chrání kvalitní vypalovaný smalt se zvýšenou odolností proti korozním vlivům.
Hydraulika využívá precizní těsnicí komponenty a stírací manžetu, která omezuje pronikání nečistot do vnitřního prostoru. Drážkovaná tlačná koncovka pomáhá udržet stabilní kontakt s podepíraným nebo tlačeným dílem během práce.
Hlavní výhody hydraulického válce
Velká nosnost, malá výška a teleskopický zdvih
Největší předností modelu HHYG-20D je kombinace nosnosti 20 tun a zasunuté výšky pouze 57 mm. Válec tak lze použít i ve stísněných místech, kde klasické provedení nelze správně umístit. Dvoustupňová konstrukce současně poskytuje celkový zdvih 27 mm.
Jednočinné provedení má jednoduchý princip připojení k hydraulické pumpě. Píst se vrací působením zatížení, takže válec nepotřebuje vlastní vratný mechanismus. Ochranná protiprachová krytka, stírací manžeta a povrchová úprava podporují provozní spolehlivost a životnost zařízení.
Jak hydraulický válec funguje
Jednočinné teleskopické vysunutí pod tlakem oleje
Po připojení k hydraulické pumpě a přivedení oleje pod tlakem se píst válce vysouvá a vytváří tlačnou sílu. Teleskopické uspořádání využívá dva stupně, které umožňují získat potřebný zdvih při zachování nízké základní výšky.
Po uvolnění hydraulického tlaku se píst vrací zpět působením zatížení. Válec je na konci výroby testován na 125 % kapacity. Při práci je nutné zajistit správné uložení válce a nepřekračovat stanovenou nosnost ani maximální pracovní tlak.
Pro koho je válec vhodný
Praktické řešení pro dílny, montáž i průmyslovou údržbu
Hydraulický válec je vhodný pro autoservisy, dílny, stavební firmy, montážní pracovníky, průmyslovou údržbu a opraváře, kteří potřebují vyvinout vysokou tlačnou sílu v omezeném prostoru. Uplatní se při zvedání, ustavování, rozpínání nebo lisování podle konkrétní aplikace.
Kompaktní rozměry a hmotnost 2,7 kg usnadňují manipulaci s válcem při přípravě pracoviště. Před použitím je však vždy nutné posoudit skutečné zatížení, dostupný prostor, stabilitu podkladu a vhodnost hydraulické pumpy pro daný pracovní úkon.
Použití a připojení
Správné zapojení k pumpě je základem bezpečné práce
Válec umístěte na pevný a stabilní podklad tak, aby jeho tlačná koncovka správně dosedala na zatěžovaný díl. Připojte hydraulickou pumpu pomocí rychlospojkové přípojky HH-II 3/8" NPT a před zahájením práce zkontrolujte čistotu spojení, stav hadice i těsnost okruhu.
V průběhu práce sledujte stabilitu válce, rovnoměrné vedení pístu a chování zatěžovaného dílu. Hydraulický válec používejte pouze v mezích nosnosti 20 t a tlaku 700 bar. Po odpojení chraňte přípojku dodanou protiprachovou krytkou před znečištěním.
Důležité upozornění a výběr
Ověřte tlak, připojení i prostor pro bezpečné uložení
Model HHYG-20D je jednočinný hydraulický válec, proto se zpětný pohyb pístu realizuje zatížením. Není určen k samostatnému provozu bez hydraulické pumpy. Před nákupem ověřte, zda vaše pumpa pracuje s tlakem do 700 bar a zda odpovídá přípojce HH-II 3/8" NPT.
Údaj o nosnosti představuje maximální kapacitu válce, nikoli automaticky bezpečné řešení pro každé použití. Zátěž musí být stabilní a správně podepřená. Při zvedání nebo podepírání dodržujte bezpečnostní postupy platné pro dané zařízení a pracovní operaci.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 8596386015889 |
