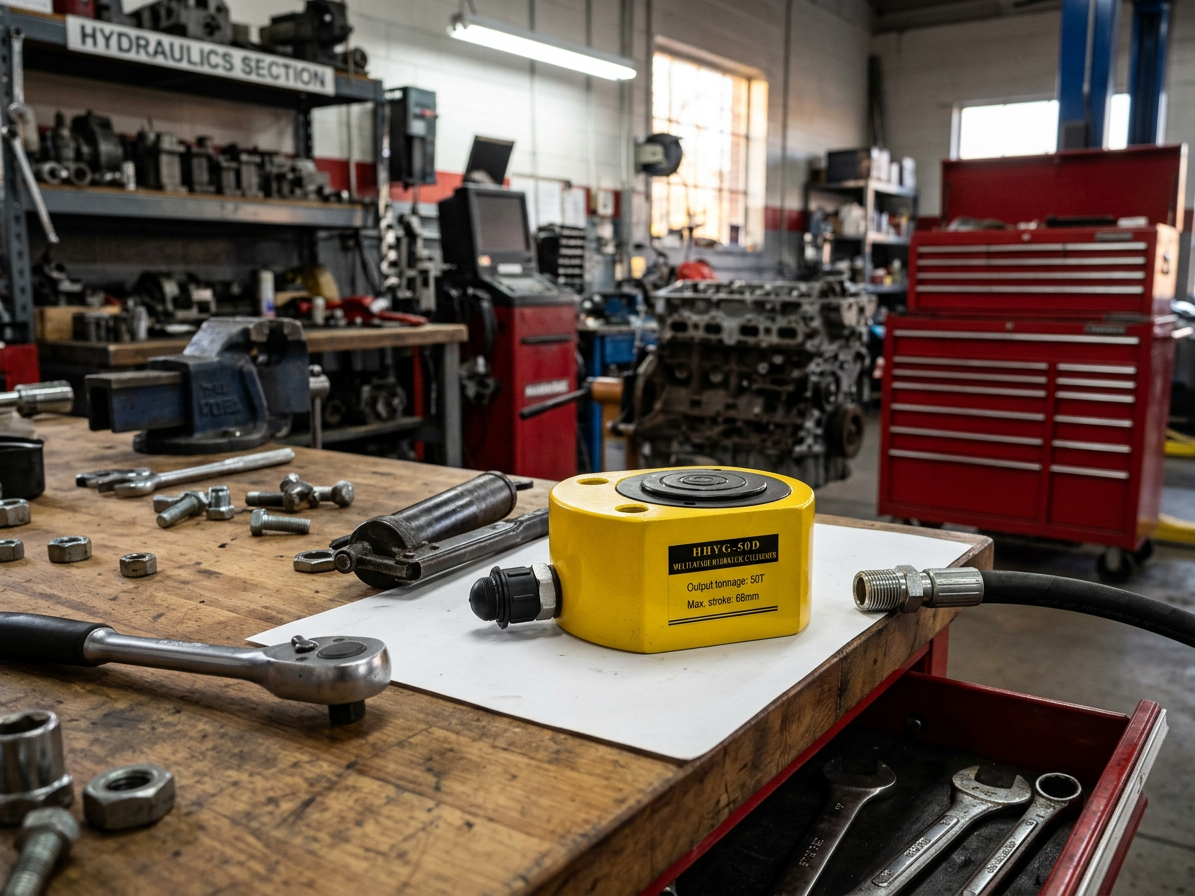

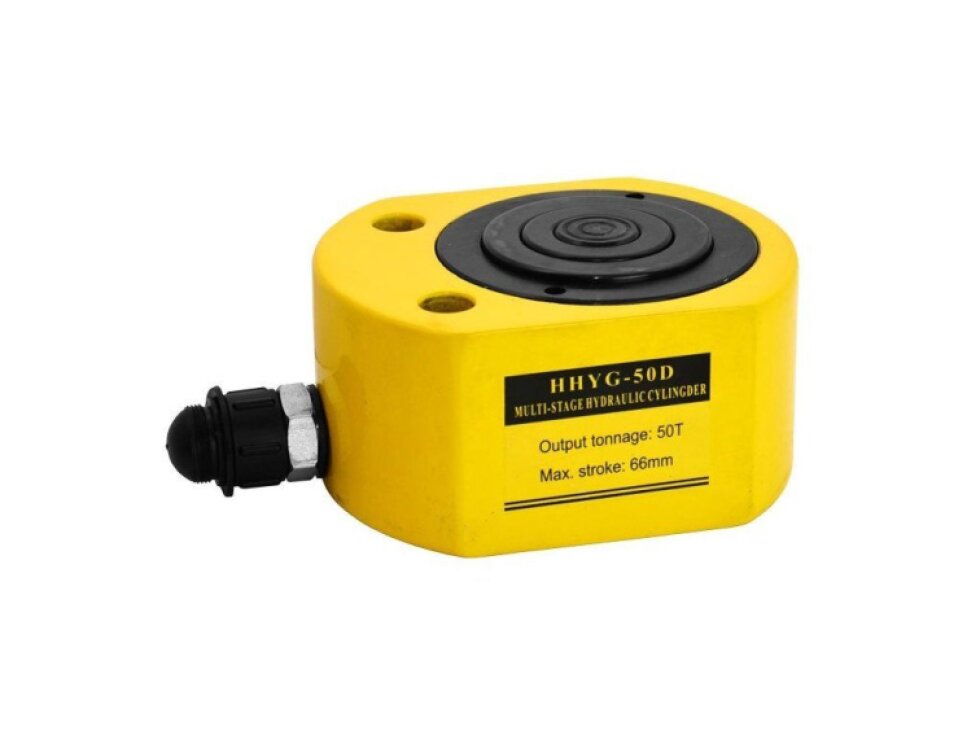

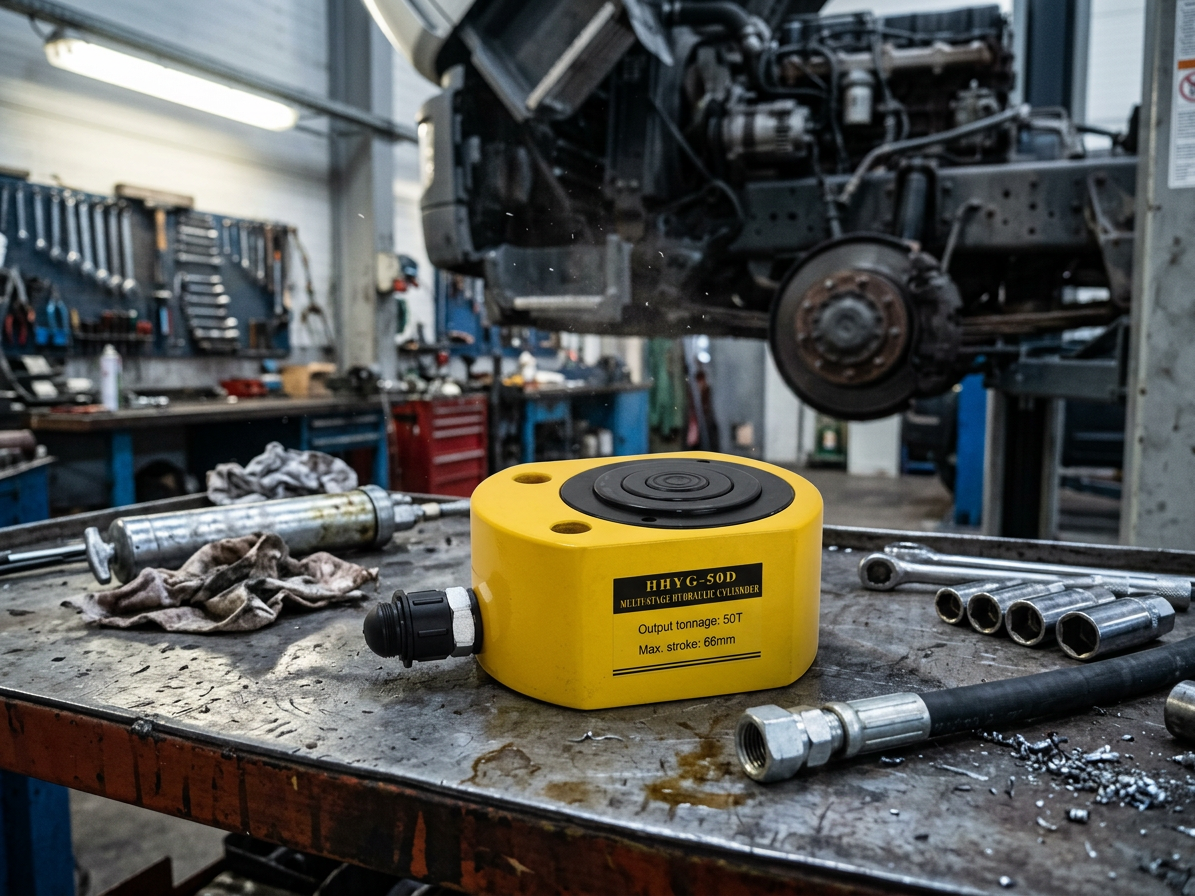

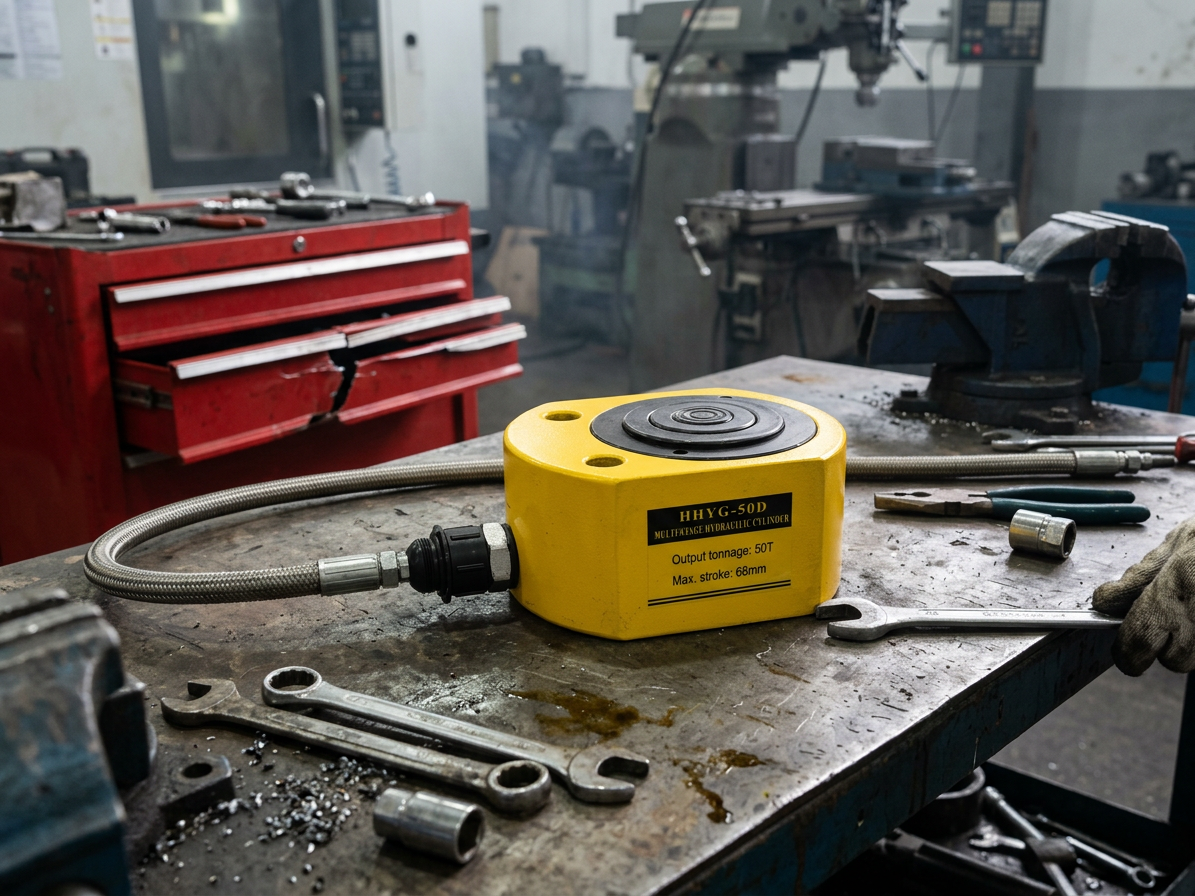

Hydraulický válec nízký teleskopický, extra nosnost 50 tun - HHYG-50D
Univerzální jednočinný hydraulický válec se sníženou výškou 74 mm, 3stupňový, teleskopický, velmi vysoká nosnost 50 000 kg – Genborx HHYG-50D.
Používá se ve stavebnictví, v průmyslu, při montáži a údržbě atd. Je ideální pro místa, kde je pro umístění válce malý prostor, přičemž se požaduje vysoký zdvih.
Připojuje se k hydraulické pumpě.
Hlavní výhody:
· nízká konstrukční výška
· kvalitní hydraulika s precizními těsnicími komponenty
· jednočinný hydraulický válec, teleskopický, dvoustupňový
· materiál: speciální vysokopevnostní legovaná ocel
· tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
· stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
· zpětný pohyb pístu se realizuje zatížením
· drážkovaná tlačná koncovka
· válec má rychlospojkovou přípojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
· kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
· válec je na konci výroby testován na 125 % kapacity
· vysoká provozní spolehlivost a dlouhá životnost
Technické údaje:
§ Nosnost: 50 t
§ Tlačná síla: 50 / 137 / 496 kN
§ Počet stupňů: 3 / 2 / 1
§ Zdvih: 25 / 26 / 15 mm
§ Celkový zdvih: 66 mm
§ Výška se zasunutým pístem (A): 74 mm
§ Výška ve vysunutém stavu (B): 140 mm
§ Efektivní plocha válce: 7,1 / 19,6 / 70,8 cm2
§ Maximální pracovní tlak: 700 bar
§ Objem oleje: 188 cm3
§ Vnější průměr (D x L): 148 x 120 mm
§ Vnitřní průměr (E): 30 / 50 / 95 mm
§ Průměr pístu (F): 26 / 46 / 70 mm
§ Hmotnost: 7,9 kg

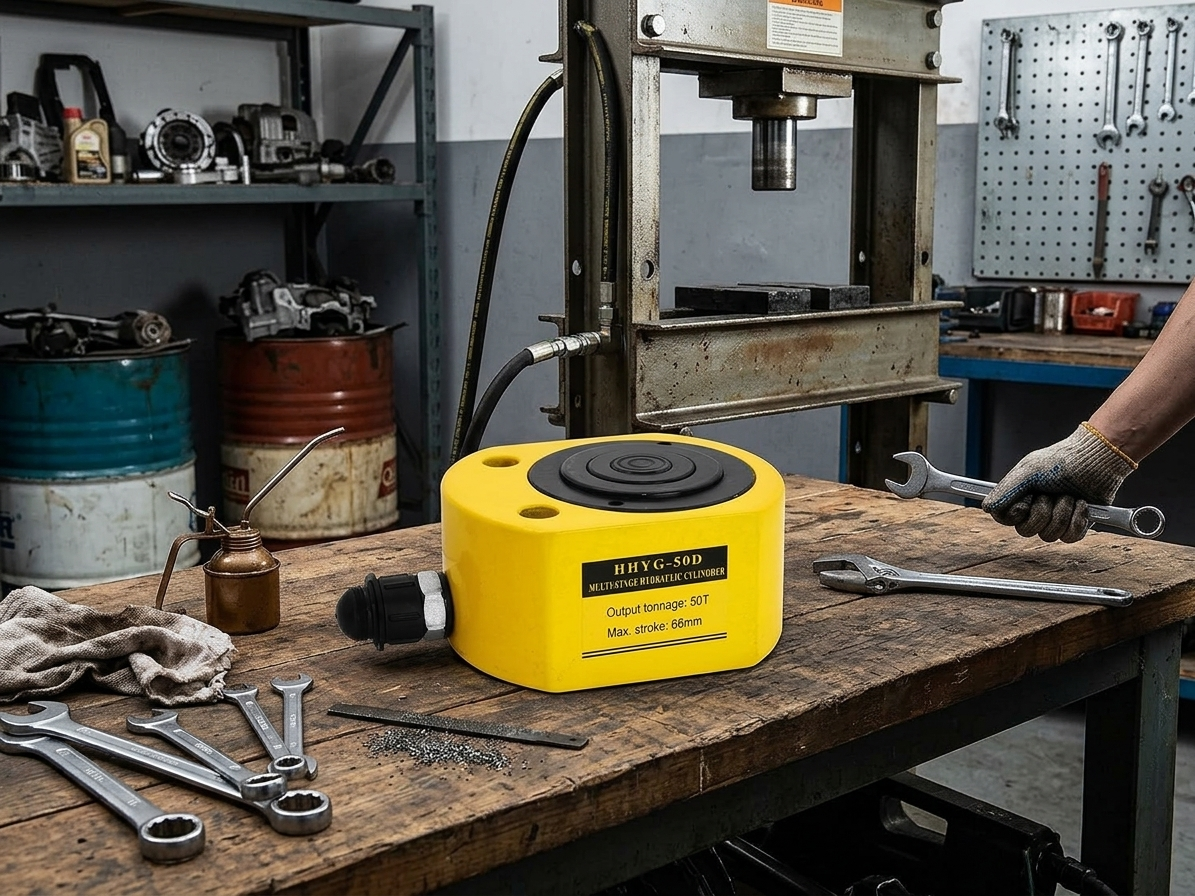

Hydraulický válec nízký teleskopický, extra nosnost 50 tun - HHYG-50D
Hydraulický teleskopický válec Genborx HHYG-50D, 50 t
Vysoká nosnost v omezeném prostoru
Genborx HHYG-50D je jednočinný hydraulický válec s teleskopickým provedením a nosností až 50 000 kg. Díky konstrukční výšce pouhých 74 mm se hodí pro stavebnictví, průmysl, montáž, údržbu i další práce, kde není dostatek místa pro běžný hydraulický válec.
Válec nabízí celkový zdvih 66 mm a maximální pracovní tlak 700 bar. Připojuje se k hydraulické pumpě pomocí rychlospojkové přípojky HH-II 3/8" NPT. Je určen pro situace, kdy je třeba spojit nízkou montážní výšku s mimořádnou tlačnou silou.
Technické informace
Parametry pro správný výběr pumpy a použití
| Model | HHYG-50D |
|---|---|
| Typ | Jednočinný teleskopický hydraulický válec |
| Nosnost | 50 t |
| Tlačná síla | 50 / 137 / 496 kN |
| Počet stupňů | 3 / 2 / 1 |
| Zdvih stupňů | 25 / 26 / 15 mm |
| Celkový zdvih | 66 mm |
| Výška se zasunutým pístem | 74 mm |
| Výška ve vysunutém stavu | 140 mm |
| Efektivní plocha válce | 7,1 / 19,6 / 70,8 cm² |
| Maximální pracovní tlak | 700 bar |
| Objem oleje | 188 cm³ |
| Vnější průměr | 148 × 120 mm |
| Vnitřní průměr | 30 / 50 / 95 mm |
| Průměr pístu | 26 / 46 / 70 mm |
| Přípojka | HH-II 3/8" NPT s protiprachovou krytkou |
| Hmotnost | 7,9 kg |
Uvedené hodnoty tlačné síly, plochy válce, vnitřních průměrů a průměrů pístu odpovídají jednotlivým teleskopickým stupňům. Před použitím ověřte kompatibilitu pumpy, připojení a prostorové podmínky konkrétní aplikace.
Konstrukce a provedení
Odolné materiály a ochrana hydrauliky
Těleso válce je vyrobeno ze speciální vysokopevnostní legované oceli, která je určena pro práci s vysokým zatížením. Píst je tvrdě pochromovaný, což podporuje jeho odolnost proti opotřebení a korozi. Drážkovaná tlačná koncovka pomáhá udržet stabilní kontakt se zatěžovaným prvkem.
Stírací manžeta omezuje vnikání nečistot do pracovního prostoru a přispívá k delší provozní životnosti. Povrchová úprava vypalovaným smaltem zvyšuje odolnost proti korozi. Každý válec je na konci výroby testován na 125 % své kapacity.
Hlavní výhody
Velká síla při minimální montážní výšce
Největší předností modelu HHYG-50D je kombinace nízké konstrukční výšky 74 mm a nosnosti 50 tun. Válec lze proto využít i tam, kde není možné umístit standardní hydraulický válec, například při zvedání, ustavování nebo montáži těžkých konstrukcí.
Teleskopické provedení poskytuje celkový zdvih 66 mm ve třech stupních. Kvalitní těsnicí komponenty, chromovaný píst, ochranná krytka přípojky a korozně odolný povrch podporují spolehlivý provoz při pravidelné údržbě a správném používání.

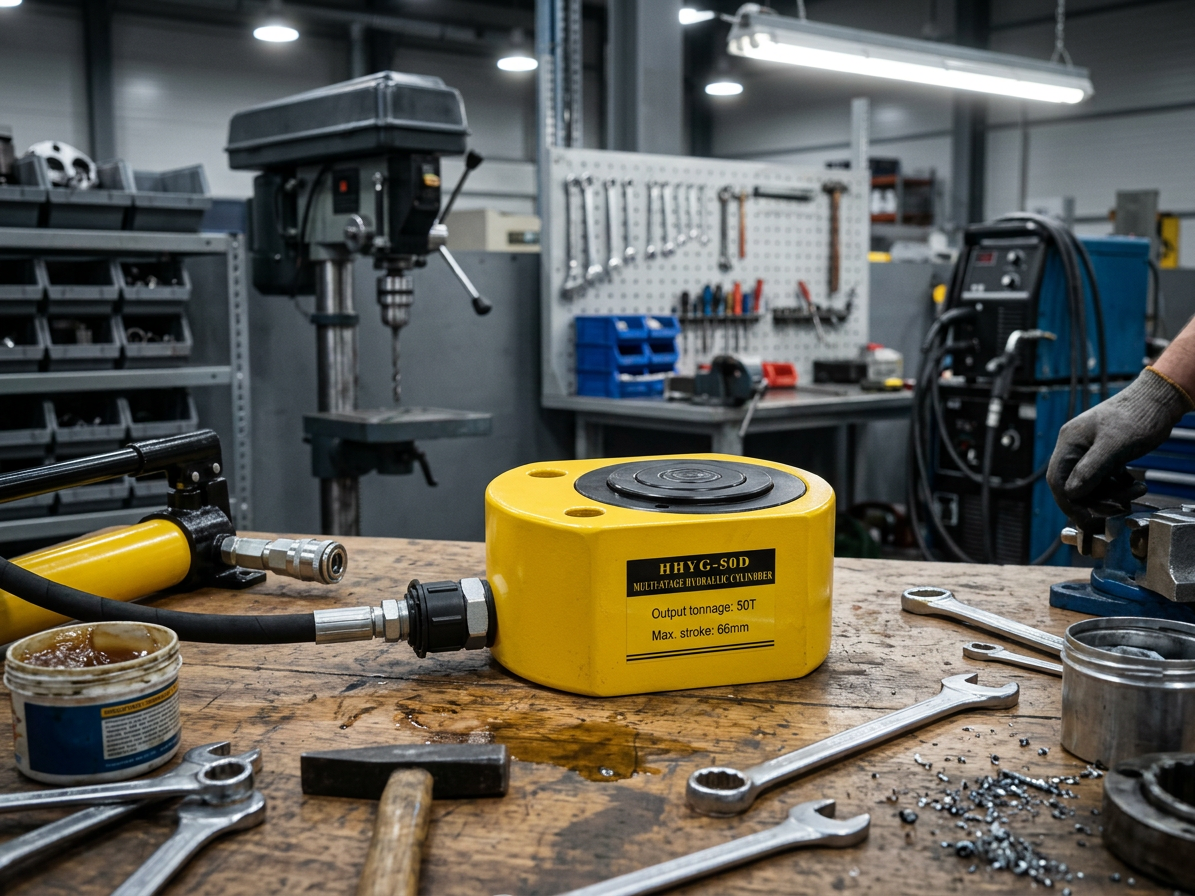

Jak hydraulický válec funguje
Jednočinný pohyb ovládaný hydraulickým tlakem
Válec se připojuje k hydraulické pumpě, která do jeho pracovního prostoru dodává olej pod tlakem. Tlak působí na plochu pístu a vytváří tlačnou sílu. Teleskopické stupně se vysouvají postupně, takže válec dosáhne většího zdvihu i přes svou nízkou zasunutou výšku.
Jde o jednočinný hydraulický válec. Píst se vysouvá působením hydraulického tlaku, zatímco jeho zpětný pohyb se realizuje zatížením. Pro správnou funkci musí být válec připojen k vhodné pumpě a používán v mezích maximálního pracovního tlaku 700 bar.

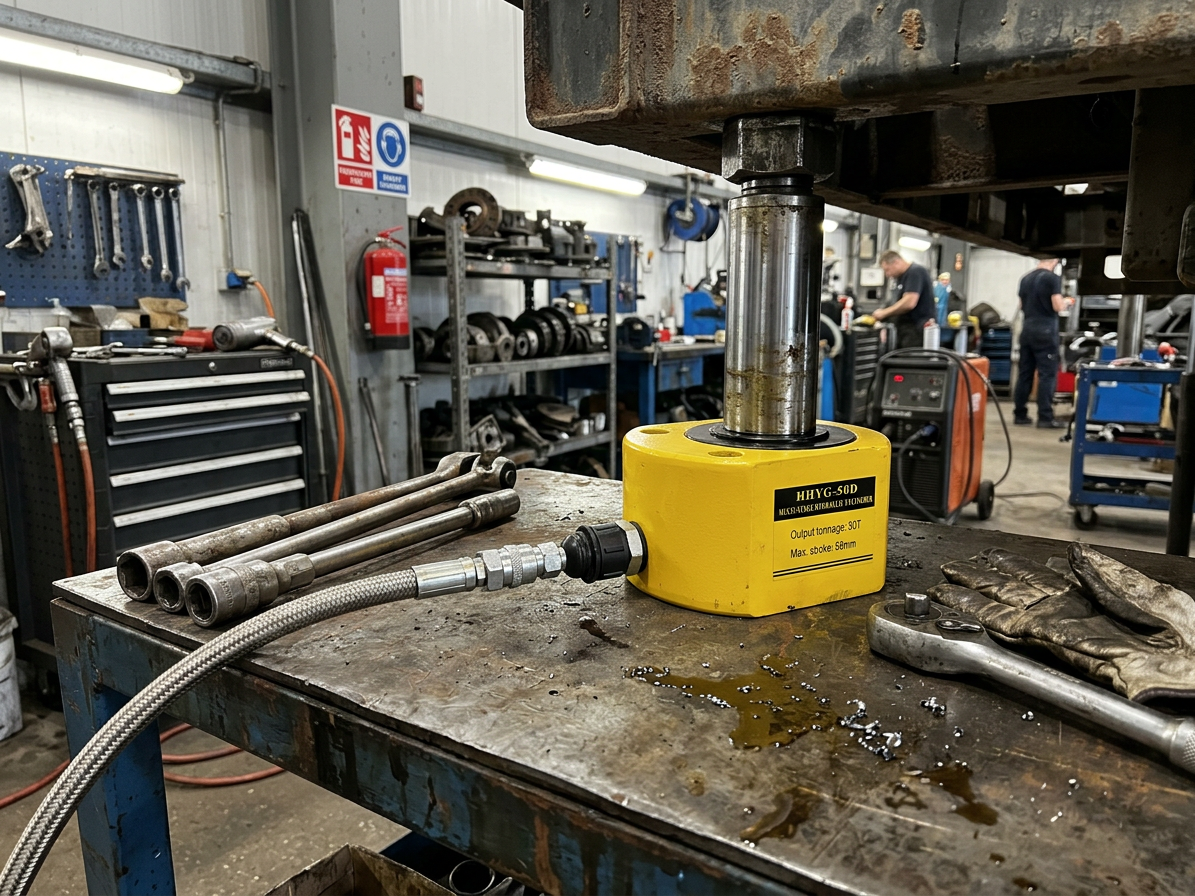

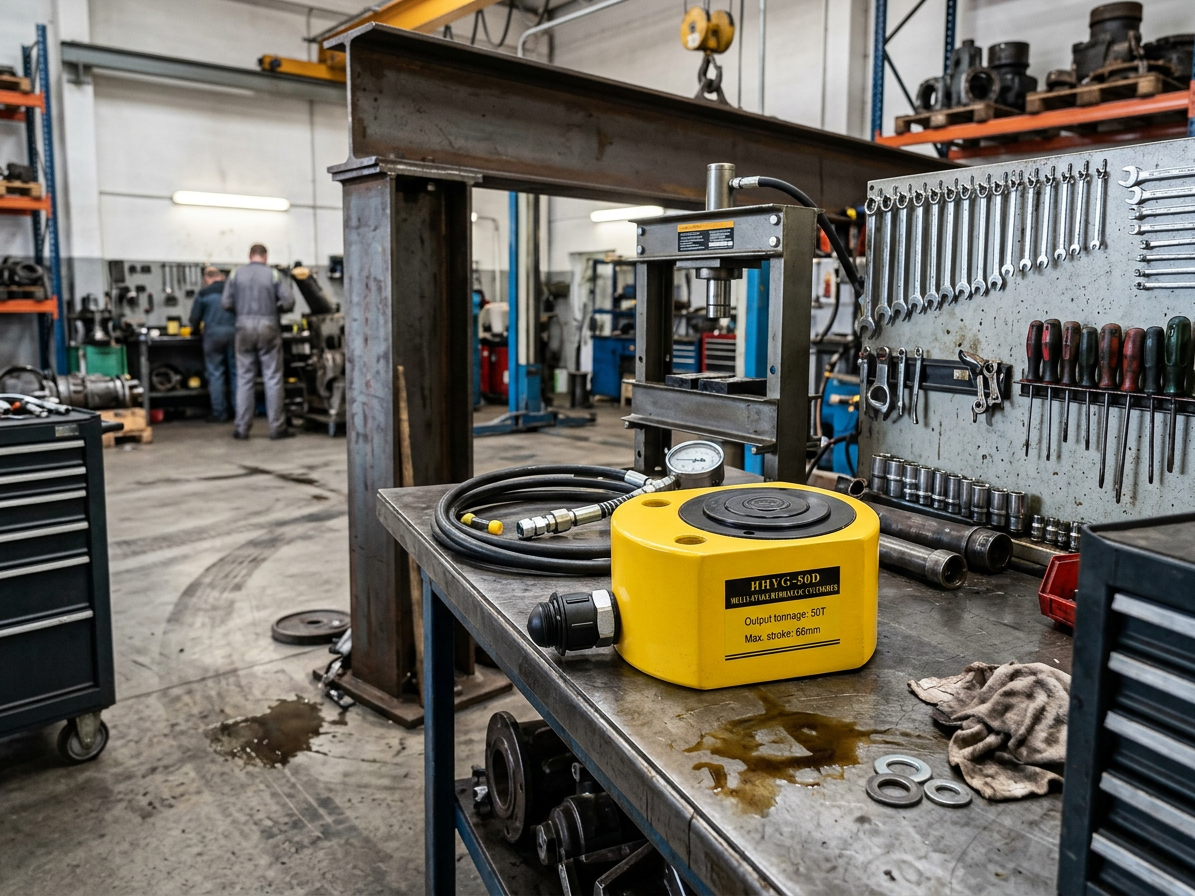

Použití v dílně a průmyslu
Praktické řešení pro montáž, zvedání a údržbu
Hydraulický válec je vhodný pro stavební práce, průmyslovou montáž, údržbu strojů a další aplikace vyžadující vysokou tlačnou sílu. Uplatní se při ustavování nebo nadzvedávání těžkých částí, pokud rozměry a nosnost odpovídají danému pracovnímu úkonu.
Před připojením zkontrolujte stav válce, čistotu rychlospojky, správné našroubování přípojky a dostatek prostoru pro vysunutí do výšky 140 mm. Pracujte pouze s vhodnou hydraulickou pumpou a dbejte na stabilní uložení válce i zatěžovaného prvku.
Důležité upozornění a údržba
Bezpečná práce s vysokým hydraulickým tlakem
Maximální pracovní tlak válce je 700 bar a nosnost činí 50 t. Tyto hodnoty nepřekračujte. Válec používejte pouze na stabilním a dostatečně únosném podkladu, zatížení veďte v ose pístu a během práce se nezdržujte v prostoru, kam by se mohl prvek při poruše uvolnit.
Po použití chraňte rychlospojku dodávanou protiprachovou krytkou a udržujte pracovní části čisté. Zpětný pohyb pístu je závislý na zatížení, proto před každou aplikací ověřte, zda je zatížení vhodné pro bezpečné zasunutí pístu.
Často kladené otázky a výběr
Pro koho je model HHYG-50D vhodný?
Model HHYG-50D je určen pro stavebnictví, průmyslové provozy, montážní práce, údržbu a technické dílny. Největší smysl má v aplikacích, kde je k dispozici málo místa pro zasunutý válec, ale současně je požadována vysoká tlačná síla.
Vhodnost vždy posuzujte podle nosnosti, celkového zdvihu, montážní výšky, rozměrů a dostupné hydraulické pumpy. Při správném výběru získáte kompaktní jednočinný válec s teleskopickým zdvihem a kapacitou 50 tun.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 8596386015902 |
