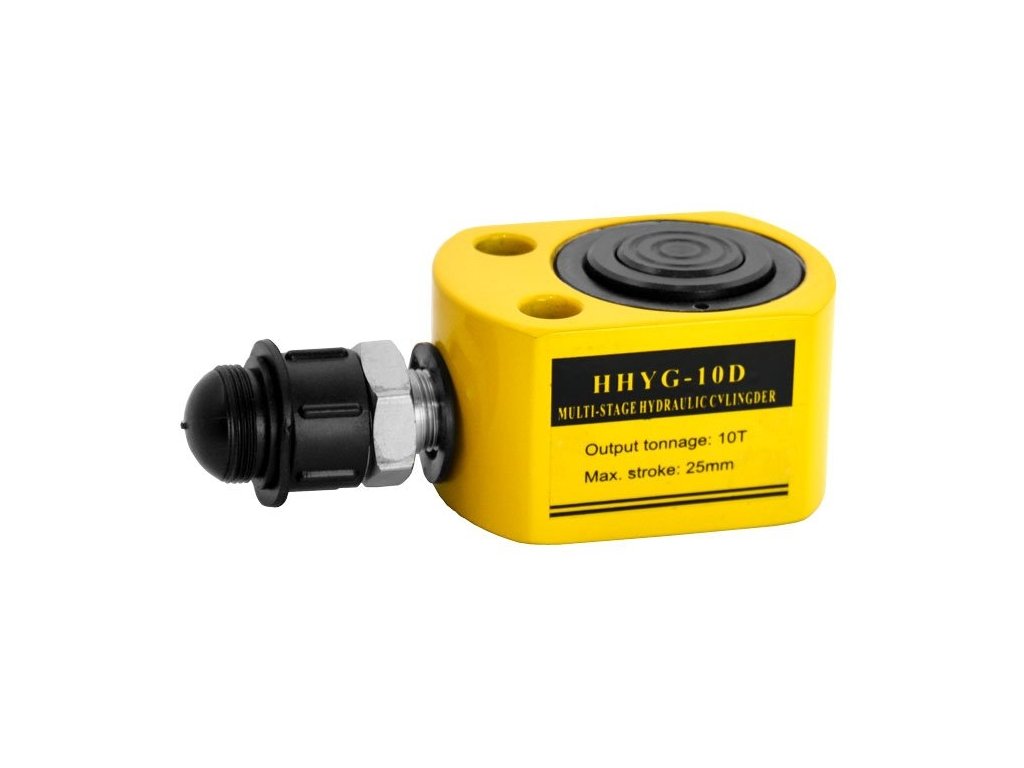

Hydraulický válec nízký teleskopický, nosnost 10 tun - HHYG-10D
Univerzální jednočinný hydraulický válec se sníženou výškou 49 mm, 2stupňový teleskopický, nosnost 10 000 kg – Genborx HHYG-10D
Používá se ve stavebnictví, v průmyslu, při montáži a údržbě atd. Je ideální pro místa, kde je pro umístění válce malý prostor, přičemž se požaduje vysoký zdvih.
Připojuje se k hydraulické pumpě.
Hlavní výhody:
- nízká konstrukční výška
- kvalitní hydraulika s precizními těsnicími komponenty
- jednočinný hydraulický válec, teleskopický, dvoustupňový
- materiál: speciální vysokopevnostní legovaná ocel
- tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
- stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
- zpětný pohyb pístu se realizuje zatížením
- drážkovaná tlačná koncovka
- válec má rychlospojkovou přípojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
- kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
- válec je na konci výroby testován na 125 % kapacity
- vysoká provozní spolehlivost a dlouhá životnost
Technické parametry:
- nosnost: 10 t
- tlačná síla: 49 / 111 kN
- počet stupňů: 2 / 1
- zdvih: 15 / 10 mm
- celkový zdvih: 25 mm
- výška se zasunutým pístem (A): 49 mm
- výška ve vysunutém stavu (B): 74 mm
- efektivní plocha válce: 7,0 / 15,9 cm2
- maximální pracovní tlak: 700 bar
- objem oleje: 30 cm3
- vnější průměr (D x L): 83 x 60 mm
- vnitřní průměr (E): 30 / 45 mm
- průměr pístu (F): 26 / 38 mm
- hmotnost: 1,6 kg
Hydraulický válec nízký teleskopický, nosnost 10 tun - HHYG-10D
SKLAD_H0_B0_D1
Hydraulický válec Genborx HHYG-10D, 10 t
Vysoký zdvih i v prostoru s omezenou výškou
Hydraulický válec Genborx HHYG-10D je jednočinný dvoustupňový teleskopický válec určený pro zvedání, rozpínání a lisovací práce ve stavebnictví, průmyslu, při montáži i údržbě. Díky nosnosti 10 000 kg a zasunuté výšce pouhých 49 mm se hodí tam, kde je pro běžný válec málo místa.
Válec se připojuje k hydraulické pumpě a pracuje s maximálním tlakem 700 bar. Dvoustupňové provedení poskytuje celkový zdvih 25 mm při zachování nízké konstrukční výšky. Zpětný pohyb pístu zajišťuje zatížení, proto je nutné válec používat v souladu s jeho určením a bezpečnostními pravidly.
Technické informace
10 tun, 700 bar a celkový zdvih 25 mm
| Model | HHYG-10D |
|---|---|
| Typ | Jednočinný, dvoustupňový teleskopický |
| Nosnost | 10 t |
| Tlačná síla | 49 / 111 kN |
| Počet stupňů | 2 / 1 |
| Zdvih | 15 / 10 mm |
| Celkový zdvih | 25 mm |
| Výška se zasunutým pístem | 49 mm |
| Výška ve vysunutém stavu | 74 mm |
| Efektivní plocha válce | 7,0 / 15,9 cm² |
| Maximální pracovní tlak | 700 bar |
| Objem oleje | 30 cm³ |
| Vnější průměr × délka | 83 × 60 mm |
| Vnitřní průměr | 30 / 45 mm |
| Průměr pístu | 26 / 38 mm |
| Připojení | Rychlospojka HH-II 3/8" NPT |
| Hmotnost | 1,6 kg |
Rozměry a síly jsou uvedeny pro jednotlivé stupně teleskopického válce. Před zapojením ověřte kompatibilitu hydraulické pumpy, připojení a pracovního tlaku.
Konstrukce a vybavení
Odolné materiály a praktické připojení
Tělo válce je vyrobeno ze speciální vysokopevnostní legované oceli. Píst má tvrdě chromovaný povrch, který zvyšuje odolnost proti opotřebení a korozi. Kvalitní povrchová úprava v podobě vypalovaného smaltu chrání válec před korozí při běžném provozu.
Praktickou součástí konstrukce je drážkovaná tlačná koncovka, rychlospojková přípojka HH-II 3/8" NPT a ochranná protiprachová krytka. Stírací manžeta omezuje vnikání nečistot do pracovního prostoru a pomáhá prodlužovat provozní životnost hydraulického válce.
Hlavní výhody
Kompaktní řešení pro silové práce
Snížená konstrukční výška 49 mm umožňuje použití v místech s omezeným prostorem, například při montáži, údržbě nebo zvedání dílů s malou vůlí. Teleskopické uspořádání využívá dva stupně a nabízí celkový zdvih 25 mm bez výrazného zvětšení výšky v zasunutém stavu.
Válec kombinuje nosnost 10 tun, pracovní tlak až 700 bar a snadné připojení k hydraulické pumpě. Tvrdě chromovaný píst, stírací manžeta, ochranná krytka a testování na 125 % kapacity podporují provozní spolehlivost a dlouhou životnost při správném používání.
Jak hydraulický válec funguje
Jednočinný teleskopický pohyb pod tlakem oleje
Po připojení k hydraulické pumpě se do válce přivádí hydraulický olej, který vytváří tlak na účinnou plochu pístu. Tím vzniká tlačná síla až 49 nebo 111 kN podle použitého stupně. Dvoustupňový teleskopický mechanismus umožňuje postupné vysunutí jednotlivých částí pístu.
Jde o jednočinný válec, takže hydraulika zajišťuje pracovní vysunutí. Zpětný pohyb pístu se provádí zatížením válce, nikoli samostatným hydraulickým zasunutím. Vhodná pumpa, správné ustavení a respektování maximálního tlaku jsou podmínkou bezpečné práce.
Použití v dílně a průmyslu
Montáž, údržba, zvedání a rozpínání
Hydraulický válec je určen pro silové operace, při kterých je třeba vytvořit vysokou tlačnou sílu v malém prostoru. Využití najde ve stavebnictví, průmyslu, montážních provozech, servisních pracích a při údržbě strojů nebo konstrukcí. Konkrétní použití vždy závisí na správném podepření a rozložení zatížení.
Před použitím válec připojte k odpovídající hydraulické pumpě přes rychlospojku HH-II 3/8" NPT a zkontrolujte čistotu spojení. Válec postavte na stabilní rovný podklad, zatížení veďte v ose pístu a nepřekračujte nosnost ani maximální pracovní tlak 700 bar.
Důležité upozornění
Dodržujte nosnost, tlak a správné ustavení
Válec je určen pro zvedání a silové práce s maximálním zatížením 10 t a pracovním tlakem do 700 bar. Nikdy nepřekračujte uvedené hodnoty, nepoužívejte válec mimo osu zatížení ani jako jediný prvek pro dlouhodobé podepření zvednutého břemene.
Před prací zkontrolujte hadici, rychlospojku, těsnění, stav pístu a stabilitu podkladu. Hydraulické zařízení používejte pouze s kompatibilní pumpou a vhodným olejem. Po skončení práce chraňte přípojku protiprachovou krytkou a udržujte pracovní plochy čisté.
Pro koho je produkt vhodný
Pro servisní, montážní a údržbářské práce
Genborx HHYG-10D je vhodný pro autoservisy, údržbáře, montážní pracovníky, stavební firmy, průmyslové provozy i technicky zaměřené dílny. Ocení jej každý, kdo potřebuje vysokou tlačnou sílu v prostoru, kam se standardní hydraulický válec kvůli své konstrukční výšce nevejde.
Hlavním důvodem pro volbu tohoto modelu je spojení nosnosti 10 tun, dvoustupňového teleskopického provedení a výšky 49 mm. Před nákupem ověřte, zda odpovídá požadovaný zdvih, způsob návratu pístu, připojení 3/8" NPT a parametry používané hydraulické pumpy.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 8596386015872 |
