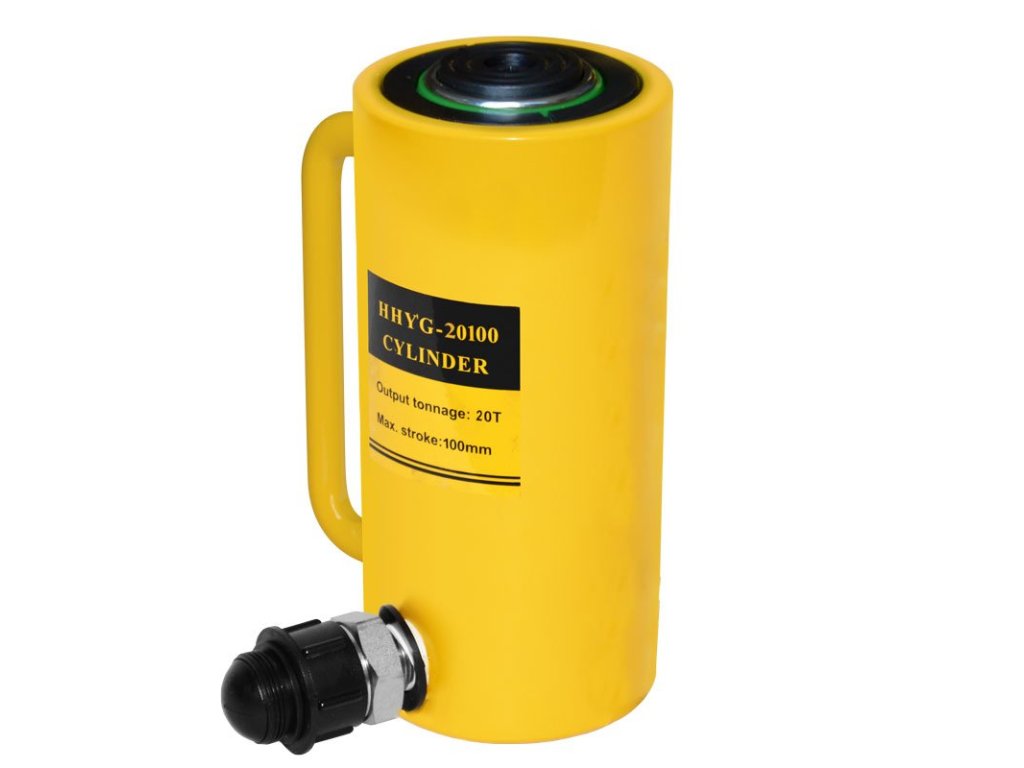

Hydraulický válec jednočinný univerzální, nosnost 20 tun - Genborx HHYG-20100
Jednočinný, univerzální hydraulický válec, nosnost 20 000 kg, zdvih 100 mm, min. výška 176 mm, max výška 276 mm, možnost použití ve všech pozicích – Genborx HHYG-20100.
Používá se především ve stavebnictví, v průmyslu, při montáži a údržbě, v servisech, dílnách atd.
Lze ho použít ve všech pozicích.
Hlavní výhody:
- výborné uplatnění nalézá ve stavebnictví, v průmyslu, při montáži a údržbě atd.
- standardní konstrukční výška
- kvalitní hydraulika s precizními těsnicími komponenty
- jednočinný hydraulický válec
- materiál: speciální vysokopevnostní legovaná ocel
- tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
- stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
- zpětný pohyb pístu zajišťuje integrovaná pružina s předpětím
- válec má rychlospojkovou přípojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
- kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
- válec je na konci výroby testován na 125 % kapacity
- vysoká provozní spolehlivost a dlouhá životnost
- jako zdroj tlaku se doporučuje ruční hydraulická pumpa HHB-700 (z naší nabídky) nebo obdobná hydraulická pumpa
Technické údaje:
Nosnost: 20 t
Zdvih: 100 mm
Výška se zasunutým pístem (A): 176 mm
Výška ve vysunutém stavu (B): 276 mm
Efektivní plocha válce: 28,3 cm2
Maximální pracovní tlak: 700 bar
Objem oleje: 311 cm3
Vnější průměr válce(D): 83 mm
Vnitřní průměr válce (E): 60 mm
Průměr pístu (F): 45 mm
Průměr středového vývrtu: 37,5 mm
Hmotnost: 5,3 kg
Doporučená hydraulická pumpa: HHB-700
Hydraulický válec 20 t se zdvihem 100 mm
Univerzální řešení pro zvedání a lisování
Jednočinný hydraulický válec Genborx HHYG-20100 je určen pro práci s břemeny do 20 tun. Díky možnosti použití ve všech pozicích se hodí pro stavebnictví, průmysl, montáž, údržbu, autoservisy i dílny, kde je potřeba vyvinout vysokou hydraulickou sílu.
Válec pracuje při maximálním tlaku 700 bar a nabízí zdvih 100 mm. Kompaktní konstrukční výška 176 mm usnadňuje umístění do omezeného prostoru, zatímco návrat pístu zajišťuje integrovaná předepnutá pružina.
Technické informace
Přesné parametry pro správný výběr
| Typ | Jednočinný hydraulický válec |
|---|---|
| Nosnost | 20 t / 20 000 kg |
| Zdvih | 100 mm |
| Výška se zasunutým pístem | 176 mm |
| Výška ve vysunutém stavu | 276 mm |
| Efektivní plocha válce | 28,3 cm² |
| Maximální pracovní tlak | 700 bar |
| Objem oleje | 311 cm³ |
| Vnější průměr válce | 83 mm |
| Vnitřní průměr válce | 60 mm |
| Průměr pístu | 45 mm |
| Průměr středového vývrtu | 37,5 mm |
| Připojení | Rychlospojková přípojka HH-II 3/8" NPT |
| Hmotnost | 5,3 kg |
| Doporučená pumpa | HHB-700 nebo obdobná hydraulická pumpa |
Rozměry a tlak je nutné zohlednit při výběru vhodného místa pro použití, hydraulické pumpy i pracovního příslušenství. Uvedená nosnost představuje maximální kapacitu válce, nikoli automaticky bezpečné zatížení každé konkrétní aplikace.
Konstrukce z vysokopevnostní oceli
Odolné provedení pro náročné pracovní podmínky
Tělo válce je vyrobeno ze speciální vysokopevnostní legované oceli. Píst má tvrdě chromovaný povrch, který zvyšuje odolnost proti opotřebení a korozi. Kvalitní povrchová úprava vypalovaným smaltem dále pomáhá chránit válec při běžném provozu.
Precizní těsnicí komponenty podporují spolehlivou funkci hydrauliky. Stírací manžeta omezuje pronikání nečistot k pístu, čímž pomáhá snižovat znečištění pracovního mechanismu a přispívá k dlouhodobé provozní použitelnosti válce.
Výhody jednočinného hydraulického válce
Vysoká síla a flexibilní použití
Nosnost 20 tun poskytuje dostatečnou rezervu pro řadu montážních, zvedacích a lisovacích operací. Univerzální provedení umožňuje nasazení ve všech pracovních pozicích, takže válec lze přizpůsobit konkrétní konstrukci nebo servisnímu úkonu.
Jednočinný princip využívá hydraulický tlak pro vysunutí pístu a integrovanou pružinu pro jeho zpětný pohyb. Rychlospojková přípojka HH-II 3/8" NPT s protiprachovou krytkou zjednodušuje připojení a pomáhá chránit spoj před znečištěním.
Jak válec funguje a pro koho je vhodný
Hydraulický přenos síly pod tlakem
Po přivedení hydraulického oleje pod tlak se píst vysune a přenese vzniklou sílu na zvedané nebo lisované břemeno. Po uvolnění tlaku se píst vrací pomocí integrované pružiny. Pro provoz je potřebná ruční nebo obdobná hydraulická pumpa s odpovídajícími parametry.
Válec je vhodný pro stavební firmy, průmyslovou údržbu, montážní pracovníky, autoservisy, opraváře i technicky vybavené dílny. Uplatní se tam, kde je potřeba vysoká hydraulická síla a současně možnost instalace v různých polohách.
Použití v dílně, servisu i průmyslu
Praktická pomoc při montáži a údržbě
Před použitím válec připojte k hydraulické pumpě s odpovídajícím pracovním tlakem a zkontrolujte stav rychlospojky, krytky i pracovních ploch. Válec umístěte na stabilní a dostatečně únosný podklad tak, aby síla působila v ose pístu a nedocházelo k jeho bočnímu zatížení.
Zařízení lze využít při montážních a demontážních pracích, údržbě, opravách konstrukcí nebo v servisních operacích vyžadujících hydraulické zvedání či lisování. Zdvih 100 mm určuje maximální dráhu vysunutí, proto je předem nutné ověřit potřebnou pracovní výšku.
Důležité upozornění k bezpečnému použití
Dodržujte nosnost, tlak a stabilní uložení
Maximální pracovní tlak válce je 700 bar a nosnost činí 20 tun. Tyto hodnoty nepřekračujte. Před prací ověřte stabilitu podkladu, správné vystředění břemene a kompatibilitu hydraulické pumpy s přípojkou HH-II 3/8" NPT.
Hydraulický válec používejte pouze pro účel, ke kterému je určen, a během práce sledujte jeho polohu i stav spojů. Samotný válec nepoužívejte jako jedinou podpěru osob nebo břemene, pokud to neodpovídá bezpečnému postupu dané aplikace.
Často kladené otázky a doporučení
Spolehlivý základ pro hydraulické práce
Součástí konstrukce je rychlospojková přípojka HH-II 3/8" NPT a ochranná protiprachová krytka. Jako zdroj tlaku se doporučuje ruční hydraulická pumpa HHB-700 nebo jiná pumpa s odpovídajícími technickými parametry.
Genborx HHYG-20100 kombinuje nosnost 20 tun, zdvih 100 mm a univerzální použití v různých polohách. Před nákupem ověřte především potřebnou výšku, pracovní zdvih, dostupný prostor a kompatibilitu hydraulického připojení.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 8596386017647 |
