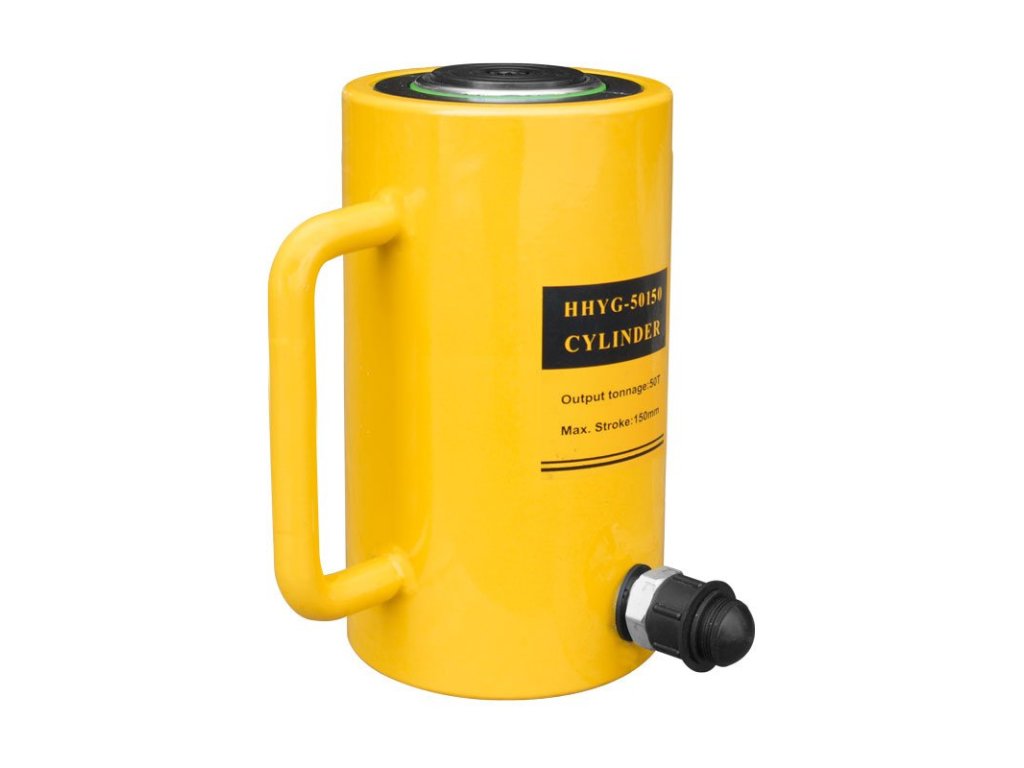

Hydraulický válec jednočinný univerzální, nosnost 50 tun - Genborx HHYG-50150
Jednočinný univerzální hydraulický válec, nosnost 50 000 kg možnost, použití ve všech pozicích – Genborx HHYG-50150
Používá se především ve stavebnictví, v průmyslu, při montáži a údržbě, v servisech, dílnách atd.
Lze ho použít ve všech pozicích.
Hlavní výhody:
- výborné uplatnění nalézá ve stavebnictví, v průmyslu, při montáži a údržbě atd.
- standardní konstrukční výška
- kvalitní hydraulika s precizními těsnicími komponenty
- jednočinný hydraulický válec
- materiál: speciální vysokopevnostní legovaná ocel
- tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
- stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
- zpětný pohyb pístu zajišťuje integrovaná pružina s předpětím
- válec má rychlospojkovou přípojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
- kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
- válec je na konci výroby testován na 125 % kapacity
- vysoká provozní spolehlivost a dlouhá životnost
- jako zdroj tlaku se doporučuje ruční hydraulická pumpa HHB-700A (z naší nabídky) nebo obdobná hydraulická pumpa

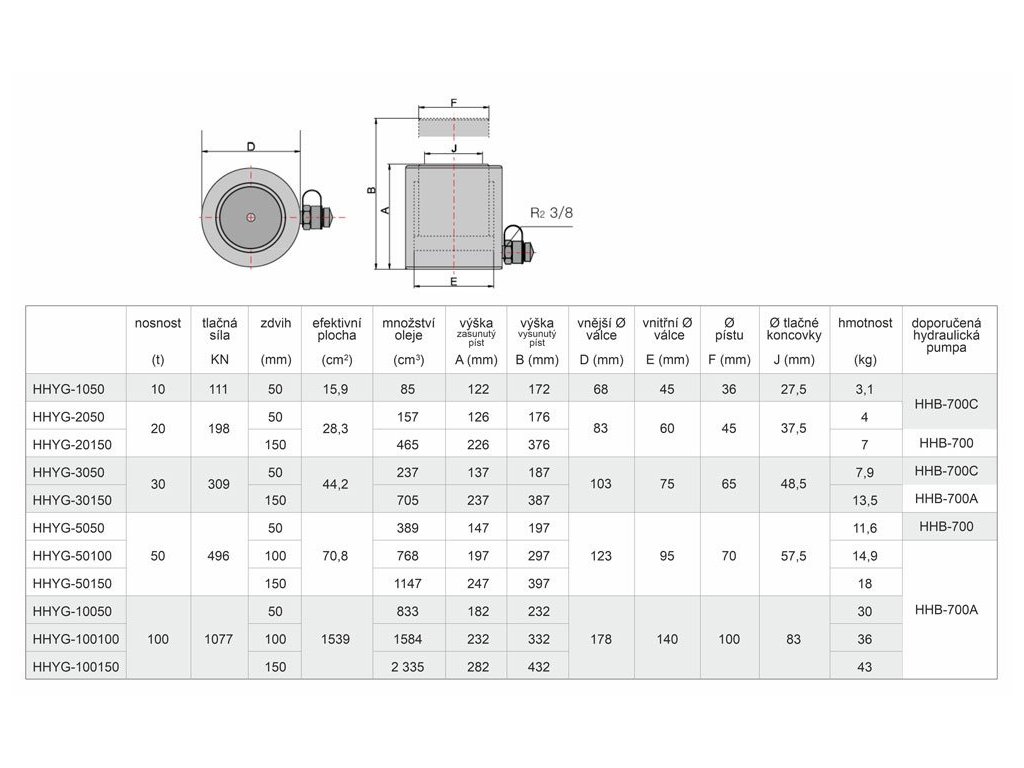

Technické parametry:
- nosnost: 50 t
- zdvih: 150 mm
- výška se zasunutým pístem (A): 247 mm
- výška ve vysunutém stavu (B): 397 mm
- efektivní plocha válce: 70,8 cm2
- maximální pracovní tlak: 700 bar
- objem oleje: 1147 cm3
- vnější průměr válce(D): 123 mm
- vnitřní průměr válce (E): 95 mm
- průměr pístu (F): 70 mm
- průměr tlačné koncovky (J): 57,5 mm
- hmotnost: 18 kg
- doporučená hydraulická pumpa: HHB-700A
Hydraulický válec 50 t, zdvih 150 mm
Univerzální řešení pro zvedání a lisovací práce
Genborx HHYG-50150 je jednočinný hydraulický válec s nosností 50 tun a zdvihem 150 mm. Je určen pro stavebnictví, průmysl, montáž, údržbu, autoservisy i dílny, kde je potřeba vyvinout vysokou zvedací nebo tlačnou sílu.
Válec lze používat ve všech pracovních pozicích, takže se snadno přizpůsobí konkrétní aplikaci. Standardní konstrukční výška umožňuje praktické nasazení v omezeném prostoru a jednočinné provedení zajišťuje návrat pístu pomocí integrované předepnuté pružiny.
Technické informace
Parametry pro správný výběr hydrauliky
| Nosnost | 50 t |
|---|---|
| Zdvih | 150 mm |
| Výška se zasunutým pístem (A) | 247 mm |
| Výška ve vysunutém stavu (B) | 397 mm |
| Efektivní plocha válce | 70,8 cm² |
| Maximální pracovní tlak | 700 bar |
| Objem oleje | 1147 cm³ |
| Vnější průměr válce (D) | 123 mm |
| Vnitřní průměr válce (E) | 95 mm |
| Průměr pístu (F) | 70 mm |
| Průměr tlačné koncovky (J) | 57,5 mm |
| Hydraulická přípojka | HH-II 3/8" NPT s ochrannou krytkou |
| Hmotnost | 18 kg |
| Doporučená pumpa | HHB-700A nebo obdobná hydraulická pumpa |
Nosnost 50 t a maximální pracovní tlak 700 bar určují základní požadavky na čerpadlo i celé hydraulické zapojení. Před použitím vždy ověřte, zda je pumpa, hadice, spojka a další příslušenství určeno pro daný tlak a zatížení.
Konstrukce z vysokopevnostní oceli
Odolné provedení pro náročné pracovní podmínky
Těleso válce je vyrobeno ze speciální vysokopevnostní legované oceli. Píst má tvrdě chromovaný povrch, který zvyšuje odolnost proti opotřebení a korozi. Vnější povrch chrání vypalovaný smalt se zvýšenou odolností proti koroznímu působení.
Precizní těsnicí komponenty zajišťují kvalitní hydraulické utěsnění. Stírací manžeta omezuje pronikání nečistot k pístu, čímž pomáhá chránit pracovní části válce a podporuje jeho provozní spolehlivost při pravidelné údržbě.
Jednočinný hydraulický princip
Vysoká síla s automatickým návratem pístu
Hydraulický tlak působí na efektivní plochu válce a vysouvá píst. Po uvolnění tlaku zajišťuje jeho zpětný pohyb integrovaná pružina s předpětím. Jde o jednočinné provedení, proto je nutné počítat s návratem pístu pružinou, nikoli hydraulickým tlakem v opačném směru.
Pro vytvoření tlaku se doporučuje ruční hydraulická pumpa HHB-700A nebo obdobná pumpa odpovídající maximálnímu pracovnímu tlaku 700 bar. Vhodné zapojení a kompatibilní příslušenství jsou zásadní pro bezpečný provoz i využití plné kapacity válce.
Pro stavebnictví, průmysl i servis
Univerzální použití ve všech pracovních pozicích
Válec najde uplatnění při montáži a údržbě strojů, v průmyslových provozech, stavebnictví, autoservisech, dílnách i dalších technických pracovištích. Nosnost 50 tun umožňuje řešit úkony, při kterých běžné mechanické nářadí nebo menší hydraulika nestačí.
Možnost použití ve všech pozicích rozšiřuje praktické možnosti instalace. Před každou prací však zkontrolujte stabilitu podkladu, správné podepření břemene a dostatečnou nosnost všech navazujících prvků. Válec nepoužívejte mimo určené tlakové a zatěžovací limity.
Připojení a praktické použití
Rychlospojka pro snadné zapojení pumpy
Válec je vybaven rychlospojkovou přípojkou HH-II 3/8" NPT a ochrannou protiprachovou krytkou. Před připojením očistěte spojovací části a ověřte, že použitá hadice, pumpa i rychlospojka odpovídají závitu a pracovnímu tlaku válce.
Po práci vraťte píst do zasunuté polohy, chraňte přípojku krytkou a udržujte pracovní plochy čisté. Správná manipulace omezuje znečištění hydraulického systému a pomáhá zachovat funkci těsnění, pístu i pružinového vratného mechanismu.
Bezpečnost a kontrola před prací
Testování na 125 % kapacity nenahrazuje správné použití
Každý válec je na konci výroby testován na 125 % kapacity. Tento výrobní test potvrzuje kontrolu konstrukce, ale neznamená možnost překračovat uvedenou nosnost nebo maximální pracovní tlak při běžném provozu.
Před použitím zkontrolujte stav válce, těsnost připojení, čistotu pístu a správné usazení tlačné koncovky. Břemeno musí být stabilní a zatížení vedené v ose válce. Nikdy se nezdržujte pod nezajištěným břemenem a dodržujte bezpečnostní postupy pracoviště.
Často kladené otázky a výběr
Co získáte pro práci s vysokou hydraulickou silou
Genborx HHYG-50150 je vhodný pro zákazníky, kteří potřebují jednočinný válec s nosností 50 tun, zdvihem 150 mm a flexibilní instalací. Uplatní se v dílnách, servisech, průmyslu i stavebnictví při zvedání a tlačných operacích.
Před nákupem ověřte požadovaný zdvih, konstrukční výšku, pracovní tlak a kompatibilitu pumpy. Pokud potřebujete doporučený zdroj tlaku, výrobce uvádí pumpu HHB-700A nebo obdobné hydraulické čerpadlo se stejnými požadavky.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 8596386016763 |
