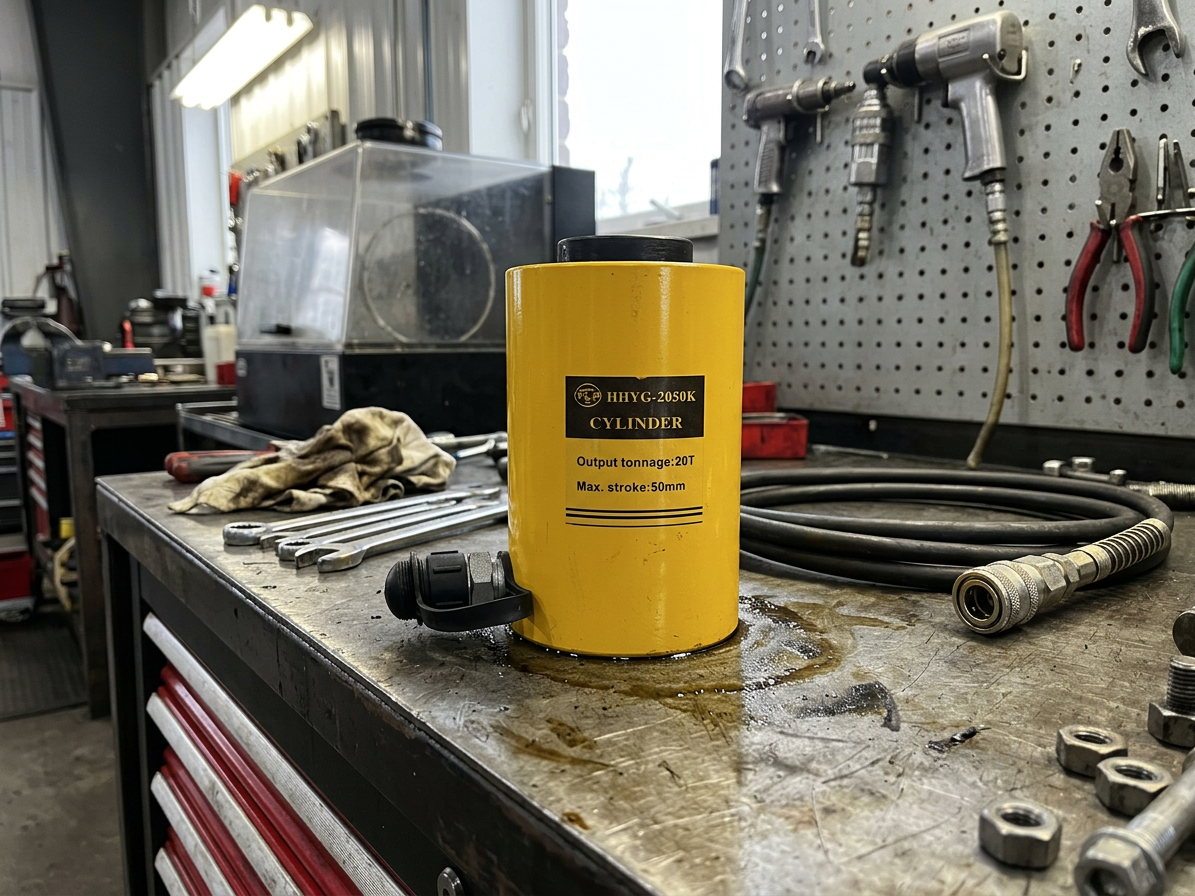

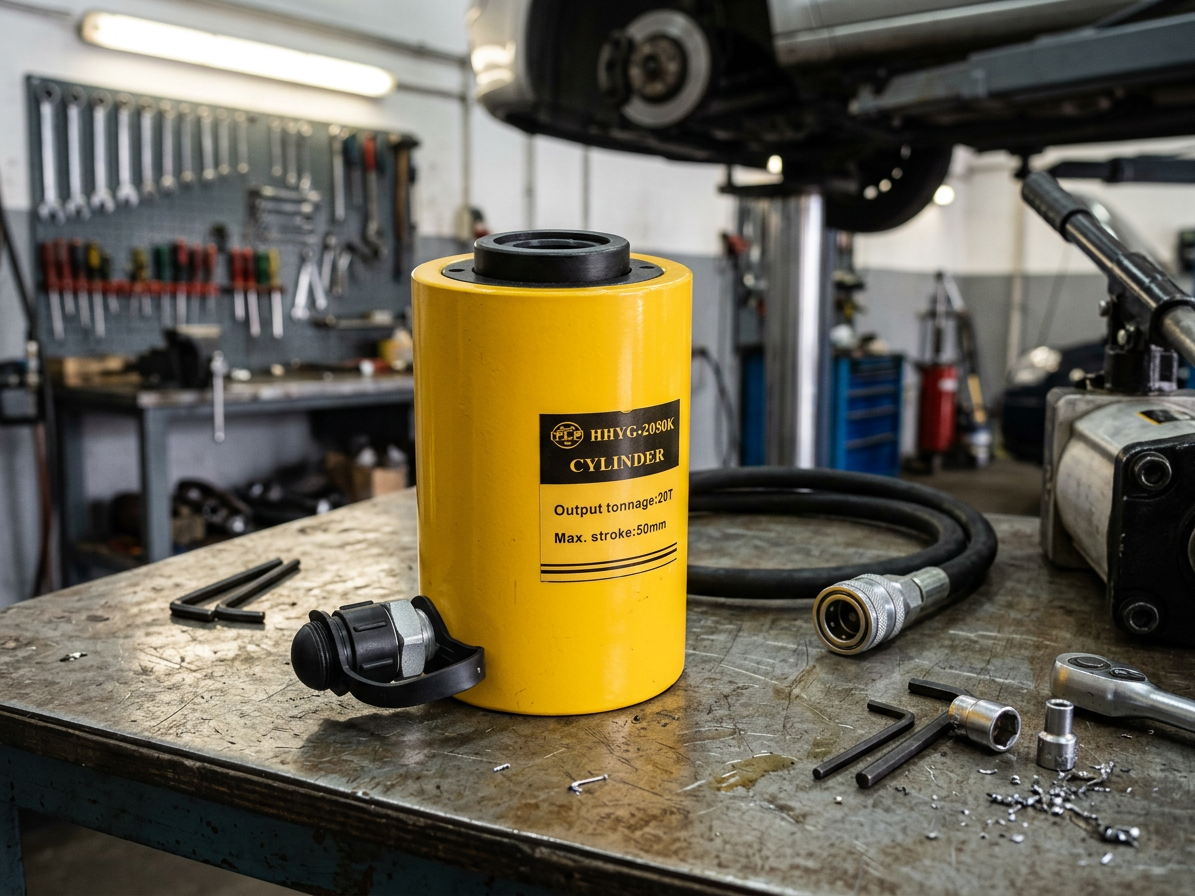

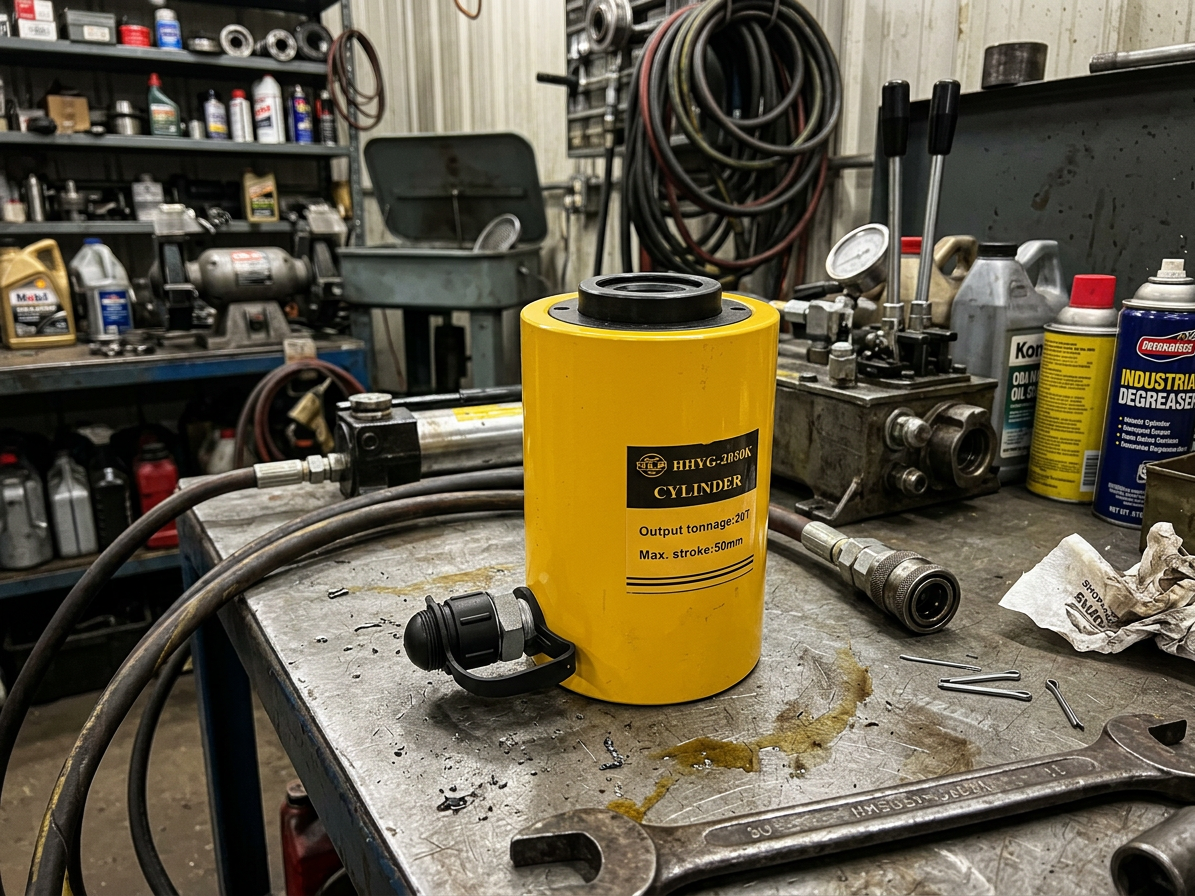

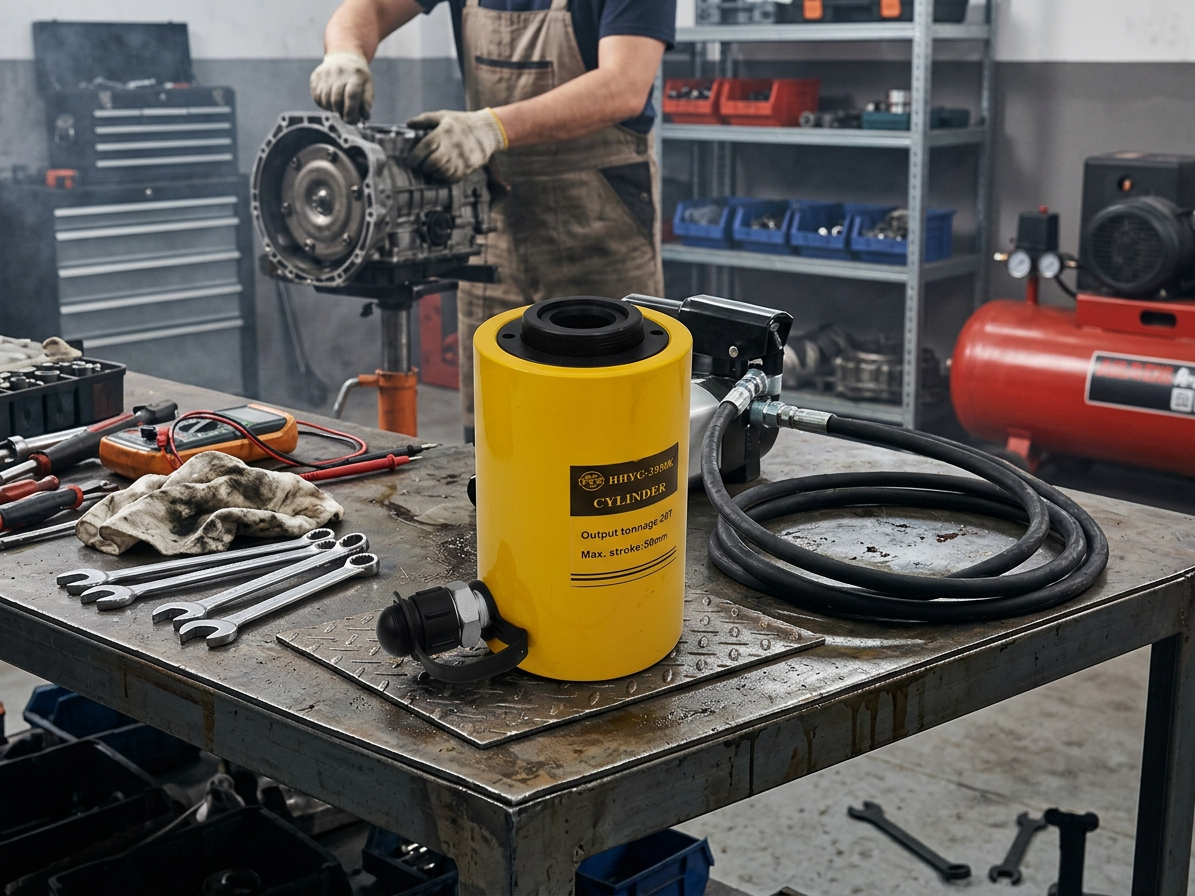

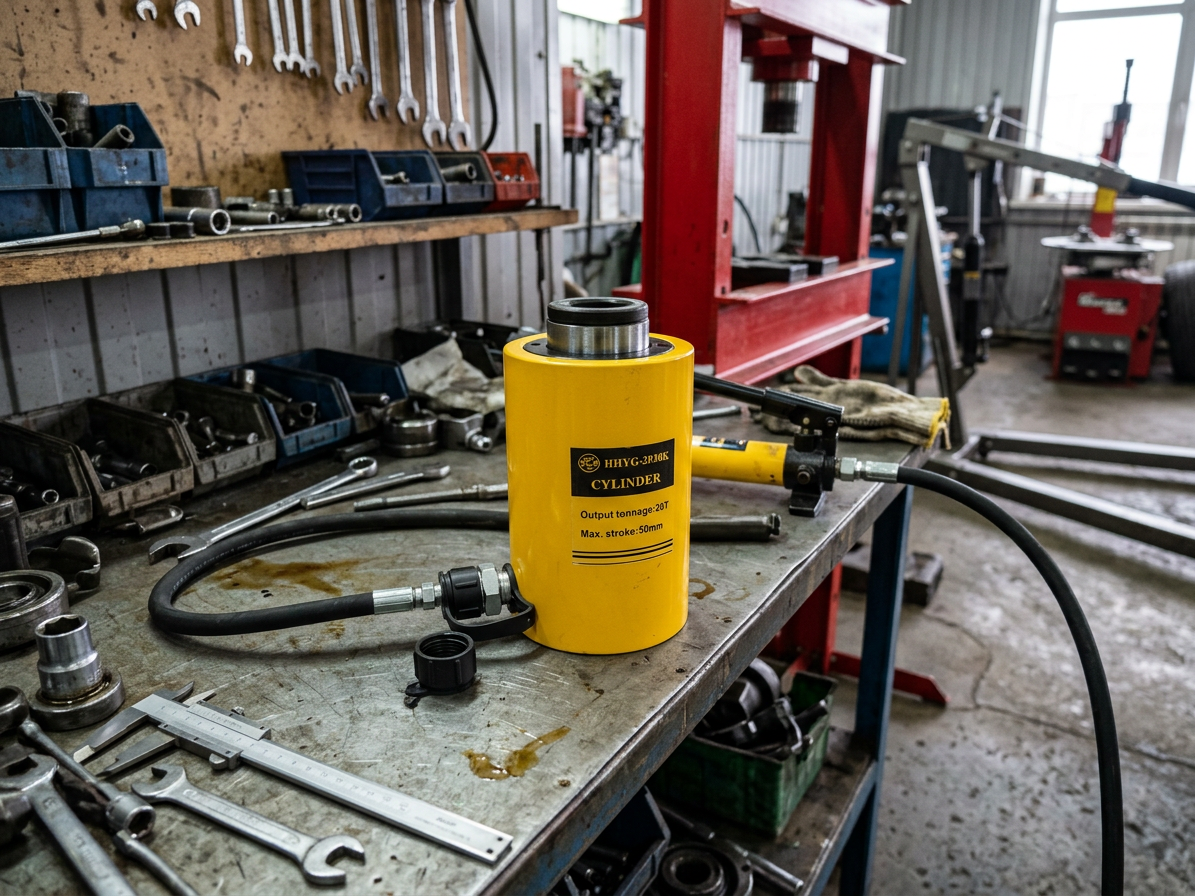

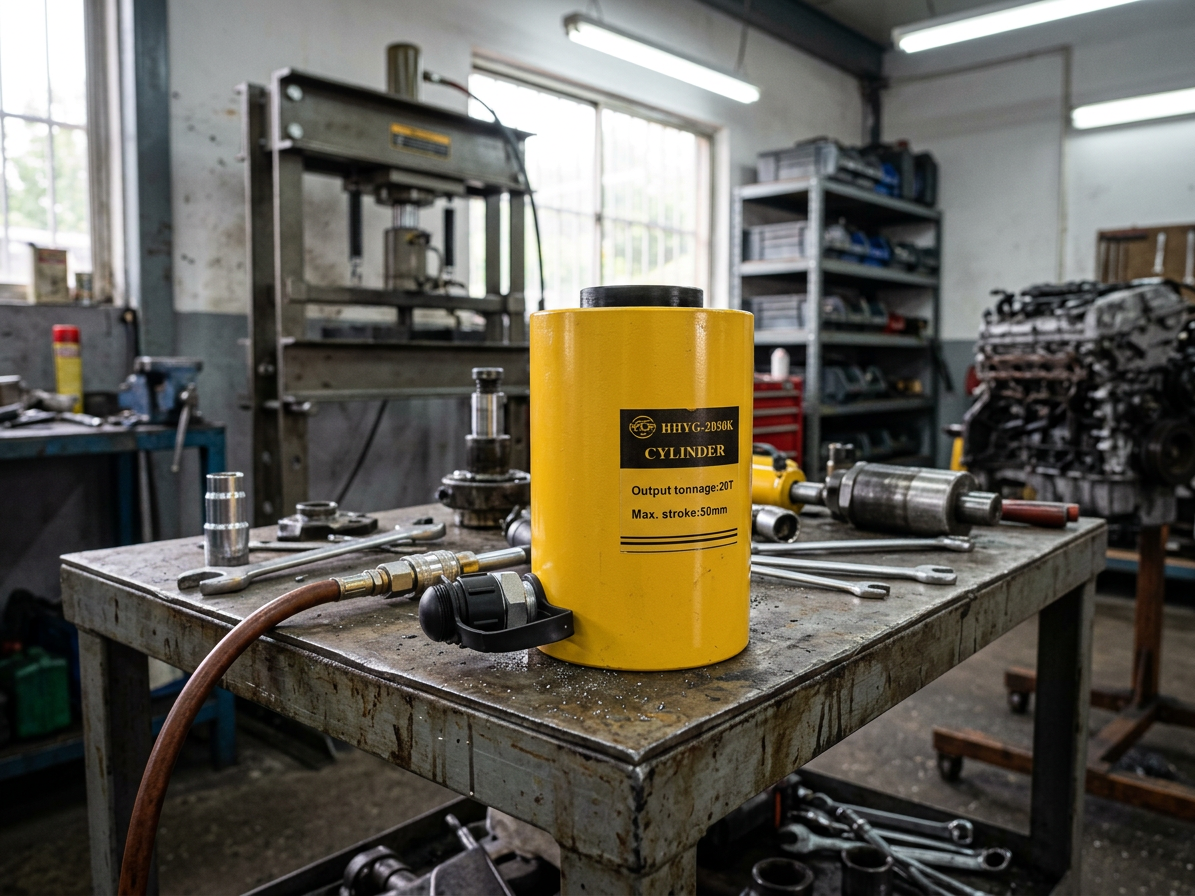

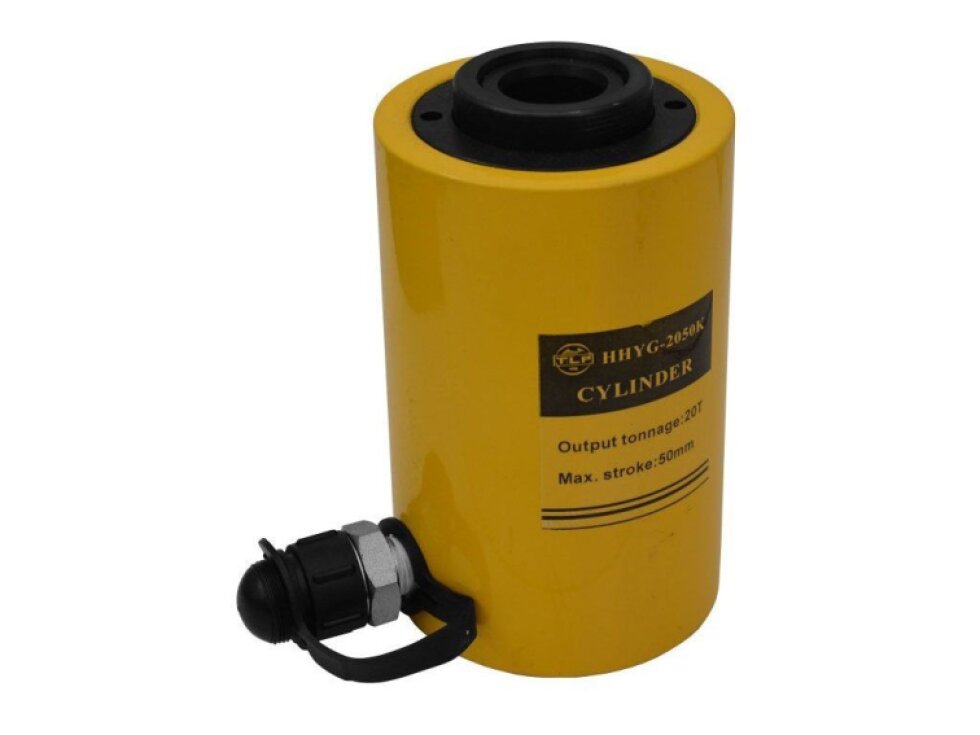

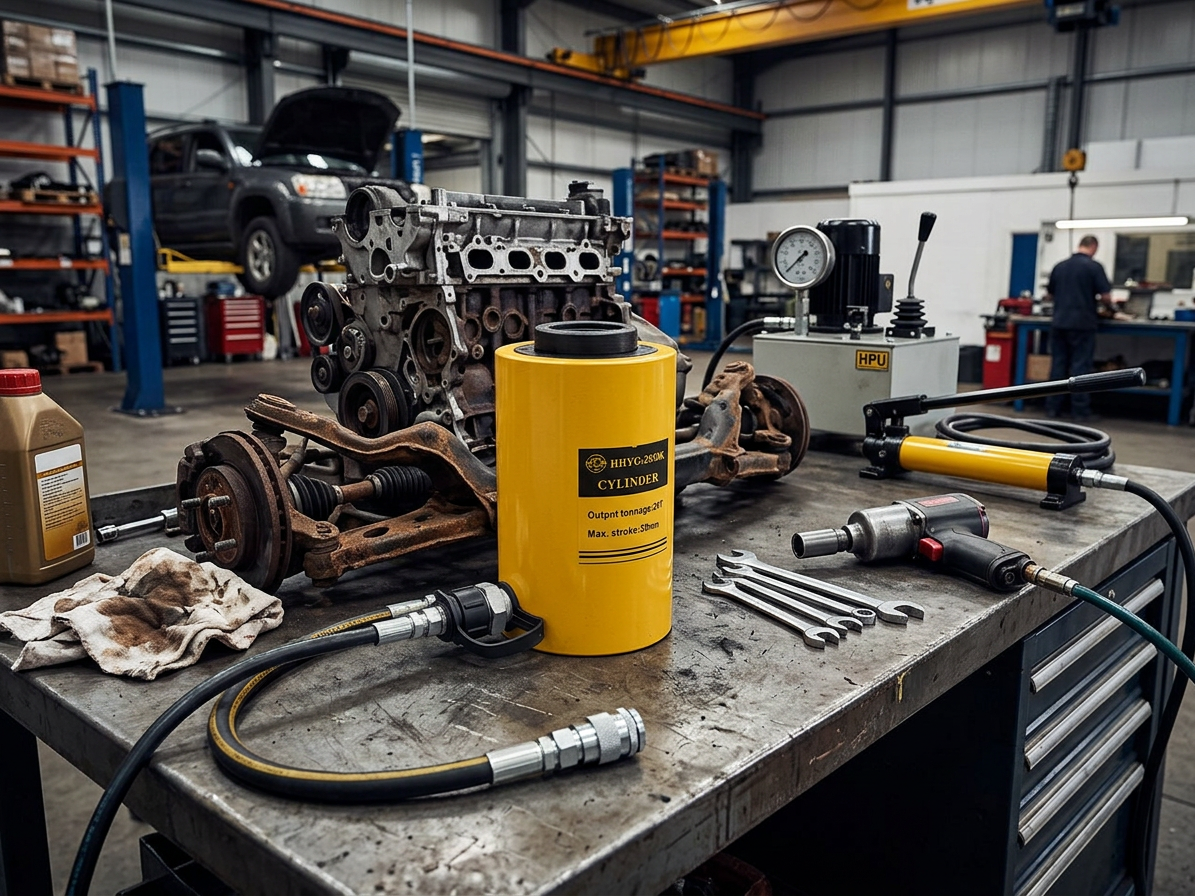

Hydraulický válec s dutým pístem, nosnost 20 tun - HHYG-2050K
Univerzální jednočinný hydraulický válec s dutým pístem, nosnost 20 000 kg, standardní konstrukční výška – Genborx HHYG-2050K.
Používá se ve stavebnictví, v průmyslu, při montáži a údržbě, v servisech, dílnách atd. Dutý píst umožňuje tažné i tlačné síly, válec lze použít ve všech pozicích.
Hlavní výhody:
· průchozí středový otvor ve válci umožňuje např. napínání lan a tyčí, zvedání zavěšených břemen, demontáž zalisovaných nebo zadřených strojních součástí (čepů, hřídelí apod.) atd.
· univerzální použití válce ve všech pozicích
· standardní konstrukční výška
· kvalitní hydraulika s precizními těsnicími komponenty
· jednočinný hydraulický válec
· materiál: speciální vysokopevnostní legovaná ocel
· tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
· stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
· zpětný pohyb pístu zajišťuje integrovaná pružina s předpětím
· válec má rychlospojkovou přípojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
· kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
· válec je na konci výroby testován na 125 % kapacity
· vysoká provozní spolehlivost a dlouhá životnost
Technické údaje:
§ Nosnost: 20 t
§ Zdvih: 50 mm
§ Výška se zasunutým pístem (A): 161 mm
§ Výška ve vysunutém stavu (B): 211 mm
§ Efektivní plocha válce: 29,3 cm2
§ Maximální pracovní tlak: 700 bar
§ Objem oleje: 146 cm3
§ Vnější průměr (D): 98 mm
§ Vnitřní průměr (E): 73 mm
§ Průměr pístu (F): 54 mm
§ Průměr středového otvoru: 27 mm
§ Hmotnost: 7,5 kg
Hydraulický válec s dutým pístem, nosnost 20 tun - HHYG-2050K
Hydraulický válec s dutým pístem 20 t HHYG-2050K
Univerzální zvedání, napínání a demontáž součástí
Hydraulický válec Genborx HHYG-2050K je určen pro práci s břemeny a strojními součástmi, kde je potřeba vyvinout vysokou tlačnou nebo tažnou sílu. Díky dutému pístu s průchozím otvorem jej lze využít při napínání lan a tyčí, zvedání zavěšených břemen i demontáži zalisovaných čepů a hřídelí.
Jednočinné provedení s nosností 20 tun nabízí standardní konstrukční výšku a možnost použití ve všech pracovních pozicích. Válec najde uplatnění ve stavebnictví, průmyslu, montážních provozech, servisech, dílnách i při údržbě techniky.
Technické informace
20 tun, zdvih 50 mm a tlak až 700 bar
Válec pracuje s maximálním tlakem 700 bar a poskytuje zdvih 50 mm. Uvedené rozměry pomáhají ověřit, zda se zařízení vejde do pracovního prostoru a zda odpovídá plánovanému způsobu použití.
| Nosnost | 20 t |
|---|---|
| Zdvih | 50 mm |
| Výška se zasunutým pístem (A) | 161 mm |
| Výška ve vysunutém stavu (B) | 211 mm |
| Efektivní plocha válce | 29,3 cm² |
| Maximální pracovní tlak | 700 bar |
| Objem oleje | 146 cm³ |
| Vnější průměr (D) | 98 mm |
| Vnitřní průměr (E) | 73 mm |
| Průměr pístu (F) | 54 mm |
| Průměr středového otvoru | 27 mm |
| Hmotnost | 7,5 kg |
| Přípojka | HH-II 3/8" NPT |
Dutý píst s otvorem 27 mm
Průchozí konstrukce rozšiřuje možnosti použití
Středový otvor o průměru 27 mm umožňuje protáhnout válec přes vhodnou tyč, lano nebo jiný prvek. Konstrukce je praktická všude tam, kde běžný plný hydraulický píst nedokáže současně zajistit potřebný průchod nebo tahové působení.
Válec lze použít pro tlačení i tažení, například při uvolňování zadřených hřídelí a čepů, napínání tyčí nebo zvedání zavěšených břemen. Konkrétní způsob uchycení a použití vždy přizpůsobte dané aplikaci a ověřte rozměrovou kompatibilitu.
Odolná hydraulická konstrukce
Legovaná ocel, chromovaný píst a ochrana proti nečistotám
Tělo válce je vyrobeno ze speciální vysokopevnostní legované oceli. Píst má tvrdě chromovaný povrch, který zvyšuje odolnost proti opotřebení a korozi. Vypalovaný smalt chrání vnější povrch a přispívá k odolnosti při práci v dílně nebo průmyslovém prostředí.
Stírací manžeta omezuje vnikání nečistot do vnitřních částí a pomáhá prodlužovat provozní životnost válce. Precizní těsnicí komponenty podporují spolehlivou funkci hydrauliky, zatímco kvalitní povrchová úprava usnadňuje běžnou ochranu zařízení před korozí.
Jednočinný hydraulický válec s pružinovým návratem
Jednoduchý princip pro přesné silové operace
Při přivedení hydraulického oleje pod tlak se píst vysouvá a vytváří potřebnou tlačnou nebo tažnou sílu. Po uvolnění tlaku zajišťuje zpětný pohyb integrovaná předepnutá pružina. Jde o jednočinný válec, proto je nutné počítat s jeho konstrukčním způsobem návratu.
Rychlospojková přípojka HH-II 3/8" NPT umožňuje připojení k odpovídajícímu hydraulickému systému. Ochranná protiprachová krytka pomáhá chránit spoj před znečištěním v době, kdy válec není připojen.
Široké využití v dílně a průmyslu
Pro montáž, údržbu, opravy a demontáž
Genborx HHYG-2050K je vhodný pro autoservisy, průmyslovou údržbu, montážní provozy, stavebnictví, opravárenské dílny i technicky vybavené domácí dílny. Využijete jej při zvedání, lisování, napínání a uvolňování pevně usazených nebo zadřených součástí.
Standardní konstrukční výška 161 mm při zasunutém pístu usnadňuje výběr místa pro nasazení. Při plánování práce zohledněte také zdvih 50 mm, průměr válce 98 mm, středový otvor a požadovanou nosnost v konkrétní aplikaci.
Bezpečné používání a kontrola pracovních podmínek
Dodržujte nosnost, tlak a správné uložení břemene
Před použitím zkontrolujte stav válce, přípojky, těsnění i pracovního prostoru. Ověřte, že je břemeno nebo součást správně podepřena a že použitý hydraulický systém odpovídá přípojce HH-II 3/8" NPT. Nosnost 20 t a tlak 700 bar nepřekračujte.
Hydraulický válec je určen k silovým operacím, nikoli k dlouhodobému držení břemene bez dalšího mechanického zajištění. Po práci chraňte píst před nečistotami a nasaďte protiprachovou krytku. Válec byl na konci výroby testován na 125 % kapacity.
Spolehlivý válec pro náročné silové práce
Praktické řešení s dutým pístem a dlouhou životností
HHYG-2050K spojuje nosnost 20 tun, zdvih 50 mm a průchozí středový otvor v konstrukci určené pro univerzální použití. Hodí se pro pracovní úkony, při nichž je třeba přenášet vysokou hydraulickou sílu a současně zachovat možnost vedení tyče, lana nebo jiného prvku otvorem.
Pokud hledáte jednočinný hydraulický válec pro montáž, údržbu, zvedání, napínání nebo demontáž, tento model nabízí konkrétní parametry pro snadné posouzení vhodnosti. Před nákupem ověřte prostorové rozměry, připojení a požadavky dané aplikace.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 8596386015919 |
