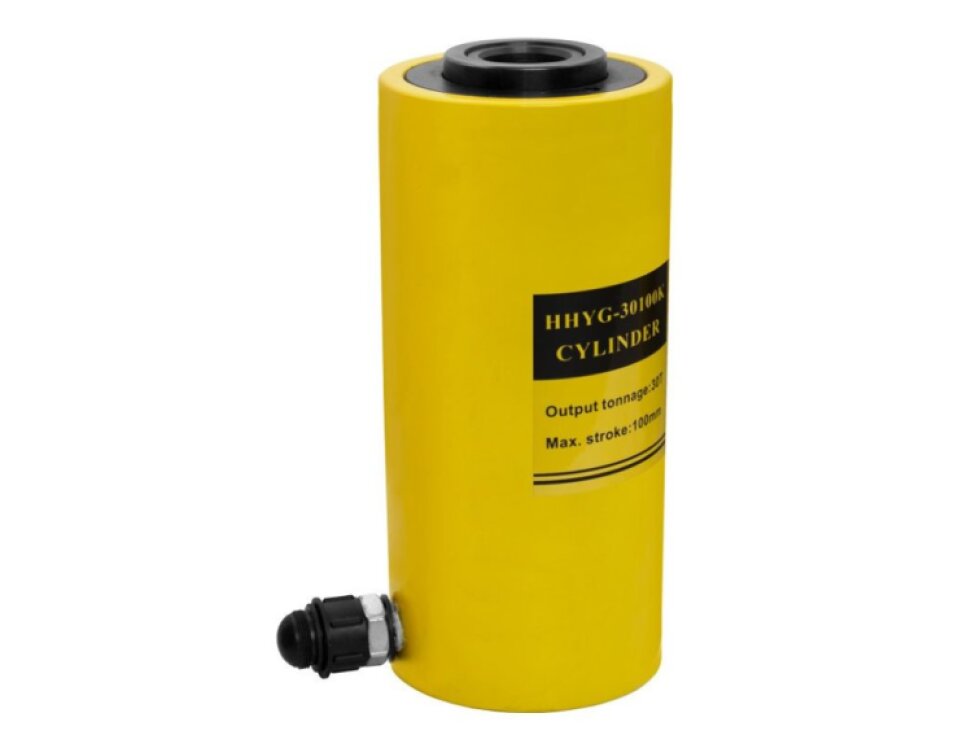

Hydraulický válec jednočinný univerzální, nosnost 30 tun - Genborx HHYG-30100K
Jednočinný, univerzální hydraulický válec, nosnost 30 000 kg, zdvih 100 mm, min. výška 246 mm, max výška 346 mm, možnost použití ve všech pozicích – Genborx HHYG-30100K.
Používá se především ve stavebnictví, v průmyslu, při montáži a údržbě, v servisech, dílnách atd.
Lze ho použít ve všech pozicích.
Hlavní výhody:
- výborné uplatnění nalézá ve stavebnictví, v průmyslu, při montáži a údržbě atd.
- standardní konstrukční výška
- kvalitní hydraulika s precizními těsnicími komponenty
- jednočinný hydraulický válec
- materiál: speciální vysokopevnostní legovaná ocel
- tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
- stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
- zpětný pohyb pístu zajišťuje integrovaná pružina s předpětím

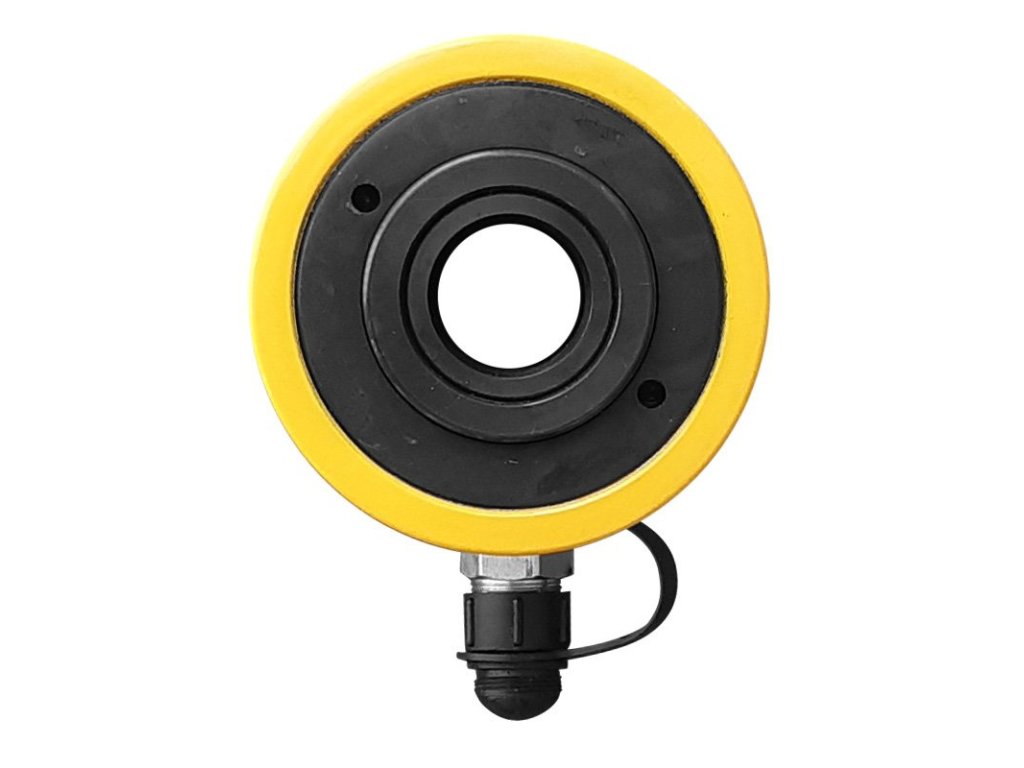

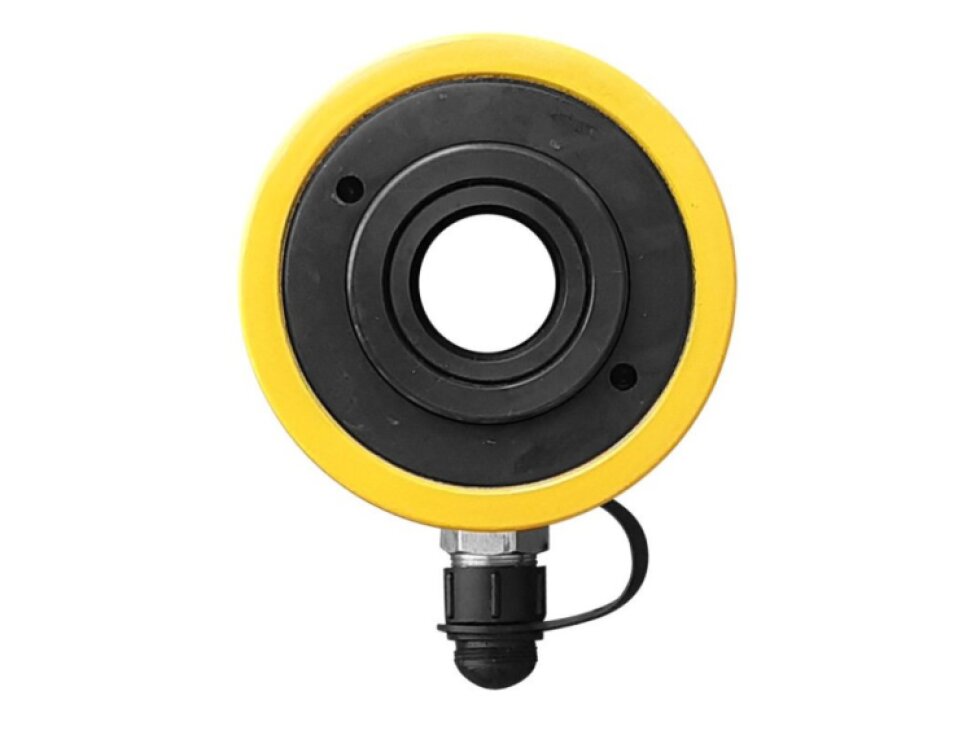

- válec má rychlospojkovou přípojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
- kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
- válec je na konci výroby testován na 125 % kapacity
- vysoká provozní spolehlivost a dlouhá životnost
- jako zdroj tlaku se doporučuje ruční hydraulická pumpa HHB-700 (z naší nabídky) nebo obdobná hydraulická pumpa
Technické údaje:
Nosnost: 30 t
Zdvih: 100 mm
Výška se zasunutým pístem (A): 246 mm
Výška ve vysunutém stavu (B): 346 mm
Efektivní plocha válce: 47,7 cm2
Maximální pracovní tlak: 700 bar
Objem oleje: 477 cm3
Vnější průměr válce(D): 114 mm
Vnitřní průměr válce (E): 90 mm
Průměr pístu (F): 63 mm
Průměr středového vývrtu: 33 mm
Hmotnost: 14,5 kg
Doporučená hydraulická pumpa: HHB-700
Hydraulický válec Genborx HHYG-30100K, 30 t, zdvih 100 mm
Univerzální jednočinný válec pro zvedání a lisovací práce
Genborx HHYG-30100K je jednočinný hydraulický válec s nosností 30 000 kg a zdvihem 100 mm. Je určen pro stavebnictví, průmysl, montáž, údržbu, autoservisy, dílny i další práce, při kterých je potřeba vyvinout vysokou zvedací sílu.
Díky konstrukci vhodné pro použití ve všech pracovních polohách nabízí široké možnosti nasazení. Standardní konstrukční výška umožňuje pracovat i v prostorech, kde není dostatek místa pro delší hydraulické válce.
Technické informace
Přesné parametry pro správný výběr hydraulického válce
| Typ | Jednočinný hydraulický válec |
|---|---|
| Značka a model | Genborx HHYG-30100K |
| Nosnost | 30 t |
| Zdvih | 100 mm |
| Výška se zasunutým pístem (A) | 246 mm |
| Výška ve vysunutém stavu (B) | 346 mm |
| Efektivní plocha válce | 47,7 cm² |
| Maximální pracovní tlak | 700 bar |
| Objem oleje | 477 cm³ |
| Vnější průměr válce (D) | 114 mm |
| Vnitřní průměr válce (E) | 90 mm |
| Průměr pístu (F) | 63 mm |
| Průměr středového vývrtu | 33 mm |
| Hmotnost | 14,5 kg |
| Přípojka | Rychlospojková přípojka HH-II 3/8" NPT |
| Doporučená hydraulická pumpa | HHB-700 nebo obdobná hydraulická pumpa |
Válec je určen pro práci s hydraulickou pumpou s odpovídajícím tlakem a připojením. Před použitím vždy ověřte kompatibilitu pumpy, hadice, rychlospojky a konkrétní pracovní aplikace.
Konstrukce a vybavení válce
Odolné provedení pro spolehlivý hydraulický přenos síly
Tělo válce je vyrobeno ze speciální vysokopevnostní legované oceli. Píst má tvrdě chromovaný povrch, který zvyšuje odolnost proti opotřebení a korozi. Povrchová úprava vypalovaným smaltem dále chrání válec před působením běžných provozních vlivů.
Součástí konstrukce je stírací manžeta omezující pronikání nečistot k pístu a těsnicím komponentům. Zpětný pohyb pístu zajišťuje integrovaná předepnutá pružina. Přípojka HH-II 3/8" NPT je opatřena ochrannou protiprachovou krytkou.
Hlavní výhody
Vysoká nosnost, univerzální poloha a dlouhá provozní životnost
Nosnost 30 tun umožňuje využití při náročných zvedacích a montážních úkolech ve stavebnictví, průmyslu, servisech i dílnách. Jednočinné provedení nabízí přehledný princip práce a návrat pístu řešený integrovanou pružinou.
Válec lze používat ve všech pozicích, takže se snadněji přizpůsobí konkrétním podmínkám pracoviště. Kvalitní hydraulika, precizní těsnění, chromovaný píst, stírací manžeta a korozně odolný povrch podporují provozní spolehlivost a dlouhou životnost.
Jak hydraulický válec funguje
Přeměna hydraulického tlaku na zvedací sílu

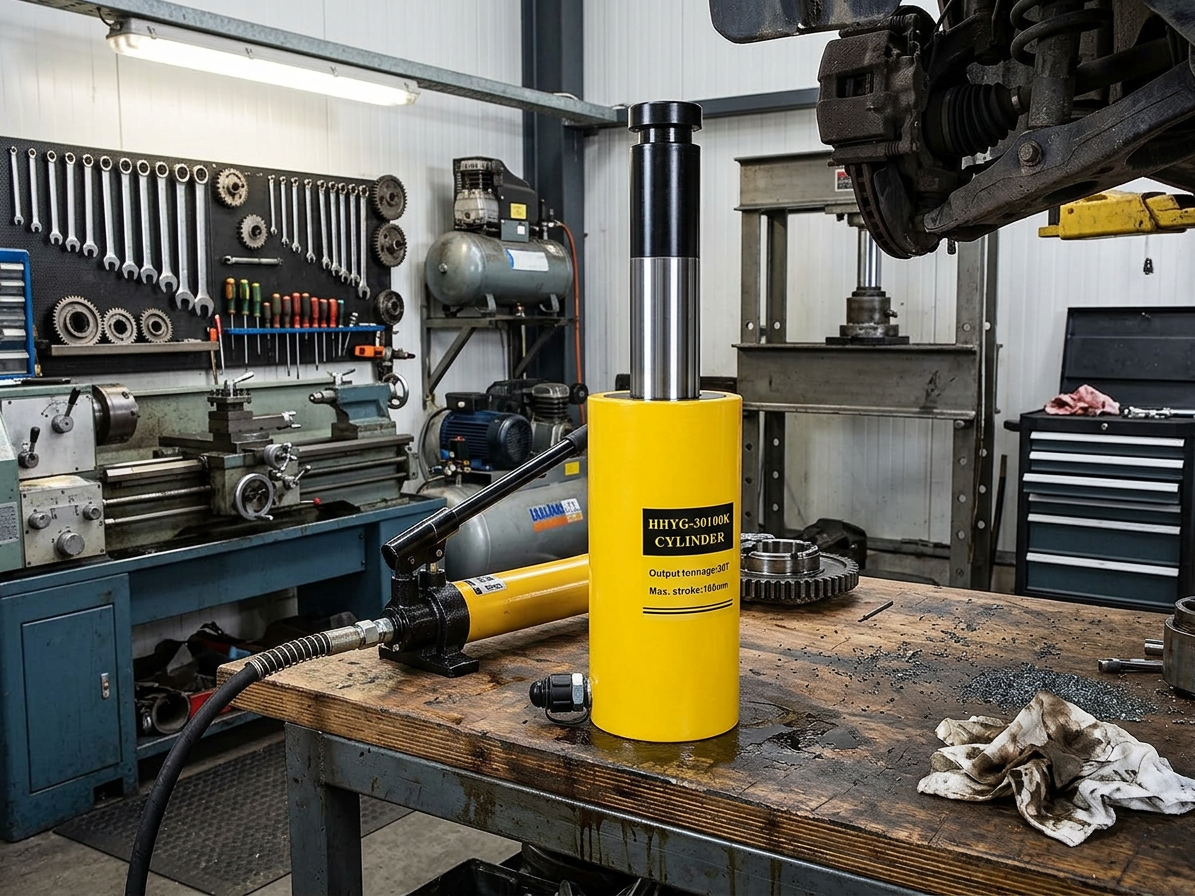

Hydraulická pumpa vhání olej pod tlakem do válce. Tlak působí na efektivní plochu pístu a vytváří lineární sílu, která píst vysouvá. U tohoto modelu je maximální pracovní tlak 700 bar a maximální zdvih činí 100 mm.
Po uvolnění hydraulického tlaku vrací píst do výchozí polohy integrovaná pružina. Válec proto vyžaduje vhodnou pumpu, například model HHB-700, případně jinou hydraulickou pumpu se stejnou funkční a připojovací kompatibilitou.
Použití hydraulického válce
Praktické řešení pro montáž, údržbu a servis
Válec lze využít při zvedání, ustavování, vyrovnávání, lisování a dalších montážních nebo údržbářských pracích, pokud daná aplikace odpovídá jeho nosnosti, zdvihu a konstrukčním rozměrům. Je vhodný pro stavební provozy, průmyslovou údržbu, servisy i dílny.
Před připojením zkontrolujte stav válce, čistotu přípojky a správné spojení s hydraulickou pumpou. Zátěž musí být stabilní a vhodně podepřená. Nepřekračujte nosnost 30 t ani maximální pracovní tlak 700 bar a dodržujte bezpečný pracovní postup.
Důležité upozornění a doporučení
Bezpečná práce začíná kontrolou zatížení a hydraulického systému
Hydraulický válec používejte pouze pro aplikace, ve kterých jsou správně zohledněny jeho rozměry, nosnost, zdvih a pracovní tlak. Před zahájením práce ověřte stabilitu podkladu, správné usazení válce i bezpečné podepření zvedané konstrukce.
Hydraulický systém udržujte čistý a chraňte rychlospojku před prachem pomocí dodané krytky. Válec je na konci výroby testován na 125 % kapacity, přesto je nutné pravidelně kontrolovat těsnost, stav pístu, pružiny a připojovacích prvků.
Často kladené otázky a výběr válce
Co získáte a co ověřit před objednáním
Genborx HHYG-30100K je vhodný pro uživatele, kteří potřebují jednočinný hydraulický válec s nosností 30 tun a zdvihem 100 mm. Uplatní se v průmyslu, stavebnictví, servisech, dílnách i při montážní a údržbové práci.
Před nákupem ověřte, zda vám vyhovuje minimální výška 246 mm, maximální výška 346 mm, průměry válce a pístu, středový vývrt 33 mm a přípojka HH-II 3/8" NPT. Jako zdroj tlaku se doporučuje pumpa HHB-700 nebo obdobný kompatibilní typ.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| Záruka: | 2 roky |
| EAN: | 8596386017371 |
