Pedálová pneumaticko-hydraulická pumpa, tlak 700 bar - HHB-70BQ

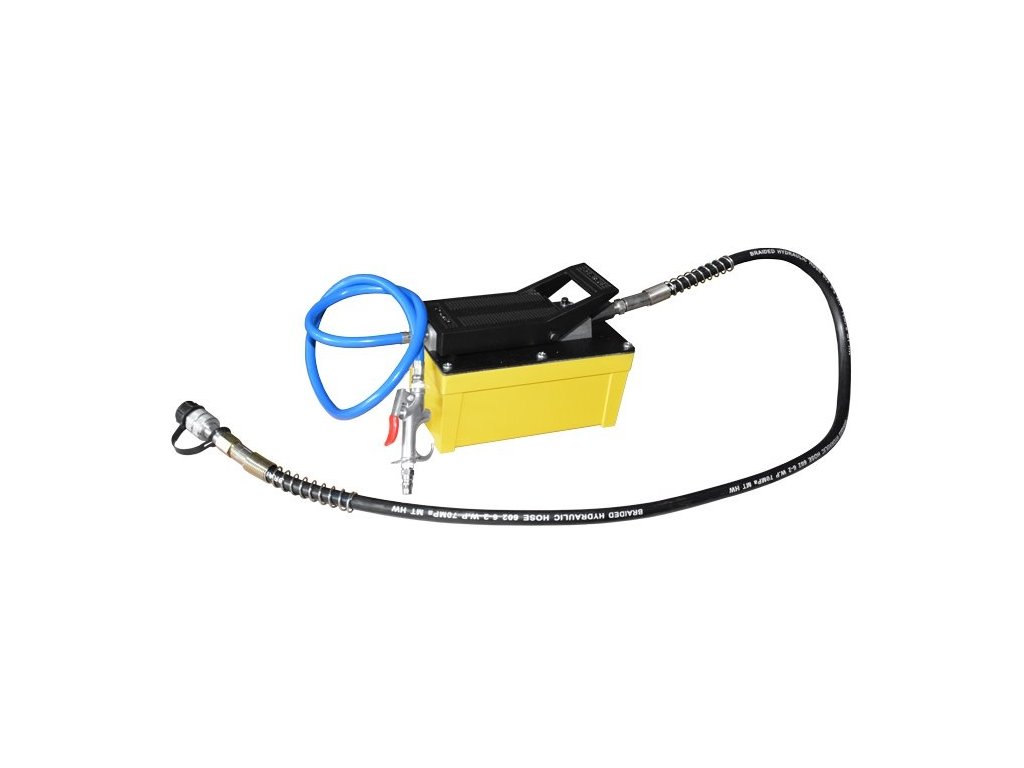

Pneumaticko-hydraulická pumpa s pedálovým ovládáním – multiplikátor, pracovní tlak 700 bar, integrovaný zásobník oleje – Genborx HHB-70BQ.
Používá se v místech, kde se jako zdroj energie preferuje stlačený vzduch, nebo kde není elektrický proud k dispozici, a to pro pohon jednočinných hydraulických válců, rozpínáků, stahováků, hydraulických lisů, nůžek atd.
Hlavní výhody:
· připojí se místo jinak aplikovaného ručního čerpadla / pumpy, pomocí stlačeného vzduchu přiváděného do multiplikátoru se vytváří síla působící na hydraulickou část a výsledným efektem je hydraulický tlak
· robustní, kompaktní konstrukce
· integrovaný zásobník hydraulického oleje
· pedálové ovládání / spínač umožňuje ponechat volné ruce, ovládání rukou se nevylučuje
· spodní rám / zásobník hydraulického oleje
· dodává se včetně připojovacích hadic
· vysoká kvalita, provozní spolehlivost a dlouhá životnost
Technické údaje:
§ Pracovní / výstupní tlak: 700 bar
§ Využitelný objem oleje: 1700 cm3
§ Stlačený vzduch: 8 bar
§ Průtok oleje – bez zatížení: 0,85 l/min.
§ Průtok oleje – zatížený: 0,17 l/min.
§ Délka hydraulické hadice: 1,5 m
§ Délka vzduchové hadice: 1,0 m
§ Rozměry: 280 x 150 x 200 mm
§ Hmotnost: 8,1 kg
Pneumaticko-hydraulická pumpa 700 bar
Výkonný pohon pro jednočinnou hydrauliku
Genborx HHB-70BQ je pedálová pneumaticko-hydraulická pumpa s pracovním tlakem až 700 bar. Pomocí stlačeného vzduchu pohání jednočinné hydraulické válce, rozpínáky, stahováky, hydraulické lisy, nůžky a další zařízení bez potřeby elektrického napájení.
Pumpa slouží jako praktická alternativa k ručnímu hydraulickému čerpadlu. Stlačený vzduch přiváděný do multiplikátoru vytváří sílu působící na hydraulickou část, která následně generuje vysoký výstupní tlak. Integrovaný zásobník a dodávané hadice usnadňují zapojení do pracovního systému.
Pracovní tlak 700 bar a objem 1700 cm³
Parametry pro výběr vhodné hydraulické aplikace
Maximální pracovní neboli výstupní tlak činí 700 bar, takže pumpa je určena pro hydraulické nářadí a zařízení vyžadující vysoký tlak. Využitelný objem integrovaného zásobníku je 1700 cm³. Před použitím vždy ověřte, zda tlak a objem odpovídají připojenému válci nebo nářadí.
Pro pohon je zapotřebí stlačený vzduch s tlakem 8 bar. Průtok oleje dosahuje 0,85 l/min bez zatížení a 0,17 l/min při zatížení. Rozdíl mezi průtoky odpovídá charakteru práce hydraulické pumpy: při zatížení poskytuje systém tlak potřebný k vlastnímu pracovnímu úkonu.
Pedálové ovládání s volnými rukama
Praktické řízení hydraulického nářadí
Integrované pedálové ovládání umožňuje spouštět, zastavovat a ovládat čerpání nohou, takže obě ruce zůstávají volné pro vedení válce, rozpínáku nebo lisovaného dílu. To usnadňuje práci při úkonech, kde je současně potřeba přesné ustavení nástroje a kontrola pracovního místa.
Ovládání rukou není vyloučeno, takže způsob práce lze přizpůsobit konkrétní aplikaci. Pedálový spínač je umístěn v kompaktní konstrukci se spodním rámem, který zároveň tvoří zásobník hydraulického oleje. Pumpa tak spojuje ovladatelnost s praktickým uspořádáním pro dílnu.
Integrovaný zásobník a dodávané hadice
Kompletní základ pro rychlé připojení
Hydraulický olej je uložen v integrovaném zásobníku o využitelném objemu 1700 cm³. Odpadá tak potřeba samostatné externí nádrže pro běžné zapojení. Spodní rám současně pomáhá udržet pumpu v kompaktním celku a usnadňuje její umístění v prostoru servisu nebo dílny.

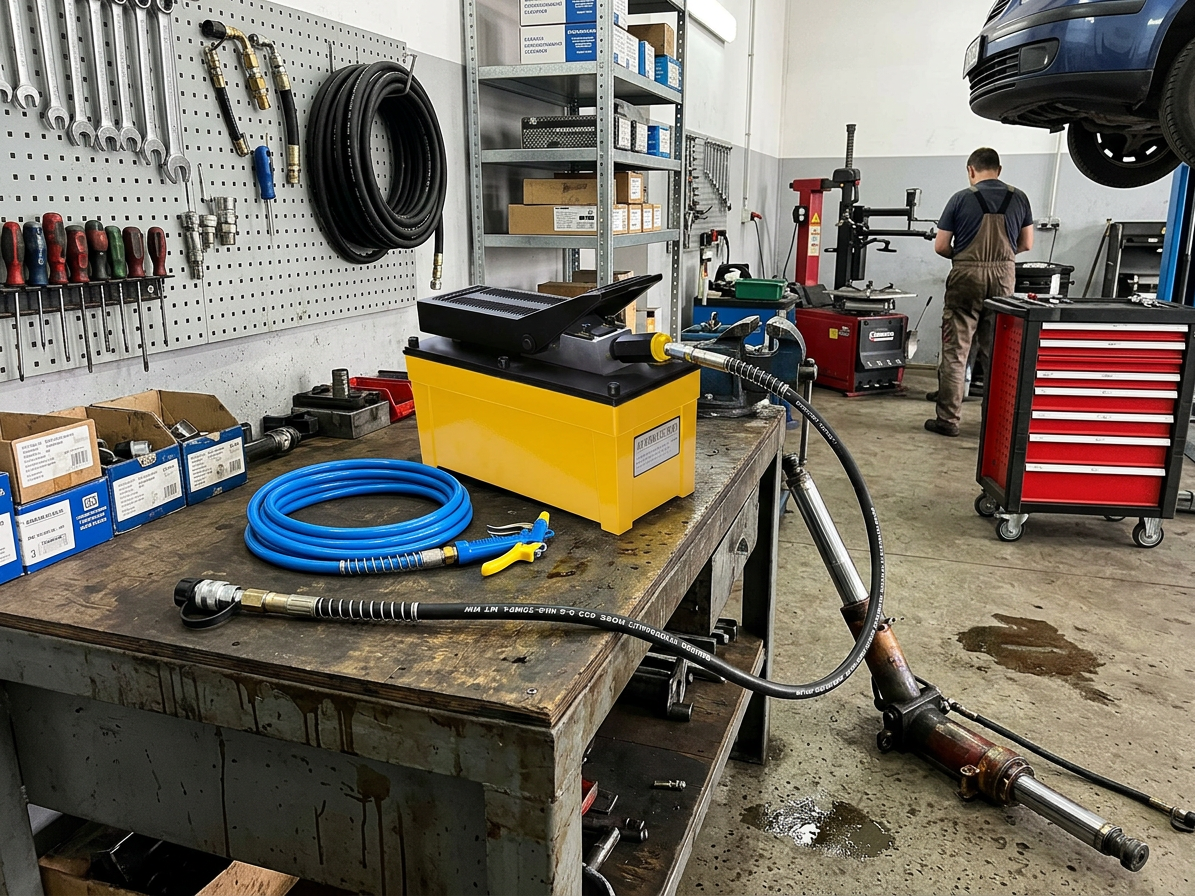

Součástí dodávky jsou připojovací hadice: hydraulická hadice o délce 1,5 m a vzduchová hadice o délce 1,0 m. Před uvedením do provozu zkontrolujte správné připojení, stav hadic a kompatibilitu koncovek s používaným hydraulickým zařízením.
Robustní a kompaktní provedení
Vhodná pumpa tam, kde není elektřina

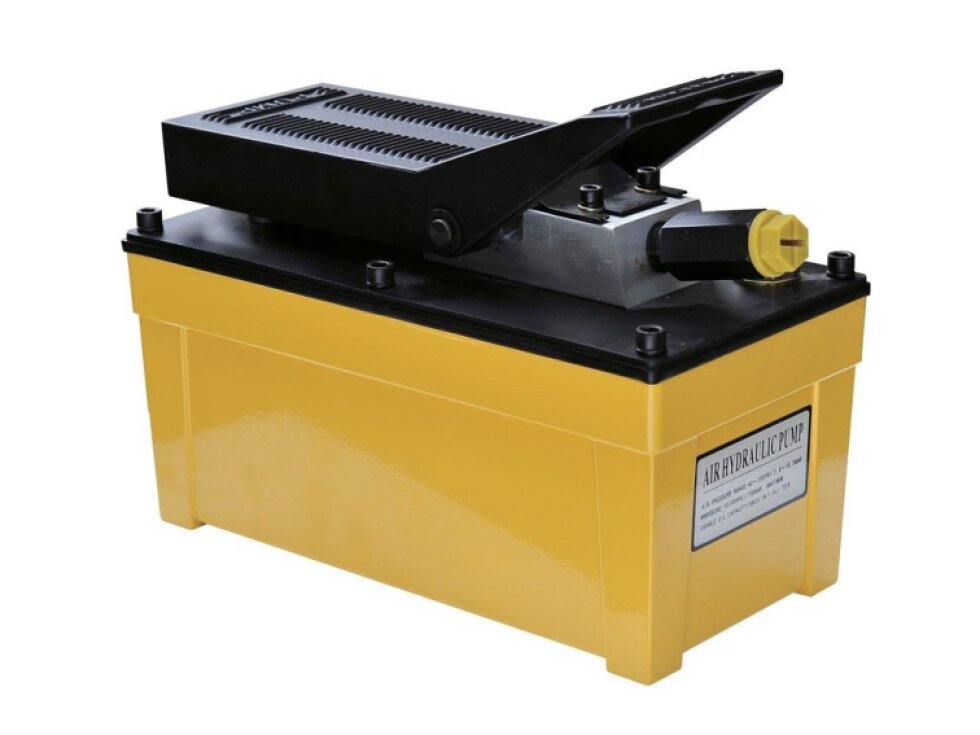

Konstrukce pumpy je navržena jako robustní a kompaktní celek s rozměry 280 × 150 × 200 mm. Díky tomu nezabírá zbytečně mnoho místa a lze ji začlenit do servisního pracoviště, kde je k dispozici zdroj stlačeného vzduchu, ale není praktické nebo možné použít elektrické čerpadlo.
Hmotnost 8,1 kg představuje vyvážený poměr mezi stabilitou při práci a možností pumpu podle potřeby přemístit. Pneumatický princip zároveň eliminuje nutnost elektrického přívodu. Zařízení je určeno pro dílny, autoservisy a technická pracoviště využívající jednočinné hydraulické nářadí.
Jak pneumaticko-hydraulická pumpa funguje
Multiplikátor převádí vzduch na hydraulický tlak
Po přivedení stlačeného vzduchu do multiplikátoru vzniká síla, která působí na hydraulickou část pumpy. Ta čerpá olej do připojeného jednočinného válce nebo nářadí a vytváří hydraulický tlak až 700 bar. Požadovaný výsledek závisí také na připojeném zařízení a jeho pracovních parametrech.
Čerpání probíhá s průtokem podle zatížení. Bez zatížení je průtok 0,85 l/min, zatímco při zatížení činí 0,17 l/min. Při zapojování proto ověřte, zda připojený hydraulický systém používá odpovídající tlak, objem oleje a jednočinný princip.
Použití v servisu a dílně
Pro válce, lisy, rozpínáky i stahováky

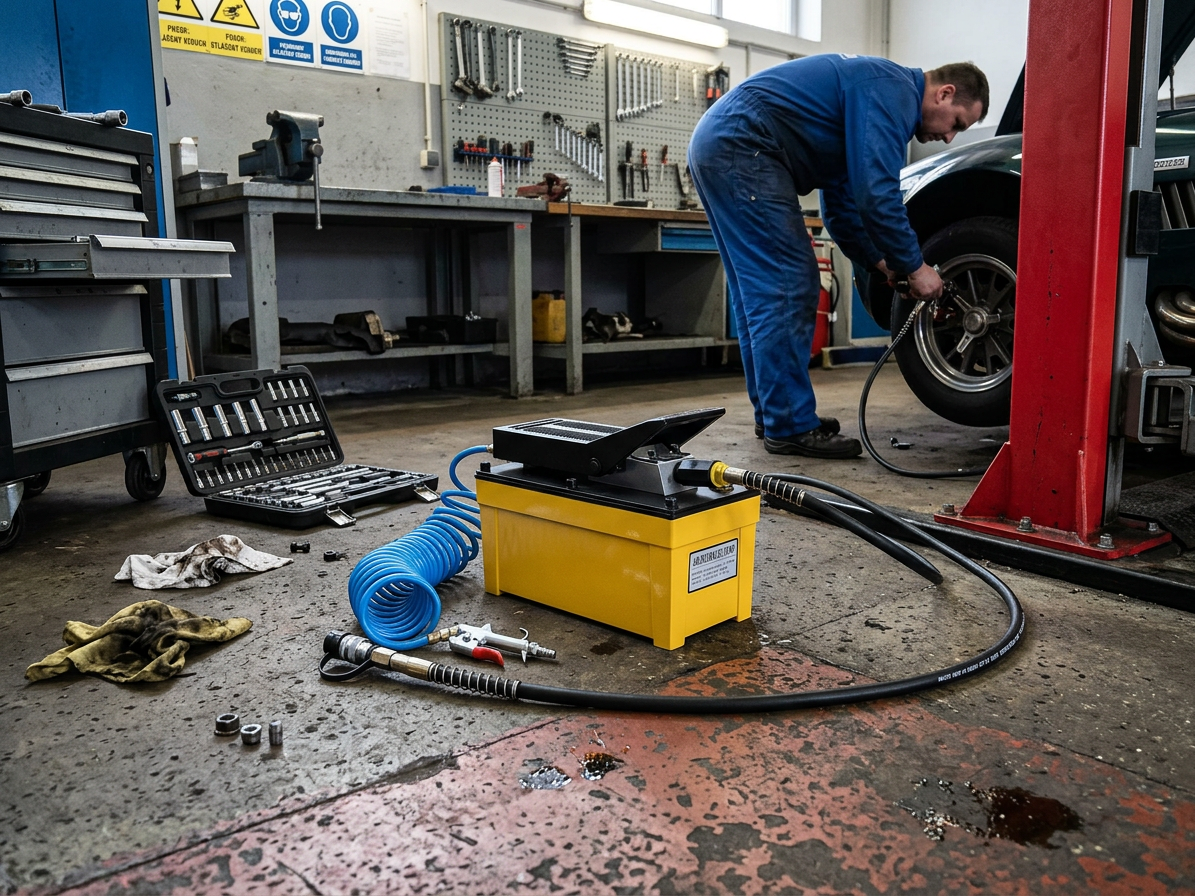

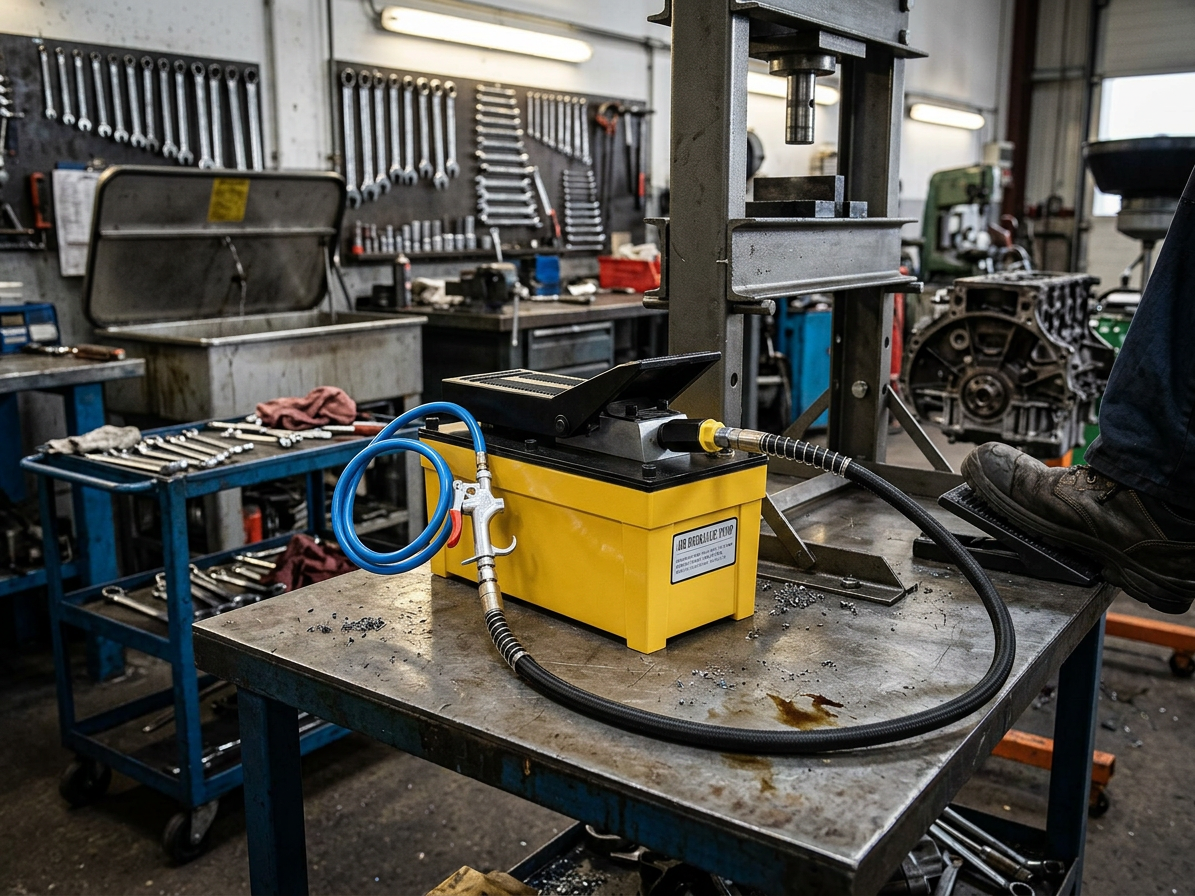

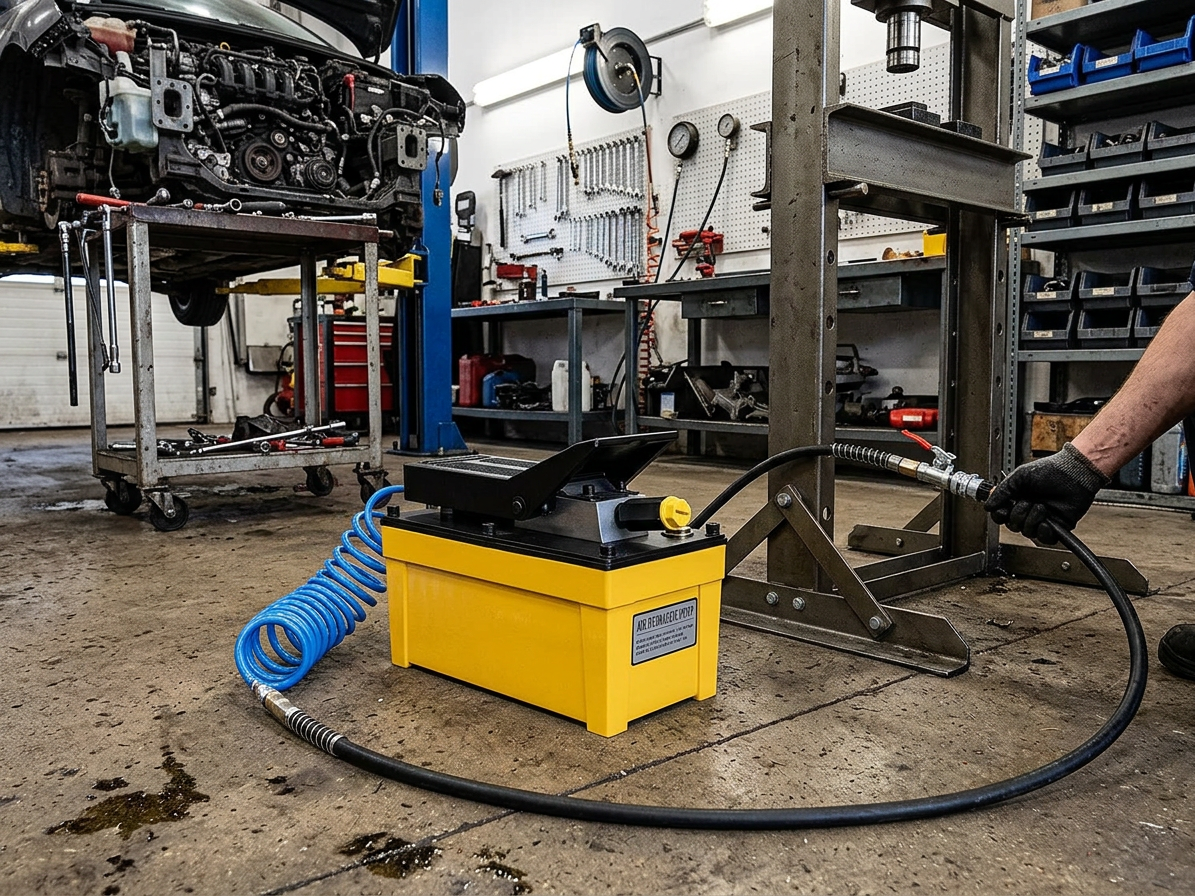

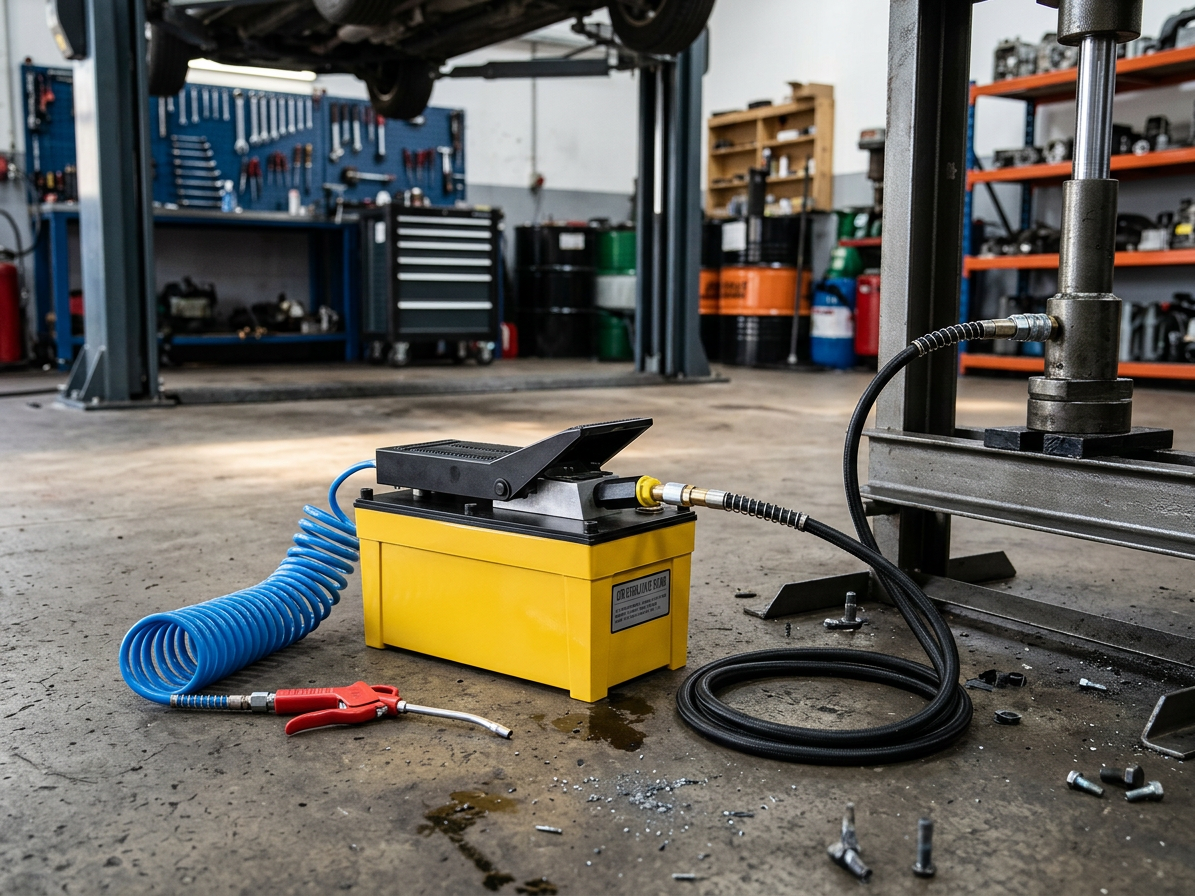

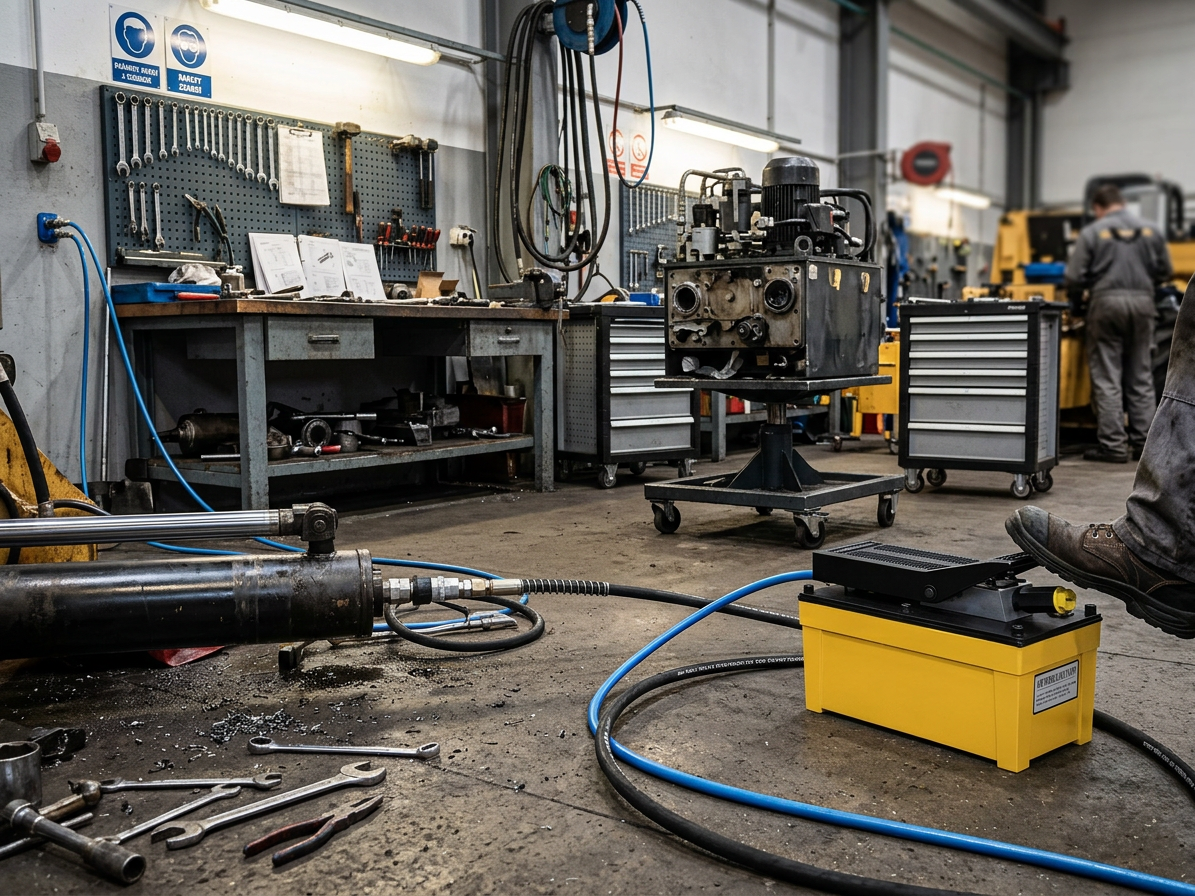

Pumpu lze použít jako zdroj hydraulického tlaku pro jednočinné hydraulické válce, rozpínáky, stahováky, hydraulické lisy, nůžky a další kompatibilní zařízení. Hodí se pro servisní práce, při nichž je výhodné ovládání nohou a současná manipulace s pracovním nástrojem nebo opravovaným dílem.
Před připojením ověřte, že hydraulické nářadí odpovídá výstupnímu tlaku 700 bar, využívá jednočinný okruh a je kompatibilní s použitými hadicemi a hydraulickým olejem. Během práce sledujte těsnost spojů a používejte pouze zařízení určená pro dané tlakové zatížení.
Technické informace a bezpečný výběr
Nejdůležitější údaje před nákupem
| Pracovní / výstupní tlak | 700 bar |
|---|---|
| Využitelný objem oleje | 1700 cm³ |
| Stlačený vzduch | 8 bar |
| Průtok oleje bez zatížení | 0,85 l/min |
| Průtok oleje při zatížení | 0,17 l/min |
| Délka hydraulické hadice | 1,5 m |
| Délka vzduchové hadice | 1,0 m |
| Rozměry | 280 × 150 × 200 mm |
| Hmotnost | 8,1 kg |
Pumpa je vhodná pro uživatele, kteří potřebují pneumatický zdroj hydraulického tlaku bez elektrického napájení. Před nákupem porovnejte její parametry s požadavky připojeného zařízení, zejména s pracovním tlakem, typem hydraulického okruhu a potřebným objemem oleje.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 8596386013656 |
