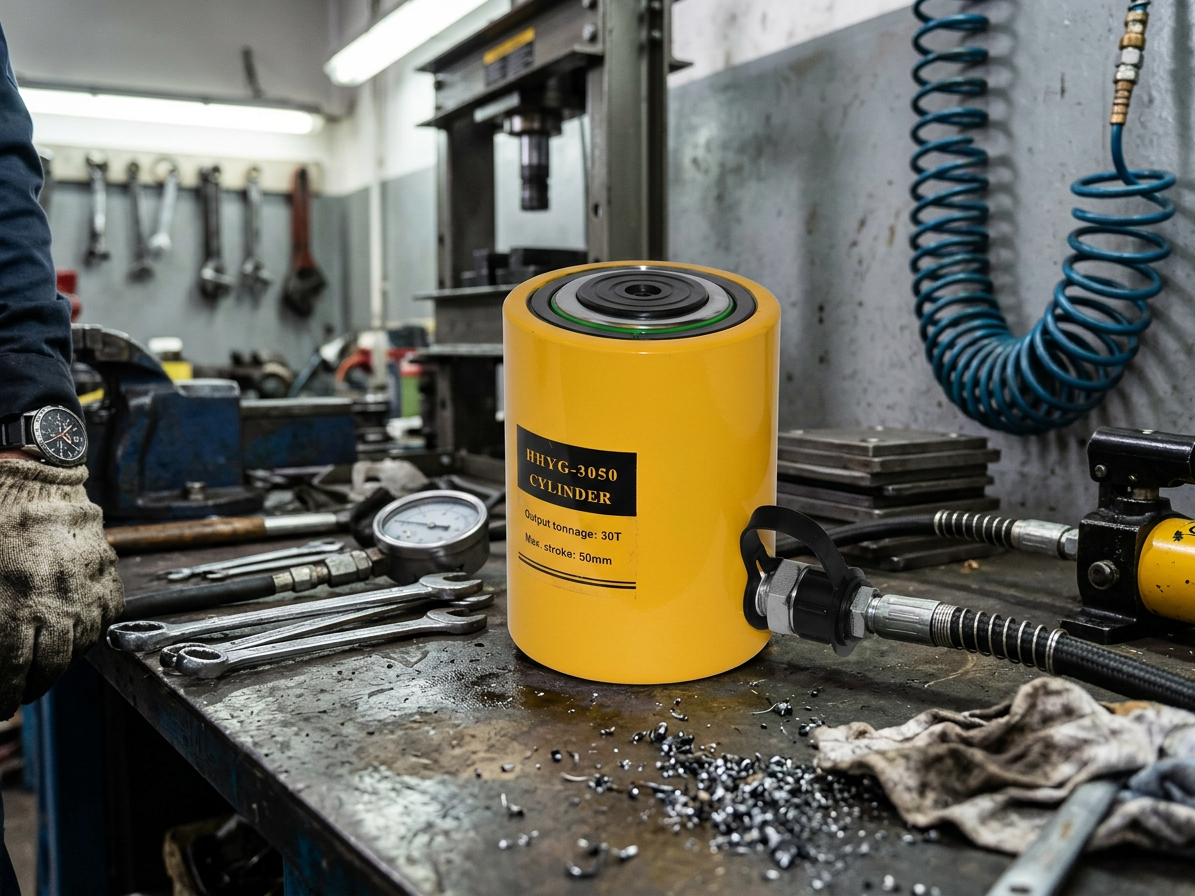

Hydraulický válec jednočinný univerzální, nosnost 30 tun - HHYG-3050

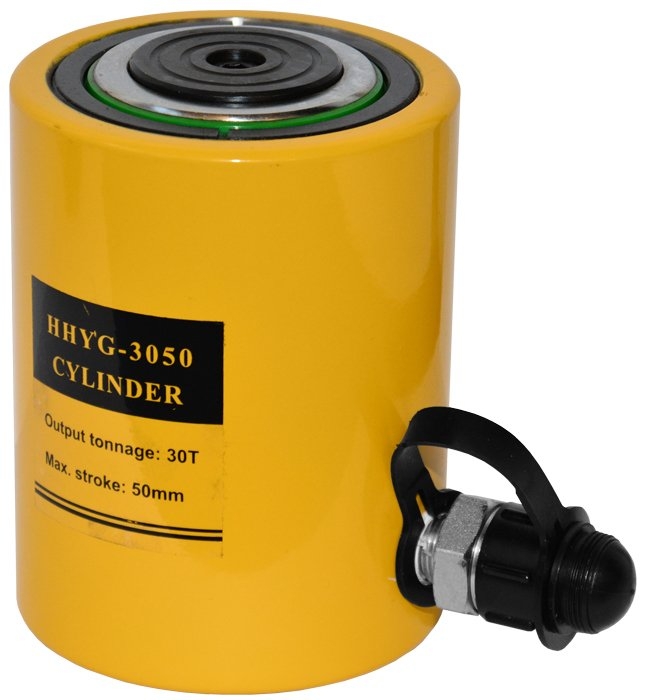

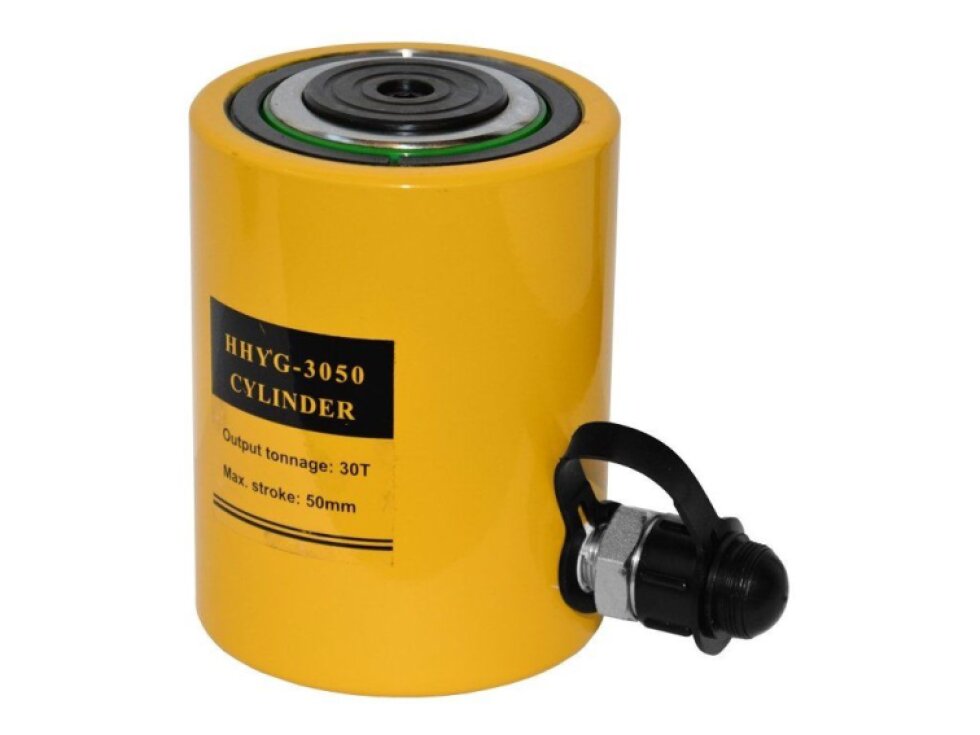

Jednočinný univerzální hydraulický válec, nosnost 30 000 kg, možnost použití ve všech pozicích – Genborx HHYG-3050
Používá se především ve stavebnictví, v průmyslu, při montáži a údržbě, v servisech, dílnách atd.
Hlavní výhody:
- standardní konstrukční výška
- kvalitní hydraulika s precizními těsnicími komponenty
- jednočinný hydraulický válec
- materiál: speciální vysokopevnostní legovaná ocel
- tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
- stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
- zpětný pohyb pístu zajišťuje integrovaná pružina s předpětím
- válec má rychlospojkovou přípojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
- kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
- válec je na konci výroby testován na 125 % kapacity
- vysoká provozní spolehlivost a dlouhá životnost
- jako zdroj tlaku se doporučuje ruční hydraulická pumpa 30 tun
Technické parametry:
- nosnost: 30 t
- zdvih: 50 mm
- výška se zasunutým pístem (A): 137 mm
- výška ve vysunutém stavu (B): 187 mm
- efektivní plocha válce: 44,2 cm2
- maximální pracovní tlak: 700 bar
- objem oleje: 237 cm3
- vnější průměr válce (D): 103 mm
- vnitřní průměr válce (E): 75 mm
- průměr pístu (F): 65 mm
- průměr tlačné koncovky (J): 48,5 mm
- hmotnost: 7,9 kg
Hydraulický válec jednočinný univerzální, nosnost 30 tun - HHYG-3050
Hydraulický válec Genborx HHYG-3050, 30 t
Jednočinné hydraulické řešení pro zvedání a lisování
Jednočinný hydraulický válec Genborx HHYG-3050 je určen pro práci s vysokým zatížením do 30 000 kg. Uplatní se ve stavebnictví, průmyslu, při montáži a údržbě, stejně jako v autoservisech, dílnách a dalších technických provozech.
Díky konstrukci pro použití ve všech pracovních pozicích nabízí široké možnosti nasazení. Standardní konstrukční výška, integrovaná vratná pružina a rychlospojková přípojka usnadňují zapojení i praktické používání s vhodnou hydraulickou pumpou.
Technické informace: nosnost 30 t a zdvih 50 mm
Přehled důležitých rozměrů a provozních hodnot
| Model | HHYG-3050 |
|---|---|
| Typ | Jednočinný hydraulický válec |
| Nosnost | 30 t |
| Zdvih | 50 mm |
| Výška se zasunutým pístem (A) | 137 mm |
| Výška ve vysunutém stavu (B) | 187 mm |
| Efektivní plocha válce | 44,2 cm² |
| Maximální pracovní tlak | 700 bar |
| Objem oleje | 237 cm³ |
| Vnější průměr válce (D) | 103 mm |
| Vnitřní průměr válce (E) | 75 mm |
| Průměr pístu (F) | 65 mm |
| Průměr tlačné koncovky (J) | 48,5 mm |
| Přípojka | HH-II 3/8" NPT s ochrannou protiprachovou krytkou |
| Hmotnost | 7,9 kg |
Uvedené hodnoty umožňují zkontrolovat, zda válec odpovídá prostoru pro instalaci, požadovanému zdvihu a plánovanému zatížení. Maximální pracovní tlak činí 700 bar; hydraulická soustava, pumpa i připojení proto musí být pro tento tlak vhodné.
Konstrukce z vysokopevnostní legované oceli
Odolné provedení pro spolehlivou hydraulickou práci
Tělo válce je vyrobeno ze speciální vysokopevnostní legované oceli, která je vhodná pro přenos vysokých sil. Povrch chrání vypalovaný smalt se zvýšenou odolností proti korozi, takže válec lépe odolává běžným podmínkám v dílně, servisu i průmyslovém prostředí.

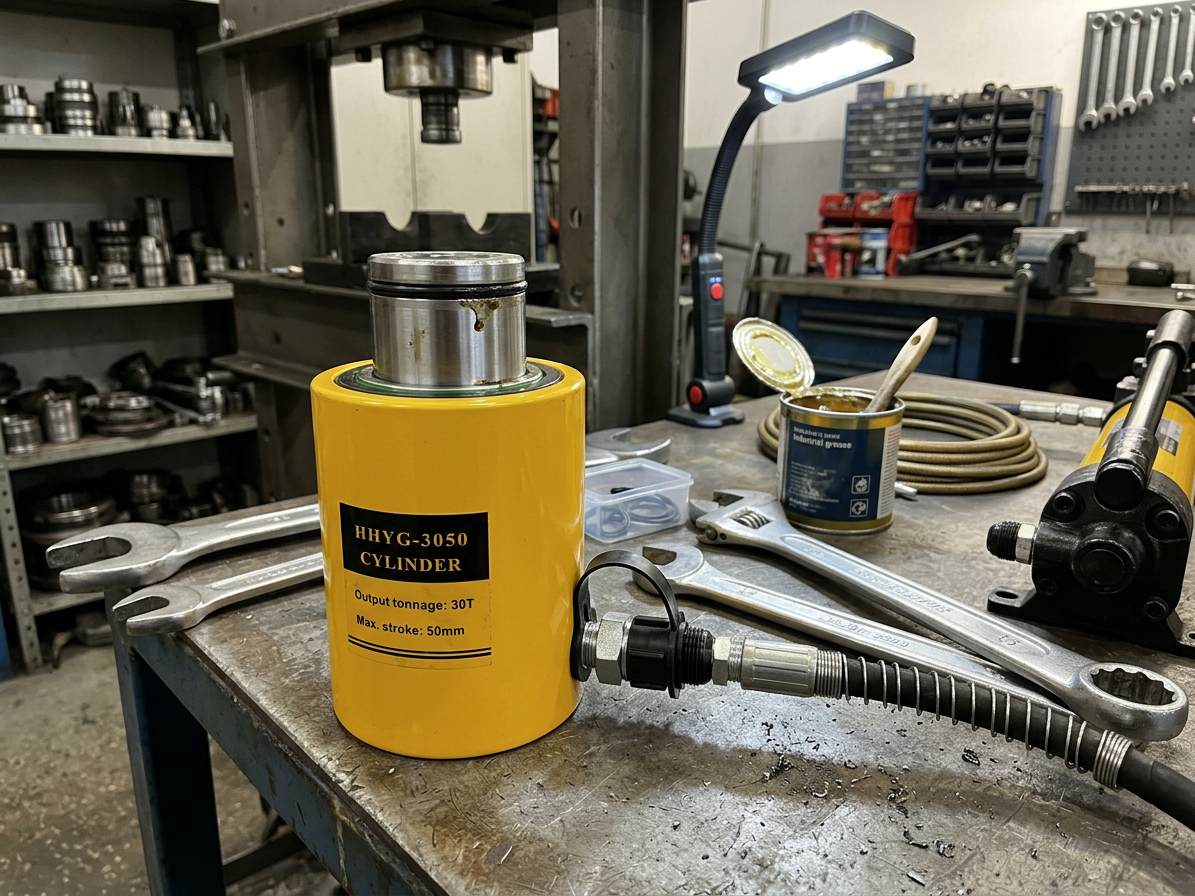

Píst má tvrdě chromovaný povrch s vysokou odolností proti opotřebení a korozi. Stírací manžeta omezuje pronikání nečistot do vnitřních částí, čímž pomáhá chránit hydraulický mechanismus a podporuje dlouhodobou provozní spolehlivost při správném používání.
Jednočinný válec s integrovanou pružinou
Praktický návrat pístu po ukončení práce
Princip jednočinného hydraulického válce spočívá v tom, že hydraulický tlak působí na píst v jednom směru. Po uvolnění tlaku zajišťuje zpětný pohyb pístu integrovaná předepnutá pružina, takže není nutné zajišťovat návrat pístu samostatným hydraulickým okruhem.

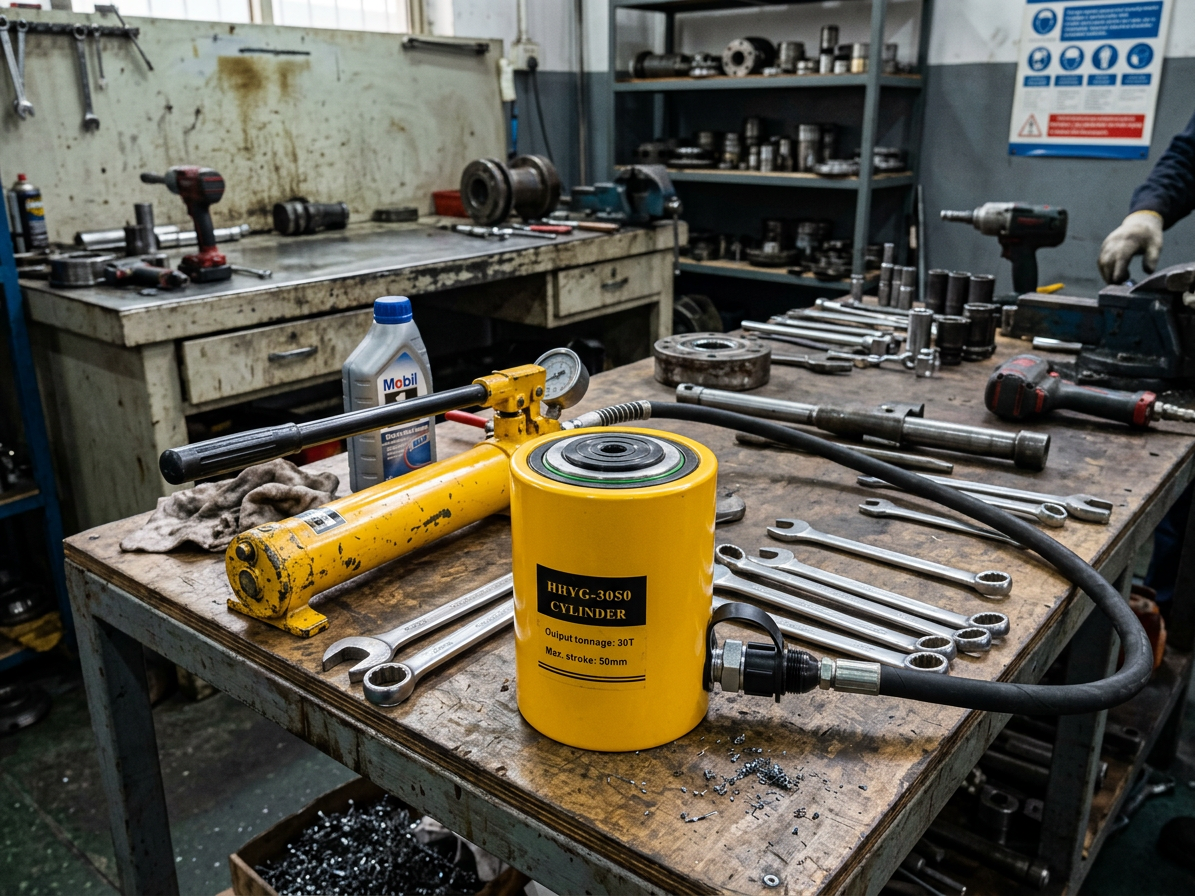

Válec lze používat ve všech pozicích, což usnadňuje jeho začlenění do různých pracovních sestav. Pro vytvoření tlaku se doporučuje ruční hydraulická pumpa s kapacitou 30 tun. Vhodnost konkrétní pumpy vždy posuzujte také podle pracovního tlaku a typu přípojky.
Pro stavebnictví, průmysl i servisní dílny
Univerzální pomocník pro práce s vysokou silou

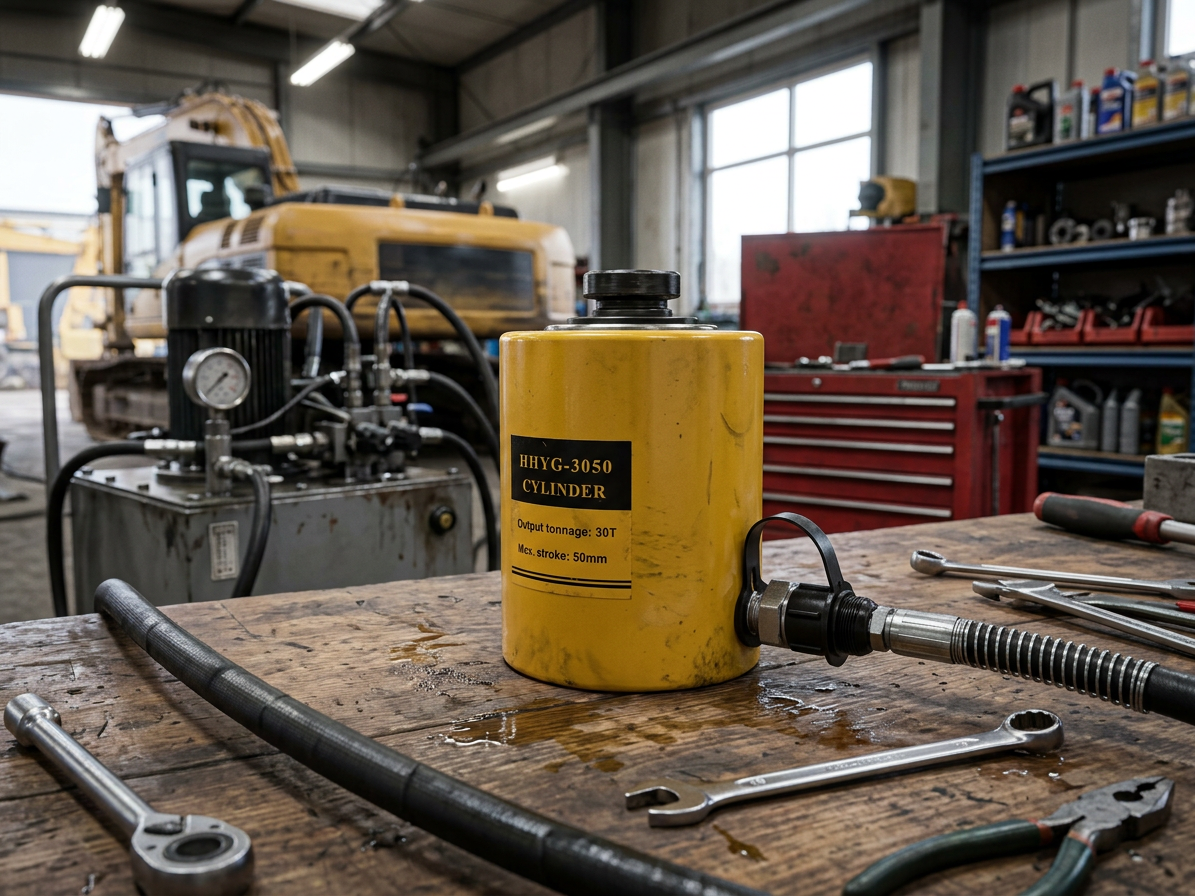

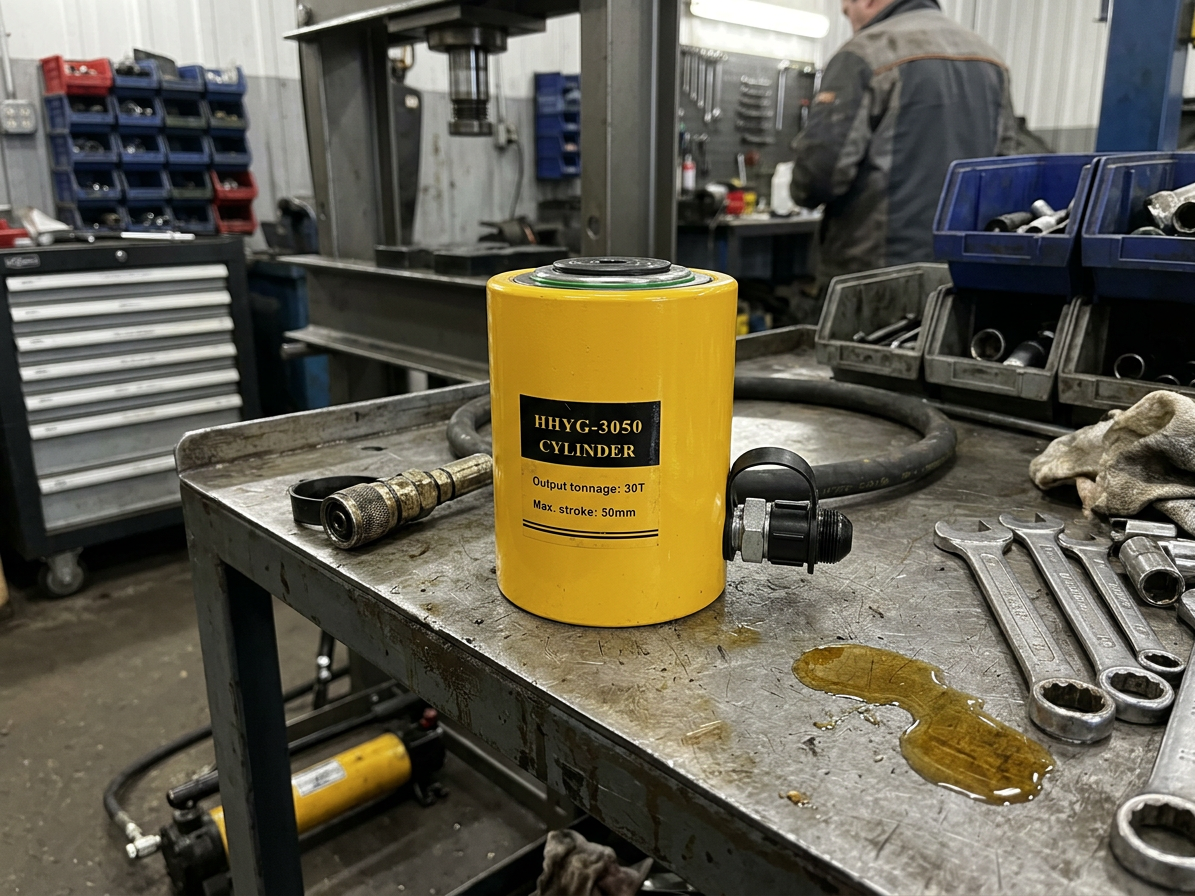

Hydraulický válec HHYG-3050 je vhodný pro stavební práce, průmyslovou údržbu, montáž a opravy. Využít jej mohou také autoservisy, opravárenské provozy, strojní dílny a technicky zaměřené domácí dílny, pokud mají odpovídající hydraulické vybavení.
Nosnost 30 tun poskytuje značnou silovou rezervu pro úkony, při kterých ruční mechanické nářadí nestačí. Konkrétní použití musí vždy respektovat nosnost válce, zdvih, stabilitu sestavy a bezpečný postup práce podle charakteru prováděné operace.
Rychlospojka HH-II 3/8" NPT
Snadné připojení k odpovídající hydraulické pumpě

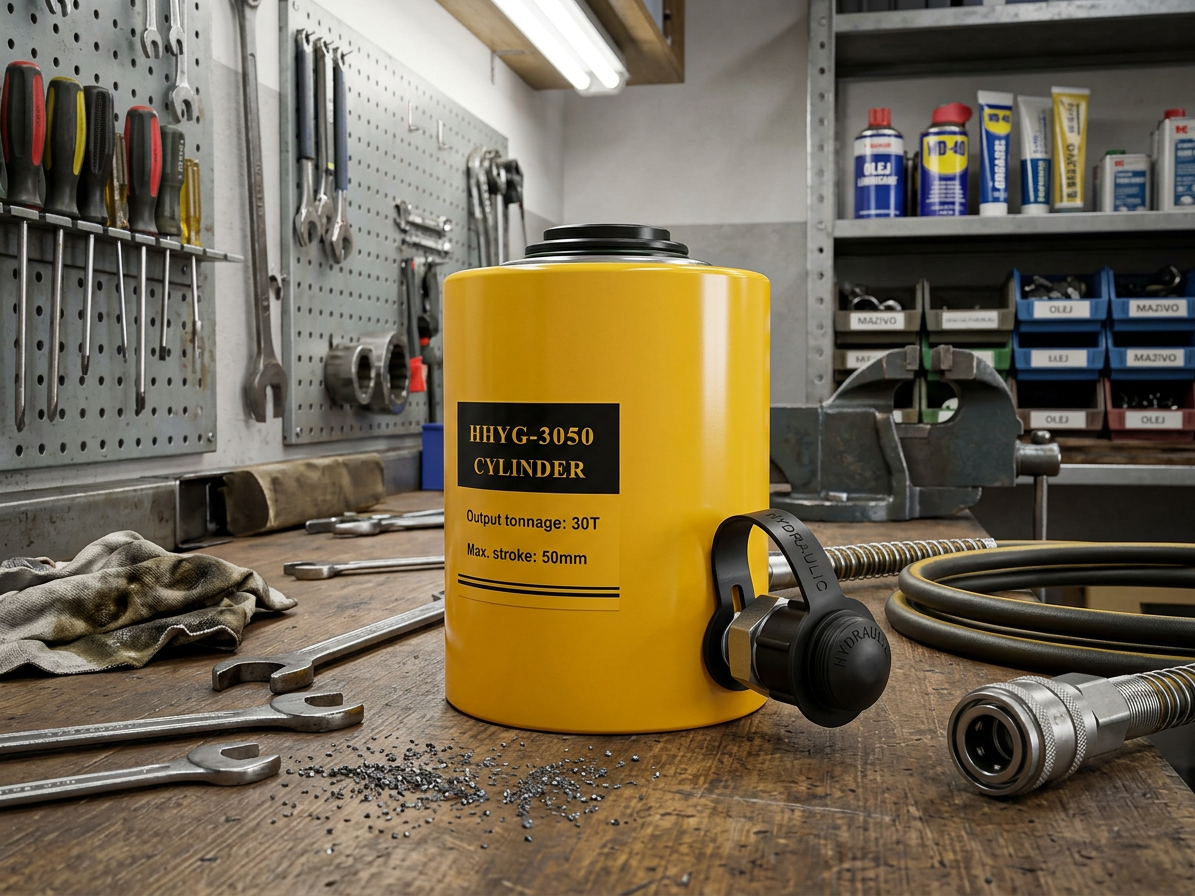

Válec je vybaven rychlospojkovou přípojkou HH-II 3/8" NPT, která umožňuje připojení kompatibilní hydraulické hadice nebo pumpy. Součástí přípojky je ochranná protiprachová krytka, která pomáhá omezit znečištění spojovacího místa během skladování a transportu.
Před zapojením zkontrolujte shodu rychlospojky, závitu a tlakové kapacity všech použitých částí. Připojení musí být čisté, správně dotažené a určené pro hydraulické systémy s tlakem až 700 bar. Nevhodné komponenty mohou vést k úniku oleje nebo nebezpečnému selhání.
Bezpečné používání hydraulického válce
Dodržujte nosnost, tlak a stabilitu pracovní sestavy

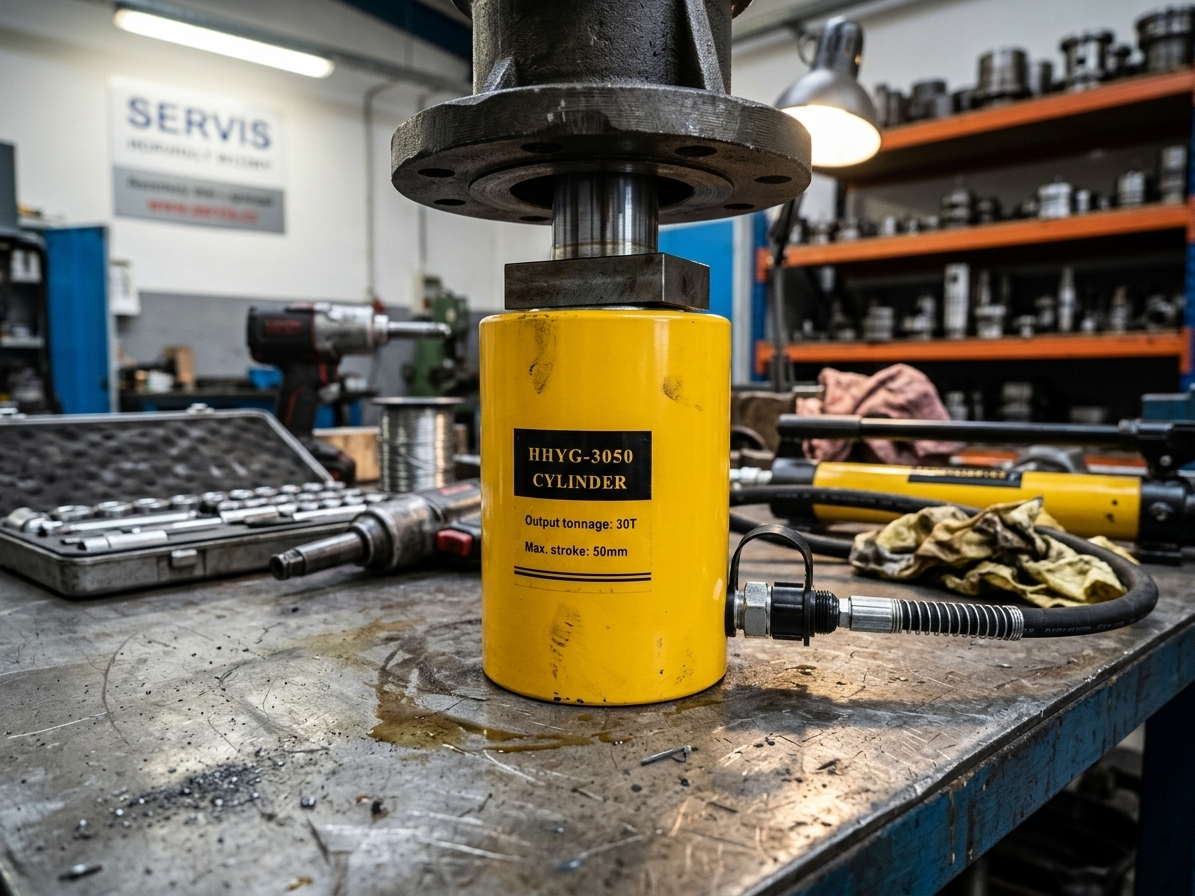

Hydraulický válec používejte pouze na pevném a stabilním podkladu a vždy ověřte, že zatížení nepřekračuje 30 tun. Zkontrolujte také správné usazení tlačné koncovky, souosost válce a dostatečný prostor pro zdvih 50 mm. Při práci s vysokou silou chraňte osoby před možným posunem nebo pádem břemene.
Hydraulické vedení, pumpa i rychlospojky musí odpovídat maximálnímu pracovnímu tlaku 700 bar. Před prací prohlédněte válec, těsnění, píst a přípojku. Poškozené nebo netěsné zařízení nepoužívejte a při práci nikdy nepřekračujte stanovené technické hodnoty.
Ověřená funkce a dlouhá životnost
Válec testovaný na 125 % své kapacity
Na konci výroby je válec testován na 125 % jmenovité kapacity. Spolu s precizními těsnicími komponenty, chromovaným pístem, stírací manžetou a korozně odolnou povrchovou úpravou to přispívá k vysoké provozní spolehlivosti a dlouhé životnosti při dodržení správných podmínek používání.
Genborx HHYG-3050 představuje praktickou volbu pro uživatele, kteří potřebují jednočinný hydraulický válec s nosností 30 tun a krátkým zdvihem 50 mm. Před nákupem ověřte potřebné rozměry, typ připojení a kompatibilitu hydraulické pumpy.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 8596386012109 |
