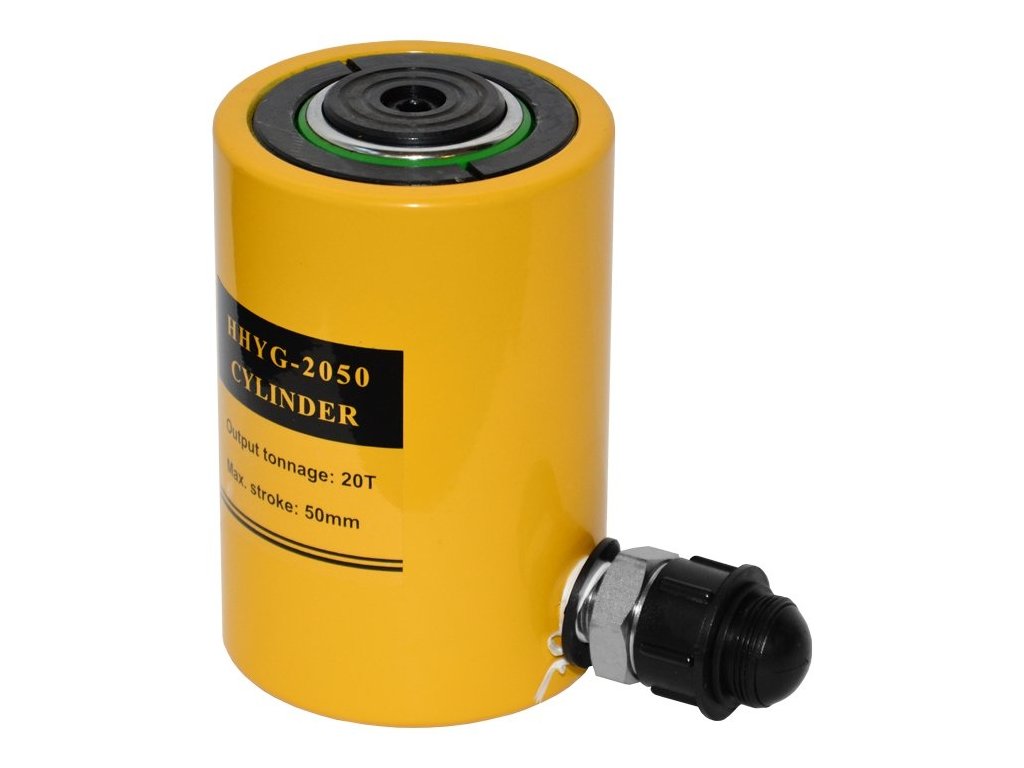

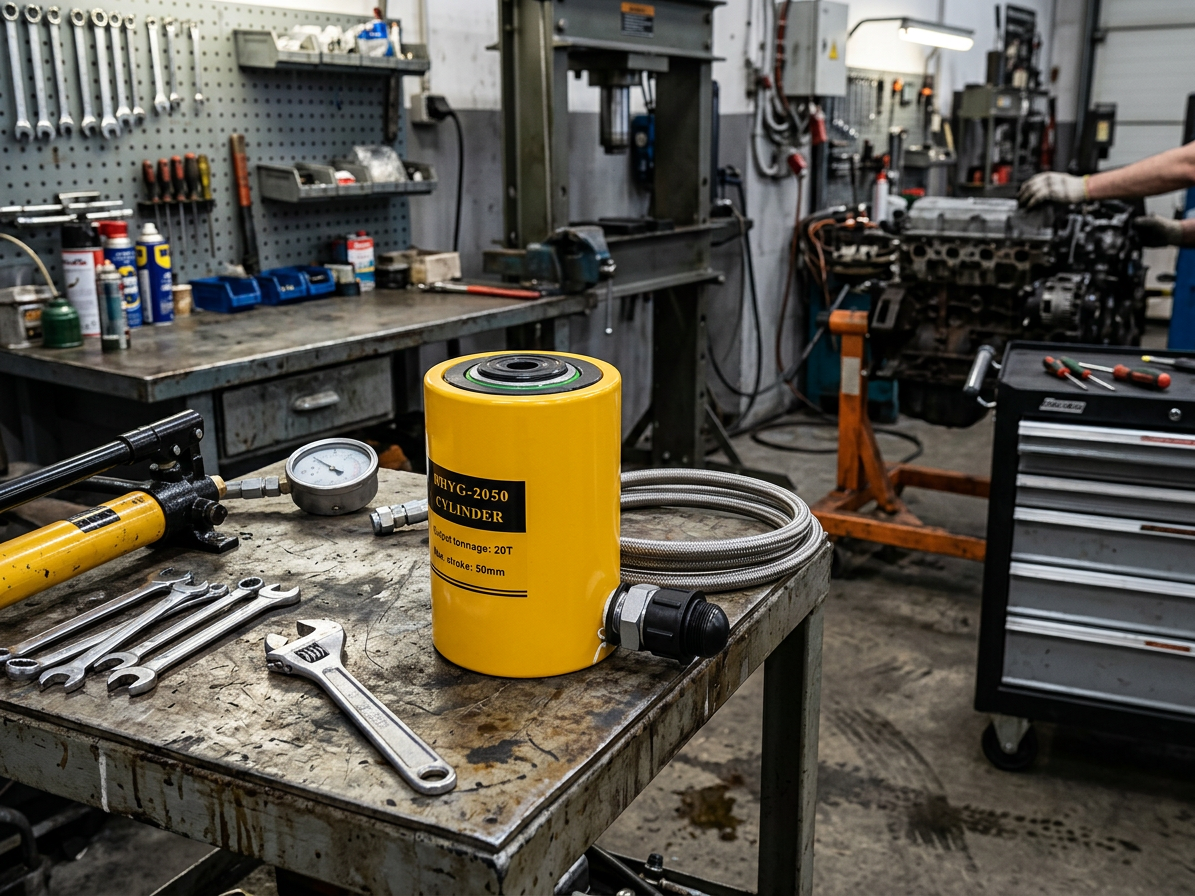

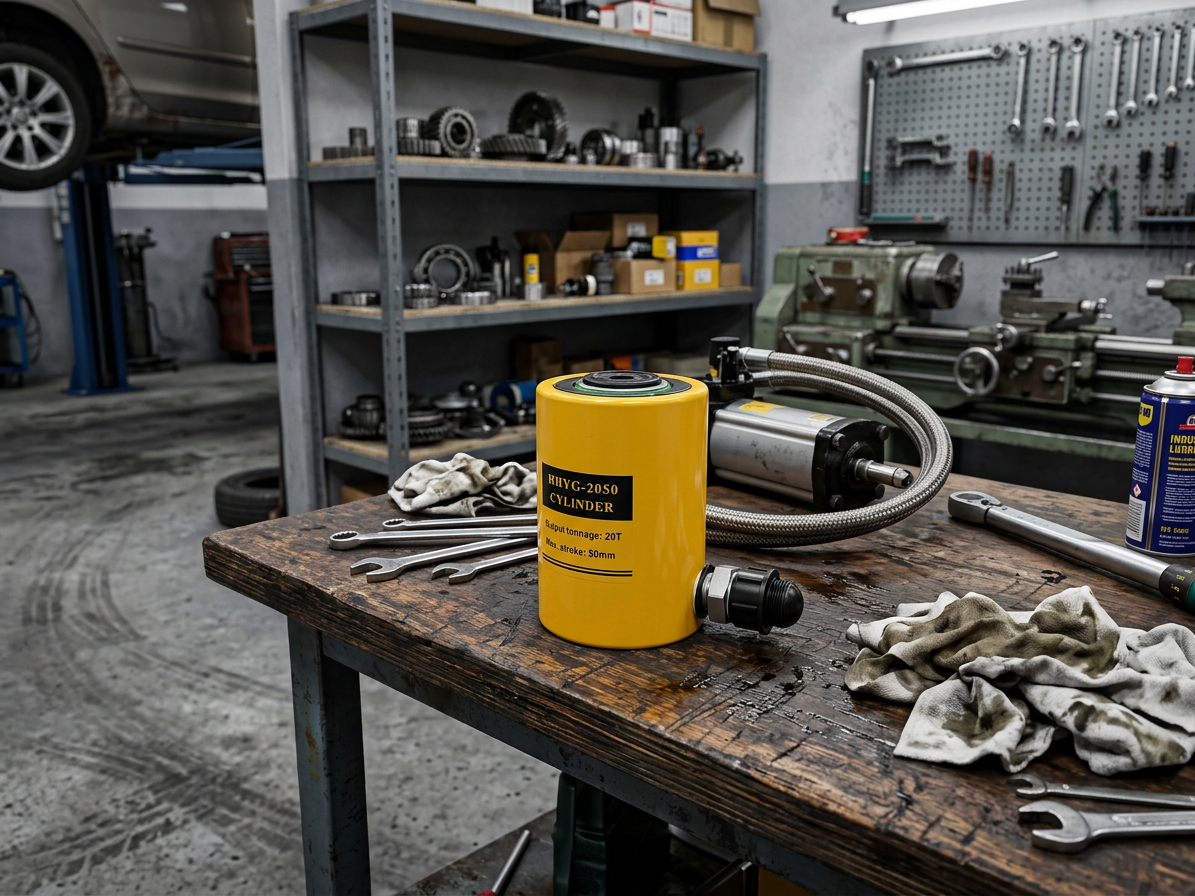

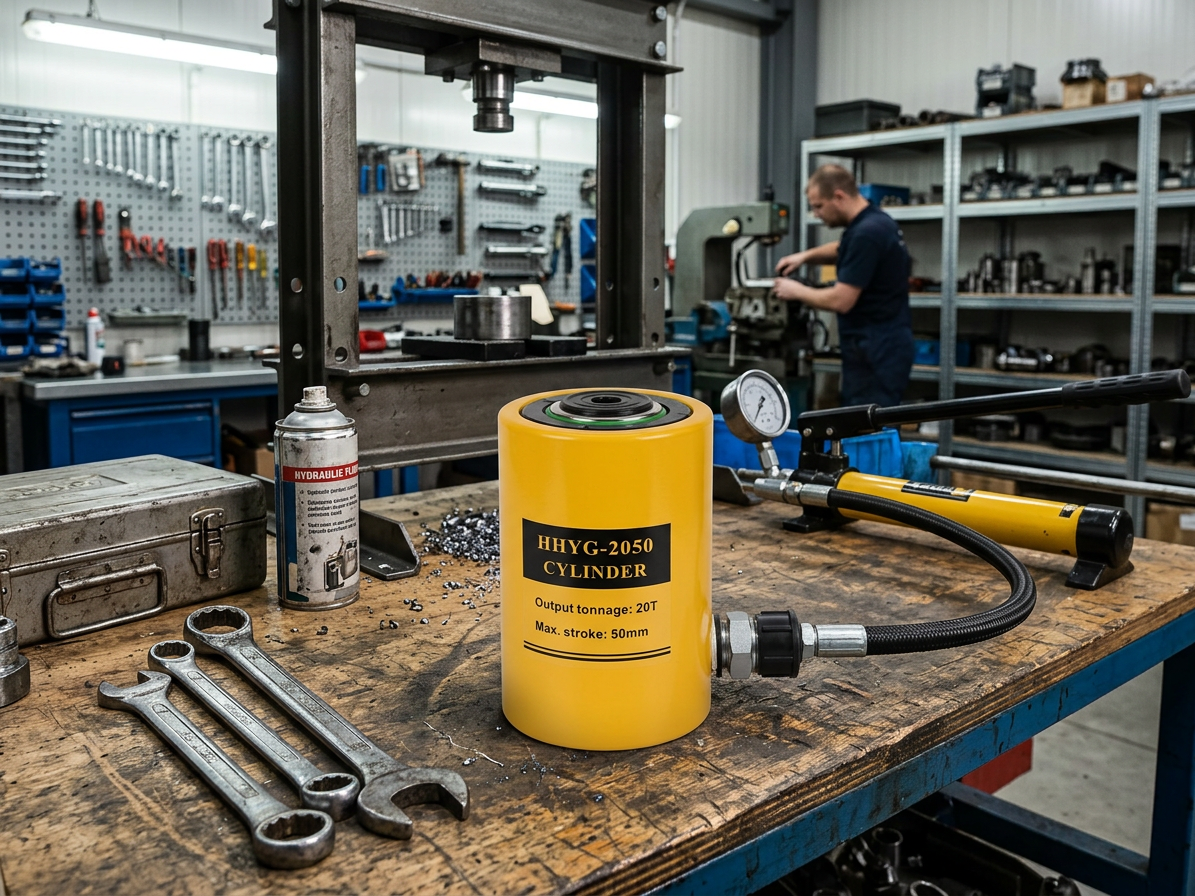

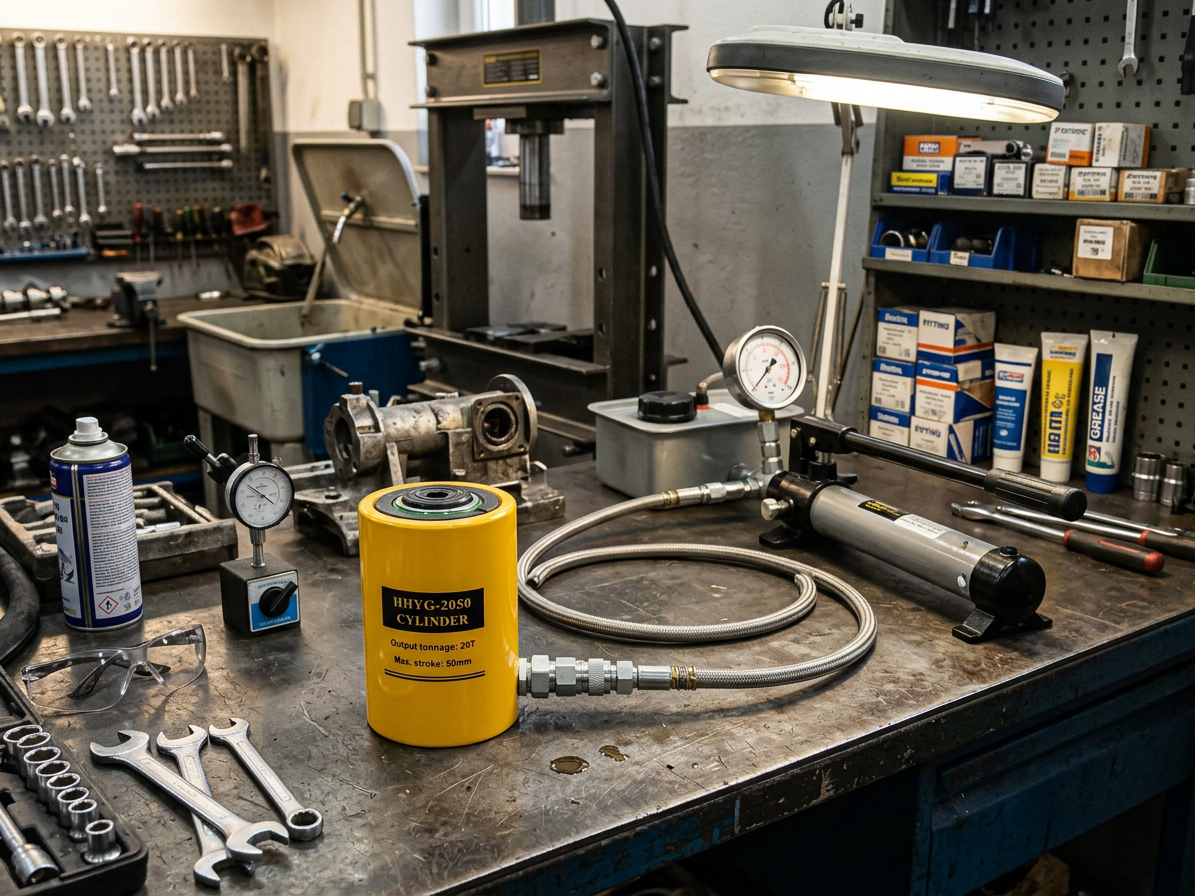

Hydraulický válec jednočinný univerzální, nosnost 20 tun - HHYG-2050
Jednočinný univerzální hydraulický válec, nosnost 20 000 kg, možnost použití ve všech pozicích – Genborx HHYG-2050
Používá se především ve stavebnictví, v průmyslu, při montáži a údržbě, v servisech, dílnách atd.
Hlavní výhody:
- standardní konstrukční výška
- kvalitní hydraulika s precizními těsnicími komponenty
- jednočinný hydraulický válec
- materiál: speciální vysokopevnostní legovaná ocel
- tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
- stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
- zpětný pohyb pístu zajišťuje integrovaná pružina s předpětím
- válec má rychlospojkovou přípojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
- kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
- válec je na konci výroby testován na 125 % kapacity
- vysoká provozní spolehlivost a dlouhá životnost
- jako zdroj tlaku se doporučuje ruční hydraulická pumpa 20 tun
Technické parametry:
- nosnost: 20 t
- zdvih: 50 mm
- výška se zasunutým pístem (A): 126 mm
- výška ve vysunutém stavu (B): 172 mm
- efektivní plocha válce: 28,3 cm2
- maximální pracovní tlak: 700 bar
- objem oleje: 157 cm3
- vnější průměr válce (D): 83 mm
- vnitřní průměr válce (E): 60 mm
- průměr pístu (F): 45 mm
- průměr tlačné koncovky (J): 27,5 mm
- hmotnost: 4 kg
Hydraulický válec jednočinný univerzální, nosnost 20 tun - HHYG-2050
Hydraulický válec 20 t, zdvih 50 mm – Genborx HHYG-2050
Jednočinné řešení pro lisování, zvedání a montážní práce

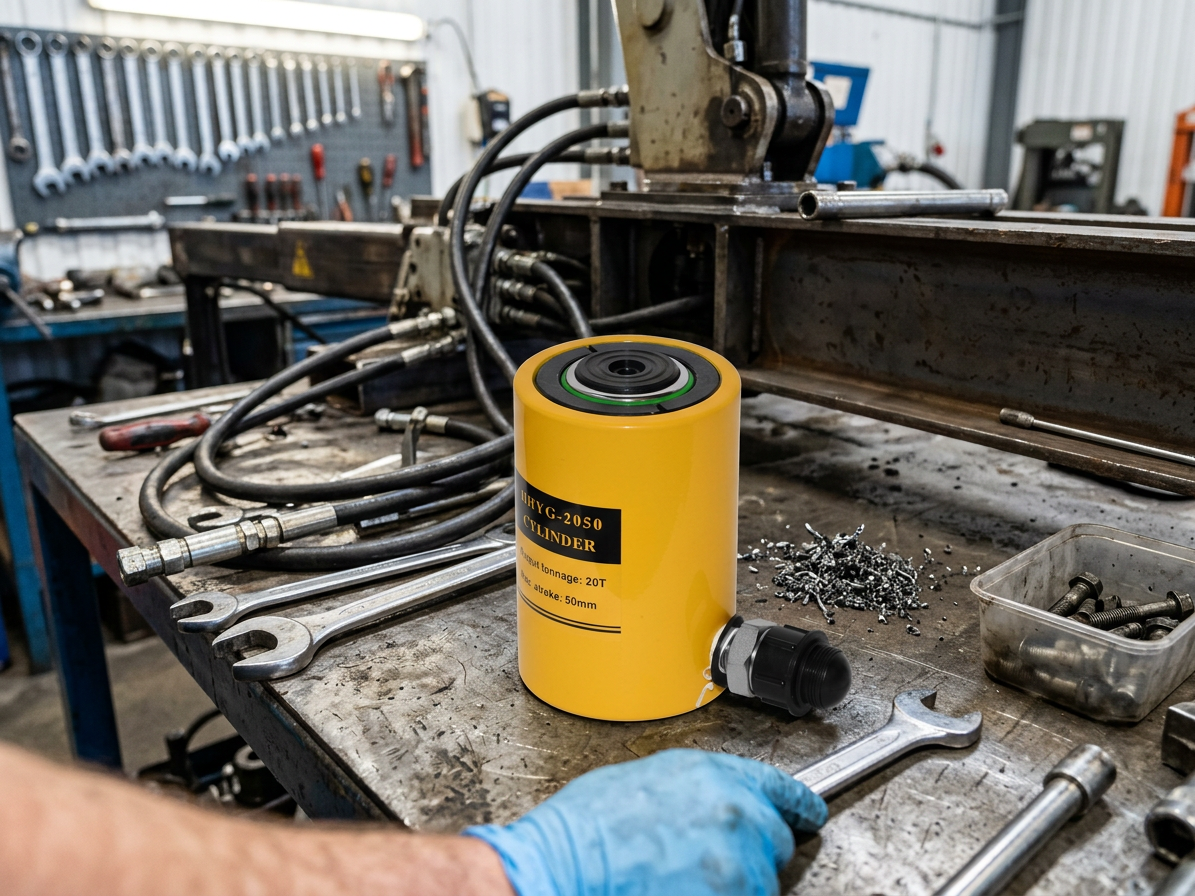

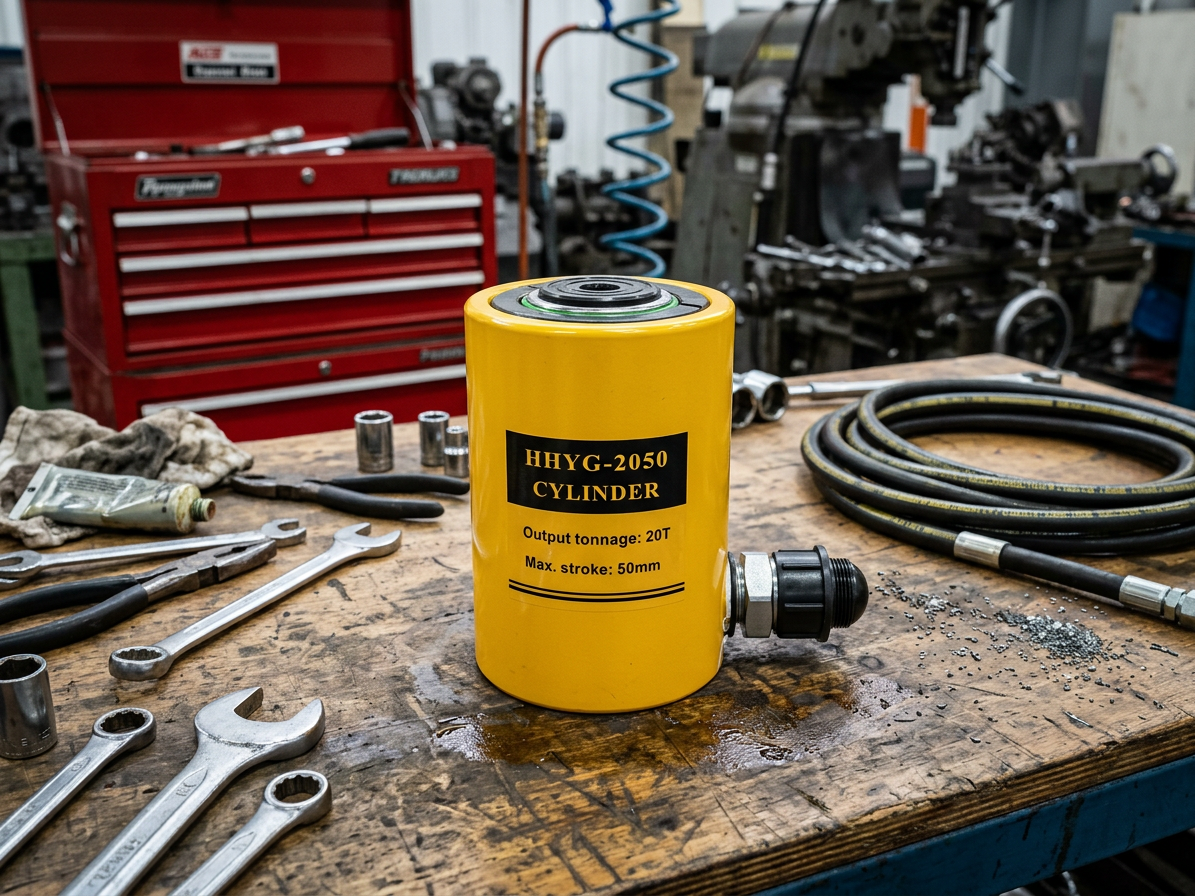

Genborx HHYG-2050 je univerzální jednočinný hydraulický válec s nosností 20 000 kg a zdvihem 50 mm. Je určen pro stavebnictví, průmysl, montáž, údržbu, autoservisy i dílny, kde je potřeba vyvinout vysokou tlačnou sílu.
Válec lze používat ve všech pracovních pozicích. Díky standardní konstrukční výšce, integrované vratné pružině a rychlospojkové přípojce představuje praktické řešení pro hydraulické práce s ruční pumpou o kapacitě 20 tun.
Technické informace
Nosnost 20 tun a pracovní tlak až 700 bar
Hydraulický válec je dimenzován na nosnost 20 t při maximálním pracovním tlaku 700 bar. Zdvih 50 mm umožňuje krátký, ale silový pohyb pístu při montáži, rovnání, lisování a dalších servisních úkonech.
| Nosnost | 20 t |
|---|---|
| Zdvih | 50 mm |
| Výška se zasunutým pístem (A) | 126 mm |
| Výška ve vysunutém stavu (B) | 172 mm |
| Efektivní plocha válce | 28,3 cm² |
| Maximální pracovní tlak | 700 bar |
| Objem oleje | 157 cm³ |
| Vnější průměr válce (D) | 83 mm |
| Vnitřní průměr válce (E) | 60 mm |
| Průměr pístu (F) | 45 mm |
| Průměr tlačné koncovky (J) | 27,5 mm |
| Přípojka | HH-II 3/8" NPT |
| Hmotnost | 4 kg |
Pro vytvoření tlaku se doporučuje použít ruční hydraulickou pumpu 20 tun. Před zapojením vždy zkontrolujte kompatibilitu závitu, rychlospojky, hadice a pumpy s používanou hydraulickou sestavou.
Konstrukce a materiály
Legovaná ocel, chromovaný píst a ochrana proti nečistotám
Tělo válce je vyrobeno ze speciální vysokopevnostní legované oceli, která je vhodná pro přenos vysokého zatížení. Píst má tvrdě pochromovaný povrch se zvýšenou odolností proti opotřebení a korozi, což podporuje stabilní funkci při pravidelném používání.
Stírací manžeta omezuje pronikání nečistot do pracovního prostoru a pomáhá prodlužovat životnost hydraulického mechanismu. Povrchová úprava vypalovaným smaltem zvyšuje odolnost válce proti korozi a ochranná protiprachová krytka chrání rychlospojku při skladování.
Hlavní výhody
Silový hydraulický pohyb v kompaktním provedení
Hlavní předností je kombinace nosnosti 20 tun, krátkého zdvihu 50 mm a standardní konstrukční výšky. Válec tak poskytuje vysokou tlačnou sílu v rozměrově úsporném provedení, které lze využít při různých montážních a servisních operacích.
Integrovaná pružina zajišťuje zpětný pohyb pístu po odlehčení. Precizní těsnicí komponenty, stírací manžeta, chromovaný píst a testování na 125 % kapacity přispívají k provozní spolehlivosti a dlouhé životnosti zařízení.
Jak hydraulický válec funguje
Jednočinný princip s pružinovým návratem pístu
Po přivedení hydraulického oleje pod tlak do válce se píst vysouvá a vytváří tlačnou sílu. Velikost síly závisí na tlaku hydraulické soustavy a efektivní ploše válce. Válec je jednočinný, takže hydraulika zajišťuje pracovní pohyb pouze jedním směrem.
Po uvolnění tlaku vrací píst do výchozí polohy integrovaná předepnutá pružina. Pro správnou funkci je nutné používat vhodnou hydraulickou pumpu, nepřekračovat maximální tlak 700 bar a pracovat pouze s řádně připojenými komponenty.
Pro koho je válec vhodný
Stavebnictví, průmysl, autoservisy i domácí dílny
Genborx HHYG-2050 najde uplatnění ve stavebnictví, průmyslové údržbě, montážních provozech, autoservisech a mechanických dílnách. Hodí se všude, kde je třeba kontrolovaně přenést vysokou tlačnou sílu bez použití elektrického nebo pneumatického pohonu.
Univerzální provedení umožňuje použití v libovolné poloze, což rozšiřuje možnosti instalace při opravách a montáži. Produkt ocení profesionální pracovníci i technicky zdatní uživatelé, kteří již mají odpovídající hydraulickou pumpu a příslušenství.
Použití a připojení

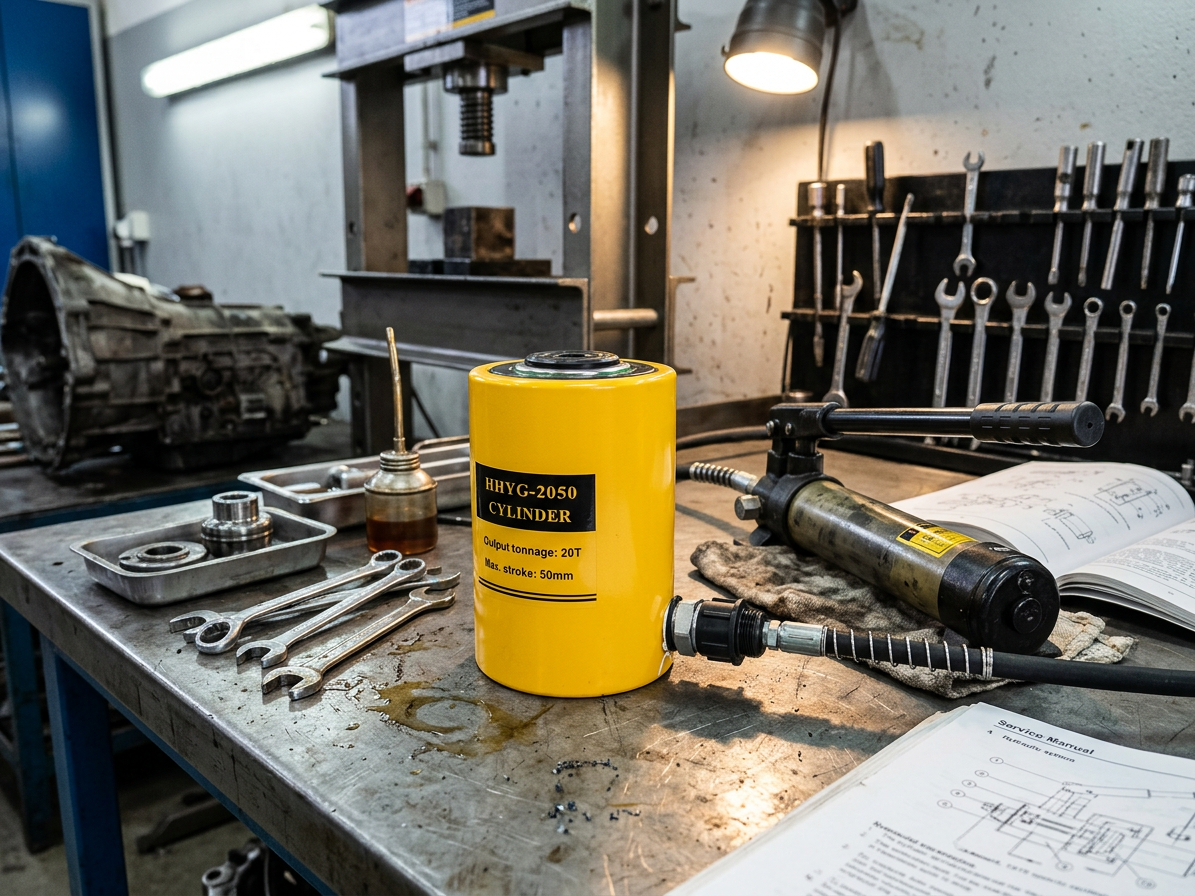

Práce s ruční hydraulickou pumpou 20 tun
Před použitím válec umístěte na stabilní a dostatečně pevnou plochu tak, aby tlačná koncovka působila v ose zatížení. Připojte hydraulickou pumpu přes rychlospojku HH-II 3/8" NPT a před zahájením práce zkontrolujte těsnost všech spojů, stav hadice a správné usazení válce.
Válec používejte pouze v mezích nosnosti 20 t a maximálního tlaku 700 bar. Po dokončení práce tlak bezpečně uvolněte, chraňte rychlospojku protiprachovou krytkou a zařízení skladujte čisté, suché a chráněné před mechanickým poškozením.
Důležité upozornění
Bezpečná práce s vysokým hydraulickým tlakem
Hydraulický válec pracuje s tlakem až 700 bar, proto před každým použitím ověřte technický stav válce, pumpy, hadice, rychlospojky i dosedacích ploch. Nikdy nepřekračujte uvedenou nosnost ani nepoužívejte zařízení s poškozenými nebo netěsnými součástmi.
Při zvedání nebo podpírání břemen zajistěte stabilitu a použijte vhodné podpěry; samotný hydraulický válec není náhradou za bezpečné mechanické podepření. Před nákupem ověřte kompatibilitu přípojky a dostupnost hydraulické pumpy 20 tun.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 8596386012093 |
