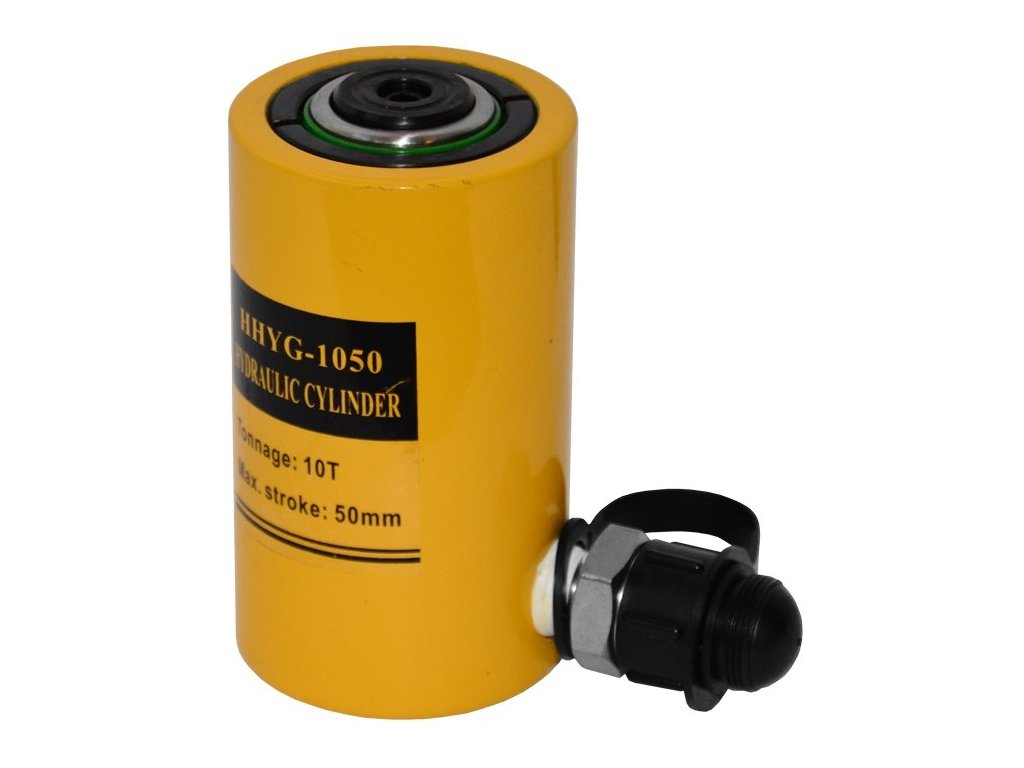

Hydraulický válec jednočinný univerzální, nosnost 10 tun - HHYG-1050
Jednočinný univerzální hydraulický válec, nosnost 10 000 kg, možnost použití ve všech pozicích – Genborx HHYG-1050
Používá se především ve stavebnictví, v průmyslu, při montáži a údržbě, v servisech, dílnách atd.
Hlavní výhody:
- standardní konstrukční výška
- kvalitní hydraulika s precizními těsnicími komponenty
- jednočinný hydraulický válec
- materiál: speciální vysokopevnostní legovaná ocel
- tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
- stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
- zpětný pohyb pístu zajišťuje integrovaná pružina s předpětím
- válec má rychlospojkovou přípojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
- kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
- válec je na konci výroby testován na 125 % kapacity
- vysoká provozní spolehlivost a dlouhá životnost
- jako zdroj tlaku se doporučuje ruční hydraulická pumpa 10 tun
Technické parametry:
- nosnost: 10 t
- zdvih: 50 mm
- výška se zasunutým pístem (A): 122 mm
- výška ve vysunutém stavu (B): 172 mm
- efektivní plocha válce: 15,9 cm2
- maximální pracovní tlak: 700 bar
- objem oleje: 85 cm3
- vnější průměr válce (D): 68 mm
- vnitřní průměr válce (E): 45 mm
- průměr pístu (F): 36 mm
- průměr tlačné koncovky (J): 27,5 mm
- hmotnost: 3,1 kg

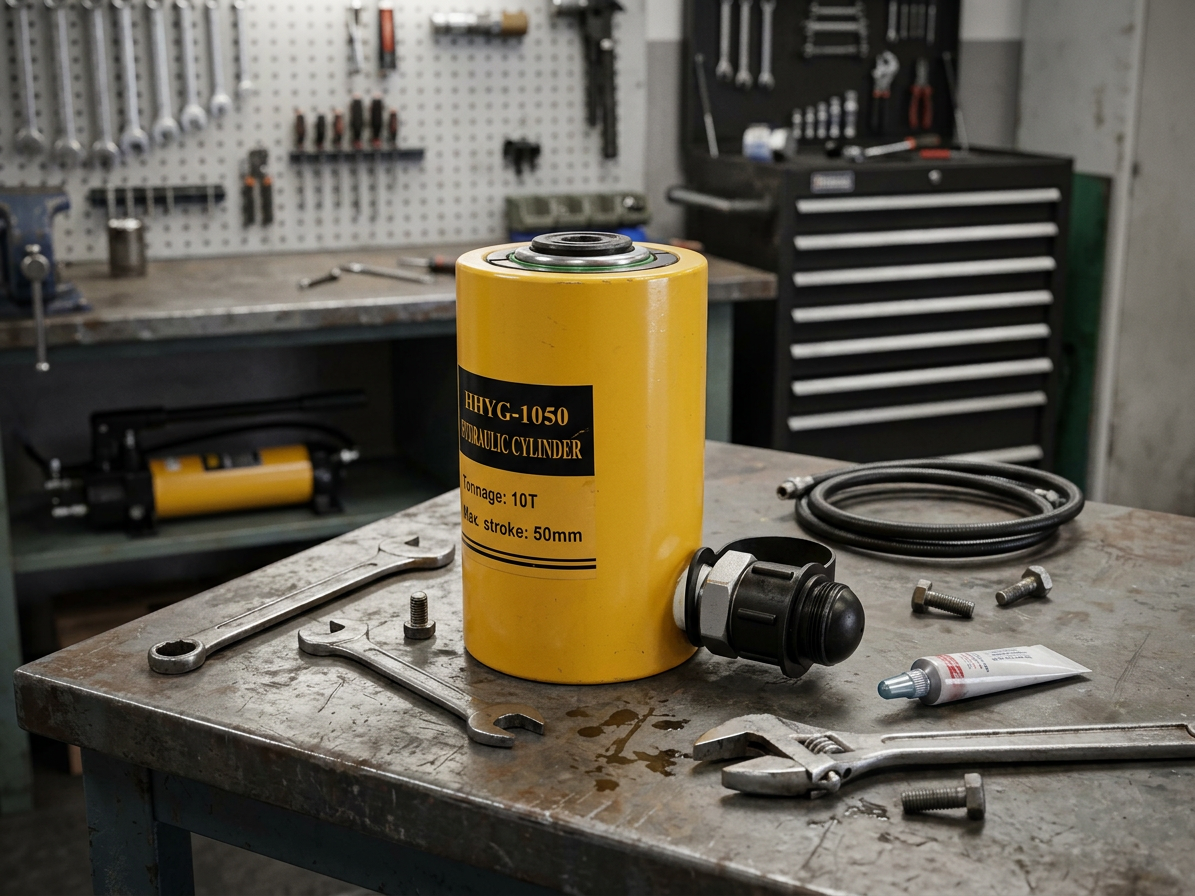

Hydraulický válec jednočinný univerzální, nosnost 10 tun - HHYG-1050
Hydraulický válec HHYG-1050, 10 t
Univerzální jednočinné řešení pro zvedání a lisování
Hydraulický válec Genborx HHYG-1050 je jednočinný válec s nosností 10 000 kg, určený pro stavebnictví, průmysl, montáž, údržbu, servisy a dílny. Díky konstrukci umožňující použití ve všech pozicích se snadno přizpůsobí konkrétním pracovním podmínkám.
Válec využívá hydraulický tlak k vysunutí pístu a integrovaná předepnutá pružina zajišťuje jeho zpětný pohyb. Jako zdroj tlaku se doporučuje použít ruční hydraulickou pumpu s kapacitou 10 tun.
Technické informace
Zdvih 50 mm a pracovní tlak až 700 bar
Rozměry a tlakové parametry určují rozsah použití válce. Zdvih pístu činí 50 mm, maximální pracovní tlak je 700 bar a efektivní plocha válce dosahuje 15,9 cm².
| Nosnost | 10 t |
|---|---|
| Zdvih | 50 mm |
| Výška se zasunutým pístem (A) | 122 mm |
| Výška ve vysunutém stavu (B) | 172 mm |
| Efektivní plocha válce | 15,9 cm² |
| Maximální pracovní tlak | 700 bar |
| Objem oleje | 85 cm³ |
| Vnější průměr válce (D) | 68 mm |
| Vnitřní průměr válce (E) | 45 mm |
| Průměr pístu (F) | 36 mm |
| Průměr tlačné koncovky (J) | 27,5 mm |
| Přípojka | Rychlospojka HH-II 3/8" NPT s protiprachovou krytkou |
| Materiál | Speciální vysokopevnostní legovaná ocel |
| Hmotnost | 3,1 kg |
Konstrukce a hydraulické provedení
Pevné materiály a ochrana proti opotřebení
Tělo válce je vyrobeno ze speciální vysokopevnostní legované oceli. Píst má tvrdě pochromovaný povrch, který zvyšuje jeho odolnost proti opotřebení a korozi při běžném provozu.
Precizní těsnicí komponenty podporují spolehlivou funkci hydrauliky. Stírací manžeta omezuje pronikání nečistot do pracovního prostoru a pomáhá prodlužovat životnost válce. Povrch chrání vypalovaný smalt se zvýšenou odolností proti korozi.
Hlavní výhody
Spolehlivý přenos síly při kompaktních rozměrech
Jednočinné provedení nabízí jednoduchý princip práce: tlak hydraulického oleje vysouvá píst a integrovaná předepnutá pružina zajišťuje jeho návrat. Standardní konstrukční výška usnadňuje začlenění válce do běžných pracovních sestav.
Mezi praktické přednosti patří možnost použití ve všech pozicích, rychlospojková přípojka HH-II 3/8" NPT, ochranná protiprachová krytka a testování válce na 125 % jeho kapacity na konci výroby.

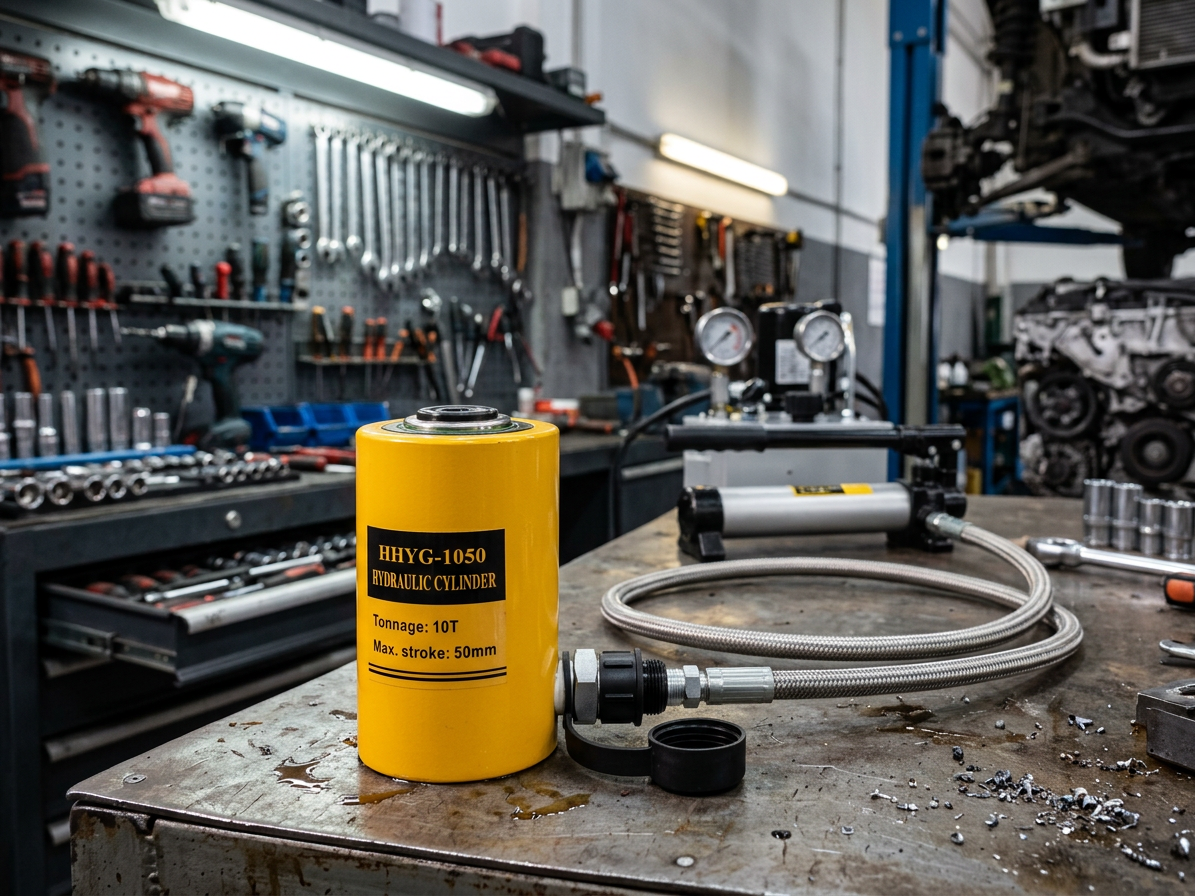

Jak hydraulický válec funguje
Přeměna hydraulického tlaku na lineární pohyb
Po připojení k hydraulické pumpě proudí olej pod tlakem do válce. Vzniklý tlak působí na efektivní plochu pístu a vytváří lineární sílu s nosností až 10 tun při maximálním pracovním tlaku 700 bar.
Po uvolnění tlaku se píst vrací pomocí integrované pružiny. Válec je určen pro jednočinné aplikace, proto je před použitím nutné ověřit, zda konkrétní pracovní sestava vyžaduje právě tento typ návratu pístu.

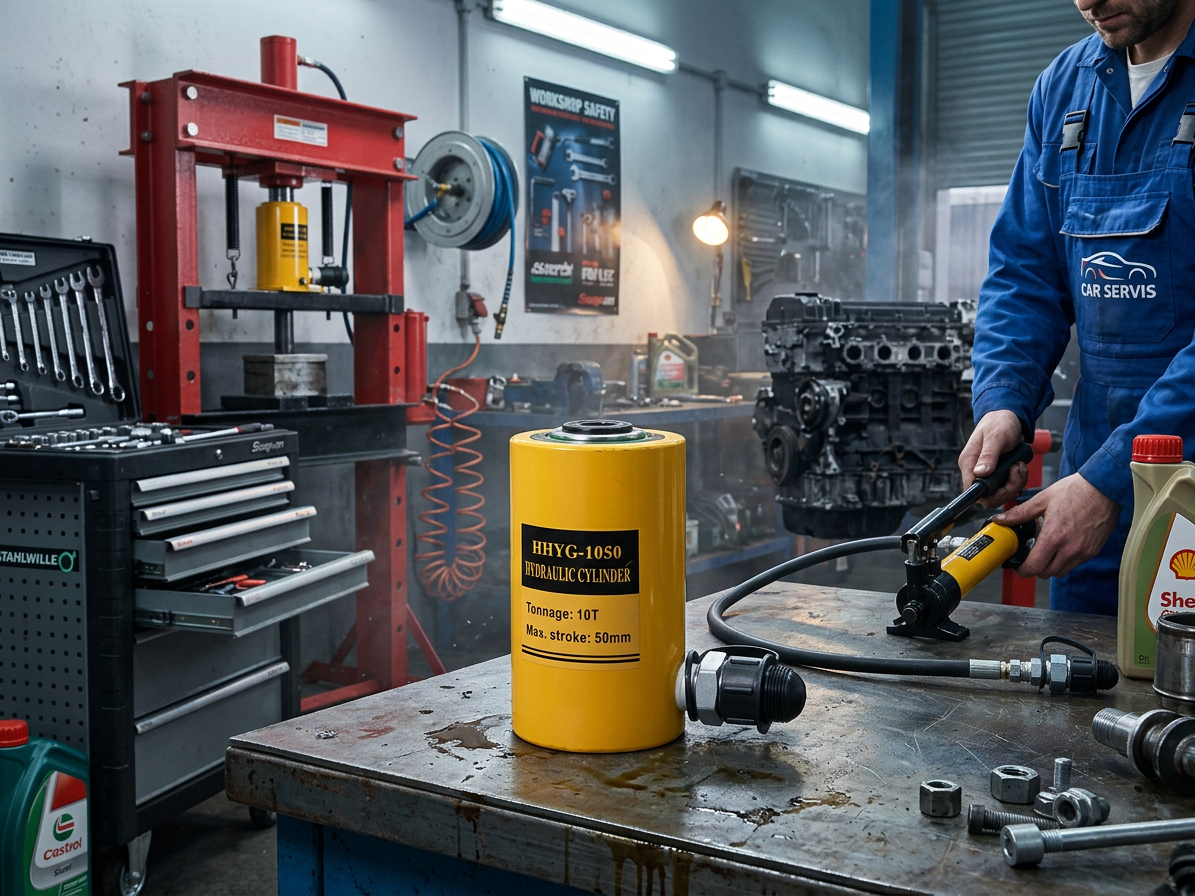

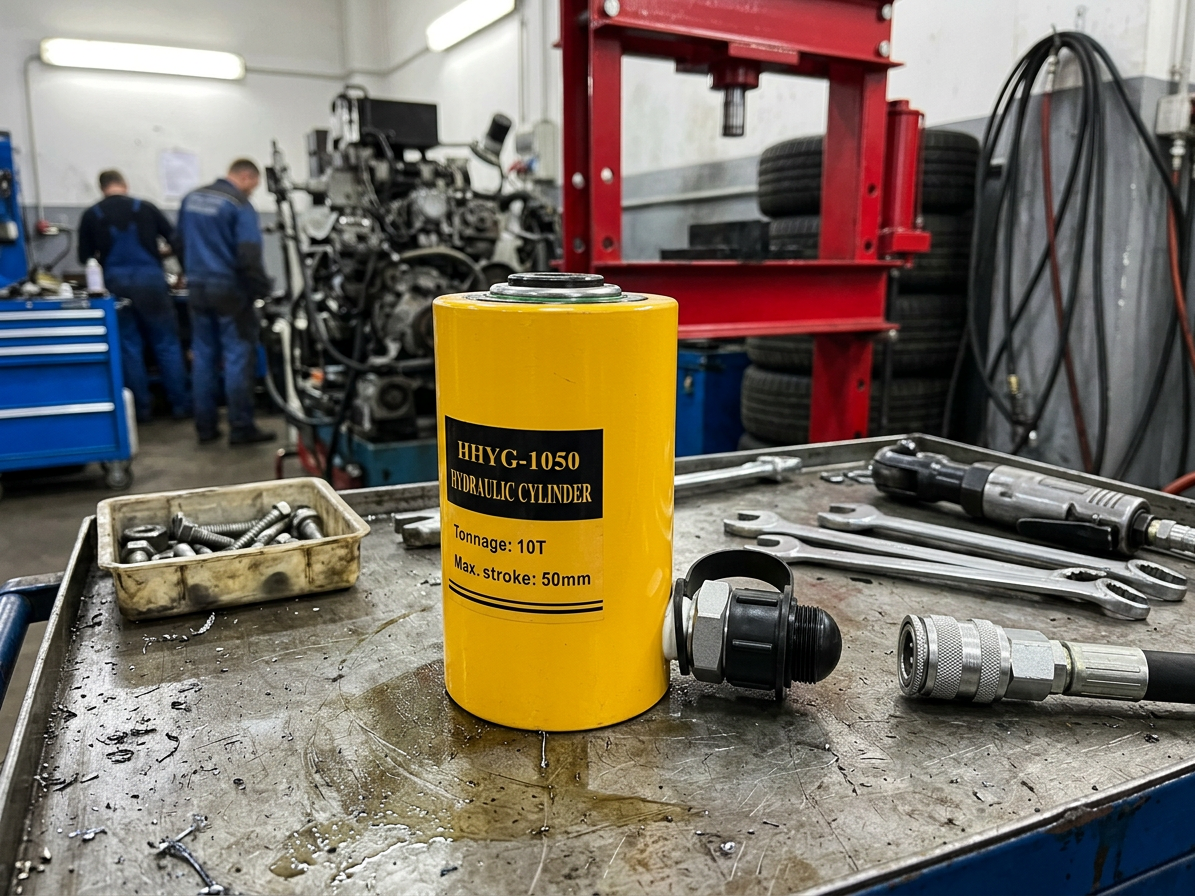

Použití v dílně a průmyslu
Pro montáž, údržbu, zvedání a servisní práce
Válec lze využít ve stavebnictví, průmyslové údržbě, při montáži a opravách nebo v autoservisech a dílnách. Před připojením zkontrolujte vhodnost pumpy, stav rychlospojky, pracovní prostor a správné podepření zatěžovaného dílu.
Jako zdroj tlaku použijte ruční hydraulickou pumpu s kapacitou 10 tun. Během práce nepřekračujte nosnost 10 t ani maximální tlak 700 bar a dbejte na stabilní uložení válce i zatíženého prvku.
Bezpečné používání a údržba
Dodržení limitů je důležité pro bezpečný provoz
Hydraulický válec pracuje s vysokým tlakem, proto před použitím ověřte těsnost spojů, správné zapojení a neporušenost pístu i těla válce. Nikdy nepřekračujte uvedenou nosnost nebo maximální pracovní tlak a nepoužívejte poškozené součásti.
Rychlospojku chraňte dodanou protiprachovou krytkou a pracovní plochy udržujte čisté. Stírací manžeta omezuje vnikání nečistot, nenahrazuje však pravidelnou kontrolu hydraulického systému a těsnicích prvků.
Často kladené otázky a výběr
Co ověřit před použitím válce HHYG-1050
Pro koho je válec vhodný? Pro stavební, průmyslové, montážní a servisní práce, kde je potřeba jednočinný hydraulický válec s nosností 10 tun.
Proč zvolit tento model? Nabízí zdvih 50 mm, použití ve všech pozicích, odolný pochromovaný píst, rychlospojku a zpětný pohyb pomocí integrované pružiny.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 8596386012086 |
