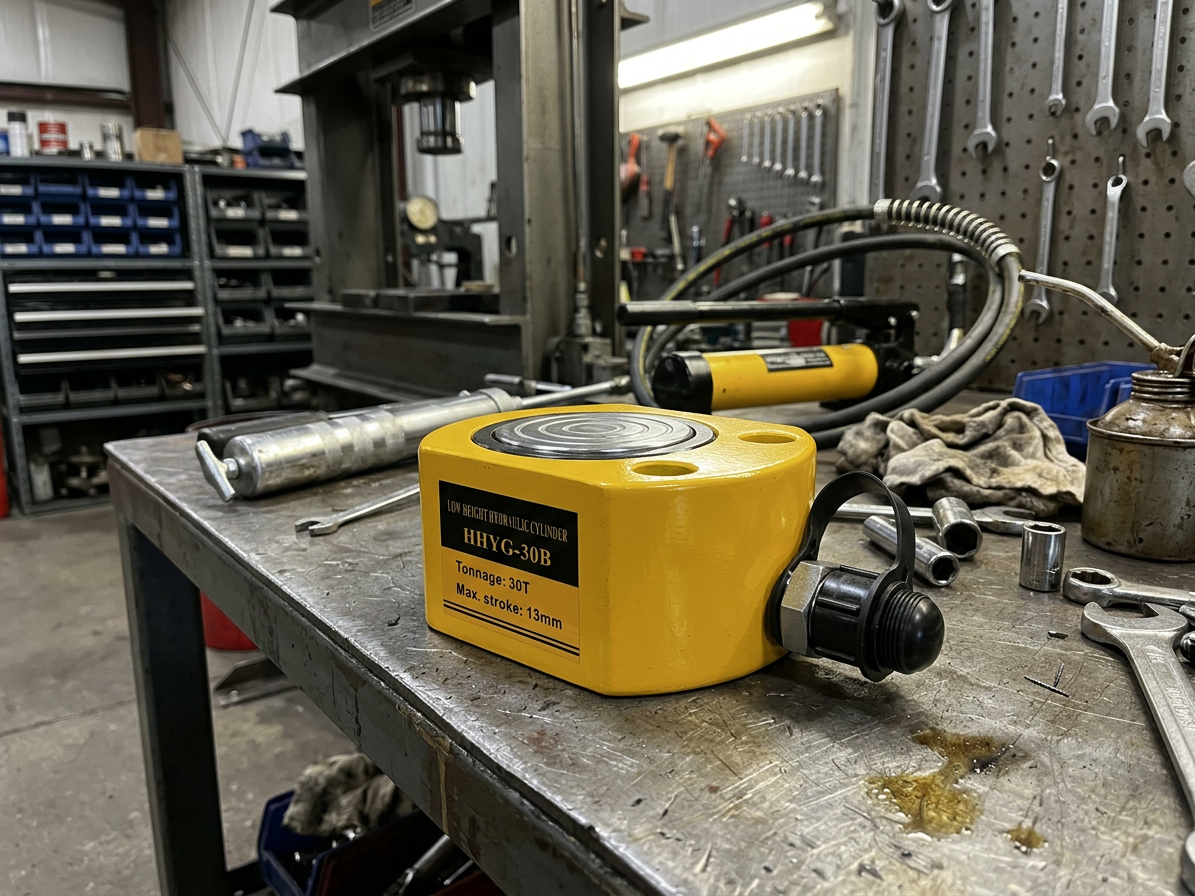

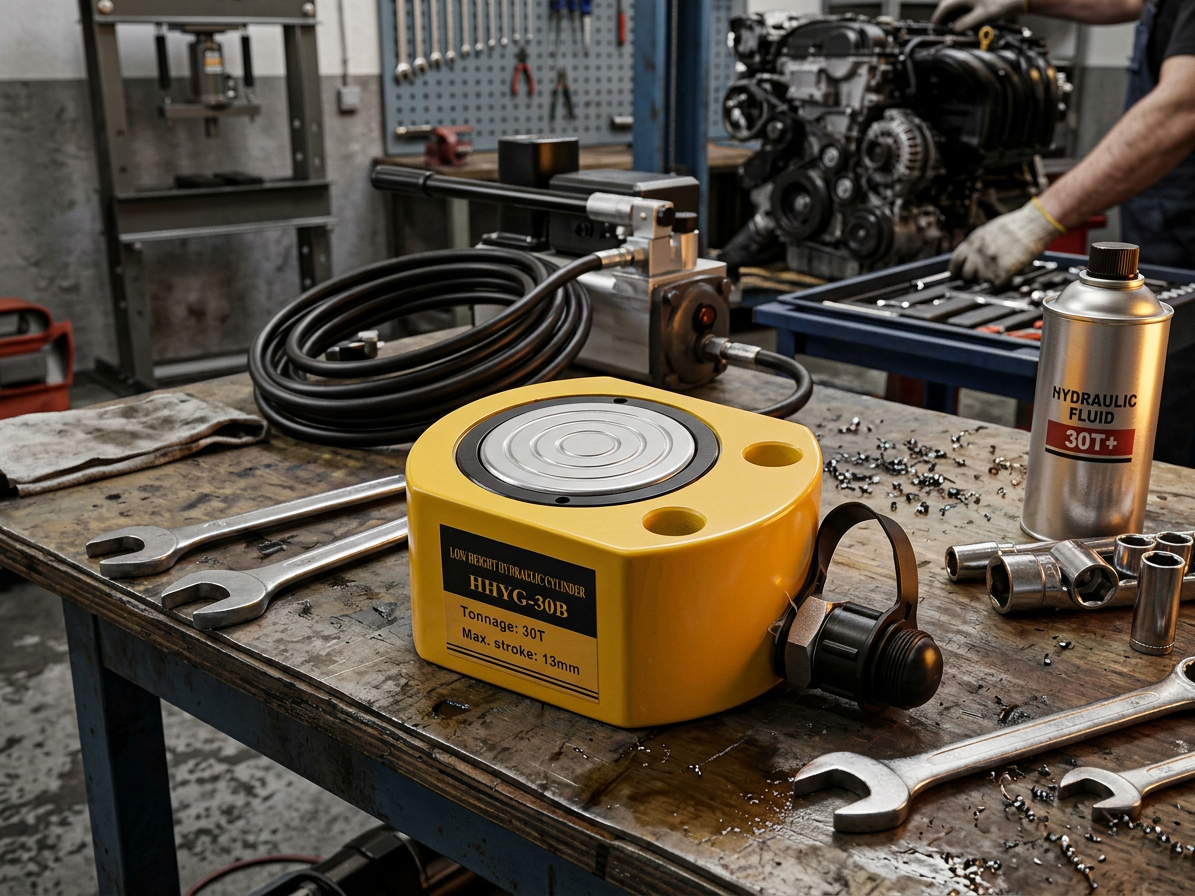

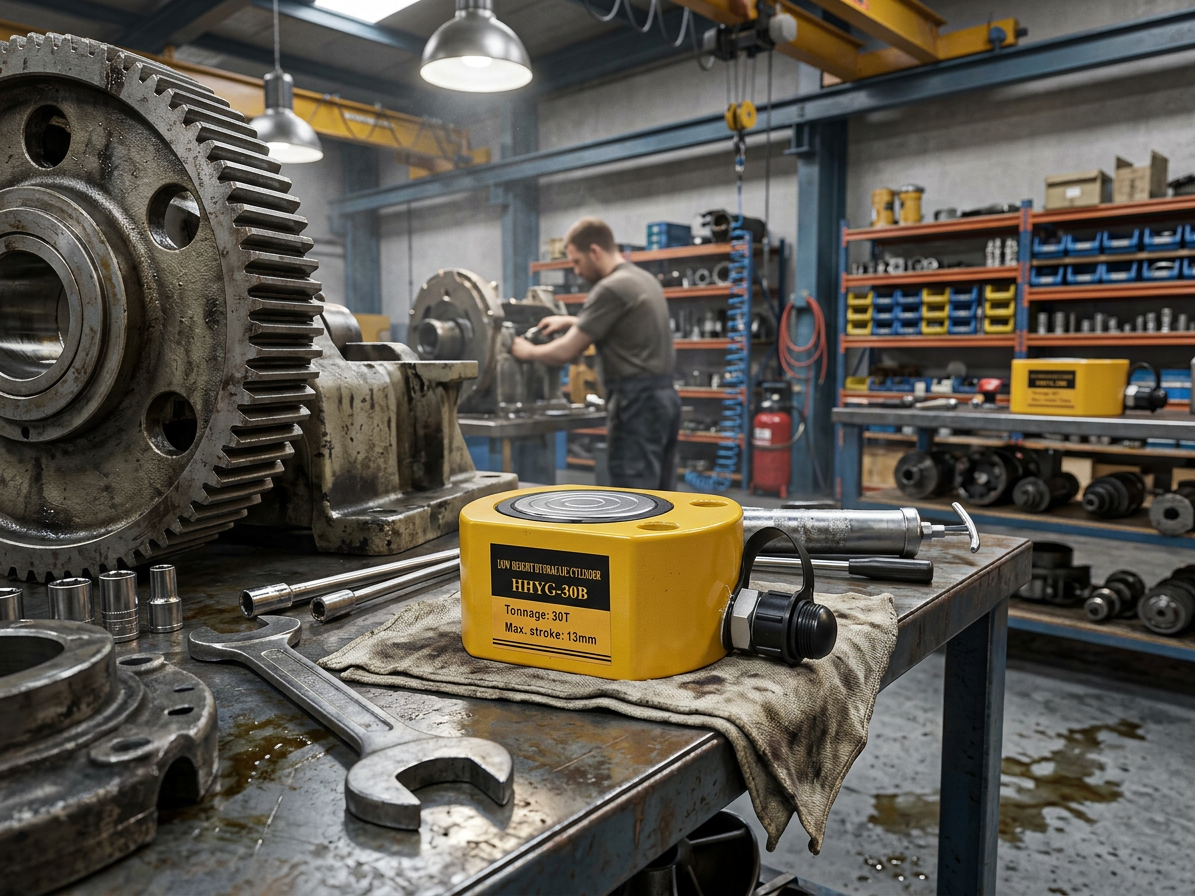

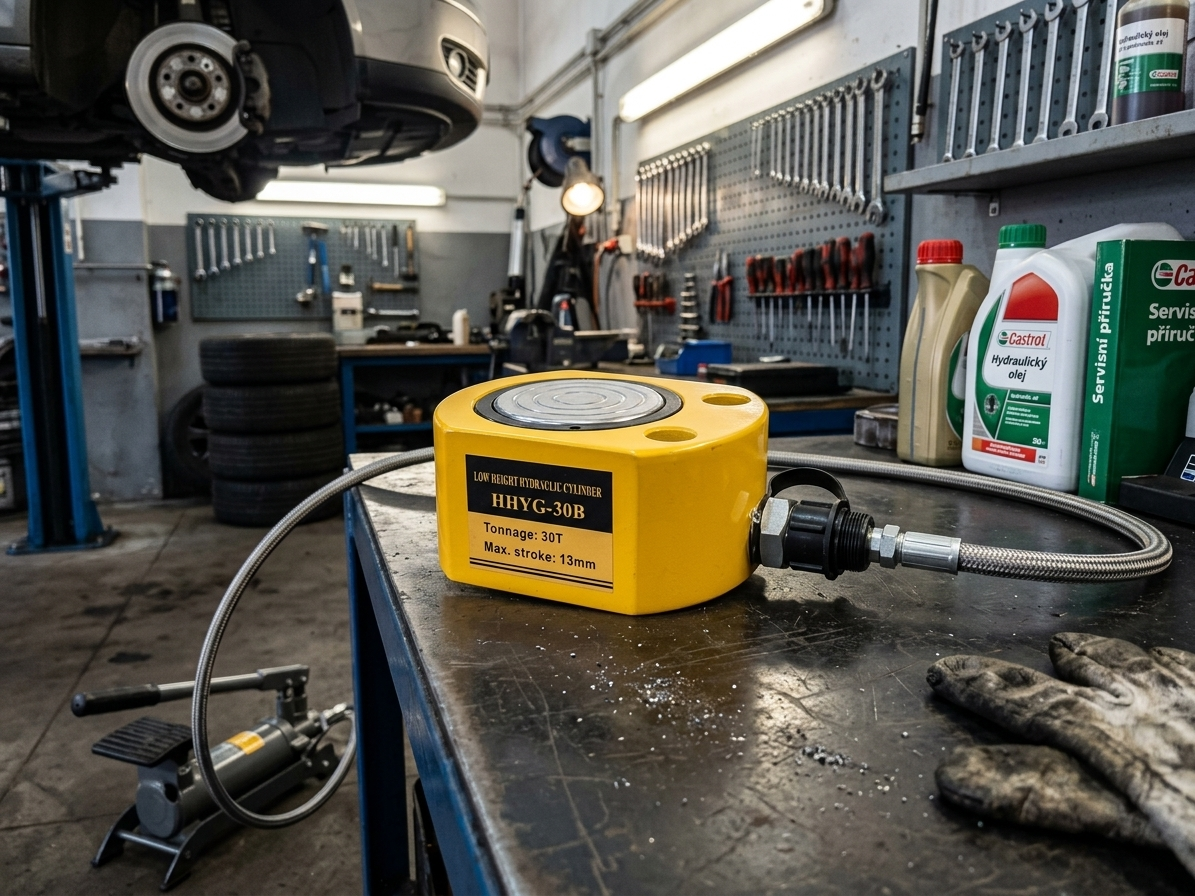

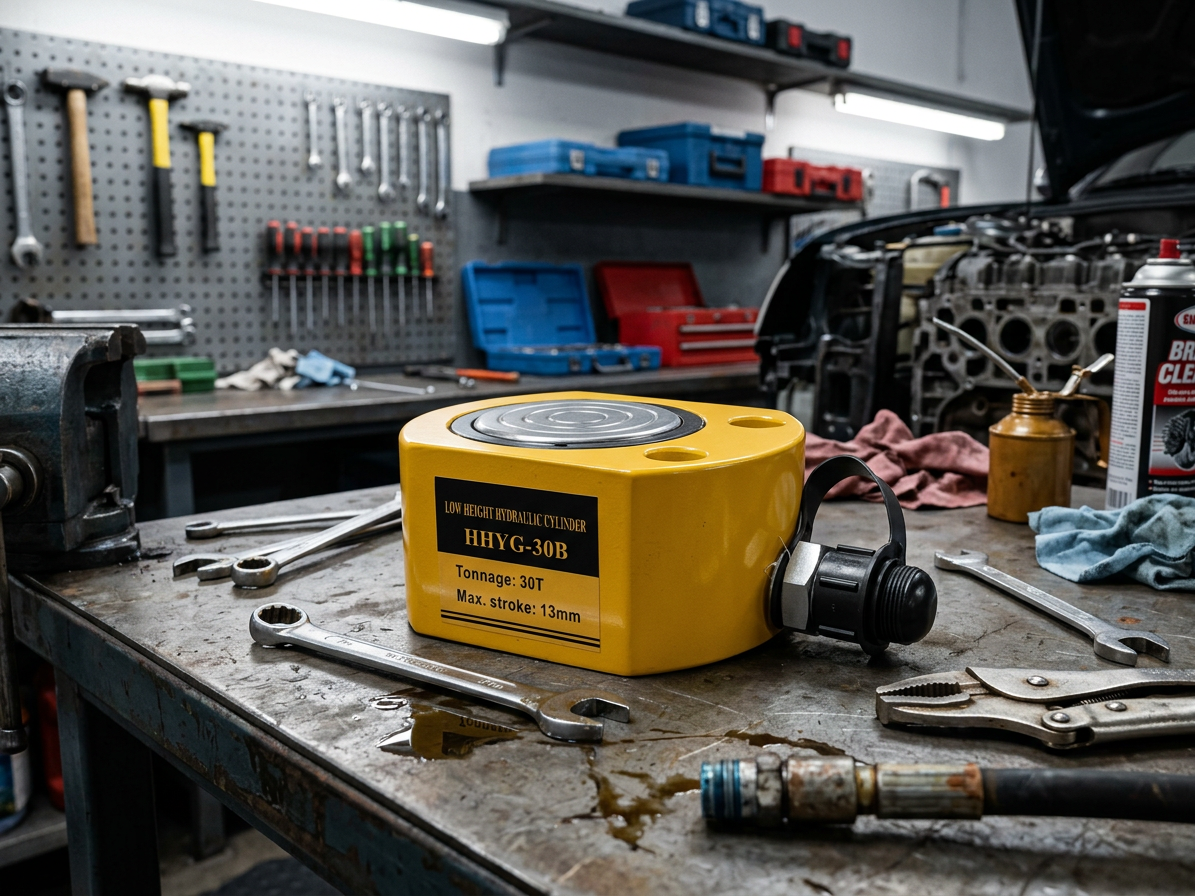

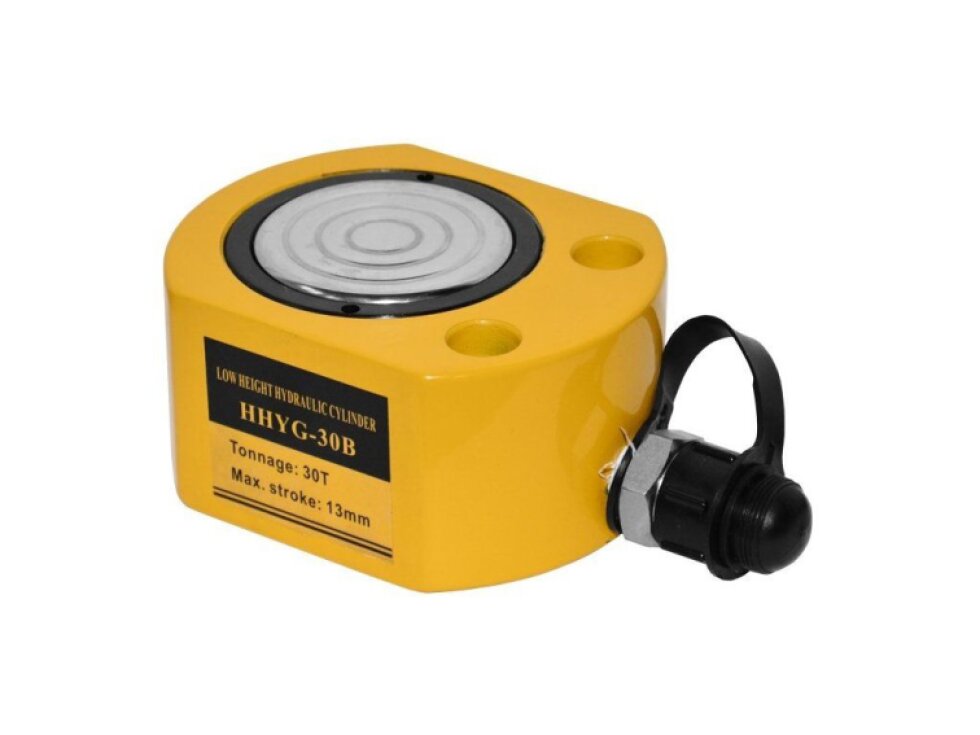

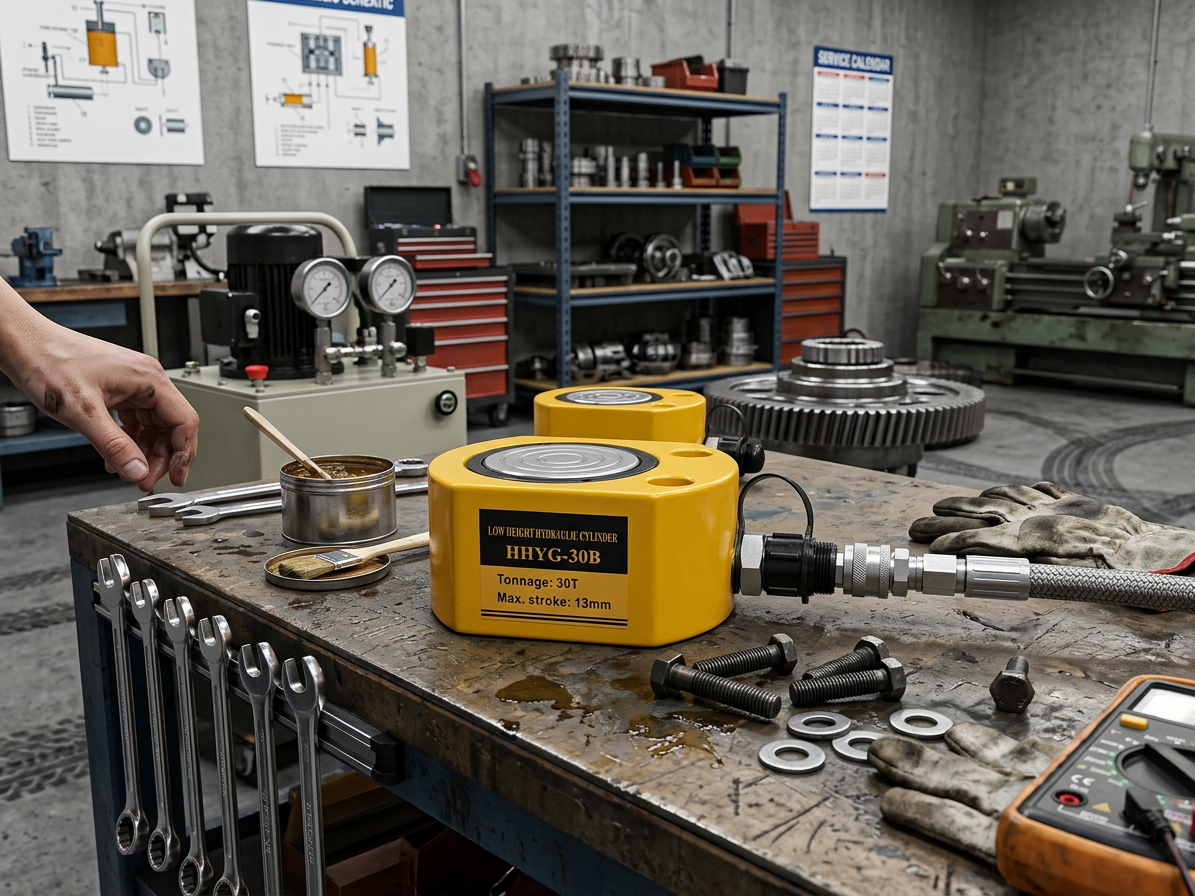

Hydraulický válec nízký, nosnost 30 tun - HHYG-30B
Univerzální jednočinný hydraulický válec se sníženou výškou 62 mm, nosnost 30 000 kg – Genborx HHYG-30B
Používá se ve stavebnictví, v průmyslu, v elektrárnách, při montáži a údržbě, např. při ustavování strojů na základ, jako první válec před nasazením válců s větším zdvihem atd.
Připojuje se k hydraulické pumpě.
Hlavní výhody:
- nízká konstrukční výška
- kvalitní hydraulika s precizními těsnicími komponenty
- jednočinný hydraulický válec
- materiál: speciální vysokopevnostní legovaná ocel
- tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
- stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
- zpětný pohyb pístu zajišťuje integrovaná pružina s předpětím
- válec má rychlospojkovou přípojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
- kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
- válec je na konci výroby testován na 125 % kapacity
- vysoká provozní spolehlivost a dlouhá životnost
Technické parametry:
- nosnost: 30 t
- zdvih: 13 mm
- výška se zasunutým pístem (A): 62 mm
- výška ve vysunutém stavu (B): 75 mm
- efektivní plocha válce: 44,2 cm2
- maximální pracovní tlak: 700 bar
- objem oleje: 55 cm3
- vnější průměr válce (D x L): 123 x 98 mm
- vnitřní průměr válce (E): 75 mm
- průměr pístu (F): 64 mm
- hmotnost: 4,6 kg
Hydraulický válec nízký, nosnost 30 tun - HHYG-30B
Hydraulický válec Genborx HHYG-30B, 30 t
Nízkoprofilové zvedání v omezeném prostoru
Genborx HHYG-30B je univerzální jednočinný hydraulický válec s nosností 30 tun a konstrukční výškou pouze 62 mm. Hodí se pro stavebnictví, průmysl, elektrárny, montáž i údržbu, například při ustavování strojů na základ nebo jako první válec před použitím válců s větším zdvihem.
Válec se připojuje k hydraulické pumpě a umožňuje vyvinout sílu až 30000 kg při maximálním pracovním tlaku 700 bar. Nízké provedení usnadňuje nasazení tam, kde není dostatek prostoru pro běžný hydraulický válec. Model HHYG-30B je určen pro práci vyžadující vysokou nosnost při krátkém zdvihu.
Technické informace
Přesné parametry pro správný výběr
| Typ | Jednočinný hydraulický válec |
|---|---|
| Nosnost | 30 t / 30000 kg |
| Zdvih | 13 mm |
| Výška se zasunutým pístem (A) | 62 mm |
| Výška ve vysunutém stavu (B) | 75 mm |
| Efektivní plocha válce | 44,2 cm² |
| Maximální pracovní tlak | 700 bar |
| Objem oleje | 55 cm³ |
| Vnější průměr válce (D × L) | 123 × 98 mm |
| Vnitřní průměr válce (E) | 75 mm |
| Průměr pístu (F) | 64 mm |
| Připojení | Rychlospojková přípojka HH-II 3/8" NPT |
| Hmotnost | 4,6 kg |
Zdvih 13 mm určuje rozsah vysunutí pístu, nikoli celkovou výšku zdvihu většího válce. Při výběru je proto nutné zohlednit dostupný prostor, požadovanou nosnost, pracovní tlak pumpy a způsob podepření zvedaného břemene.
Provedení a konstrukce
Odolné materiály a ochrana hydrauliky
Těleso válce je vyrobeno ze speciální vysokopevnostní legované oceli. Píst má tvrdě chromovaný povrch, který zvyšuje odolnost proti opotřebení a korozi. Povrchová úprava vypalovaným smaltem poskytuje zvýšenou ochranu proti korozi při používání v dílně, provozu i servisním prostředí.
Precizní těsnicí komponenty podporují spolehlivou funkci hydrauliky. Stírací manžeta omezuje pronikání nečistot k pístu a pomáhá prodlužovat životnost válce. Po ukončení výroby je každý válec testován na 125 % jmenovité kapacity, což ověřuje jeho funkci před uvedením do provozu.
Hlavní výhody hydraulického válce
Vysoká síla v kompaktním provedení
Nízká konstrukční výška 62 mm umožňuje vložení válce do míst s omezenou světlostí. Nosnost 30 tun poskytuje značnou zvedací sílu při ustavování a posouvání těžkých strojů, konstrukcí nebo dalších břemen. Krátký zdvih 13 mm je vhodný pro počáteční nadzvednutí před nasazením dalšího vybavení.
Jednočinné provedení zjednodušuje zapojení k hydraulické pumpě. Integrovaná předepnutá pružina zajišťuje zpětný pohyb pístu po uvolnění tlaku. Rychlospojka HH-II 3/8" NPT a protiprachová krytka usnadňují připojení a chrání přípojku při skladování nebo přepravě.
Jak hydraulický válec funguje
Přenos tlaku oleje na píst
Po připojení k hydraulické pumpě proudí tlakový olej do válce a působí na efektivní plochu pístu. Vzniklá hydraulická síla vysouvá píst, který zvedá nebo posouvá zatížený prvek. Po uvolnění tlaku vrací píst do výchozí polohy integrovaná předepnutá pružina.
Jde o jednočinný hydraulický válec, proto je pracovní pohyb vyvolán tlakem oleje pouze jedním směrem a návrat zajišťuje pružina. Válec musí být používán s pumpou a příslušenstvím vhodným pro maximální pracovní tlak 700 bar. Krátký zdvih je třeba započítat do pracovního postupu.
Použití v dílně a průmyslu
Praktická pomoc při montáži a údržbě

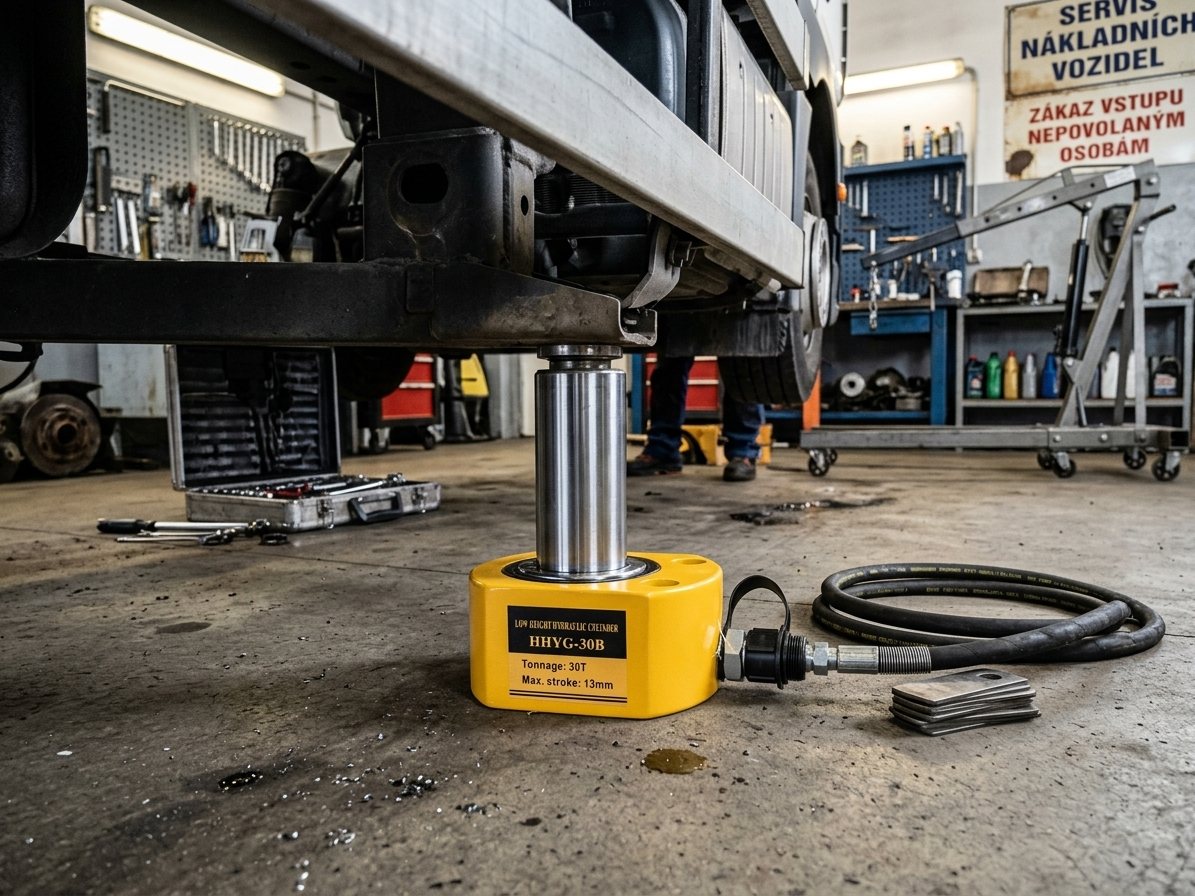

Válec se používá při ustavování strojů na základ, montáži, údržbě a dalších pracích, při nichž je třeba krátce nadzvednout nebo přesně posunout těžké zařízení. Uplatnění najde ve stavebnictví, průmyslových provozech, elektrárnách i servisních dílnách.
Před použitím zkontrolujte, zda nosnost válce odpovídá břemenu, zda má pumpa vhodné připojení a zda pracovní tlak nepřekročí 700 bar. Válec umístěte na stabilní podklad a zatížení veďte v ose pístu. Pro větší rozsah pohybu může sloužit jako první stupeň před válcem s delším zdvihem.
Pro koho je produkt vhodný
Řešení pro těžká břemena a krátký zdvih
Hydraulický válec Genborx HHYG-30B je určen pro autoservisy, montážní a údržbářské týmy, stavební firmy, průmyslové provozy, elektrikárny i technicky vybavené dílny. Ocení jej uživatelé, kteří potřebují vysokou nosnost v prostoru, kam se standardní válec nevejde.
Vhodnost konkrétního použití závisí na celkové hmotnosti břemene, rozložení zatížení, stabilitě podkladu a dostupném pracovním prostoru. Produkt je určen pro hydraulické zvedání a ustavování; před nasazením vždy ověřte kompatibilitu pumpy, přípojky a bezpečné podepření zvedaného zařízení.
Důležité upozornění a doporučení
Bezpečné použití vysokotlaké hydrauliky
Před zahájením práce ověřte stav válce, těsnění, rychlospojky i hadice. Nepřekračujte maximální pracovní tlak 700 bar ani jmenovitou nosnost 30 tun. Zvedané břemeno musí být stabilní, správně podepřené a zatížit válec v ose. Hydraulický válec nepoužívejte jako jediný prostředek pro dlouhodobé držení břemene.
Po práci snižte tlak podle pokynů k použité pumpě, chraňte přípojku protiprachovou krytkou a píst udržujte čistý. Při výběru zkontrolujte nízkou stavební výšku 62 mm, požadovaný zdvih 13 mm a kompatibilitu rychlospojky HH-II 3/8" NPT s hydraulickým okruhem.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 8596386012062 |
