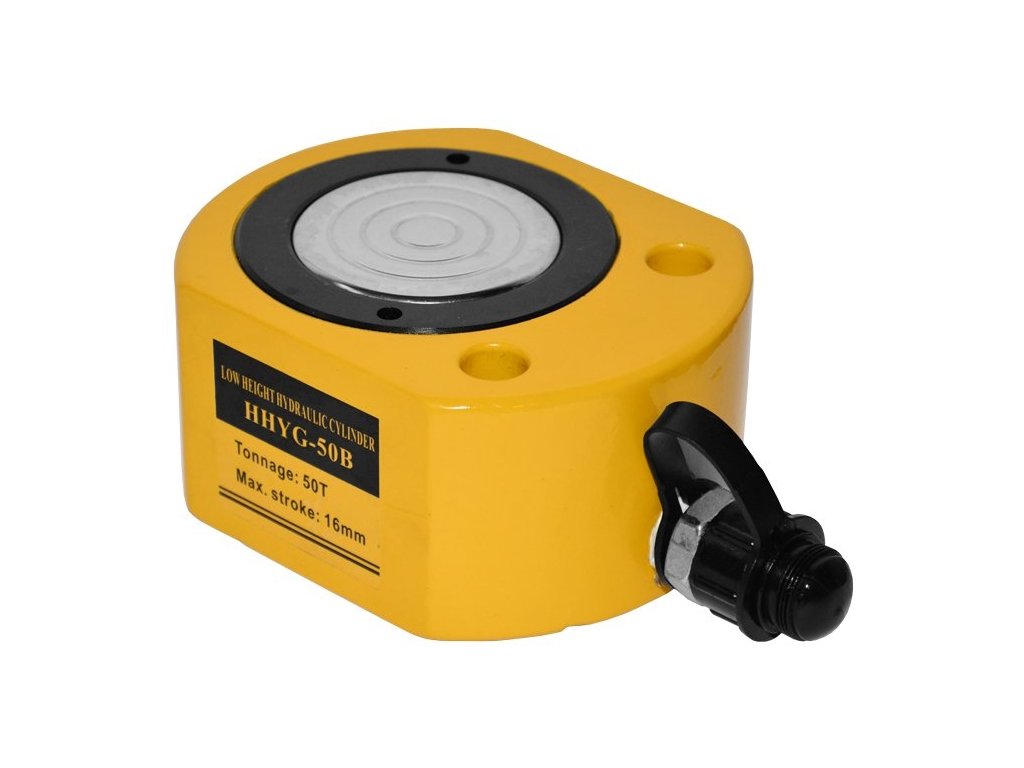

Hydraulický válec nízký, extra nosnost 50 tun - HHYG-50B
Univerzální jednočinný hydraulický válec se sníženou výškou 72 mm, velmi vysoká nosnost 50 000 kg – Genborx HHYG-50B
Používá se ve stavebnictví, v průmyslu, v elektrárnách, při montáži a údržbě, např. při ustavování strojů na základ, jako první válec před nasazením válců s větším zdvihem atd.
Připojuje se k hydraulické pumpě.
Hlavní výhody:
- nízká konstrukční výška
- kvalitní hydraulika s precizními těsnicími komponenty
- jednočinný hydraulický válec
- materiál: speciální vysokopevnostní legovaná ocel
- tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
- stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
- zpětný pohyb pístu zajišťuje integrovaná pružina s předpětím
- válec má rychlospojkovou přípojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
- kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
- válec je na konci výroby testován na 125 % kapacity
- vysoká provozní spolehlivost a dlouhá životnost
Technické parametry:
- nosnost: 50 t
- zdvih: 16 mm
- výška se zasunutým pístem (A): 72 mm
- výška ve vysunutém stavu (B): 88 mm
- efektivní plocha válce: 70,8 cm2
- maximální pracovní tlak: 700 bar
- objem oleje: 101 cm3
- vnější průměr válce (D x L): 148 x 120 mm
- vnitřní průměr válce (E): 95 mm
- průměr pístu (F): 70 mm
- hmotnost: 7,8 kg
Hydraulický válec nízký, extra nosnost 50 tun - HHYG-50B
Hydraulický válec 50 t s nízkou konstrukční výškou
Výkonné řešení pro zvedání a ustavování strojů
Genborx HHYG-50B je jednočinný hydraulický válec s nosností až 50 tun a konstrukční výškou pouhých 72 mm. Díky nízkému provedení se hodí tam, kde je mezi zvedaným břemenem a podkladem jen omezený prostor, například při ustavování strojů na základ.
Válec se připojuje k hydraulické pumpě a může sloužit také jako první stupeň při zvedání, než jsou nasazeny válce s větším zdvihem. Uplatnění najde ve stavebnictví, průmyslu, elektrárnách, při montáži i údržbě technických zařízení.
Zdvih 16 mm a pracovní tlak 700 bar
Přesné parametry pro správný výběr zařízení
Krátký zdvih 16 mm odpovídá použití v situacích, kdy je potřeba břemeno pouze nadzvednout nebo přesně ustavit. Maximální pracovní tlak činí 700 bar a efektivní plocha válce je 70,8 cm². Objem oleje je 101 cm³, proto je nutné použít kompatibilní hydraulickou pumpu.
| Nosnost | 50 t |
|---|---|
| Zdvih | 16 mm |
| Výška se zasunutým pístem | 72 mm |
| Výška ve vysunutém stavu | 88 mm |
| Maximální pracovní tlak | 700 bar |
| Efektivní plocha válce | 70,8 cm² |
| Objem oleje | 101 cm³ |
| Vnější průměr válce | 148 × 120 mm |
| Vnitřní průměr válce | 95 mm |
| Průměr pístu | 70 mm |
| Hmotnost | 7,8 kg |
Robustní konstrukce z legované oceli
Povrchová ochrana pro náročné pracovní podmínky
Tělo válce je vyrobeno ze speciální vysokopevnostní legované oceli, která je určená pro práci s vysokým zatížením. Píst má tvrdě chromovaný povrch, jenž zvyšuje odolnost proti opotřebení a korozi. Vnější povrch chrání vypalovaný smalt se zvýšenou odolností proti korozi.
Na konci výrobního procesu je válec testován na 125 % své kapacity. Tento test spolu s kvalitní hydraulikou a přesnými těsnicími komponenty podporuje provozní spolehlivost při správném používání v souladu s určeným zatížením a pracovním tlakem.
Jednočinný hydraulický válec s pružinovým návratem
Jednoduché připojení a kontrolovaný pohyb pístu
Hydraulický válec pracuje jako jednočinný: hydraulický tlak vysouvá píst a jeho zpětný pohyb zajišťuje integrovaná předepnutá pružina. Toto provedení je vhodné pro krátké zdvihy a úkony, při nichž je důležitá nízká stavební výška a soustředěný přenos síly.
Součástí připojení je rychlospojková přípojka HH-II 3/8" NPT s ochrannou protiprachovou krytkou. Stírací manžeta omezuje pronikání nečistot k pístu a pomáhá chránit vnitřní části válce během běžného provozu a manipulace.
Pro průmysl, montáž i údržbu
Vhodný pomocník pro těžká břemena a omezený prostor
Válec je určen pro stavební a průmyslové práce, montážní činnosti, údržbu zařízení i provozy elektráren. Praktické využití představuje například ustavování strojů na základ, nadzvednutí konstrukce nebo příprava pracovního prostoru před použitím hydraulických válců s delším zdvihem.
Uplatní se v servisech, dílnách, montážních týmech a technických provozech, které potřebují vysokou nosnost v kompaktním provedení. Před nasazením je nutné ověřit, zda nosnost, zdvih, rozměry a připojení odpovídají konkrétní aplikaci i použité pumpě.
Praktické použití hydraulického válce
Bezpečné zvedání začíná správnou přípravou
Válec umístěte na pevný a dostatečně únosný podklad tak, aby síla působila v ose pístu. Připojte jej k hydraulické pumpě s odpovídajícím rychlospojkovým připojením a před prací zkontrolujte stav hadice, spojů i dosedacích ploch. Zdvih 16 mm využívejte pro krátké nadzvednutí nebo ustavení.
Při práci sledujte stabilitu břemene a nepřekračujte nosnost 50 t ani maximální pracovní tlak 700 bar. Hydraulický válec nepoužívejte jako jediný prostředek pro dlouhodobé podpírání břemene; po ustavení zajistěte náklad vhodným podpěrným řešením podle konkrétní situace.
Důležité upozornění pro bezpečný provoz
Ověřte kompatibilitu pumpy, prostoru a zatížení
Před nákupem ověřte, že hydraulická pumpa pracuje s tlakem do 700 bar, potřebným objemem oleje a přípojkou HH-II 3/8" NPT. Zkontrolujte také rozměry válce, výšku 72 mm v zasunutém stavu, požadovaný zdvih a únosnost místa, na něž bude válec postaven.
Válec používejte pouze na stabilním podkladu a pro břemena, jejichž hmotnost odpovídá bezpečnému pracovnímu zatížení. Chraňte píst i rychlospojku před nečistotami, po odpojení nasaďte protiprachovou krytku a před každým použitím zkontrolujte těsnost a viditelné poškození.
Často kladené otázky a výběr válce
Co získáte pro krátké a silové zvedací práce
Genborx HHYG-50B kombinuje nosnost 50 tun s výškou pouhých 72 mm, takže je určen především pro krátké zdvihy v omezeném prostoru. Při správném výběru pumpy a dodržení pracovních limitů poskytuje praktické řešení pro montáž, údržbu i ustavování těžkých zařízení.
Vyberte jej tehdy, pokud potřebujete jednočinný hydraulický válec s pružinovým návratem, zdvihem 16 mm a připojením HH-II 3/8" NPT. Před objednáním porovnejte rozměry, nosnost a připojení s plánovaným použitím.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 8596386012079 |
