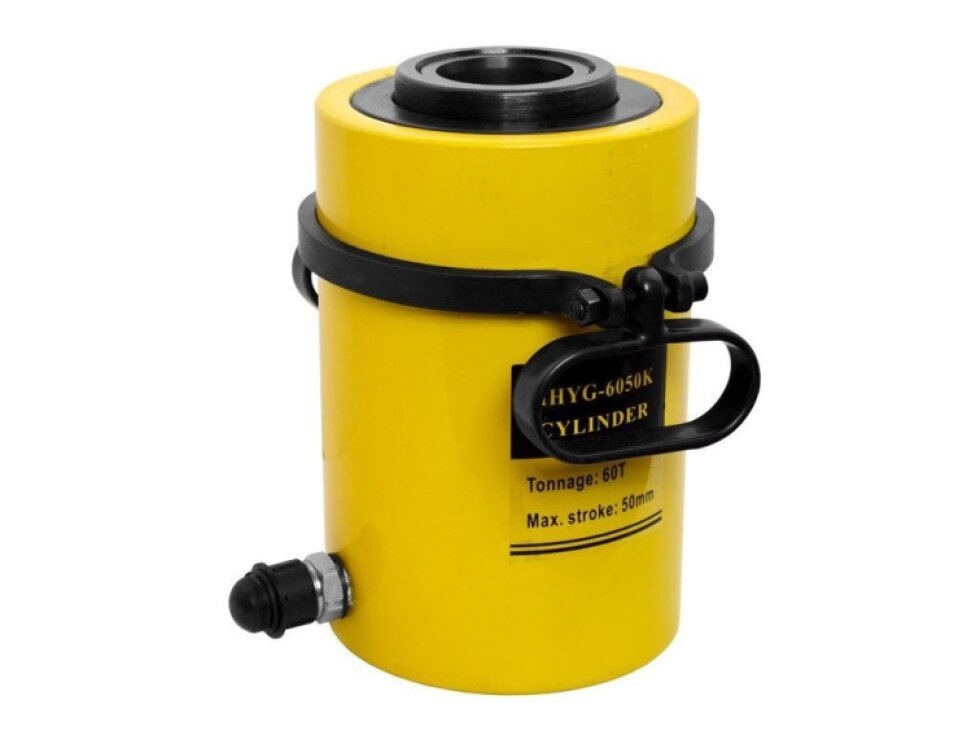

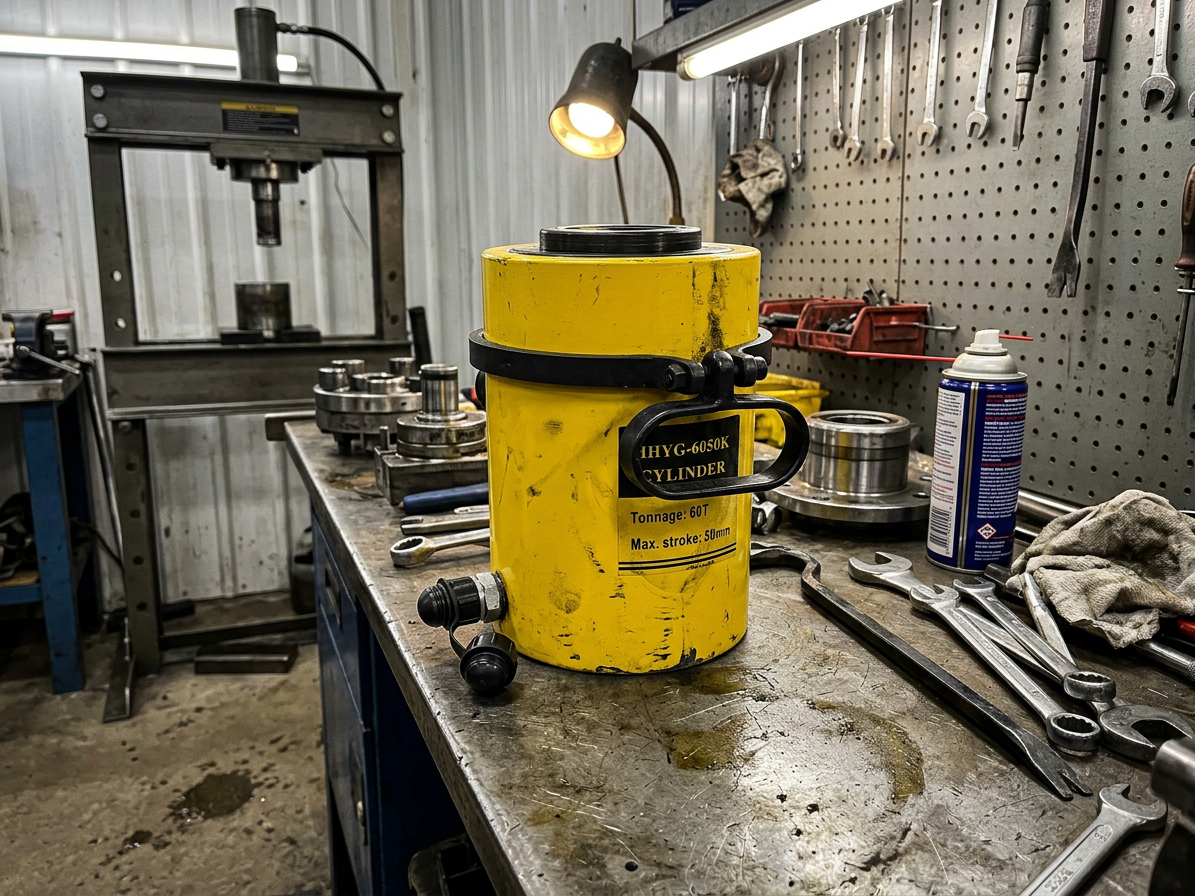

Hydraulický válec s dutým pístem, nosnost 60 tun - HHYG-6050K
Univerzální jednočinný hydraulický válec s dutým pístem, nosnost 60 000 kg, standardní konstrukční výška – Genborx HHYG-6050K.
Používá se ve stavebnictví, v průmyslu, při montáži a údržbě, v servisech, dílnách atd. Dutý píst umožňuje tažné i tlačné síly, válec lze použít ve všech pozicích.
Připojuje se k hydraulické pumpě pomocí rychlospojky.
Hlavní výhody:
· průchozí středový otvor ve válci umožňuje např. napínání lan a tyčí, zvedání zavěšených břemen, demontáž zalisovaných nebo zadřených strojních součástí (čepů, hřídelí apod.) atd.
· univerzální použití válce ve všech pozicích
· standardní konstrukční výška
· kvalitní hydraulika s precizními těsnicími komponenty
· jednočinný hydraulický válec
· materiál: speciální vysokopevnostní legovaná ocel
· tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
· stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
· zpětný pohyb pístu zajišťuje integrovaná pružina s předpětím
· válec má rychlospojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
· kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
· válec je na konci výroby testován na 125 % kapacity
· vysoká provozní spolehlivost a dlouhá životnost
Technické údaje:
§ Kapacita: 60 t
§ Zdvih: 50 mm
§ Výška se zasunutým pístem (A): 247 mm
§ Výška ve vysunutém stavu (B): 297 mm
§ Efektivní plocha válce: 80,3 cm2
§ Maximální pracovní tlak: 700 bar
§ Objem oleje: 402 cm3
§ Vnější průměr (D): 158 mm
§ Vnitřní průměr (E): 123 mm
§ Průměr pístu (F): 91 mm
§ Průměr středového vývrtu: 54 mm
§ Hmotnost: 30,2 kg

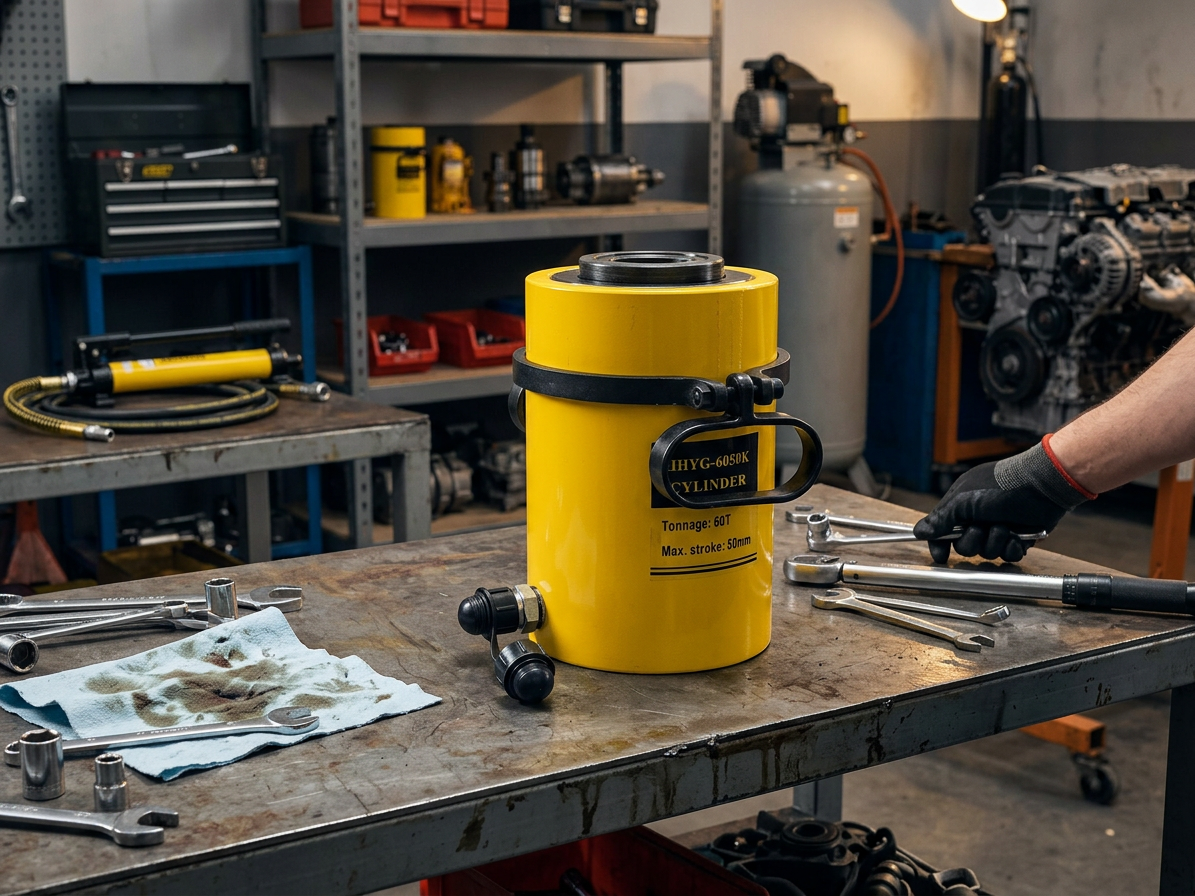

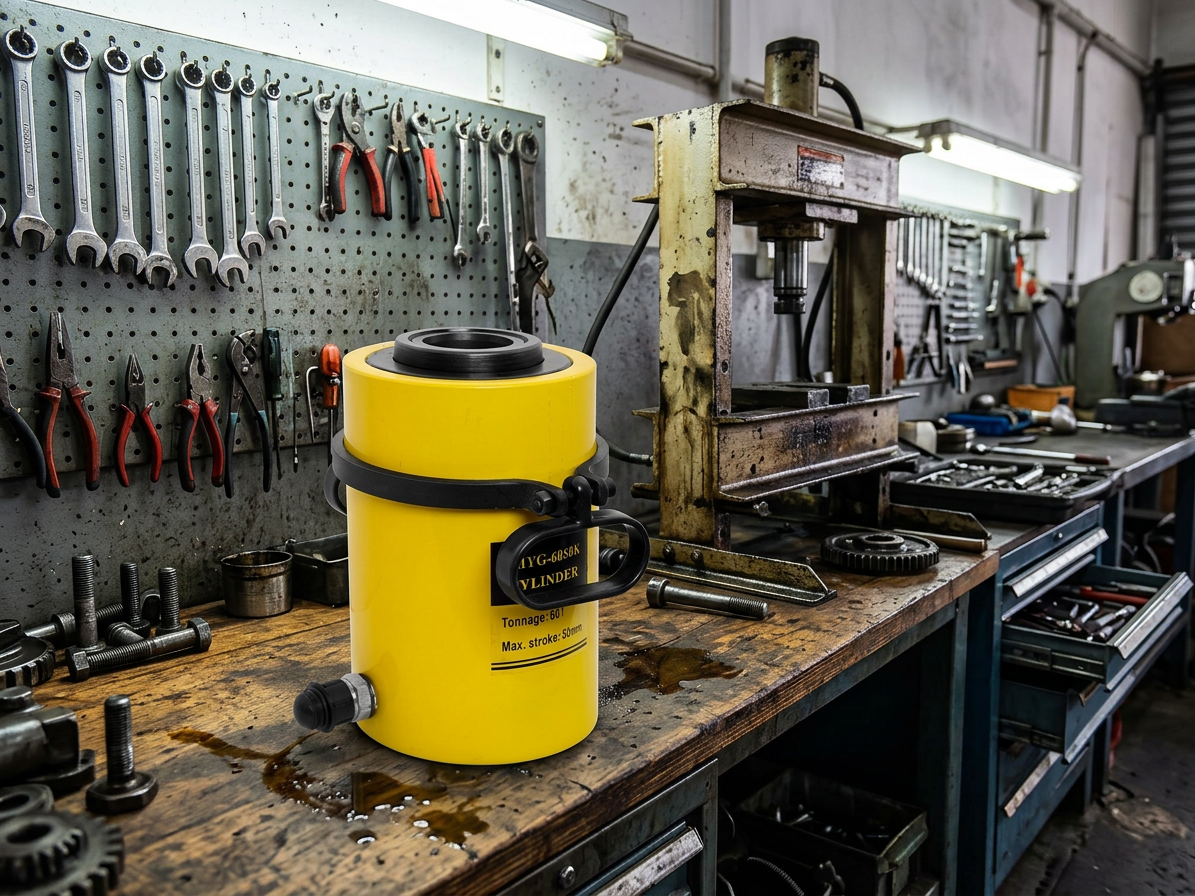

Hydraulický válec s dutým pístem 60 t – Genborx HHYG-6050K
Tažné i tlačné síly pro náročné servisní práce
Genborx HHYG-6050K je univerzální jednočinný hydraulický válec s dutým pístem a nosností 60 000 kg. Je určen pro stavebnictví, průmysl, montáž, údržbu, autoservisy, dílny i další provozy, kde je potřeba bezpečně vyvinout vysokou hydraulickou sílu.
Průchozí středový otvor umožňuje použití při napínání lan a tyčí, zvedání zavěšených břemen nebo demontáži zalisovaných a zadřených součástí, například čepů a hřídelí. Válec lze používat ve všech pracovních pozicích a připojit k hydraulické pumpě pomocí rychlospojky.
Technické informace
60 tun, zdvih 50 mm a tlak až 700 bar
Válec nabízí vysokou kapacitu při standardní konstrukční výšce. Dutý píst rozšiřuje možnosti použití oproti běžnému plnému pístu, protože umožňuje přenášet nejen tlačné, ale také tažné síly podle konkrétního pracovního uspořádání.
| Kapacita | 60 t |
|---|---|
| Zdvih | 50 mm |
| Výška se zasunutým pístem (A) | 247 mm |
| Výška ve vysunutém stavu (B) | 297 mm |
| Efektivní plocha válce | 80,3 cm² |
| Maximální pracovní tlak | 700 bar |
| Objem oleje | 402 cm³ |
| Vnější průměr (D) | 158 mm |
| Vnitřní průměr (E) | 123 mm |
| Průměr pístu (F) | 91 mm |
| Průměr středového vývrtu | 54 mm |
| Rychlospojka | HH-II 3/8" NPT |
| Hmotnost | 30,2 kg |
Konstrukce a hydraulické připojení
Odolná ocel, chromovaný píst a snadné zapojení
Tělo válce je vyrobeno ze speciální vysokopevnostní legované oceli. Píst s tvrdě chromovaným povrchem lépe odolává opotřebení a korozi, zatímco kvalitní povrchová úprava vypalovaným smaltem zvyšuje odolnost celku proti korozi při běžném provozu.

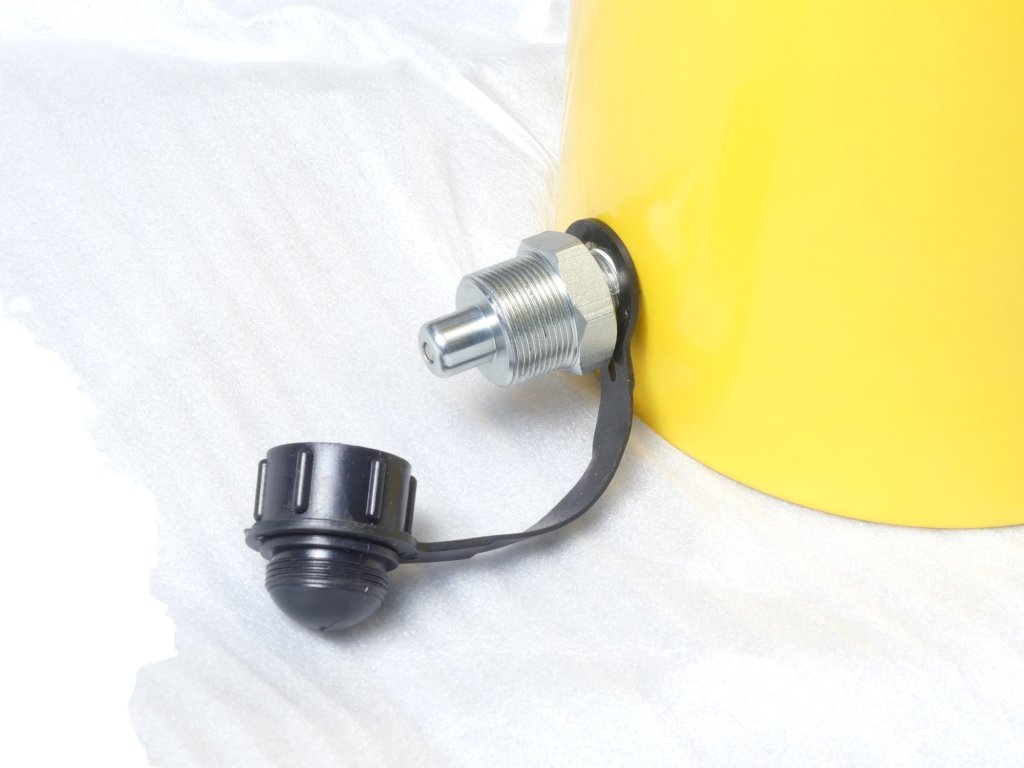

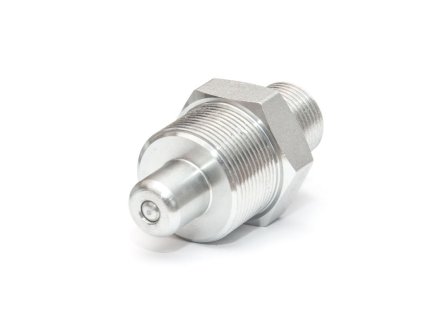

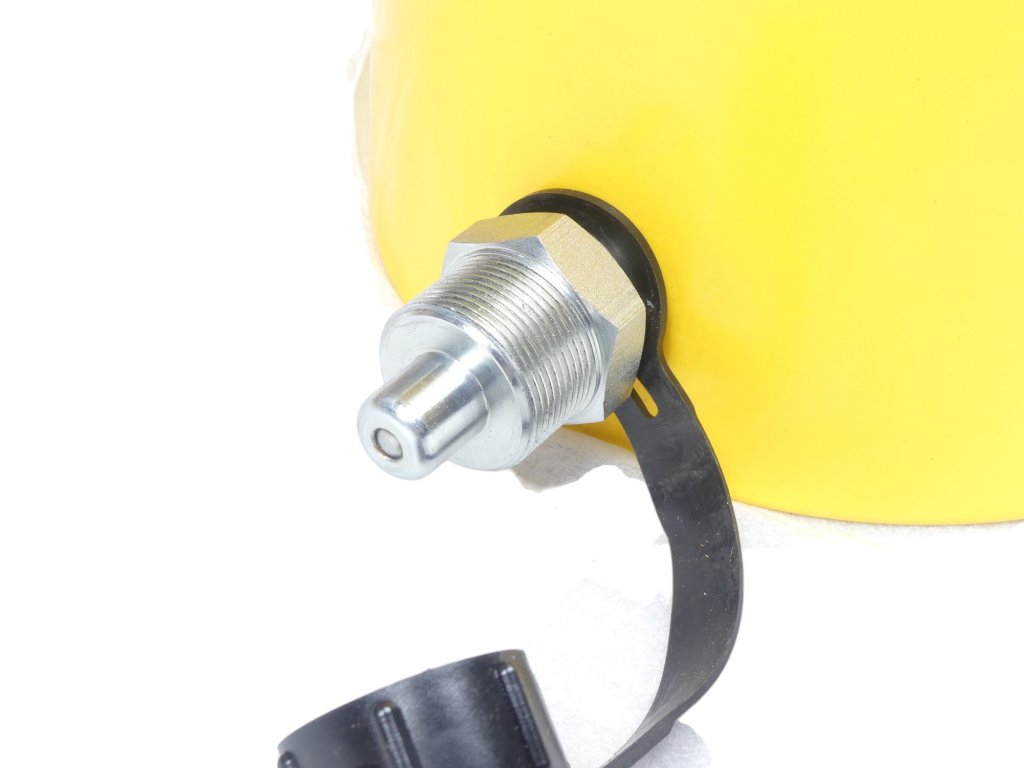

Hydraulický okruh používá precizní těsnicí komponenty a stírací manžetu, která omezuje pronikání nečistot do válce. Připojení k pumpě usnadňuje rychlospojka HH-II 3/8" NPT s ochrannou protiprachovou krytkou.
Hlavní výhody
Průchozí píst pro univerzálnější práci

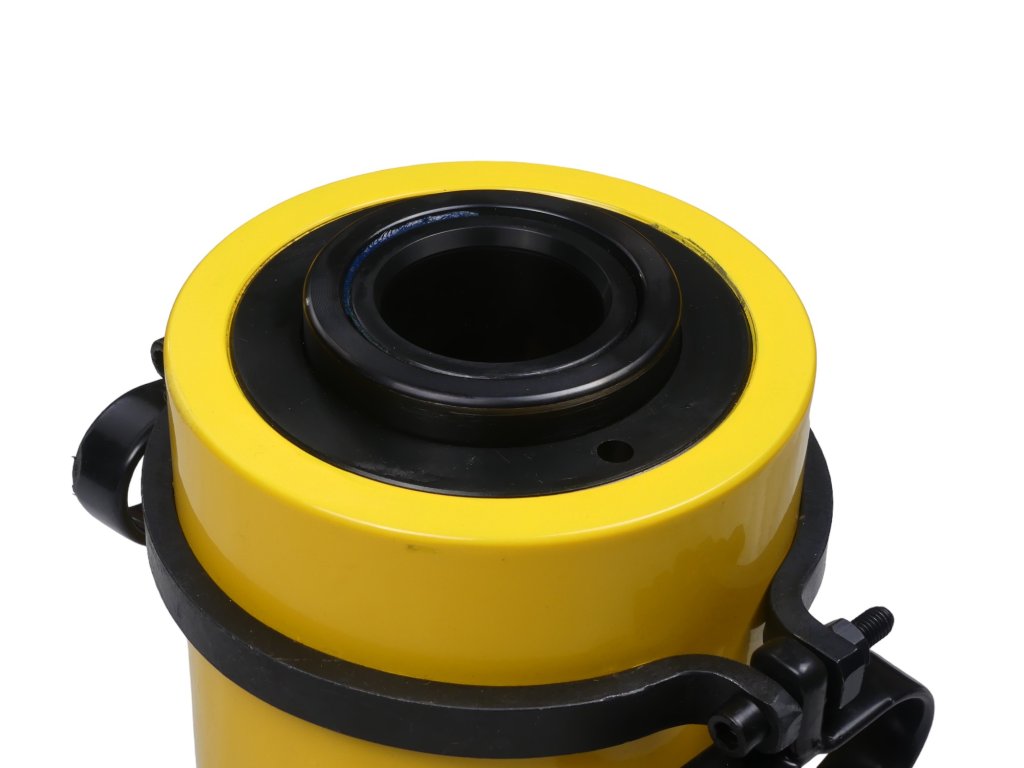

Dutý píst vytváří průchozí středový otvor o průměru 54 mm. Díky tomu lze válec využít například při napínání lan a tyčí, zvedání zavěšených břemen nebo vytlačování součástí, které není možné demontovat běžným plným pístem.
Jednočinné provedení zajišťuje hydraulický pohyb v jednom směru a návrat pístu obstarává integrovaná předepnutá pružina. Standardní konstrukční výška, použití ve všech pozicích a rychlé připojení zvyšují praktičnost při montážních i servisních úkolech.
Jak hydraulický válec funguje
Vysoká síla z hydraulického tlaku
Po připojení k hydraulické pumpě se tlak oleje přenese na efektivní plochu válce a píst se vysune. Tím vzniká tlačná nebo při vhodném uspořádání také tažná síla. Zdvih je 50 mm a maximální pracovní tlak dosahuje 700 bar.
Po uvolnění hydraulického tlaku vrací píst do výchozí polohy integrovaná pružina s předpětím. Válec je určen pro stavební, průmyslové, montážní a údržbářské práce i pro použití v servisech a dílnách, kde je vyžadována kapacita 60 tun.
Použití ve stavebnictví a servisu
Řešení pro zvedání, napínání a demontáž
Válec využijete při zvedání zavěšených břemen, napínání lan a tyčí nebo při demontáži zalisovaných a zadřených strojních dílů. Průchozí konstrukce je praktická zejména při práci s čepy, hřídeli a dalšími součástmi vedenými středovým otvorem.
Před připojením zkontrolujte kompatibilitu pumpy, rychlospojky a závitu 3/8" NPT. Válec umístěte do vhodné pracovní polohy, zajistěte stabilní uložení a nepřekračujte kapacitu 60 t ani maximální tlak 700 bar.
Důležité upozornění
Bezpečnost při práci s vysokým hydraulickým tlakem
Hydraulický válec používejte pouze na stabilním podkladu a s vhodným pracovním vybavením. Před zahájením práce ověřte správné zapojení, stav rychlospojky, polohu válce i skutečné zatížení. Nepřekračujte nosnost 60 tun ani tlak 700 bar.
Poškozený válec, hadici, spojku nebo těsnění nepoužívejte. Zvedané břemeno vždy zajistěte proti pádu a nevstupujte pod nezajištěné břemeno. Ochrannou protiprachovou krytku ponechávejte nasazenou při skladování a přepravě, aby se omezilo znečištění připojení.
Často kladené otázky a výběr válce
Praktické odpovědi před nákupem
Genborx HHYG-6050K kombinuje nosnost 60 tun, zdvih 50 mm a průchozí píst s otvorem 54 mm. Hodí se pro práce, při kterých běžný hydraulický válec nestačí konstrukcí nebo vyžadovanou tažnou a tlačnou funkcí.
Před nákupem ověřte potřebný zdvih, konstrukční výšku, prostor kolem místa použití, kompatibilitu hydraulické pumpy a požadovaný typ připojení. Správné uložení a dodržení pracovního tlaku jsou důležité pro bezpečné používání.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 8596386015933 |
