Hydraulický válec s dutým pístem, nosnost 60 tun - HHYG-60100K

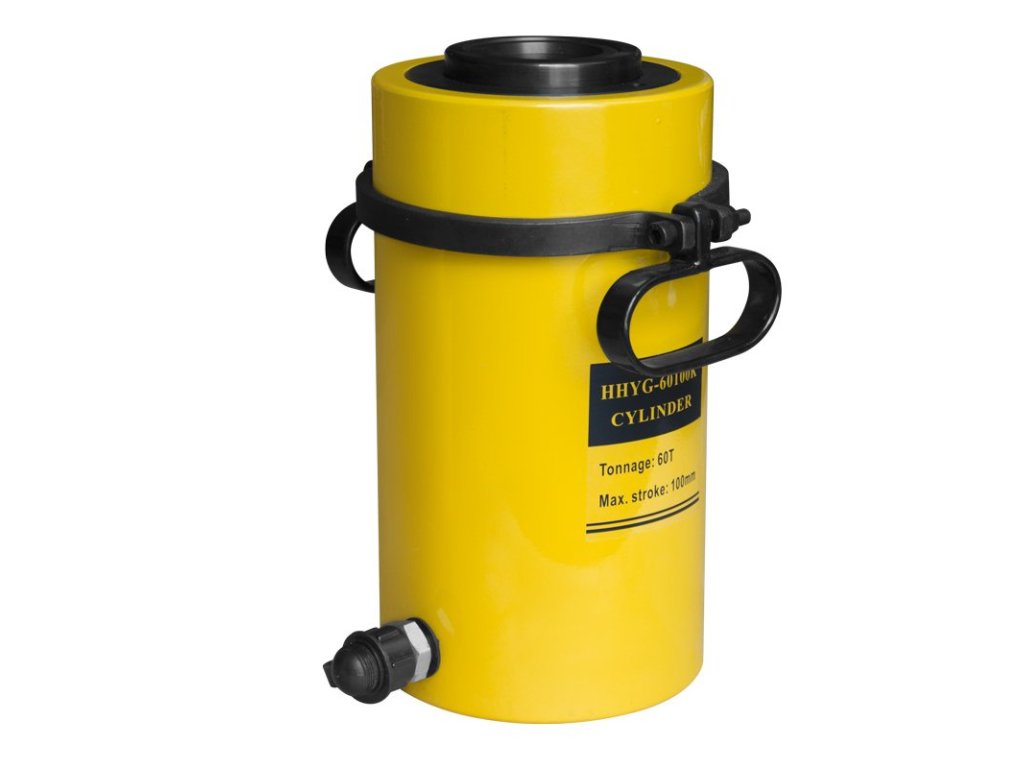

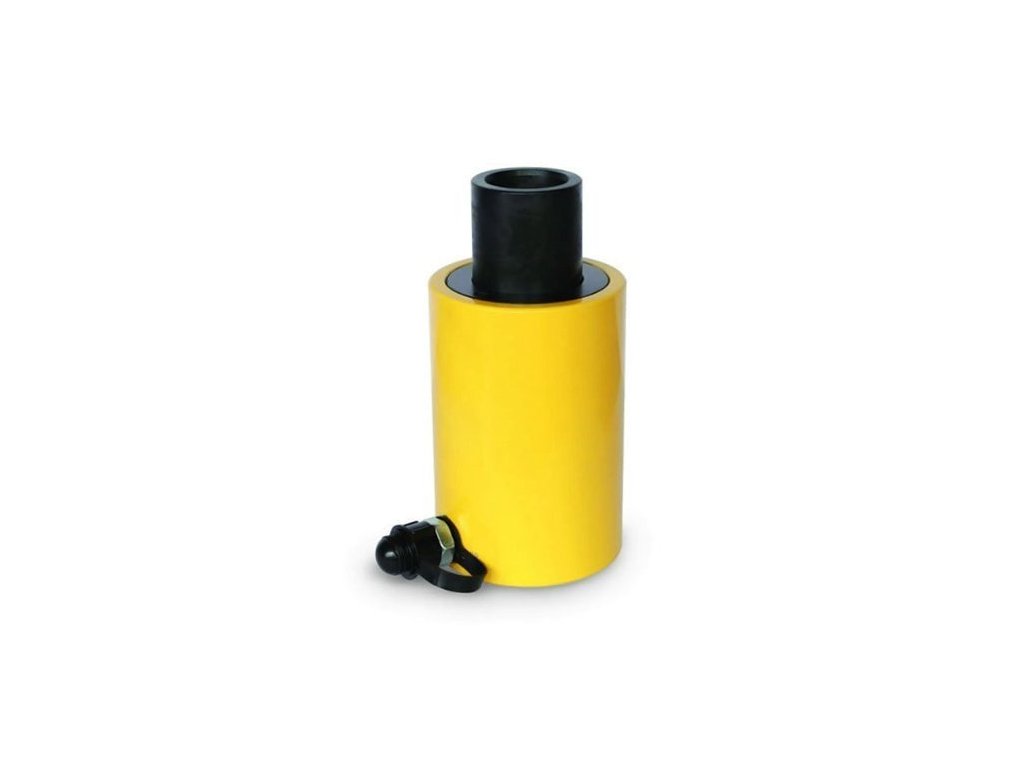

Univerzální jednočinný hydraulický válec s dutým pístem, nosnost 60 000 kg, standardní konstrukční výška – Genborx HHYG-60100K
Používá se ve stavebnictví, v průmyslu, při montáži a údržbě, v servisech, dílnách atd. Dutý píst umožňuje tažné i tlačné síly, válec lze použít ve všech pozicích.
Připojuje se k ruční hydraulické pumpě.
Hlavní výhody:
- výborné uplatnění nalézá ve stavebnictví, v průmyslu, při montáži a údržbě atd.

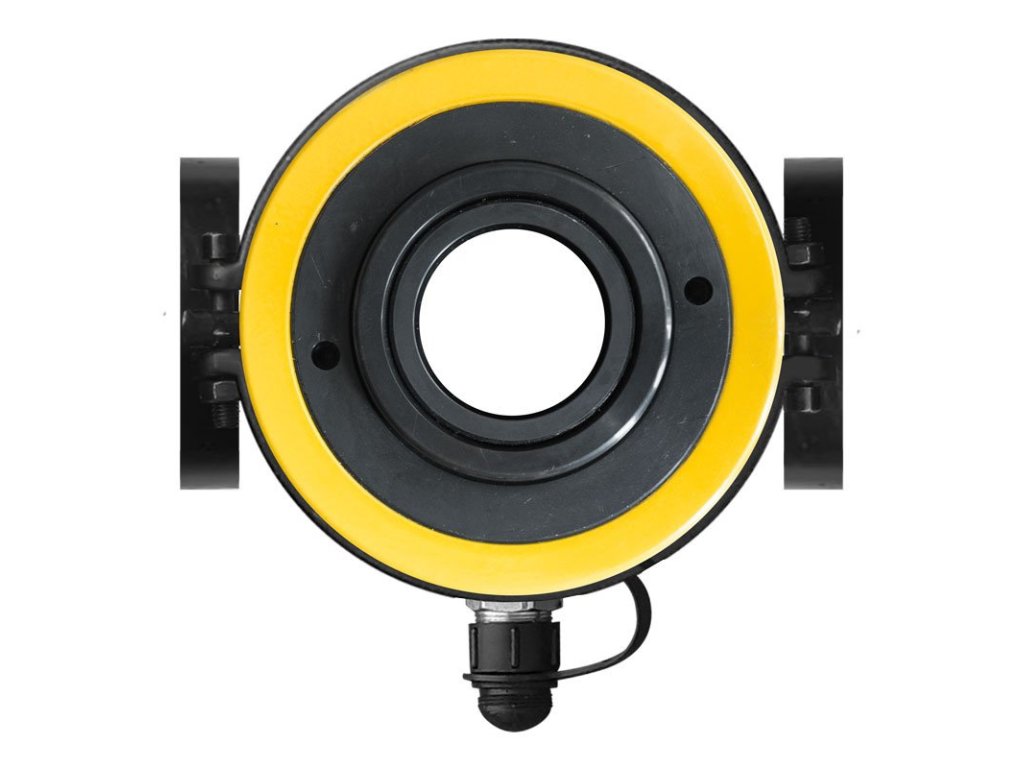

- průchozí středový otvor ve válci umožňuje např. napínání lan a tyčí, zvedání zavěšených břemen, demontáž zalisovaných nebo zadřených strojních součástí (čepů, hřídelí apod.) atd.
- univerzální použití válce ve všech pozicích
- standardní konstrukční výška
- kvalitní hydraulika s precizními těsnicími komponenty
- jednočinný hydraulický válec
- materiál: speciální vysokopevnostní legovaná ocel
- tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
- stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
- zpětný pohyb pístu zajišťuje integrovaná pružina s předpětím
- odnímatelné rukojeti pro snadnější manipulaci
- válec má rychlospojkovou přípojku HH-II 3/8" NPT a ochrannou protiprachovou krytku
- kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
- válec je na konci výroby testován na 125 % kapacity
- vysoká provozní spolehlivost a dlouhá životnost
- jako zdroj tlaku se doporučuje ruční hydraulická pumpa HHB-700A (z naší nabídky) nebo obdobná hydraulická pumpa

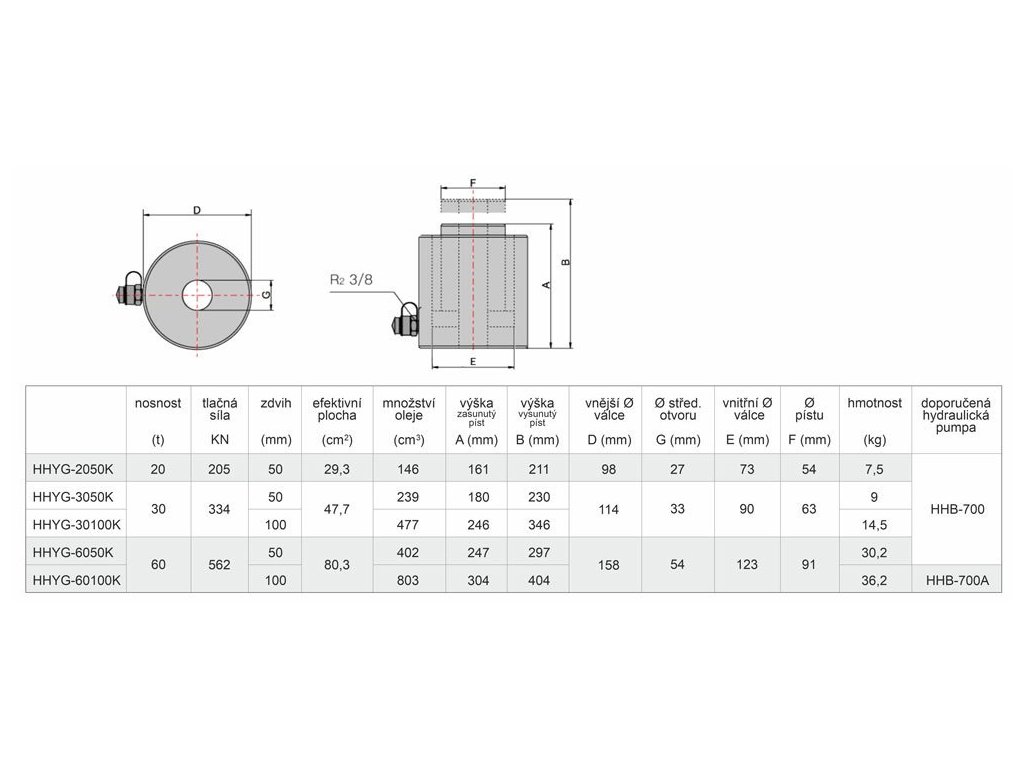

Technické parametry:
- nosnost: 60 t
- zdvih: 100 mm
- výška se zasunutým pístem (A): 304 mm
- výška ve vysunutém stavu (B): 404 mm
- efektivní plocha válce: 80,3 cm2
- maximální pracovní tlak: 700 bar
- objem oleje: 803 cm3
- vnější průměr (D): 158 mm
- vnitřní průměr (E): 123 mm
- průměr pístu (F): 91 mm
- průměr středového otvoru: 54 mm
- hmotnost: 36,2 kg
- doporučená hydraulická pumpa: HHB-700A
Hydraulický válec s dutým pístem 60 t – Genborx HHYG-60100K
Tažné i tlačné síly pro zvedání a demontáž
Genborx HHYG-60100K je jednočinný hydraulický válec s dutým pístem a nosností 60 tun. Je určen pro stavebnictví, průmysl, montáž, údržbu, autoservisy, dílny i další práce, při kterých je potřeba vyvinout vysokou tlačnou nebo tažnou sílu.
Průchozí středový otvor umožňuje napínání lan a tyčí, zvedání zavěšených břemen nebo demontáž zalisovaných a zadřených součástí, například čepů a hřídelí. Válec lze používat ve všech pozicích a připojit jej k ruční hydraulické pumpě.
Technické informace
Nosnost 60 tun a zdvih 100 mm
| Model | HHYG-60100K |
|---|---|
| Typ válce | Jednočinný, s dutým pístem |
| Nosnost | 60 t |
| Zdvih | 100 mm |
| Výška se zasunutým pístem A | 304 mm |
| Výška ve vysunutém stavu B | 404 mm |
| Efektivní plocha válce | 80,3 cm² |
| Maximální pracovní tlak | 700 bar |
| Objem oleje | 803 cm³ |
| Vnější průměr D | 158 mm |
| Vnitřní průměr E | 123 mm |
| Průměr pístu F | 91 mm |
| Průměr středového otvoru | 54 mm |
| Hmotnost | 36,2 kg |
| Hydraulická přípojka | Rychlospojka HH-II 3/8" NPT |
| Doporučená pumpa | HHB-700A nebo obdobná hydraulická pumpa |
Maximální pracovní tlak válce je 700 bar. Před výběrem zkontrolujte potřebnou nosnost, zdvih, konstrukční výšku, průměr středového otvoru a kompatibilitu hydraulické pumpy s rychlospojkou.
Konstrukce a zpracování
Vysokopevnostní ocel a chromovaný píst
Tělo válce je vyrobeno ze speciální vysokopevnostní legované oceli. Píst s tvrdě chromovaným povrchem odolává opotřebení a korozi, zatímco kvalitní hydraulika s precizními těsnicími komponenty podporuje spolehlivý provoz při práci s vysokým tlakem.
Stírací manžeta omezuje pronikání nečistot do válce a pomáhá prodlužovat jeho provozní životnost. Povrch chrání vypalovaný smalt se zvýšenou odolností proti korozi. Válec je na konci výroby testován na 125 % kapacity.
Hlavní výhody
Univerzální použití ve všech pracovních polohách
Dutý píst rozšiřuje možnosti použití oproti běžnému plnému pístu. Umožňuje přenášet tlačné i tažné síly a průchozím otvorem lze vést tyče nebo lana. Válec se hodí pro napínání, zvedání zavěšených břemen i uvolňování pevně usazených strojních dílů.
Standardní konstrukční výška usnadňuje začlenění do běžných hydraulických sestav. Odnímatelné rukojeti zjednodušují manipulaci s válcem o hmotnosti 36,2 kg a ochranná protiprachová krytka pomáhá chránit hydraulickou přípojku při skladování nebo přepravě.
Jak hydraulický válec funguje
Jednočinný návrat pístu pomocí integrované pružiny
Po přivedení oleje z hydraulické pumpy do válce vzniká tlak na účinnou plochu pístu, který se vysouvá a vyvíjí pracovní sílu. Průchozí střed pístu umožňuje provádět operace, při nichž musí tyč, lano nebo jiný prvek procházet skrz válec.
Jde o jednočinné provedení. Zpětný pohyb pístu po uvolnění tlaku zajišťuje integrovaná předepnutá pružina. Pro správnou funkci je nutné použít vhodnou hydraulickou pumpu a pracovat v mezích stanovené nosnosti a maximálního tlaku.
Pro koho je produkt vhodný

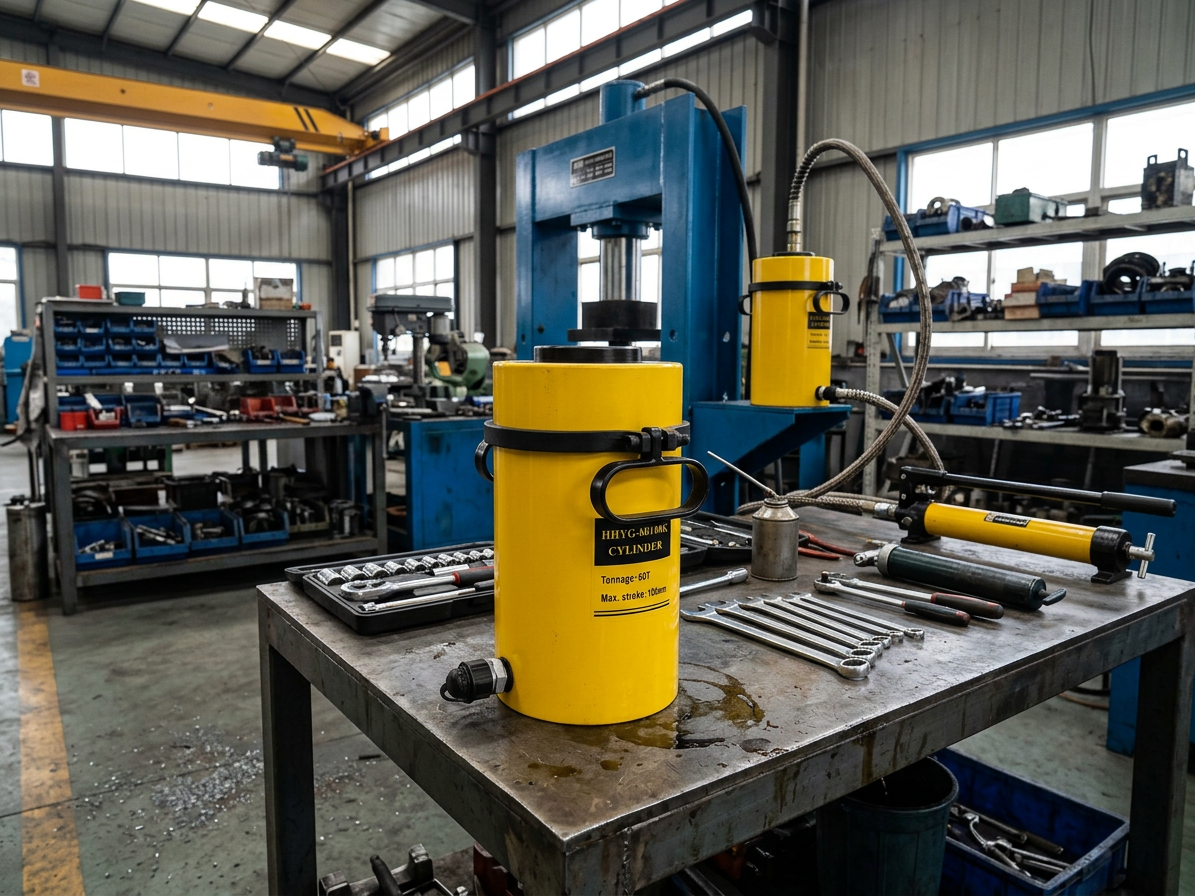

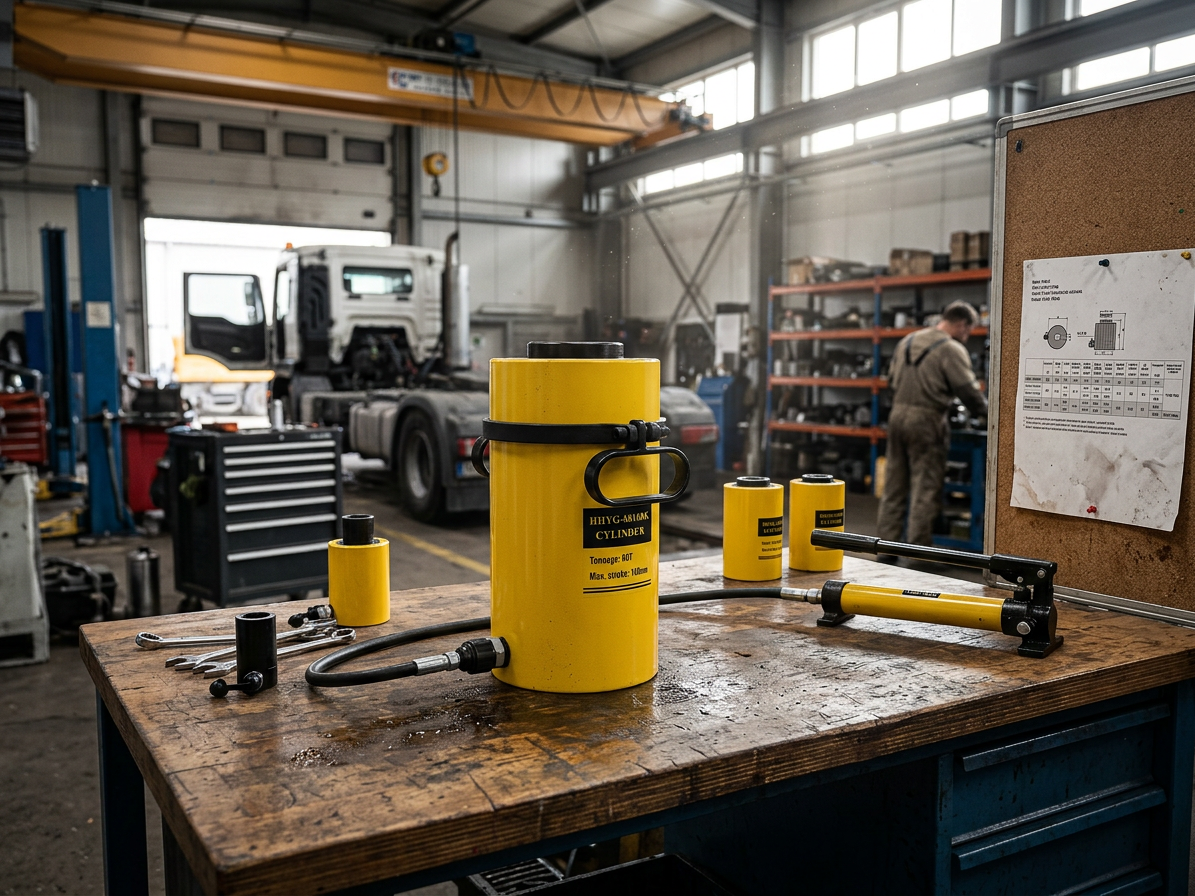

Válec je určen pro autoservisy, průmyslovou údržbu, stavební a montážní práce, servisní dílny i technicky zaměřené provozy, které potřebují vysokou hydraulickou sílu a průchozí píst pro specifické tahové nebo lisovací úkony.
Použití a připojení
Pro zvedání, napínání a uvolňování součástí

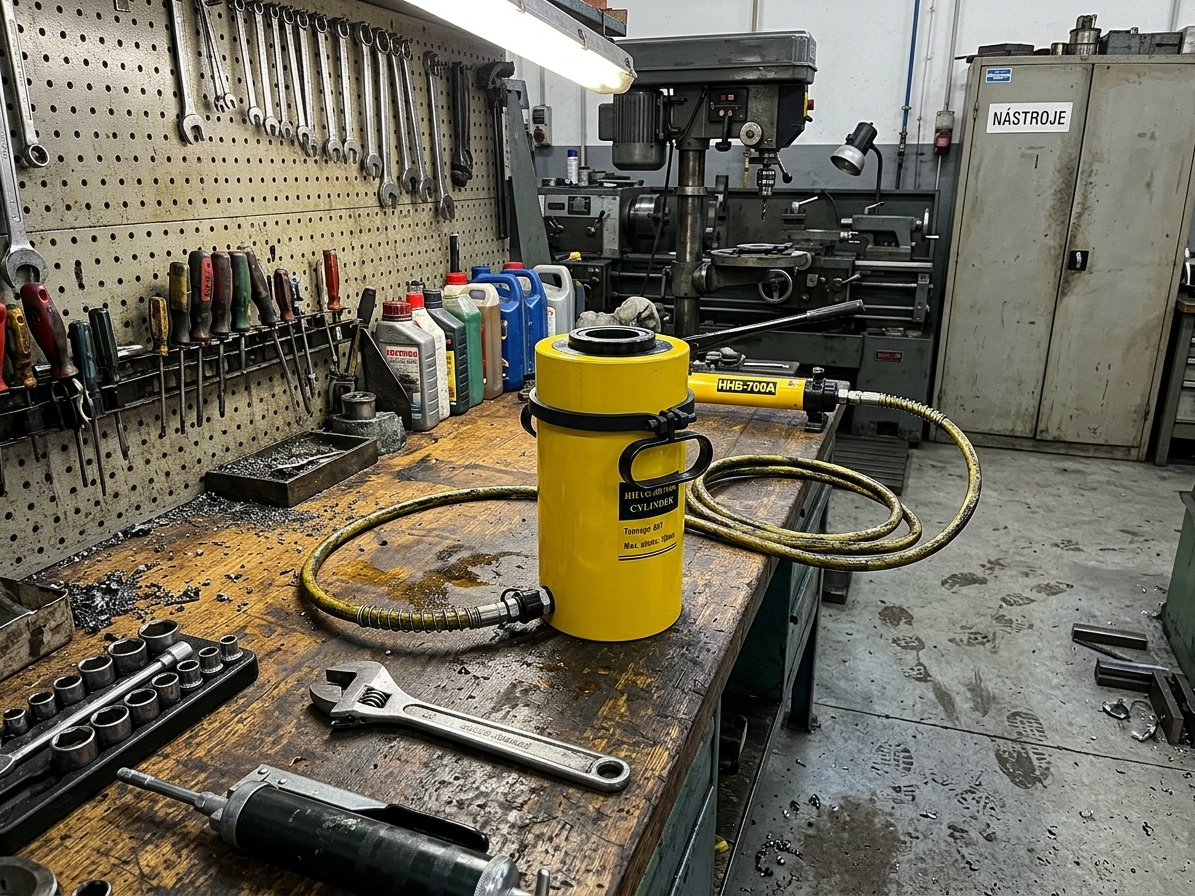

Válec připojte k ruční hydraulické pumpě prostřednictvím rychlospojky HH-II 3/8" NPT. Prakticky jej využijete například při napínání lan a tyčí, zvedání zavěšených břemen, demontáži čepů a hřídelí nebo při dalších montážních a údržbářských operacích.
Před prací ověřte, zda konstrukční výška, průměr válce, průměr otvoru a zdvih odpovídají dané aplikaci. Zkontrolujte také správné připojení pumpy, stav hadice a spojek. Po použití chraňte přípojku dodanou protiprachovou krytkou a válec skladujte čistý.
Důležité upozornění
Bezpečná práce s vysokým hydraulickým tlakem
Nosnost 60 t a tlak 700 bar jsou maximální hodnoty uvedené pro tento válec; před použitím vždy posuďte skutečné zatížení a stabilitu celé sestavy. Válec používejte pouze na dostatečně pevném a rovném podkladu a zajistěte břemeno proti pádu nebo posunutí.
Hydraulický válec nenahrazuje mechanické podpěry pro dlouhodobé držení zvednutého břemene. Nepřekračujte zdvih, nosnost ani maximální pracovní tlak. Pro správnou funkci použijte pumpu s odpovídající kapacitou a kompatibilní přípojkou; doporučena je ruční pumpa HHB-700A nebo obdobný typ.
Často kladené otázky a výběr válce
Praktické informace před nákupem
Často kladené otázky
Je válec jednočinný?
Ano. Píst se vysouvá hydraulickým tlakem a zpět se vrací pomocí integrované předepnuté pružiny.
Lze válec použít pro tah i tlak?
Ano. Dutý píst umožňuje tlačné i tažné operace, například napínání tyčí a lan nebo demontáž zalisovaných součástí.
Jakou pumpu potřebuji?
Doporučena je ruční hydraulická pumpa HHB-700A nebo obdobná pumpa kompatibilní s tlakem 700 bar a přípojkou HH-II 3/8" NPT.
Lze válec používat v libovolné poloze?
Ano. Konstrukce umožňuje univerzální použití válce ve všech pracovních pozicích.
Proč si vybrat tento produkt?
Genborx HHYG-60100K nabízí vysokou nosnost 60 tun, zdvih 100 mm a praktický dutý píst pro široké spektrum montážních, servisních a demontážních prací.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 8596386017326 |
