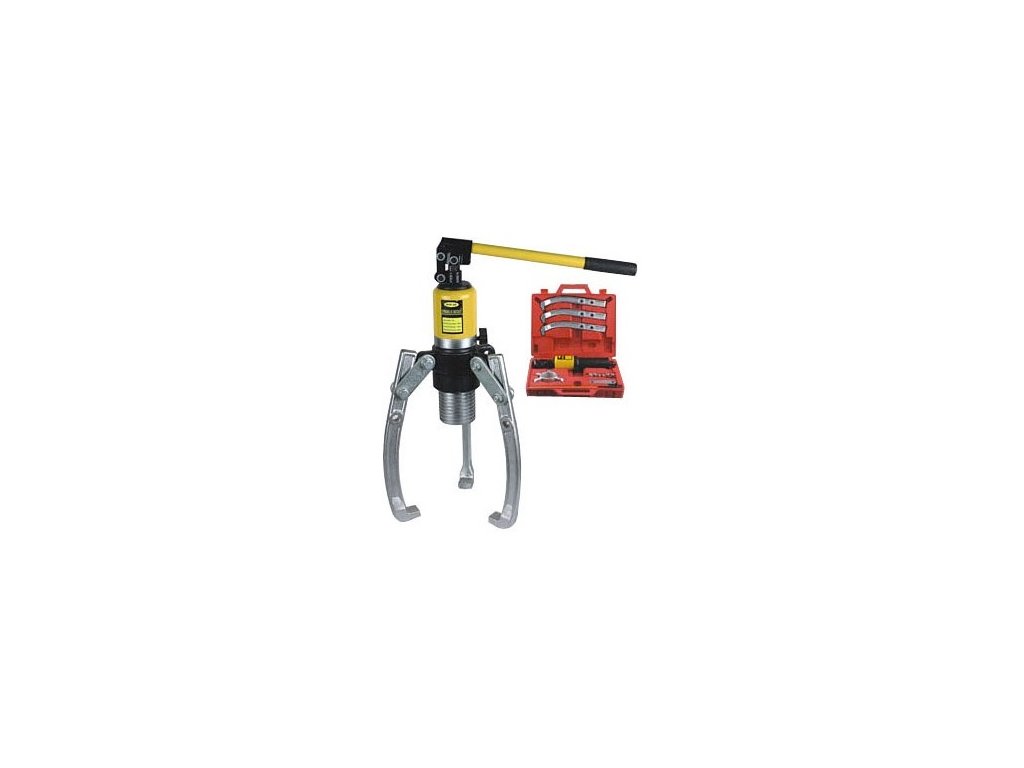

Dvou- a tříramenný hydraulický stahovák 20t - HHL-20
Dvou a tříramenný hydraulický stahovák 20 t – HHL-20.
Kvalitní a výkonný dvou tříramenný hydraulický stahovák ložisek, řemenic, ozubených kol apod. s odstupňovanou velikostí a demontážní sílou 20 t má ve dvou polohách výškově nastavitelná ramena.
Na tělese hydraulické pumpy je závit s pouzdrem, na kterém jsou uchyceny ramena stahováku.
Pouzdro je tak možné zašroubovávat nebo vyšroubovávat, a tak měnit délku ramen/upínací hloubku.
Hydraulická pumpa je ovládána pákou. Stahovák lze rychle upravit jako dvouramenný nebo tříramenný.
Stahování pomocí tohoto hydraulického stahováku je snadné a realizuje se velkou sílou.
Kvalitní hydraulika a vysoká jakost materiálu stahováku jsou zárukou provozní spolehlivosti a dlouhé životnosti.
Technické údaje:
§ Stahovací síla: 20 t
§ Maximální upínací hloubka: 205 mm
§ Rozsah rozevření: 100 - 350 mm
§ Maximální zdvih pístu: 70 mm
§ Rozměry balení: 440 x 350 x 130 mm

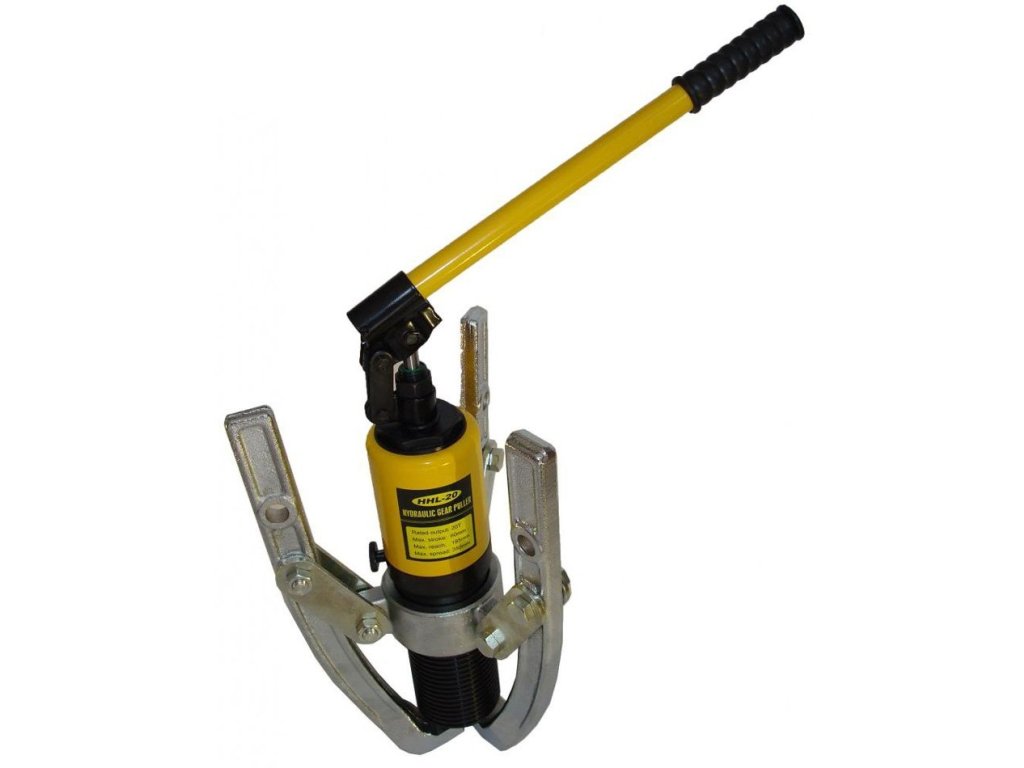

Hydraulický stahovák 20 t HHL-20
Demontáž ložisek, řemenic a ozubených kol
Dvou- a tříramenný hydraulický stahovák HHL-20 je určen k demontáži ložisek, řemenic, ozubených kol a dalších pevně nasazených součástí. Díky hydraulické síle 20 t usnadňuje uvolnění dílů, které nelze bezpečně stáhnout běžným mechanickým nástrojem.
Pracovní uspořádání lze rychle změnit ze dvouramenného na tříramenné. Ramena jsou výškově nastavitelná ve dvou polohách a jejich upínací hloubku lze dále upravit zašroubováním nebo vyšroubováním závitového pouzdra na tělese pumpy.

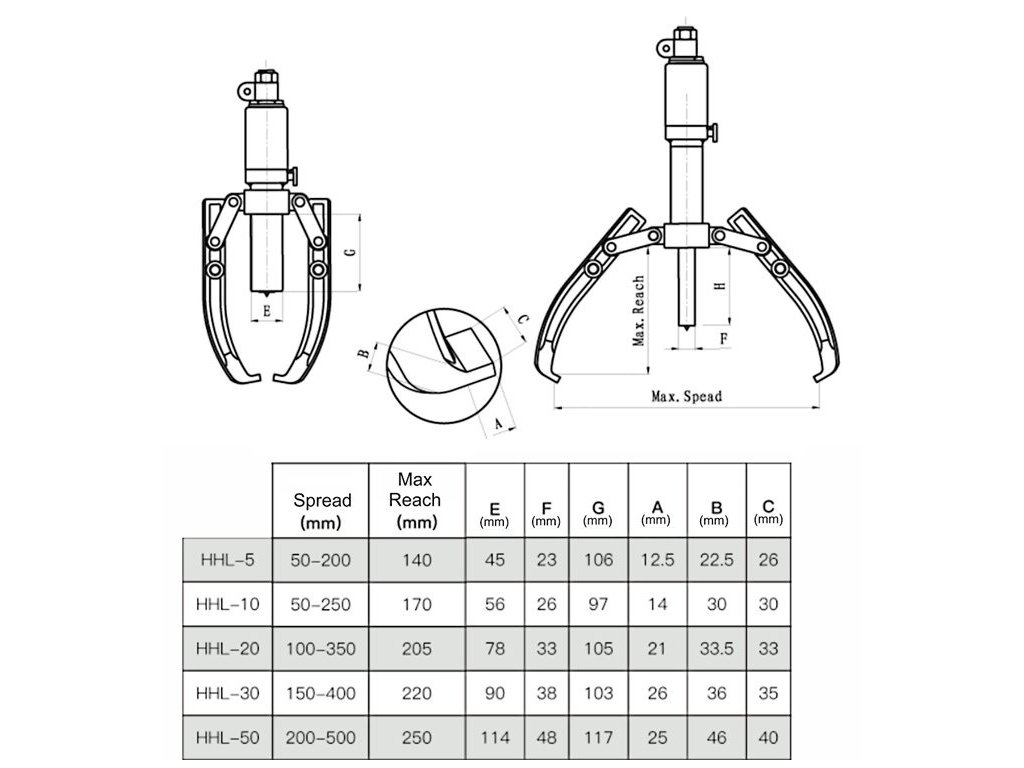

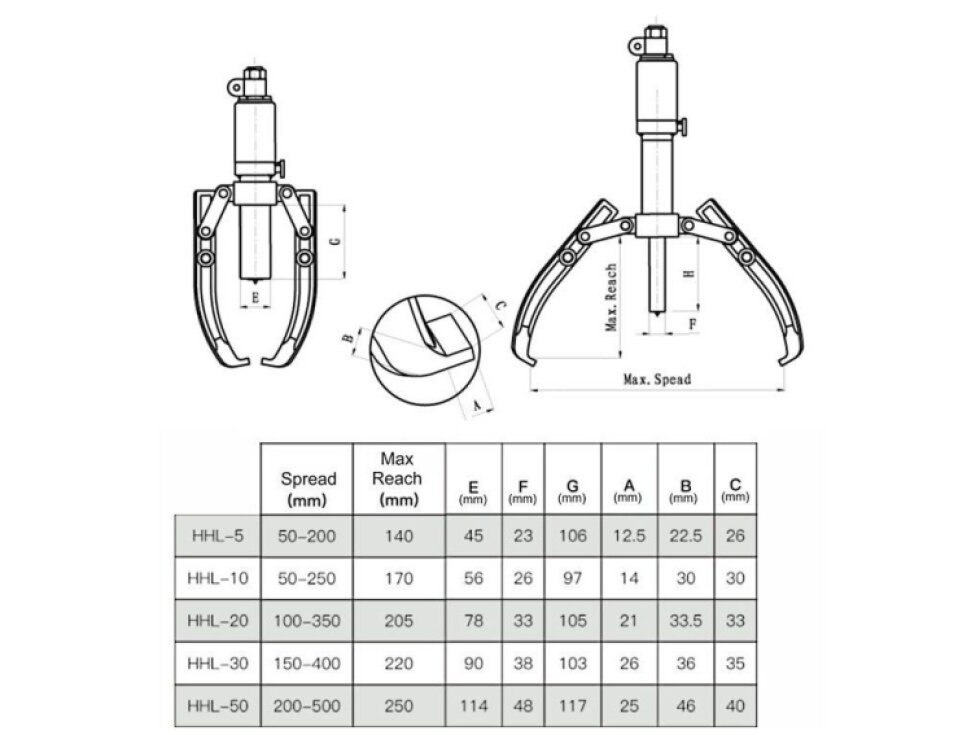

Technické informace
Rozsah rozevření až 350 mm
Parametry stahováku umožňují přizpůsobit nástroj různým rozměrům demontovaných dílů. Maximální upínací hloubka činí 205 mm, zatímco nastavitelný rozsah rozevření 100 až 350 mm pomáhá zvolit vhodné uchycení podle konkrétní součásti.
| Stahovací síla | 20 t |
|---|---|
| Maximální upínací hloubka | 205 mm |
| Rozsah rozevření | 100–350 mm |
| Maximální zdvih pístu | 70 mm |
| Rozměry balení | 440 × 350 × 130 mm |

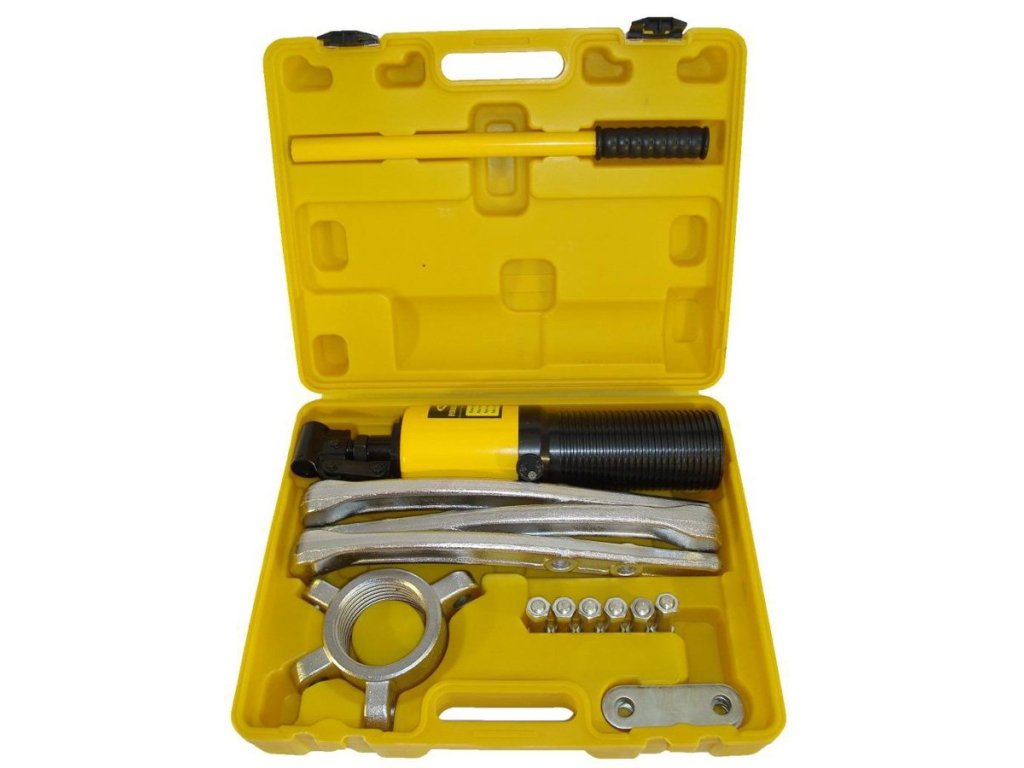

Dvou- a tříramenné provedení
Jednoduché přizpůsobení konkrétní práci
Stahovák nabízí dvě praktické konfigurace pracovních ramen. Dvouramenné uspořádání se hodí pro určité tvary a přístupové podmínky, zatímco tříramenné provedení rozkládá uchycení na tři body a umožňuje zvolit jiné řešení při demontáži vhodné součásti.
Ramena lze nastavit ve dvou výškových polohách, takže je možné lépe reagovat na rozdílnou tloušťku a umístění stahovaného dílu. Závitové pouzdro současně umožňuje měnit délku ramen a nastavit potřebnou upínací hloubku do maximální hodnoty 205 mm.
Hydraulická síla 20 t
Snazší uvolnění pevně nasazených dílů
Hydraulický mechanismus vytváří při demontáži sílu až 20 t, která pomáhá překonat odpor ložisek, řemenic nebo ozubených kol usazených na hřídeli. Síla se přenáší přes středový píst na stahovaný díl, zatímco ramena zajišťují jeho zachycení.
Pumpa se ovládá pákou, takže není nutné používat elektrické ani pneumatické napájení. Maximální zdvih pístu 70 mm poskytuje pracovní pohyb pro postupné uvolnění součásti. Při práci je nutné zvolit stabilní opření ramen a postupovat s ohledem na stav demontovaného dílu.
Přesné nastavení upínací hloubky
Praktická konstrukce pro rozdílné rozměry dílů
Na tělese hydraulické pumpy je závit s pouzdrem, ke kterému jsou uchycena ramena stahováku. Otáčením pouzdra lze upravit jejich délku a přizpůsobit vzdálenost mezi opěrnou částí a stahovaným dílem. Nastavení pomáhá zvolit vhodnou polohu bez zbytečného naklánění nástroje.
Rozsah rozevření 100 až 350 mm dovoluje použít stahovák na součásti různých průměrů v rámci uvedených limitů. Před demontáží je důležité zkontrolovat, zda ramena dosedají správně, jsou rovnoměrně zatížená a mají dostatečnou upínací hloubku.

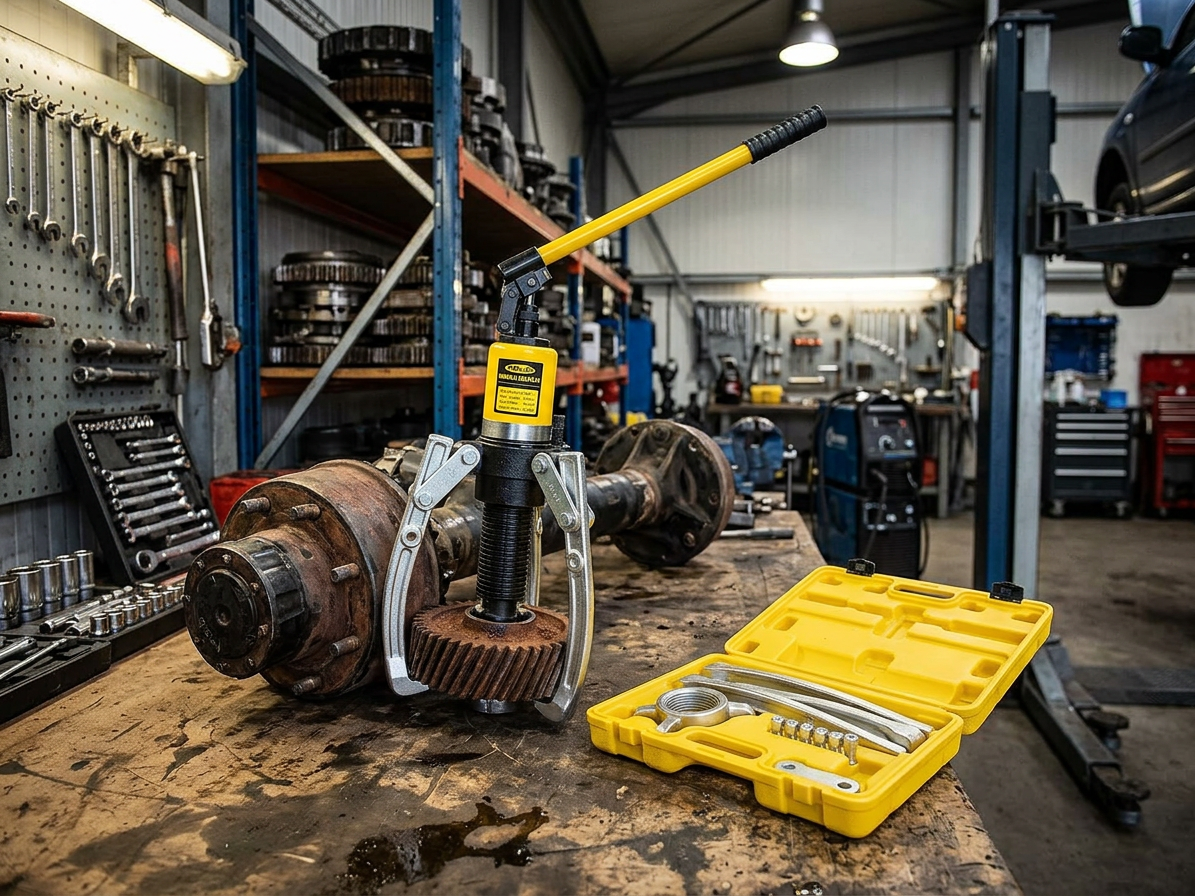

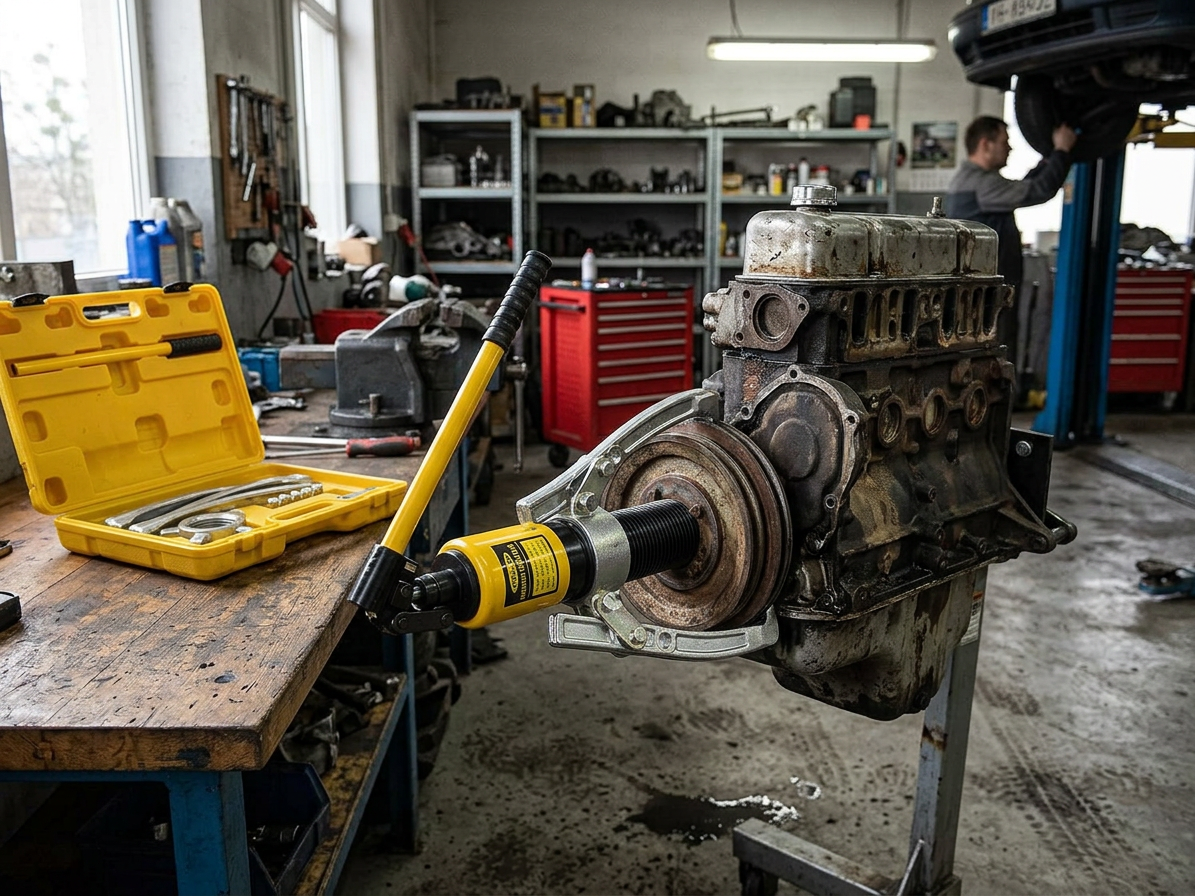

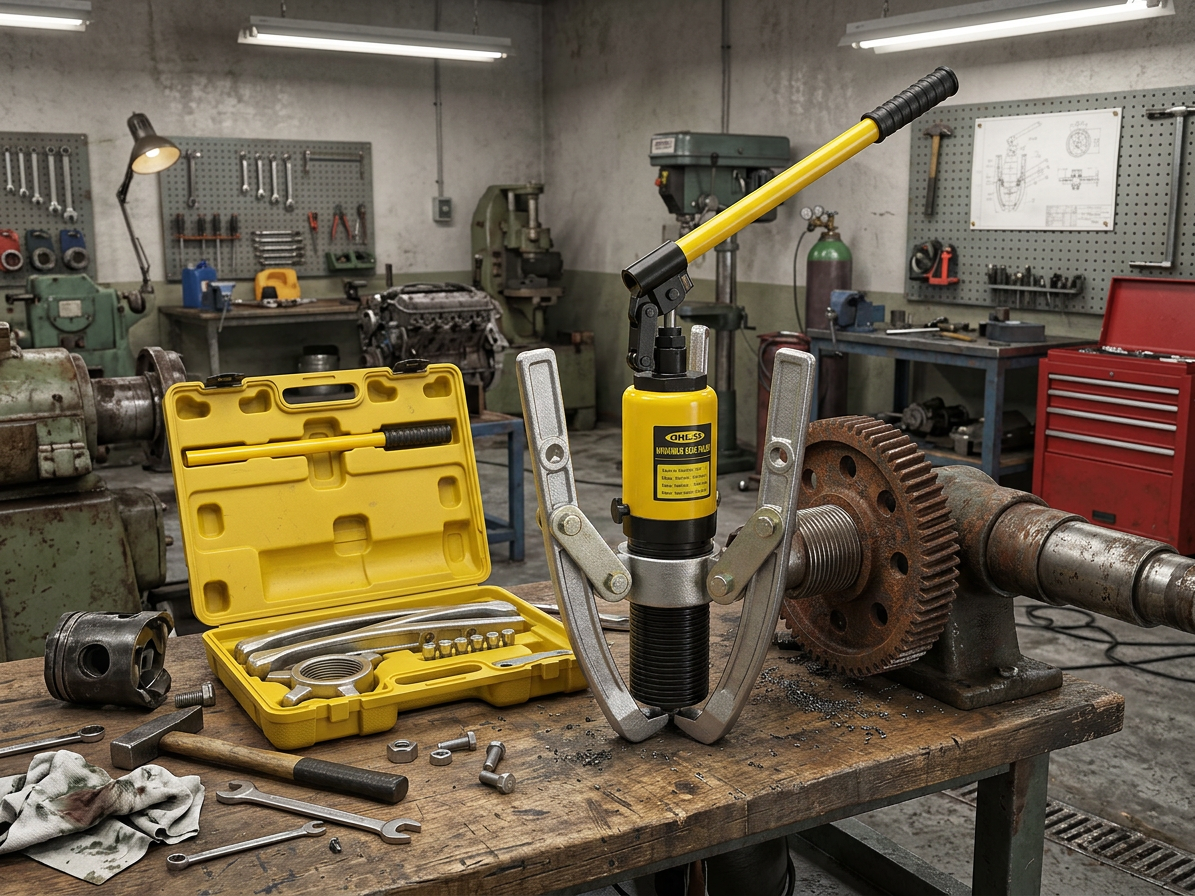

Pro autoservis i dílnu
Univerzální pomocník při mechanické demontáži
HHL-20 je vhodný pro autoservisy, opraváře, mechaniky i technicky zaměřené uživatele, kteří demontují ložiska, řemenice, ozubená kola a podobné součásti. Uplatní se při opravách, údržbě a renovaci mechanismů, kde je potřeba kontrolovaně působit vysokou stahovací silou.
Díky možnosti volby dvou nebo tří ramen se nástroj přizpůsobí různým pracovním situacím. Je určen pro práce, při nichž odpovídá rozměr demontovaného dílu rozsahu rozevření a upínací hloubce. Konkrétní vhodnost je vždy třeba posoudit podle konstrukce součásti.
Správné použití hydraulického stahováku
Kontrola uchycení před zatížením
Před použitím zkontrolujte rozměr součásti a nastavte ramena tak, aby pevně a rovnoměrně zachytila demontovaný díl. Podle potřeby zvolte dvouramenné nebo tříramenné provedení, upravte výšku ramen a závitovým pouzdrem nastavte upínací hloubku. Píst musí směřovat proti ose stahované součásti.
Hydraulickou sílu vytvářejte postupně pomocí ovládací páky a průběžně sledujte, zda stahovák zůstává správně usazený. Nepřekračujte uvedenou stahovací sílu 20 t ani pracovní rozsah nástroje. Před zatížením zajistěte stabilní polohu sestavy a chraňte okolí před uvolněním dílu.
Na co si dát pozor před demontáží
Volba správné konfigurace a rozměru
Před nákupem i před prací ověřte, zda průměr demontované součásti spadá do rozsahu rozevření 100 až 350 mm a zda její umístění nepřekračuje maximální upínací hloubku 205 mm. Zkontrolujte také prostor kolem dílu, aby bylo možné ramena správně nasadit a nastavit.
Stahovák používejte pouze na součásti, jejichž tvar umožňuje bezpečné zachycení ramen. Nesprávně usazená ramena mohou při zatížení sklouznout nebo přenášet sílu nerovnoměrně. Před každým použitím proto ověřte stav nástroje, závitu, ramen i hydraulické pumpy.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 8596386011935 |
