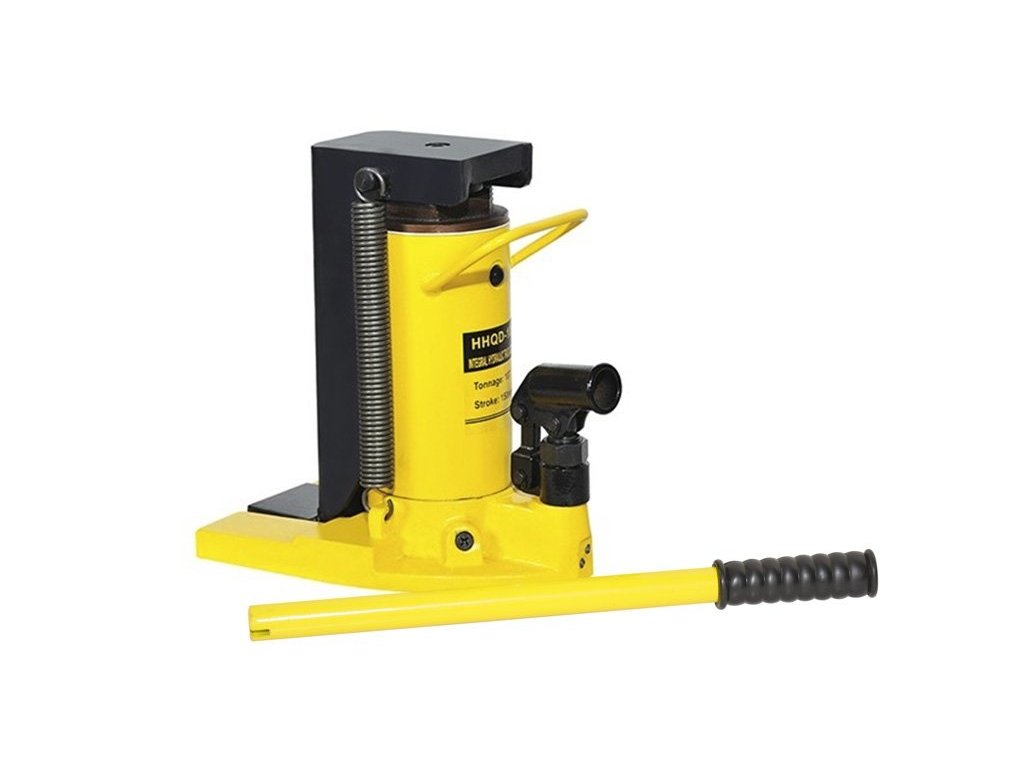

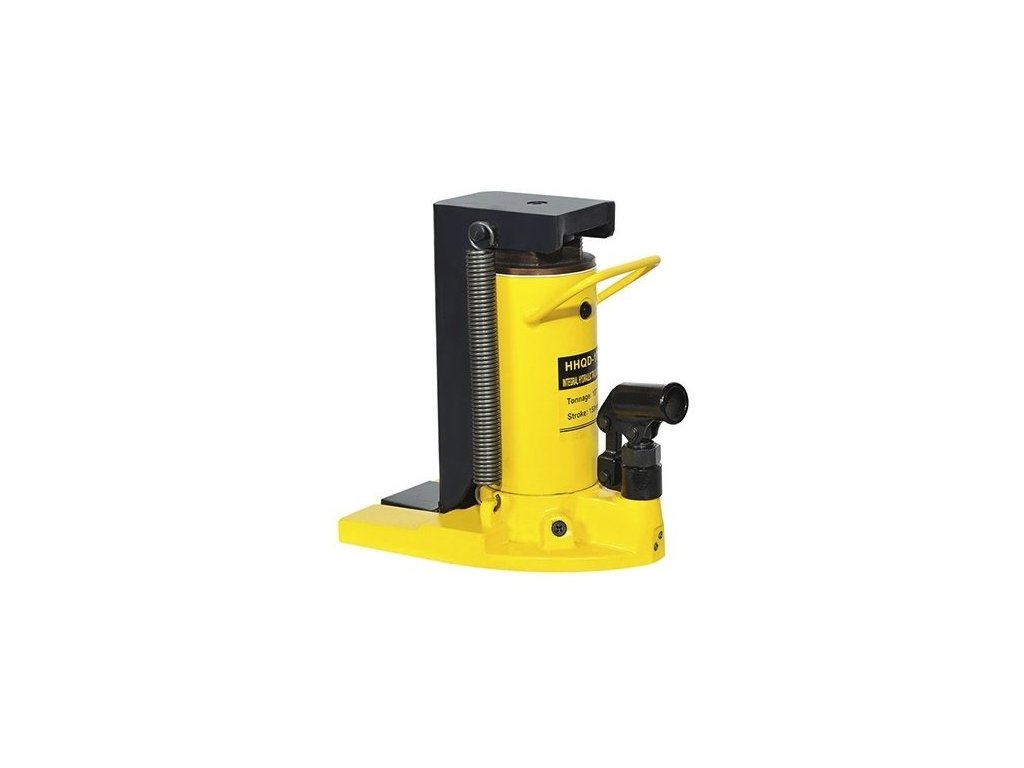

Hydraulický patkový zvedák, pro vysokozdvižné vozíky aj., nosnost 5/2,5t - Genborx HHQD-5
Hydraulický zvedák s možností zvedání hlavou nebo patkou, s ručním zdvihem pomocí páky, nosnost 5/2,5 tuny, pro zvedání těžkých strojů, kontejnerů, vysokozdvižných vozíků apod. – Genborx HHQD-5
Zvedák se od běžných zvedacích zařízení odlišuje hned dvěma body pro zvedání, na hlavě s nosností 5 tun a na patce s nosností 2,5 tuny. Díky tomu lze použít jeden zvedák pro celou řadu aplikací.
Nízká výška zvedací patky umožňuje zvedání ve stísněném prostoru.
Ruční ovládání pomocí páky, kterou lze jednoduše oddělit pro úsporu místa.
Uložení páky je navíc otočné a dovoluje obsluze variabilní přístup ke zvedání z různých úhlů.
Vysoce kvalitní pevnostní pružiny umožňují bezproblémové vracení zvedáku do výchozí polohy.
Konstrukční část patky je vyrobena bez svařování a ohýbání, čímž poskytuje vysokou a trvalou pevnost a odolnost při zatížení.
Vnitřní přepadový ventil funguje jako omezovač zdvihu, vestavěný bezpečnostní ventil proti přetížení / přetlaku.
Robustní držadlo na těle zvedáku umožňuje pohodlné přenášení.
Provedení ve žluté barvě, díky kterému v provozu nelze přehlédnout.
Technické údaje:
· Nosnost hlavy: 5 tun
· Nosnost patky: 2,5 tuny
· Hydraulický zdvih: 120 mm
· Zdvih na hlavě: 222-342 mm
· Zdvih na patce: 16-136 mm
· Výška hlavy: 222 mm
· Výška patky: 16 mm
· Hmotnost: 14,2 kg
Hydraulický patkový zvedák Genborx HHQD-5
Zvedání hlavou i patkou pro těžké stroje
Hydraulický patkový zvedák Genborx HHQD-5 je určen ke zvedání vysokozdvižných vozíků, kontejnerů, těžkých strojů a dalších zařízení. Nabízí dvě samostatná zvedací místa: hlavu s nosností až 5 tun a nízkou patku s nosností 2,5 tuny.
Díky kombinaci obou pracovních bodů lze jeden zvedák využít pro různé situace v dílně, servisu i provozu. Nízká výška patky 16 mm usnadňuje zasunutí pod břemena s omezeným prostorem, zatímco zvedání hlavou poskytuje vyšší nosnost a zdvih.

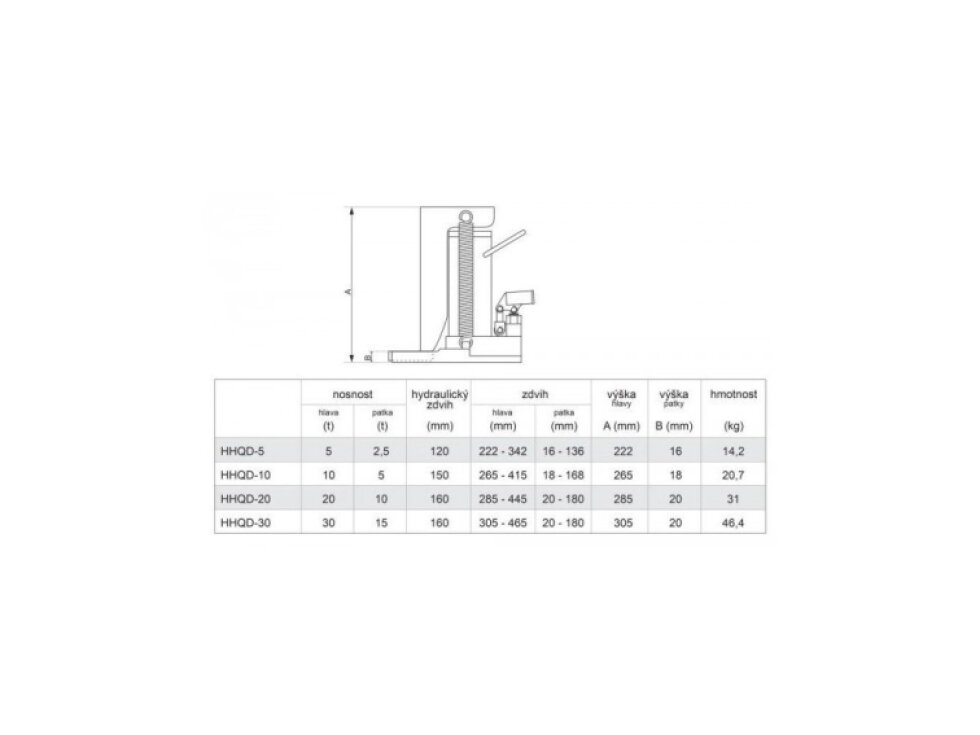

Technické informace
Nosnost 5/2,5 t a hydraulický zdvih 120 mm
| Model | Genborx HHQD-5 |
|---|---|
| Nosnost hlavy | 5 tun |
| Nosnost patky | 2,5 tuny |
| Hydraulický zdvih | 120 mm |
| Zdvih na hlavě | 222–342 mm |
| Zdvih na patce | 16–136 mm |
| Výška hlavy | 222 mm |
| Výška patky | 16 mm |
| Hmotnost | 14,2 kg |
| Barva | Žlutá |
Rozsah zdvihu se liší podle použitého zvedacího bodu. Hlava pracuje ve výšce 222 až 342 mm, zatímco patka začíná ve výšce pouhých 16 mm a dosahuje až 136 mm. Před zvedáním vždy ověřte, že zvolený bod odpovídá nosnosti zvedáku.
Dvě možnosti zvedání
Univerzálnější použití v omezeném prostoru
Hlavní předností konstrukce je možnost volby mezi zvedáním hlavou nebo patkou. Hlava je určena pro zatížení do 5 tun, zatímco patka zvládne až 2,5 tuny. Volba pracovního bodu tak umožňuje přizpůsobit zvedák tvaru, výšce a přístupnosti zvedaného břemene.
Nízká zvedací patka je praktická tam, kde běžný zvedák nelze pod břemeno zasunout. Zvedák proto najde uplatnění při manipulaci s vysokozdvižnými vozíky, kontejnery, stroji a další těžkou technikou, pokud je zajištěn vhodný a stabilní zvedací bod.
Robustní konstrukce a bezpečné ovládání
Odolné provedení pro zatížení
Konstrukční část patky je vyrobena bez svařování a ohýbání, což přispívá k její trvalé pevnosti při zatížení. Robustní držadlo na těle zvedáku usnadňuje přenášení 14,2 kg těžkého zařízení mezi pracovním místem a místem uskladnění.
Hydraulický systém je vybaven bezpečnostním ventilem proti přetížení a přetlaku. Vnitřní přepadový ventil slouží jako omezovač zdvihu. Tyto prvky podporují kontrolovanou práci, nenahrazují však správné podepření břemene ani dodržení bezpečného pracovního postupu.
Jak zvedák funguje
Ruční hydraulický zdvih pomocí páky
Zvedák pracuje na principu ruční hydrauliky. Obsluha pohybuje pákou, která vytváří tlak v hydraulickém systému a postupně vysouvá zvedací mechanismus. Hydraulický zdvih činí 120 mm; podle použité části se výsledná pracovní výška pohybuje v různých rozsazích.
Páku lze jednoduše oddělit, takže při ukládání zabírá méně místa. Její uložení je otočné a umožňuje přístup z různých úhlů, což se hodí při práci v dílně i u rozměrnějších strojů, kde není vždy k dispozici přímý prostor pro obsluhu.
Použití v dílně a servisu
Pro vysokozdvižné vozíky, kontejnery a stroje
Před použitím zkontrolujte nosnost zvoleného bodu, stabilitu podkladu a vhodnost místa, o které se zvedák opírá. Patku využijte pouze do zatížení 2,5 tuny a hlavu do zatížení 5 tun. Zvedák umístěte tak, aby břemeno zůstalo během zdvihu stabilní a nemohlo sklouznout.
Pákou provádějte zdvih plynule a sledujte polohu břemene po celou dobu práce. Zvedák je určen ke zvedání, nikoli jako jediná dlouhodobá podpěra. Po dosažení potřebné výšky zajistěte břemeno samostatným vhodným podpěrným prostředkem podle konkrétní aplikace.
Pro koho je zvedák vhodný
Praktické řešení pro údržbu těžké techniky
Genborx HHQD-5 ocení autoservisy, dílny, provozy s vysokozdvižnou technikou, údržbáři i pracovníci, kteří potřebují příležitostně zvedat těžké stroje nebo kontejnery. Dvě zvedací možnosti rozšiřují jeho využití oproti zařízení určenému pouze pro jeden typ pracovního bodu.
Nejdůležitější je správně vyhodnotit hmotnost břemene, výšku dostupného místa a pevnost zvedacího bodu. Zvedák je vhodný pro situace, kde je zapotřebí ruční hydraulický zdvih a kde může nízká patka nebo vyšší nosnost hlavy usnadnit přístup k břemenu.
Důležité upozornění a otázky
Dodržujte nosnost a bezpečné podepření
Nepřekračujte stanovenou nosnost hlavy ani patky a nezvedejte břemeno z nestabilního nebo nevhodného místa. Během práce udržujte okolí volné a zvedané zařízení po nadzvednutí vždy bezpečně podepřete. Před nákupem ověřte, zda rozměry zdvihu odpovídají zamýšlenému použití.
Často kladené otázky: Hlava zvedá až 5 tun, patka až 2,5 tuny. Nejnižší výška patky je 16 mm. Hydraulický zdvih činí 120 mm. Zvedák je určen ke zvedání těžkých strojů, vozíků a kontejnerů, nikoli k ponechání břemene bez dodatečného podepření.
Doplňkové parametry
| Kategorie: | Víceúčelové zvedáky |
|---|---|
| EAN: | 8596386012000 |
