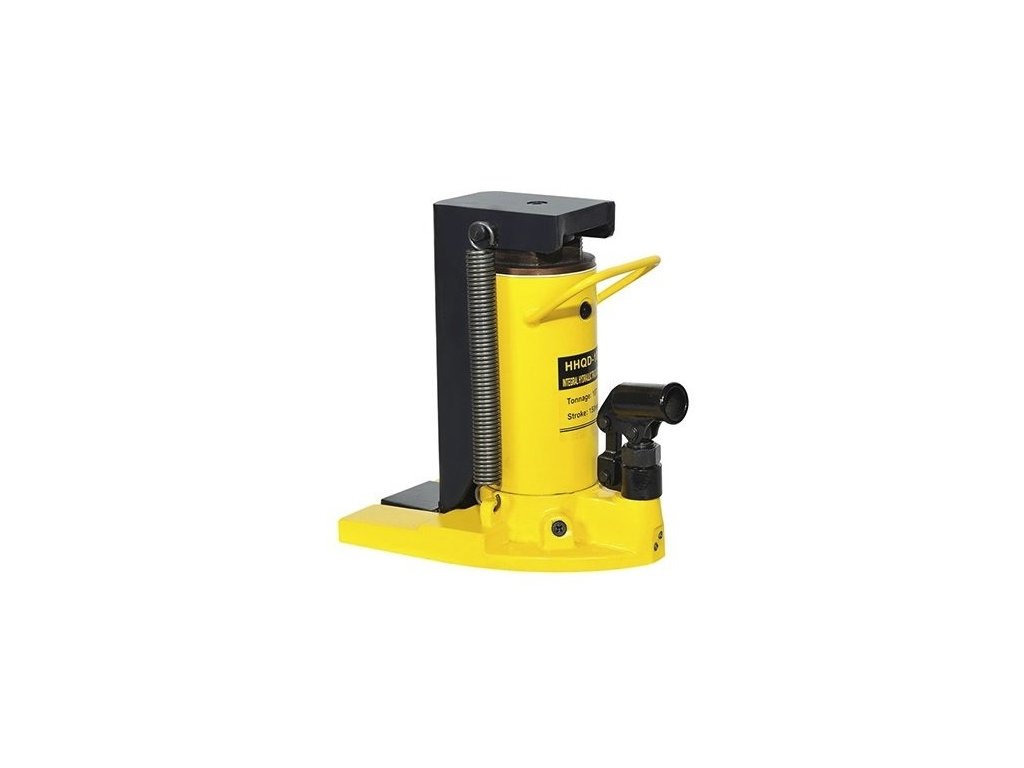

Hydraulický patkový zvedák, pro vysokozdvižné vozíky aj., nosnost 10/5t - Genborx HHQD-10
Hydraulický zvedák s možností zvedání hlavou nebo patkou, s ručním zdvihem pomocí páky, nosnost 10/5 tun, pro zvedání těžkých strojů, kontejnerů, vysokozdvižných vozíků apod. – Genborx HHQD-10
Zvedák se od běžných zvedacích zařízení odlišuje hned dvěma body pro zvedání, na hlavě s nosností 10 tun a na patce s nosností 5 tun. Díky tomu lze použít jeden zvedák pro celou řadu aplikací.
Nízká výška zvedací patky umožňuje zvedání ve stísněném prostoru.
Ruční ovládání pomocí páky, kterou lze jednoduše oddělit pro úsporu místa.
Uložení páky je navíc otočné a dovoluje obsluze variabilní přístup ke zvedání z různých úhlů.
Vysoce kvalitní pevnostní pružiny umožňují bezproblémové vracení zvedáku do výchozí polohy.
Konstrukční část patky je vyrobena bez svařování a ohýbání, čímž poskytuje vysokou a trvalou pevnost a odolnost při zatížení.
Vnitřní přepadový ventil funguje jako omezovač zdvihu, vestavěný bezpečnostní ventil proti přetížení / přetlaku.
Robustní držadlo na těle zvedáku umožňuje pohodlné přenášení.
Provedení ve žluté barvě, díky kterému v provozu nelze přehlédnout.
Technické údaje:
· Nosnost hlavy: 10 tun
· Nosnost patky: 5 tun
· Hydraulický zdvih: 150 mm
· Zdvih na hlavě: 265-415 mm
· Zdvih na patce: 18-168 mm
· Výška hlavy: 265 mm
· Výška patky: 18 mm
· Hmotnost: 20,7 kg
Hydraulický patkový zvedák 10/5 t Genborx HHQD-10
Dvě zvedací místa pro těžké stroje a vozíky
Genborx HHQD-10 je hydraulický patkový zvedák určený ke zvedání těžkých strojů, kontejnerů, vysokozdvižných vozíků a další techniky. Nabízí dvě samostatná zvedací místa: hlavu s nosností 10 tun a patku s nosností 5 tun.
Díky kombinaci hlavy a nízké patky lze zvedák přizpůsobit různým pracovním situacím. Patka vysoká pouze 18 mm umožňuje zasunutí do stísněných prostor, zatímco ruční hydraulické ovládání pákou usnadňuje zvedání bez potřeby elektrického nebo pneumatického pohonu.
Nosnost 10 tun na hlavě a 5 tun na patce

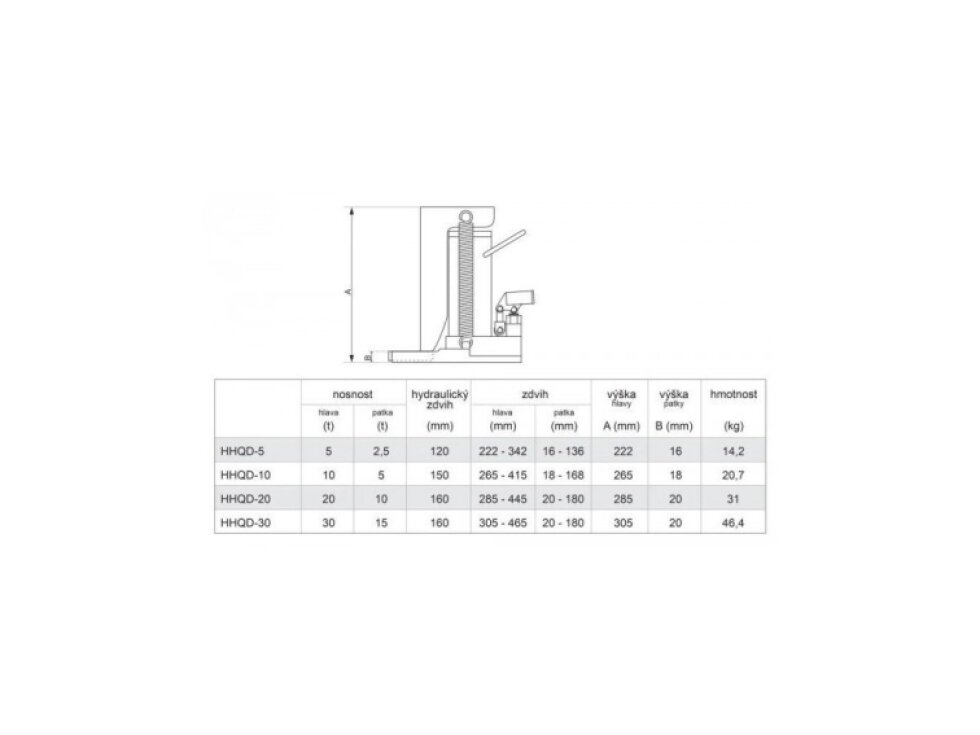

Přesné technické údaje pro správný výběr
Zvedák nabízí hydraulický zdvih 150 mm. Při použití hlavy je pracovní výška v rozsahu 265 až 415 mm, při použití patky 18 až 168 mm. Rozdílné nosnosti jednotlivých zvedacích bodů je nutné respektovat podle zvoleného způsobu použití.
| Nosnost hlavy | 10 tun |
|---|---|
| Nosnost patky | 5 tun |
| Hydraulický zdvih | 150 mm |
| Zdvih na hlavě | 265–415 mm |
| Zdvih na patce | 18–168 mm |
| Výška hlavy | 265 mm |
| Výška patky | 18 mm |
| Hmotnost | 20,7 kg |
Uvedené rozměry a nosnosti pomáhají zvolit vhodný zvedací bod podle dostupného prostoru, výšky zdvihu a hmotnosti zvedaného zařízení.
Dvě možnosti zvedání v jednom zařízení
Variabilní řešení pro různé pracovní situace
Hydraulický zvedák je vybaven hlavou i patkou, takže umožňuje zvedání shora nebo zespodu. Hlava poskytuje nosnost až 10 tun, zatímco patka s nižší konstrukční výškou dovoluje zvedat břemena v místech, kam se běžný zvedák nemusí vejít.

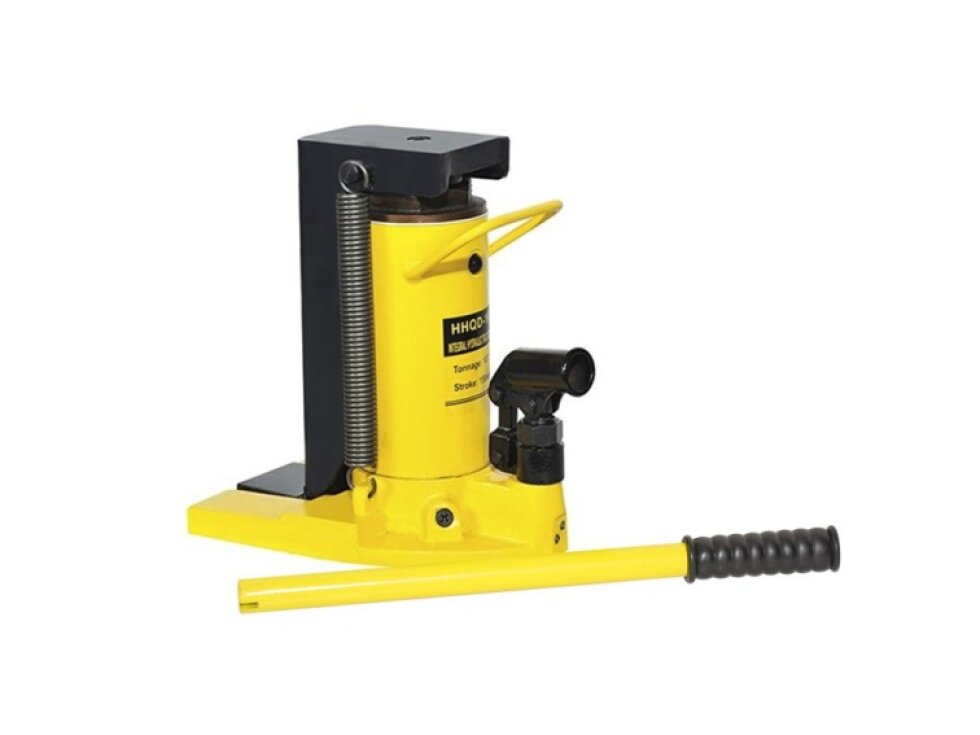

Součástí konstrukce je ruční páka pro ovládání hydraulického zdvihu. Páku lze jednoduše oddělit a její uložení je otočné, což usnadňuje přístup k obsluze z různých úhlů a zároveň pomáhá šetřit místo při uskladnění.
Robustní konstrukce a bezpečnostní prvky
Stabilní provedení pro zatěžování těžkou technikou
Konstrukční část patky je vyrobena bez svařování a ohýbání. Toto provedení podporuje pevnost a odolnost patky při zatížení. Vysoce kvalitní pevnostní pružiny zajišťují návrat zvedáku do výchozí polohy po uvolnění hydraulického systému.
Vnitřní přepadový ventil slouží jako omezovač zdvihu a zvedák má také vestavěný bezpečnostní ventil proti přetížení a přetlaku. Robustní držadlo na těle zařízení usnadňuje přenášení, přičemž žlutá barva zlepšuje jeho viditelnost v dílně nebo servisu.
Ruční hydraulické ovládání bez externího pohonu
Jednoduchá obsluha při zvedání těžkých břemen
Zvedání probíhá ručně pomocí páky, která ovládá hydraulický mechanismus. Po nastavení zvedáku pod vhodný bod břemene lze zvolit hlavu nebo patku podle požadované výšky a přístupnosti místa.
Zařízení je určeno pro uživatele, kteří potřebují zvedat těžké stroje, kontejnery, vysokozdvižné vozíky nebo podobnou techniku. Uplatnění najde v dílnách, servisech, provozech údržby i při dalších technických pracích s odpovídajícími podmínkami.

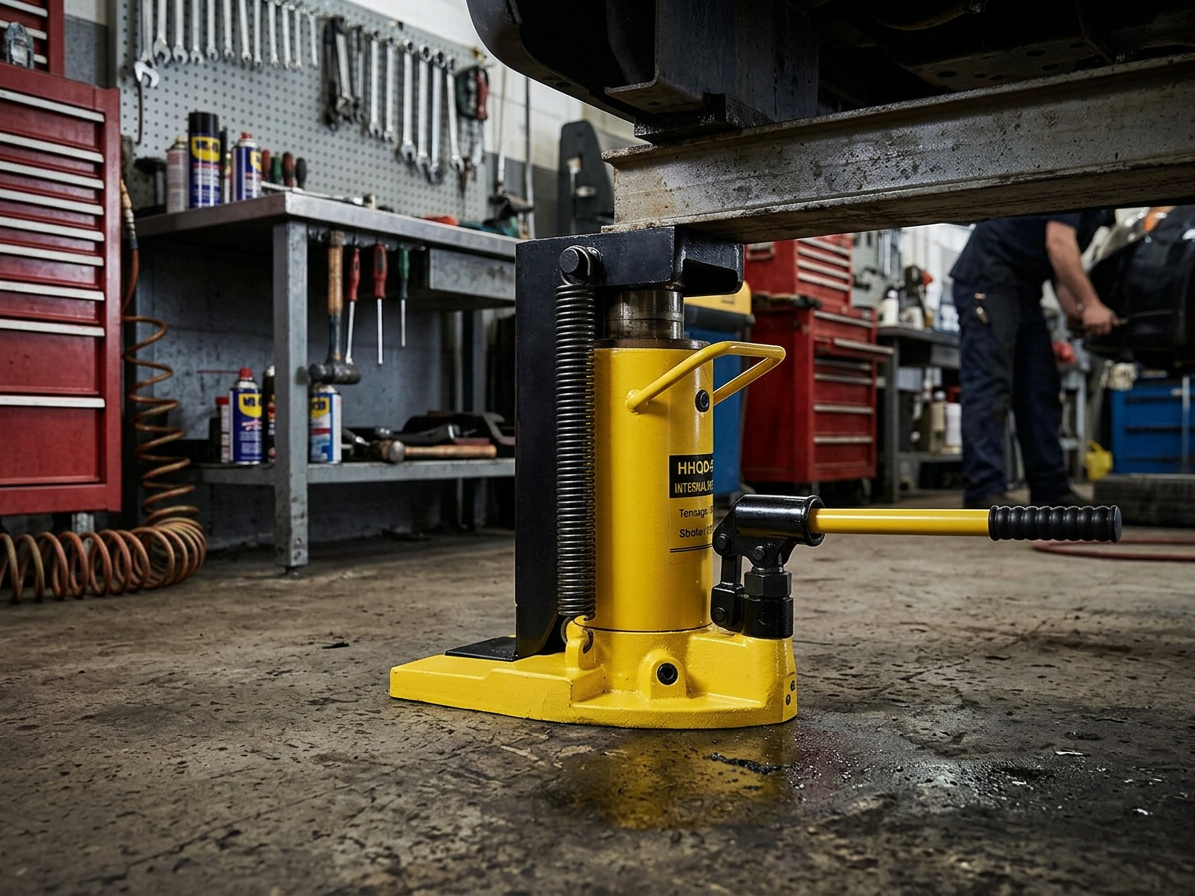

Praktické použití v dílně a servisu
Nízká patka pro práci v omezeném prostoru
Před zvedáním ověřte, zda hmotnost břemene odpovídá nosnosti použitého zvedacího bodu. Pro práci s hlavou platí nosnost 10 tun, pro práci s patkou 5 tun. Zvedák umístěte na vhodný pevný podklad a zvolte bod určený pro bezpečné zvedání.
Patku využijete tam, kde je k dispozici pouze 18 mm prostoru, zatímco hlava je vhodná pro zvedání z vyšší opěrné pozice. Po dosažení požadované výšky zajistěte břemeno samostatnými podpěrami; hydraulický zvedák nepoužívejte jako jedinou dlouhodobou podpěru.
Důležité upozornění pro bezpečné zvedání
Respektujte nosnost a stabilitu zvedaného břemene
Před použitím vždy zkontrolujte stav zvedáku, správné usazení hlavy nebo patky a stabilitu podkladu. Nepřekračujte nosnost 10 tun na hlavě ani 5 tun na patce. Zvedané zařízení musí být podepřeno tak, aby během práce nemohlo dojít k jeho převrácení nebo posunutí.
Volba zvedacího bodu závisí na konstrukci a hmotnosti zvedaného stroje. Dodržujte také bezpečné pracovní postupy platné pro konkrétní zařízení. Zvedák nepřemisťujte ani neobsluhujte způsobem, který by mohl narušit jeho stabilitu při zatížení.
Univerzální patkový zvedák pro těžkou techniku
Jeden zvedák, dvě nosnosti a široké možnosti použití
Genborx HHQD-10 kombinuje hydraulickou hlavu s nosností 10 tun a nízkou patku s nosností 5 tun. Díky tomu nabízí praktické řešení pro zvedání těžkých strojů a techniky v situacích, kdy se mění dostupný prostor i požadovaná výška zdvihu.
Výhodou je ruční ovládání, otočné uložení oddělitelné páky, bezpečnostní ventily, vratné pružiny a snadné přenášení pomocí držadla. Před nákupem ověřte, zda parametry zvedáku odpovídají hmotnosti a konstrukci břemene, se kterým budete pracovat.
Doplňkové parametry
| Kategorie: | Víceúčelové zvedáky |
|---|---|
| EAN: | 8596386012017 |
