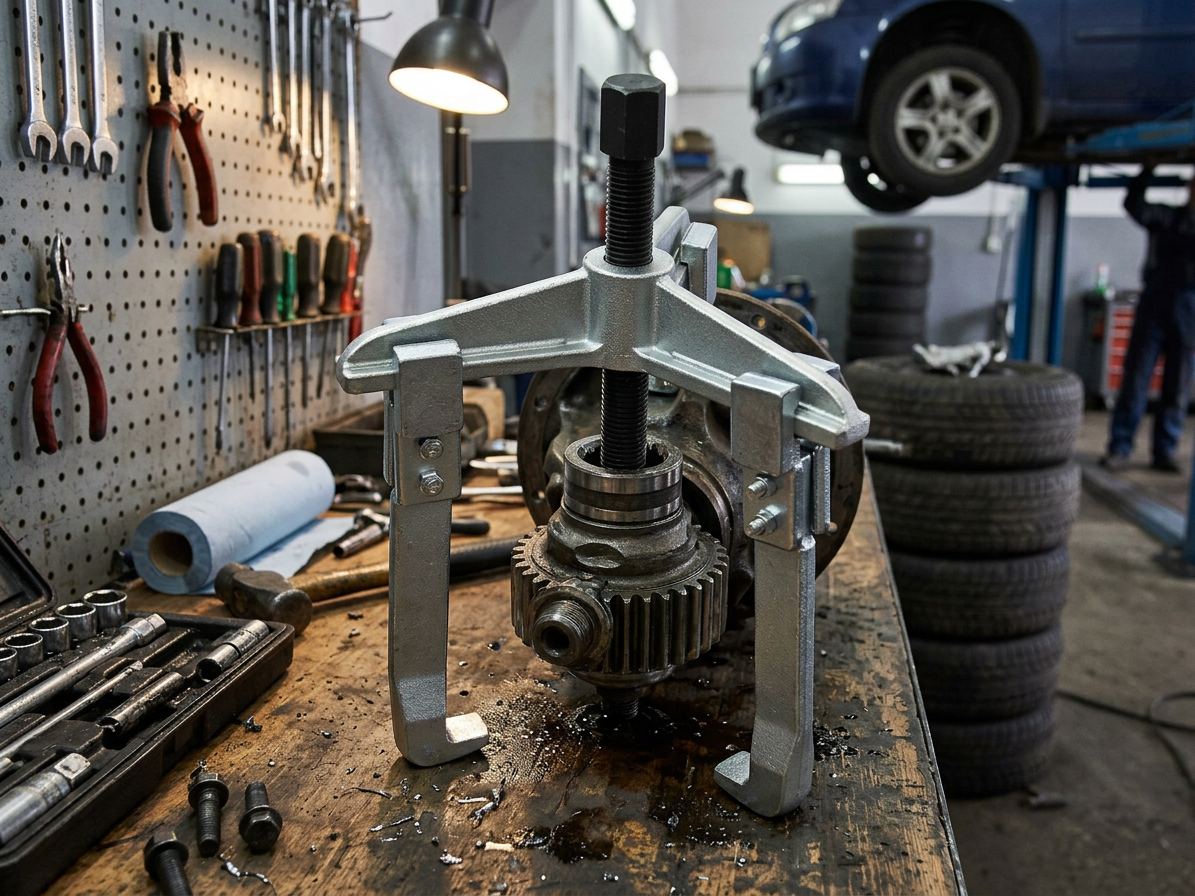

Univerzální tříramenný stahovák s posuvnými rameny - SN0110/160

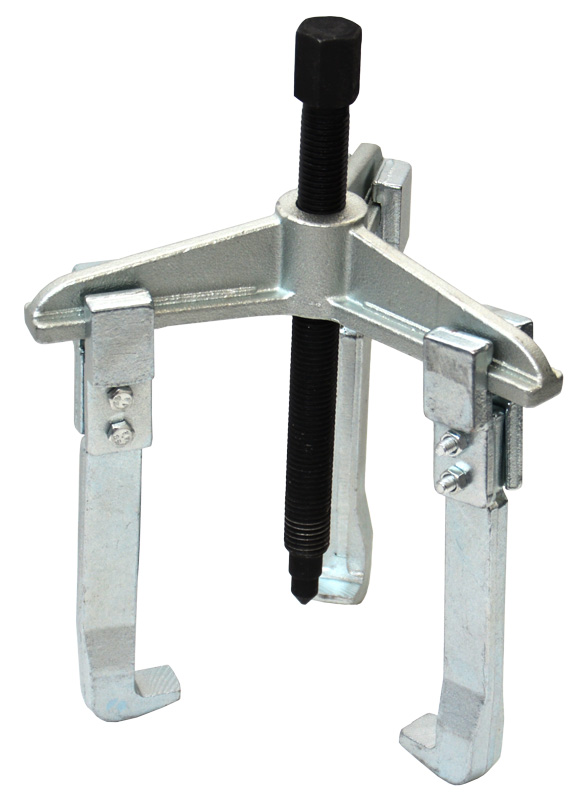

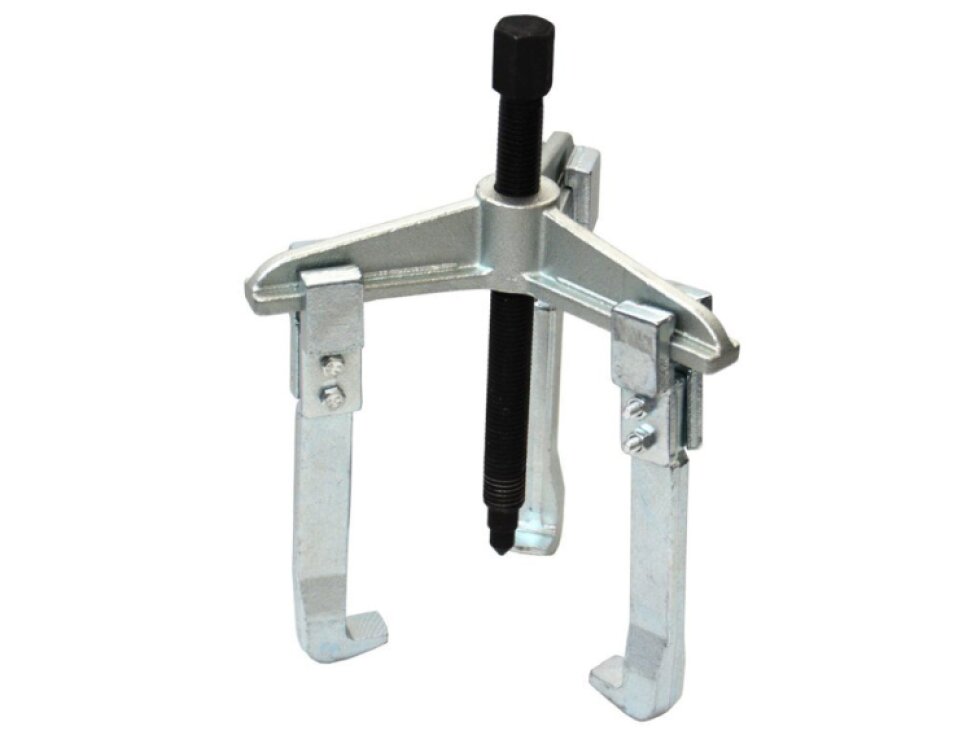

Univerzální tříramenný stahovák (Germany style) se třemi posuvnými, zápustkově kovanými, pozinkovanými rameny z vysokouhlíkové oceli a ze středového šroubu.
- používá se zejména pro stahování kuličkových ložisek, kotoučů, ozubených kol, řemenic apod.,
- pozinkovaná ramena ze speciální oceli lze na příčníku otočit, takže čelisti mohou stahovat jak zvnitřku, tak vně,
- tyto stahováky zajišťují rovnoměrné rozložení stahovací síly,
- v praxi osvědčené provedení.
Parametry:
rozsah: 160 mm
velikost: 6"
délka ramena: 115 mm
délka šroubu: 180 mm
hmotnost: 0,8 kg
Univerzální tříramenný stahovák s posuvnými rameny - SN0110/160
Univerzální tříramenný stahovák SN0110/160
Praktické řešení pro demontáž ložisek a řemenic
Univerzální tříramenný stahovák SN0110/160 slouží k demontáži kuličkových ložisek, kotoučů, ozubených kol, řemenic a dalších pevně nasazených dílů. Tři posuvná ramena umožňují přizpůsobit nástroj konkrétnímu průměru a zajistit stabilní uchopení součásti.
Ramena lze na příčníku otočit, takže čelisti mohou působit z vnější i vnitřní strany. Stahovací síla se přenáší přes středový šroub a díky tříramennému provedení se rozkládá rovnoměrně. Nástroj tak pomáhá omezit naklánění při běžné servisní práci.
Technické informace: rozsah 160 mm
Přehled důležitých rozměrů
| Typ | Univerzální tříramenný stahovák |
|---|---|
| Model | SN0110/160 |
| Pracovní rozsah | 160 mm |
| Velikost | 6" |
| Délka ramena | 115 mm |
| Délka šroubu | 180 mm |
| Počet ramen | 3 |
| Hmotnost | 0,8 kg |
Rozsah 160 mm určuje maximální rozměr stahované součásti podle konkrétního nasazení ramen. Před prací zkontrolujte, zda lze čelisti bezpečně opřít o vhodnou část demontovaného dílu a zda je dostatek prostoru pro otáčení středového šroubu.
Konstrukce ze speciální oceli
Rovnoměrné uchopení demontovaného dílu
Ramena jsou vyrobena z vysokouhlíkové oceli a mají zápustkově kované provedení. Pozinkovaný povrch pomáhá chránit kovové části před běžnými vlivy prostředí při používání a skladování v dílně. Každé rameno se posouvá po příčníku podle velikosti součásti.
Středový šroub vytváří při utahování tah, který působí proti opěrným čelistem. Tři ramena rozdělují zatížení kolem obvodu dílu, což usnadňuje souměrné stahování. Správné vycentrování nástroje je přitom důležité pro bezpečnou a účinnou demontáž.
Oboustranně otočná ramena
Vnější i vnitřní způsob stahování
Výraznou předností stahováku jsou otočná ramena. Po změně jejich polohy lze čelisti využít pro stahování z vnější strany, například kolem řemenice nebo ozubeného kola, případně z vnitřní strany u dílů, kde je potřeba uchopení za vnitřní plochu.
Otočná konstrukce rozšiřuje možnosti použití bez nutnosti pořizovat dva samostatné nástroje. Před utažením vždy nastavte všechna ramena do stejné, stabilní polohy a ověřte, že čelisti dosedají na pevné části demontovaného komponentu, nikoli na citlivou pracovní plochu.
Jak tříramenný stahovák funguje
Kontrolovaný přenos síly přes středový šroub

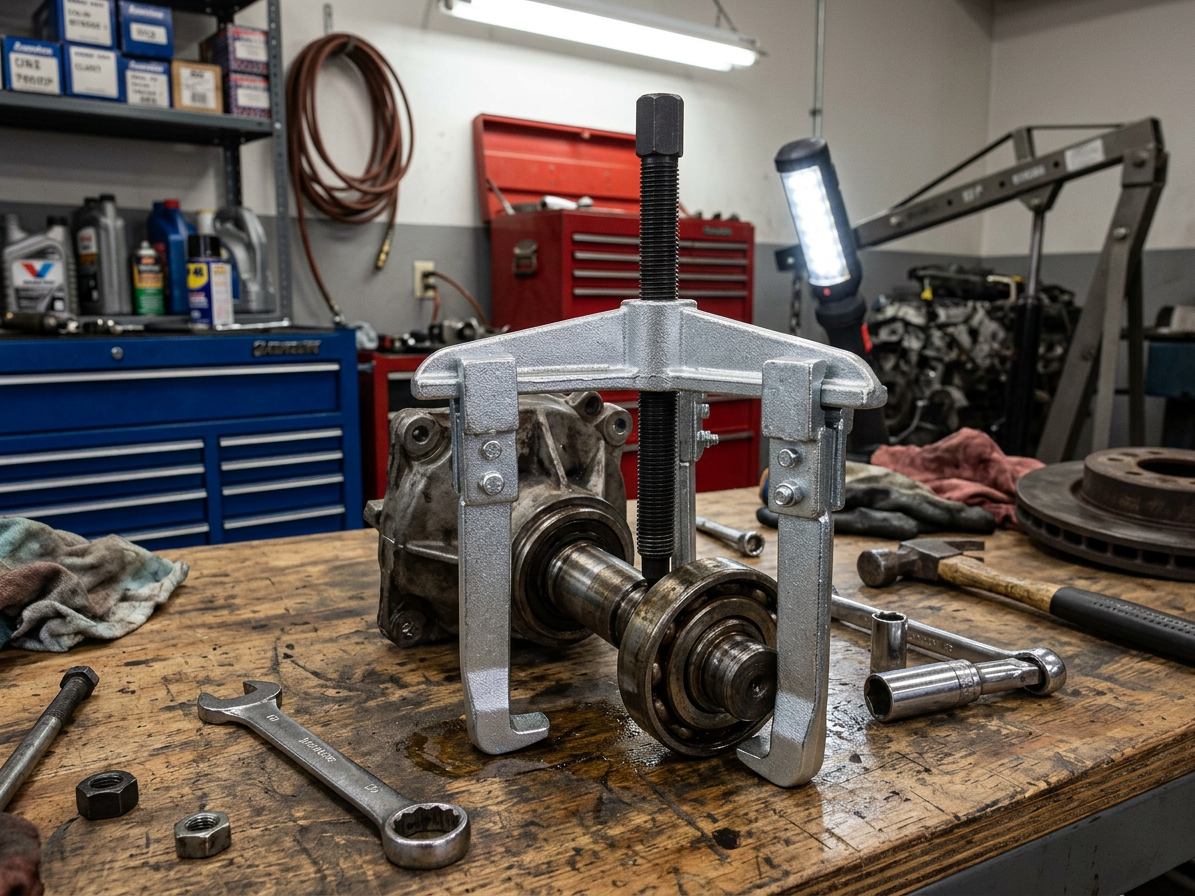

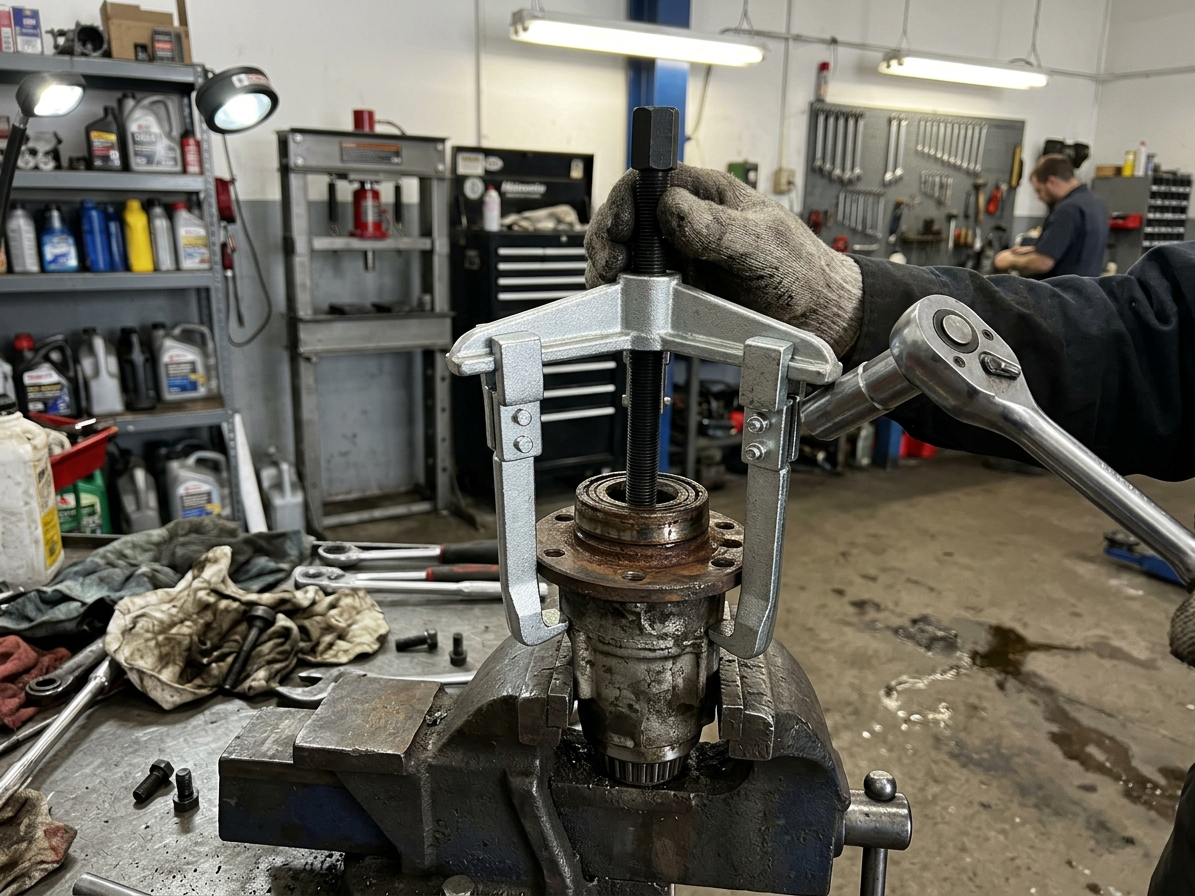

Stahovák se nasadí tak, aby jeho tři čelisti rovnoměrně obepnuly nebo podepřely odnímanou součást. Ramena se posunou na příčníku do vhodné polohy a středový šroub se opře o hřídel nebo jiný pevný střed. Otáčením šroubu se díl postupně uvolňuje z uložení.
Nástroj je určen pro mechanické stahování součástí, nikoli pro páčení nebo údery. Pokud se díl neuvolňuje, práci nepřerušujte násilným zvyšováním zatížení. Nejprve zkontrolujte vystředění, dosednutí čelistí a vhodnost zvoleného způsobu uchopení.
Pro autoservis i domácí dílnu
Univerzální nástroj pro běžnou demontáž

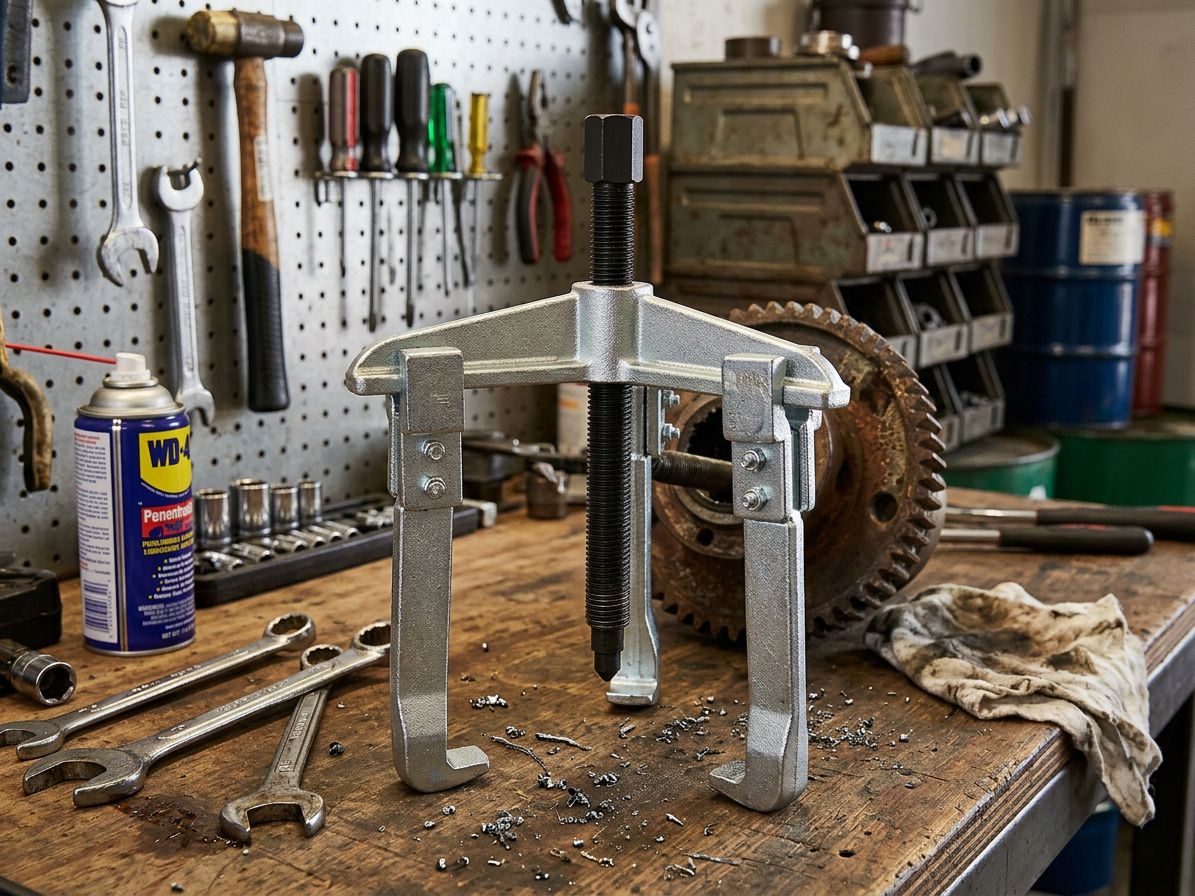

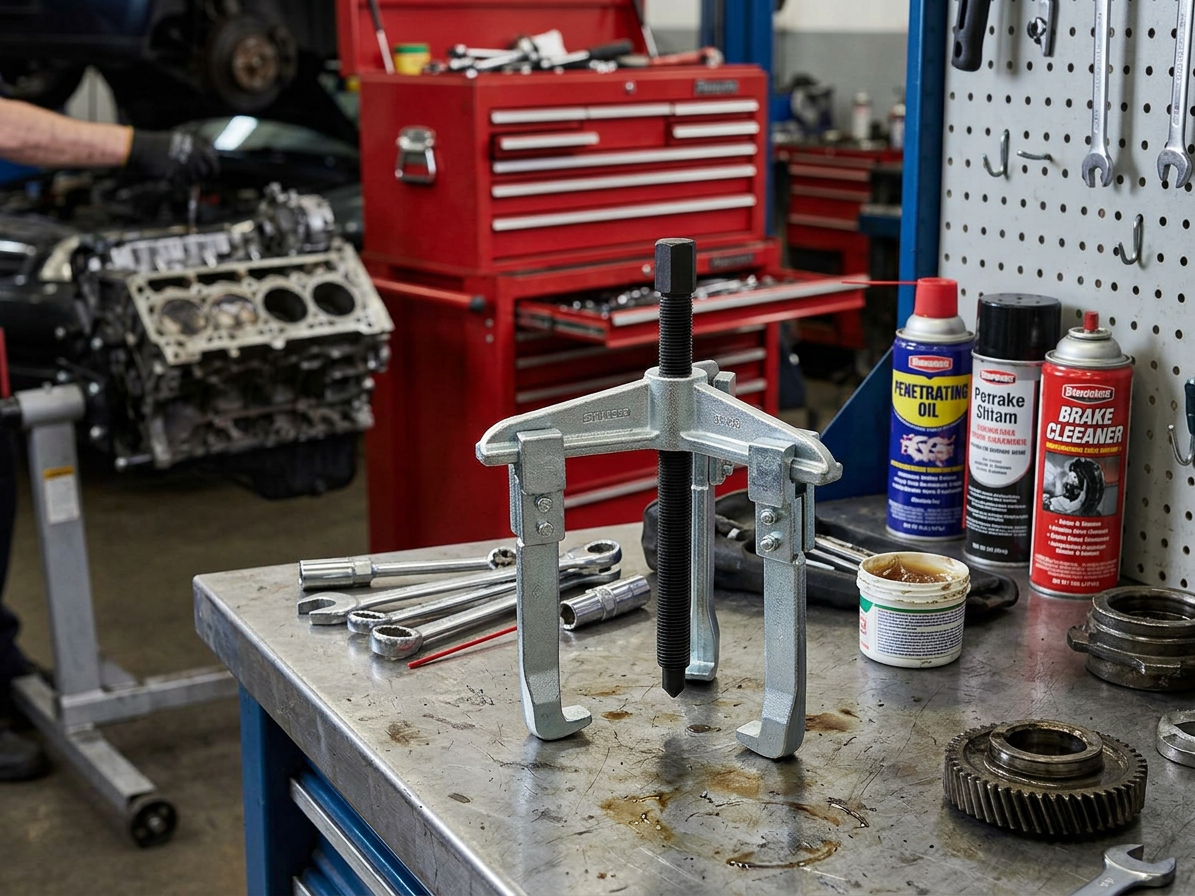

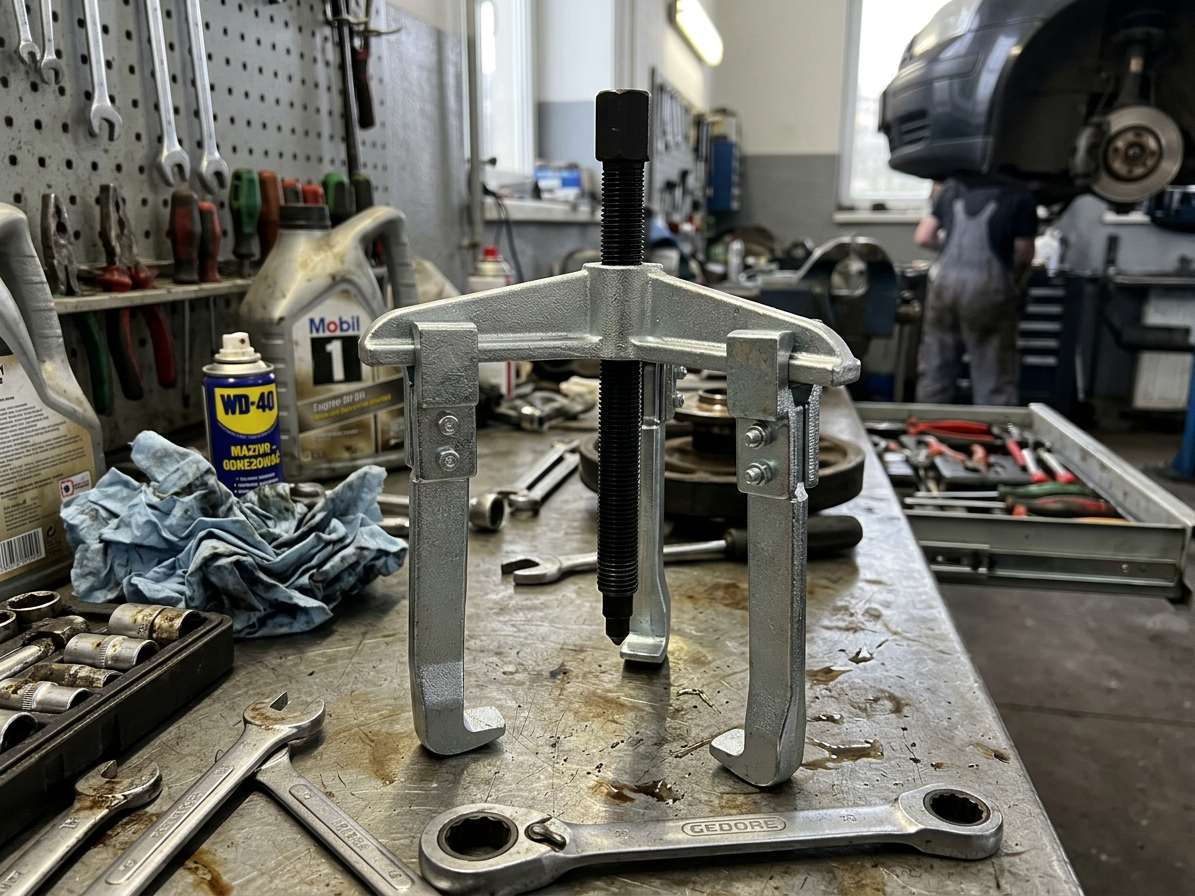

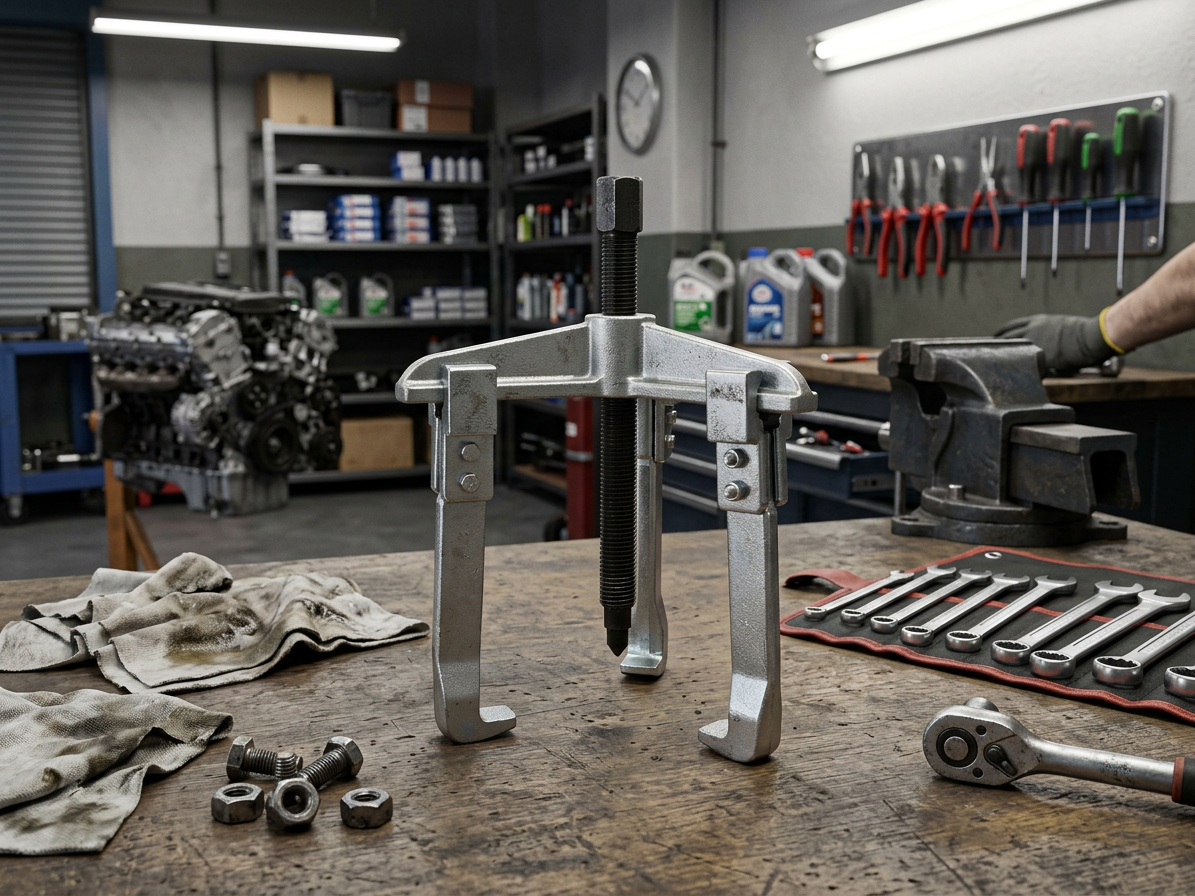

Stahovák je vhodný pro mechaniky, opraváře, autoservisy i technicky zaměřené uživatele v domácí dílně. Uplatní se při demontáži ložisek, kotoučů, ozubených kol a řemenic, pokud jejich rozměry odpovídají pracovnímu rozsahu 160 mm a konstrukce umožňuje bezpečné nasazení čelistí.
Díky nastavitelným ramenům lze jeden nástroj přizpůsobit různým součástem. Praktický význam má také hmotnost 0,8 kg, která usnadňuje manipulaci při práci na pracovním stole i v servisním prostoru. Konkrétní vhodnost vždy závisí na tvaru a uložení demontovaného dílu.
Použití a důležité upozornění
Správné nastavení je základem bezpečné práce
Před použitím očistěte dosedací plochy a nastavte ramena tak, aby byla síla rozložena co nejrovnoměrněji. Středový šroub umístěte do osy stahované součásti a čelisti opřete o pevnou část dílu. Během utahování sledujte, zda nástroj zůstává vystředěný a nesesmekává se.
Nezatěžujte stahovák nad rámec jeho pracovního rozsahu a nepoužívejte jej, pokud nelze zajistit pevné uchopení. Při demontáži může dojít k náhlému uvolnění součásti, proto pracujte s vhodným ochranným vybavením a dodržujte bezpečný odstup od napružených částí.
Proč si vybrat tento tříramenný stahovák?
Univerzální provedení pro rozmanité servisní úkony
Model SN0110/160 kombinuje tři posuvná ramena, otočné čelisti a středový šroub v jednom univerzálním nástroji. Nabízí možnost vnějšího i vnitřního stahování a podporuje rovnoměrné rozložení síly při demontáži běžných mechanických součástí.
Je vhodnou volbou tam, kde potřebujete jeden kompaktní přípravek pro různé díly do rozsahu 160 mm. Před nákupem ověřte rozměr součásti, prostor kolem ní a způsob, kterým lze čelisti bezpečně opřít. Správná volba uchopení je pro výsledek práce rozhodující.
Doplňkové parametry
| Kategorie: | Tříramenné stahováky |
|---|---|
| EAN: | 8596386012567 |
