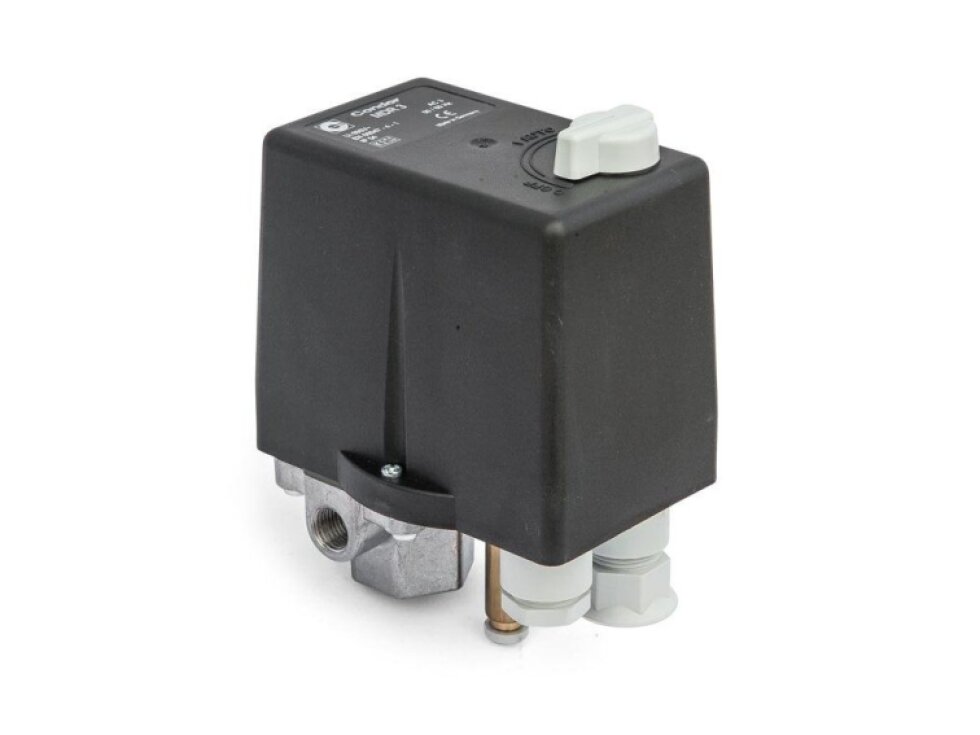

Tlakový spínač CONDOR MDR 3/11, 16 - 20 A
Tlakový spínač s nastavitelným vypínacím tlakem 4–11 bar, napájení 400 V – CONDOR MDR 3/11, 16–20 A
Třípólový vypínač a odvzdušňovací ventil. Pro kompresory s elektromotory 7,5 kW.
Nastavitelný vypínací tlak, včetně použití ochrany motoru.
Třípólový vypínač a odvzdušňovací ventil.

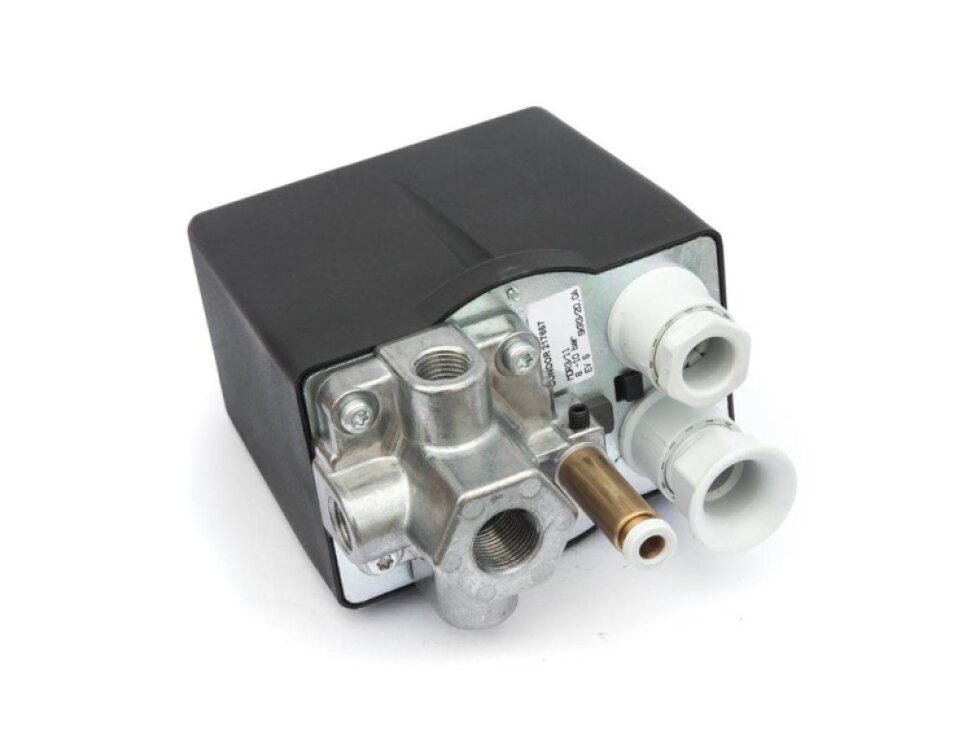

Spodní vývod 3/8" pro připojení k tlakové nádobě.
Tři boční vývody 1/4" pro manometr, pojistný ventil a rychlospojku.
Technické údaje:
• Pracovní tlak: 4–11 bar
• Max. spínací proud: 20 A
• Elektrické připojení: 400 V
• Max. příkon motoru: 7,5 kW
• Stupeň ochrany: IP54
Tlakový spínač CONDOR MDR 3/11, 16–20 A
Automatické řízení kompresoru s nastavením 4–11 bar
CONDOR MDR 3/11 je třípólový tlakový spínač pro kompresory s elektromotorem do 7,5 kW a napájením 400 V. Slouží k automatickému spínání a vypínání motoru podle tlaku v tlakové nádobě.
Vypínací tlak lze nastavit v rozsahu 4–11 bar, takže spínač přizpůsobíte požadovanému provozu kompresoru. Součástí provedení je třípólový vypínač, odvzdušňovací ventil a ochrana motoru.
Technické informace
Přehled klíčových elektrických a tlakových parametrů
Spínač je určen pro elektrické kompresory s třífázovým napájením 400 V. Maximální spínací proud činí 20 A a maximální příkon připojeného motoru je 7,5 kW. Při výběru vždy porovnejte údaje spínače s parametry konkrétního motoru.
| Pracovní tlak | 4–11 bar |
|---|---|
| Maximální spínací proud | 20 A |
| Elektrické připojení | 400 V |
| Maximální příkon motoru | 7,5 kW |
| Stupeň ochrany | IP54 |
| Spodní vývod | 3/8" |
| Boční vývody | 3× 1/4" |

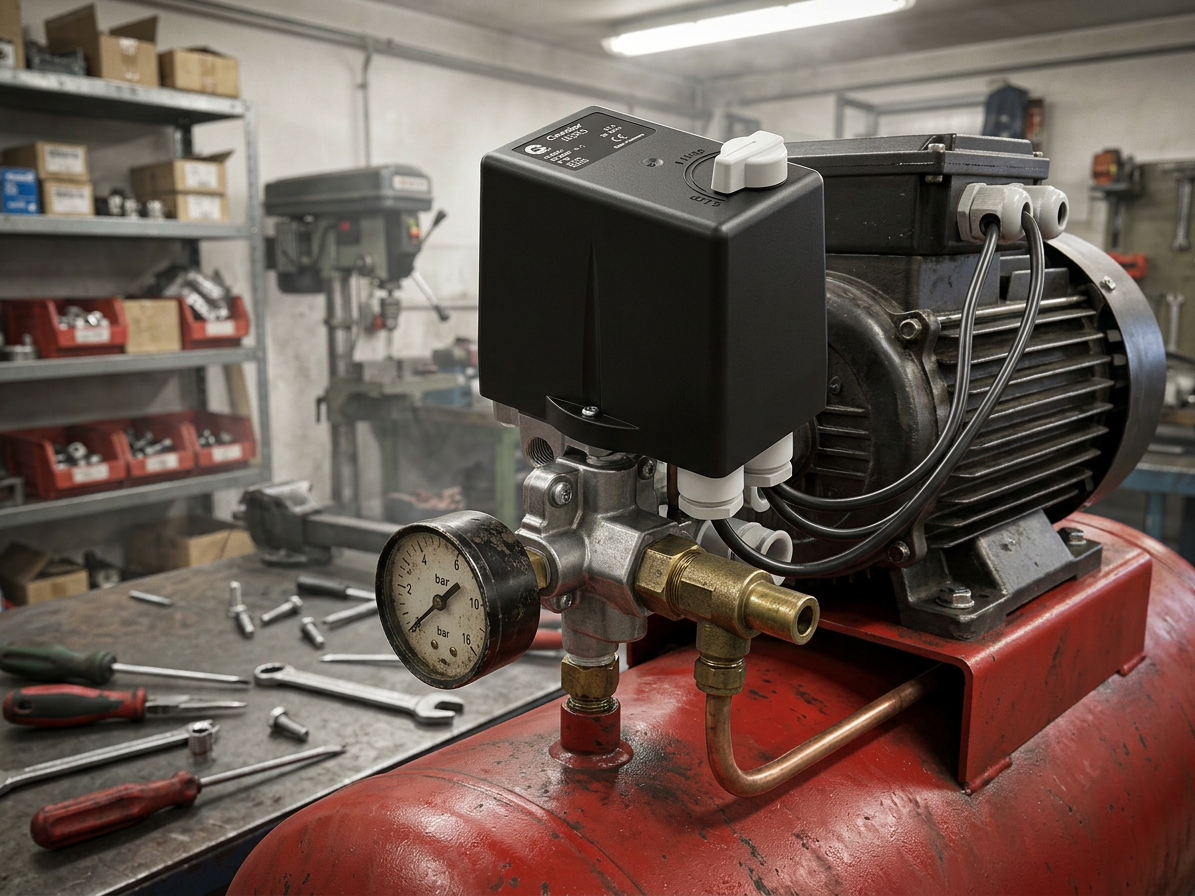

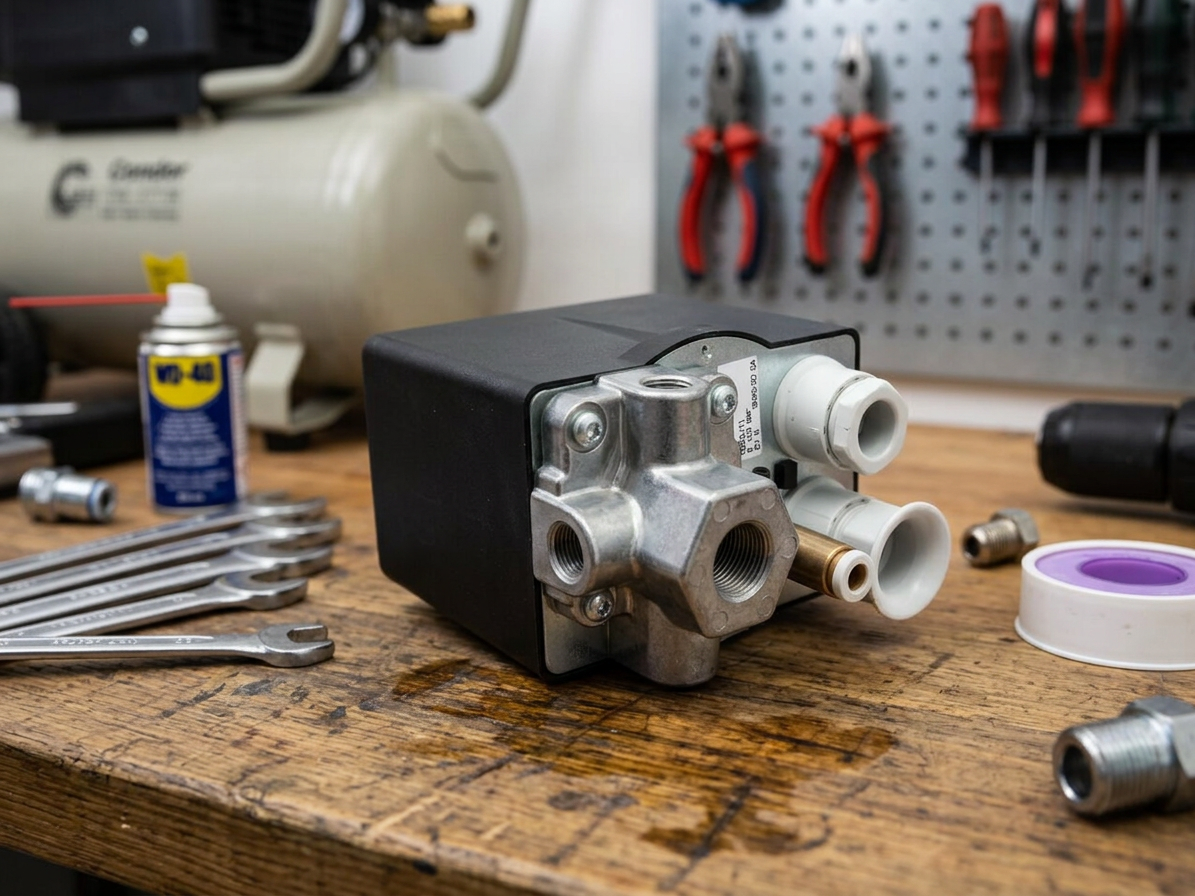

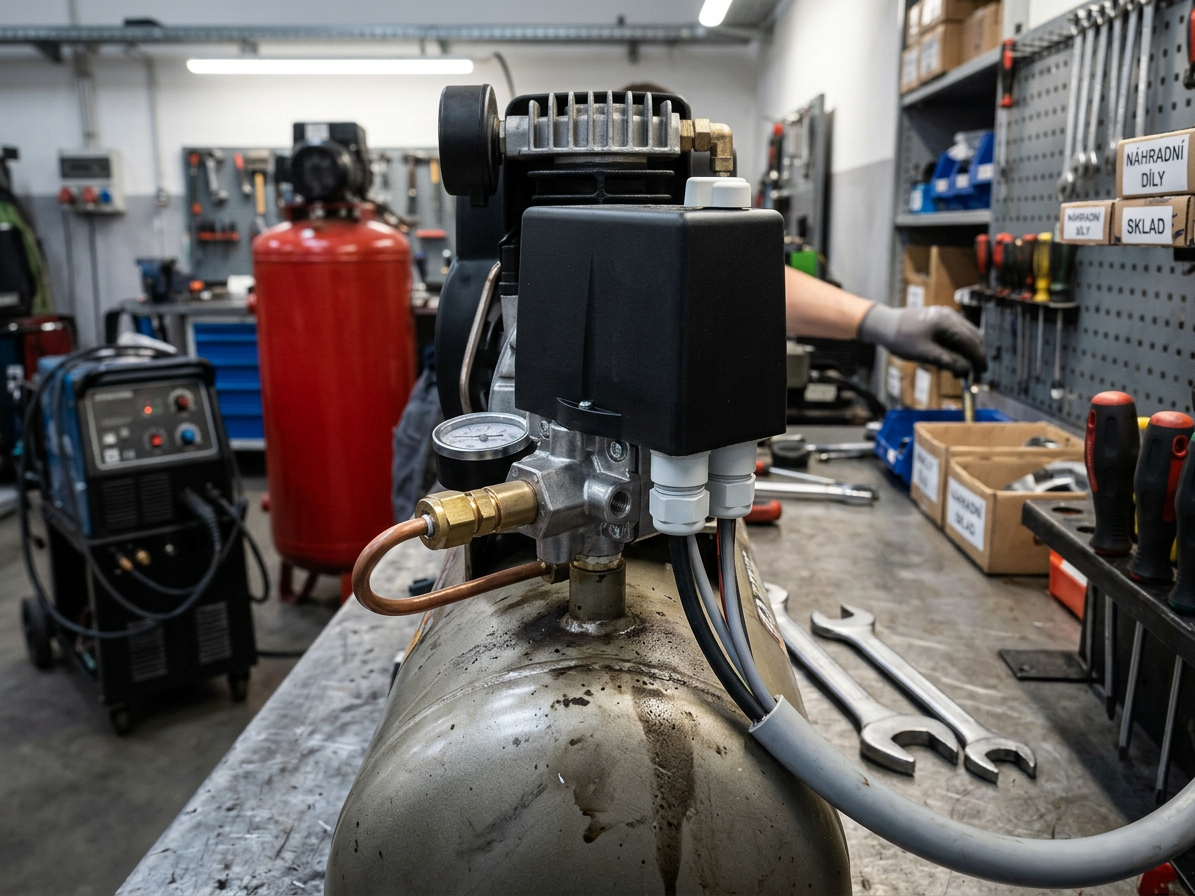

Připojení k tlakové nádobě a příslušenství
Praktické vývody pro osazení měřicími a bezpečnostními prvky
Spodní vývod se závitem 3/8" slouží k připojení tlakového spínače k tlakové nádobě kompresoru. Před montáží ověřte, zda odpovídá závit na nádobě a zda je připojení provedeno vhodným způsobem.
Na boku jsou k dispozici tři vývody 1/4". Ty jsou určeny pro připojení manometru, pojistného ventilu a rychlospojky, takže lze prakticky uspořádat běžné prvky pneumatického systému.
Hlavní výhody
Nastavení tlaku a ochrana motoru v jednom prvku
Nastavitelný vypínací tlak 4–11 bar umožňuje přizpůsobit provoz spínače konkrétním požadavkům kompresoru. Regulace podle tlaku v nádobě omezuje nutnost ručního zapínání a vypínání motoru.
Třípólové provedení je určeno pro elektrické připojení 400 V a integrovaná ochrana motoru pomáhá chránit připojené zařízení při provozu. Odvzdušňovací ventil zároveň podporuje odlehčení systému při vypnutí kompresoru.
Jak tlakový spínač funguje
Automatické spínání podle tlaku vzduchu v nádobě
Tlakový spínač sleduje tlak v připojené tlakové nádobě a podle nastavené hodnoty ovládá chod elektromotoru kompresoru. Po dosažení nastaveného vypínacího tlaku motor vypne, čímž se ukončí plnění nádoby.
Zařízení je určeno pro kompresory s motorem do 7,5 kW, třífázovým napájením 400 V a maximálním spínacím proudem 20 A. Vhodnost pro konkrétní sestavu závisí na shodě elektrických a závitových parametrů.

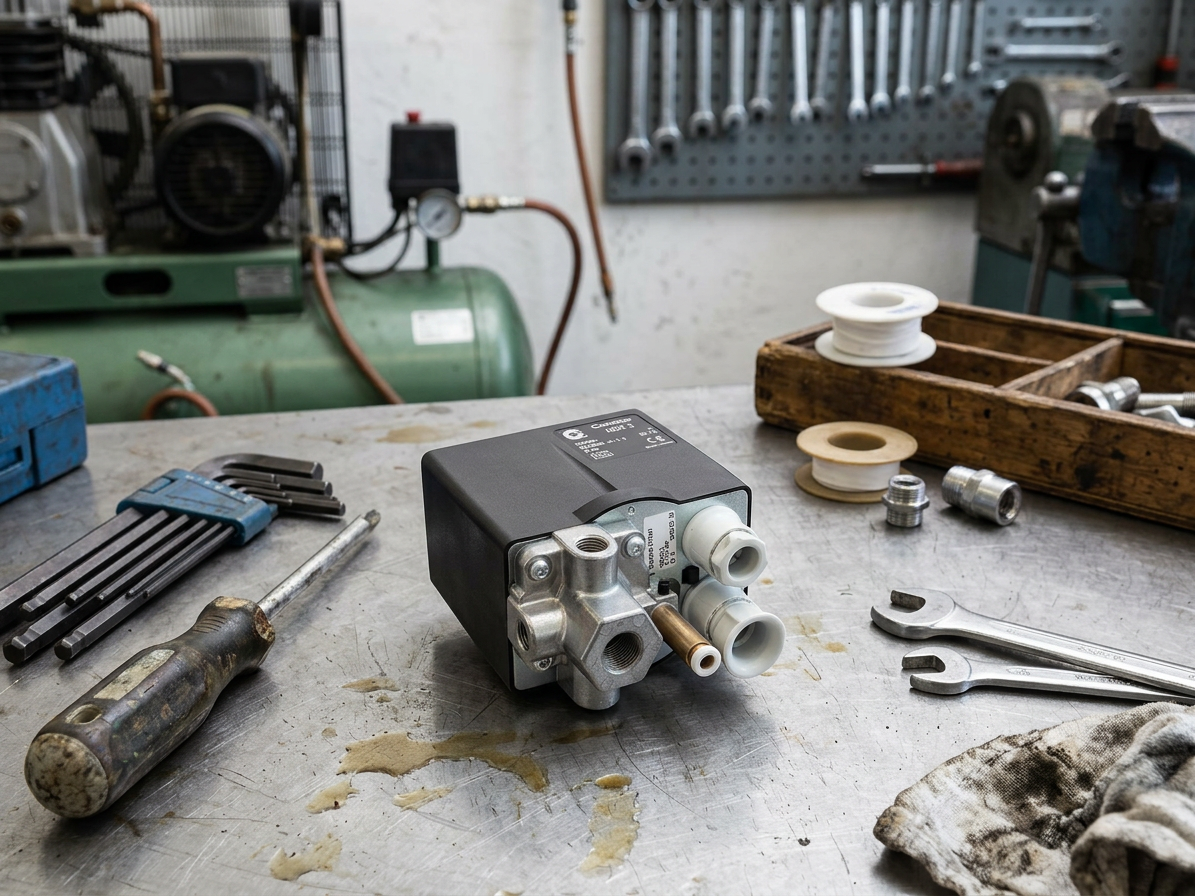

Pro koho je tlakový spínač vhodný
Řešení pro opravy a sestavování elektrických kompresorů
CONDOR MDR 3/11 je vhodný pro servisní techniky, dílny a technicky zdatné uživatele, kteří potřebují vyměnit nebo osadit tlakový spínač na kompresoru s elektromotorem do 7,5 kW.
Uplatní se při údržbě kompresorových sestav, kde je potřeba automatické řízení chodu, připojení manometru, pojistného ventilu a rychlospojky. Před nákupem ověřte napětí, proud, výkon motoru i typ závitů.

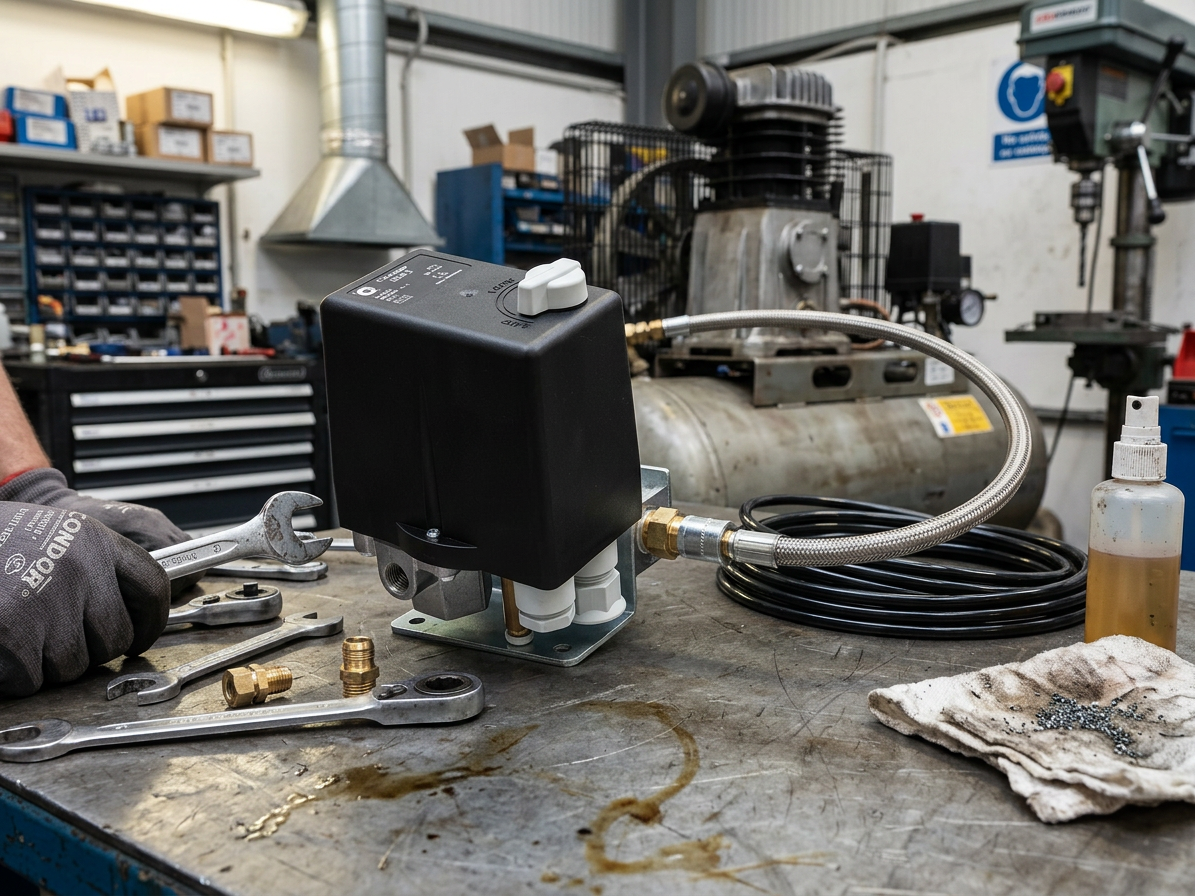

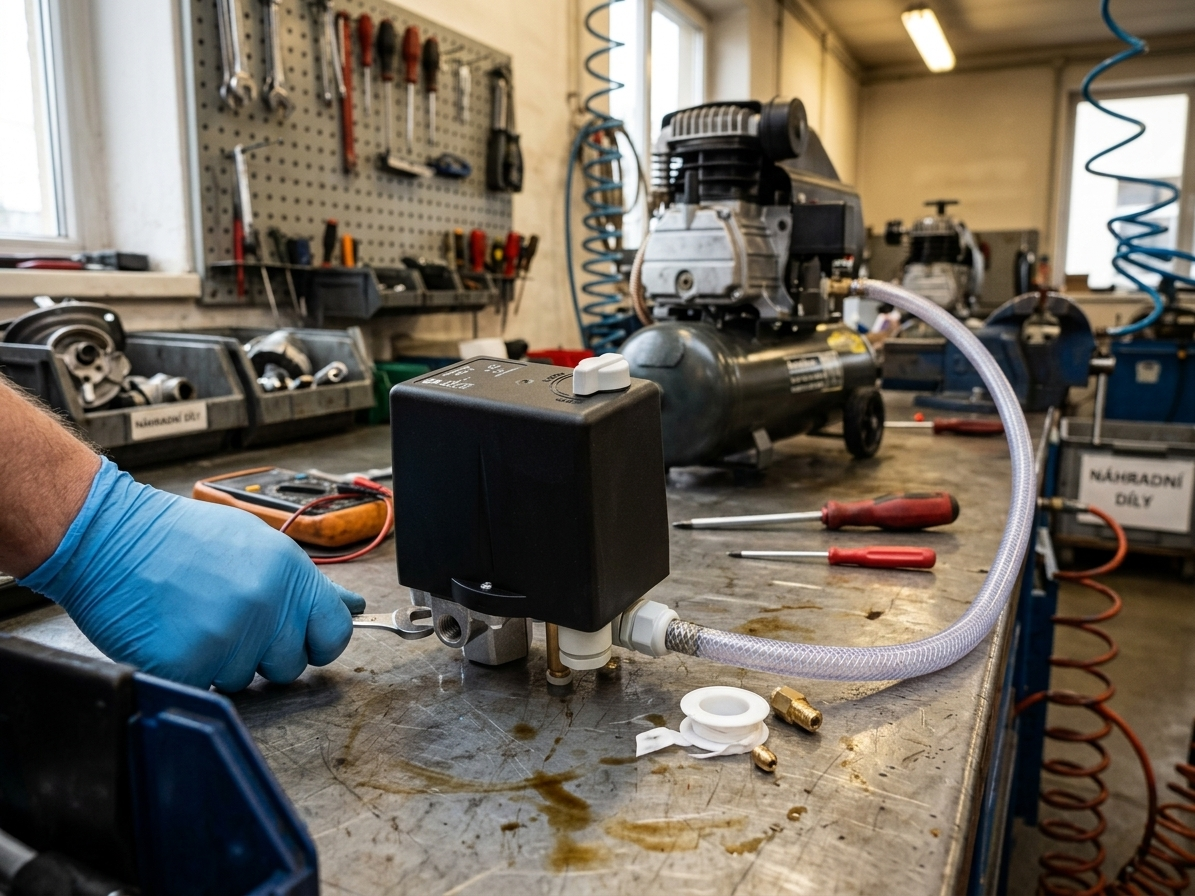

Použití a montáž
Správné zapojení je základem bezpečného provozu
Před instalací odpojte kompresor od elektrické sítě a ověřte, že tlakový systém není pod tlakem. Zkontrolujte kompatibilitu závitu 3/8" na spodním vývodu a využití bočních vývodů 1/4" pro manometr, pojistný ventil a rychlospojku.
Elektrické zapojení musí odpovídat třífázovému napájení 400 V a maximálnímu proudu 20 A. Nastavení vypínacího tlaku provádějte s ohledem na provozní požadavky kompresoru a dodržujte pokyny pro konkrétní zařízení.
Důležité upozornění a výběr správné varianty
Ověřte tlak, elektrické údaje i připojovací závity
Tento model je určen pro kompresory s elektromotory do 7,5 kW, napájením 400 V a maximálním spínacím proudem 20 A. Nepoužívejte jej bez ověření, že elektrické parametry odpovídají konkrétnímu motoru a zapojení.
Před montáží ověřte také potřebný pracovní rozsah, závit spodního vývodu 3/8" a boční vývody 1/4". Instalaci a elektrické připojení svěřte kvalifikované osobě, pokud si nejste jistí správným postupem.
Doplňkové parametry
| Kategorie: | Kvalitní kompresory pro autoservis a dílnu |
|---|---|
| EAN: | 2002687900008 |
