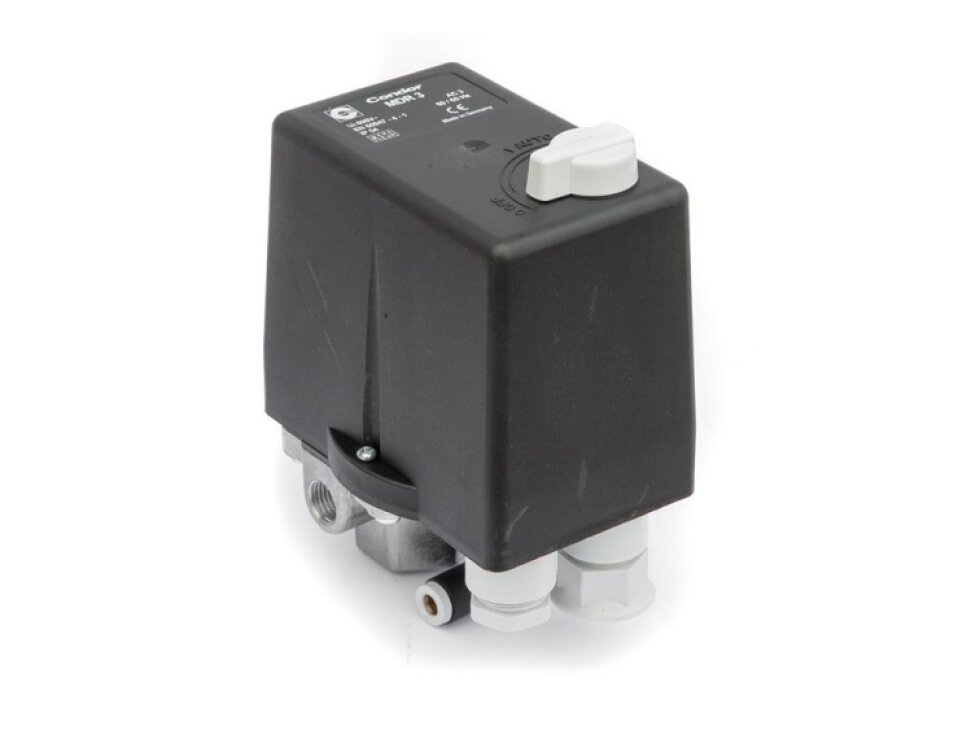

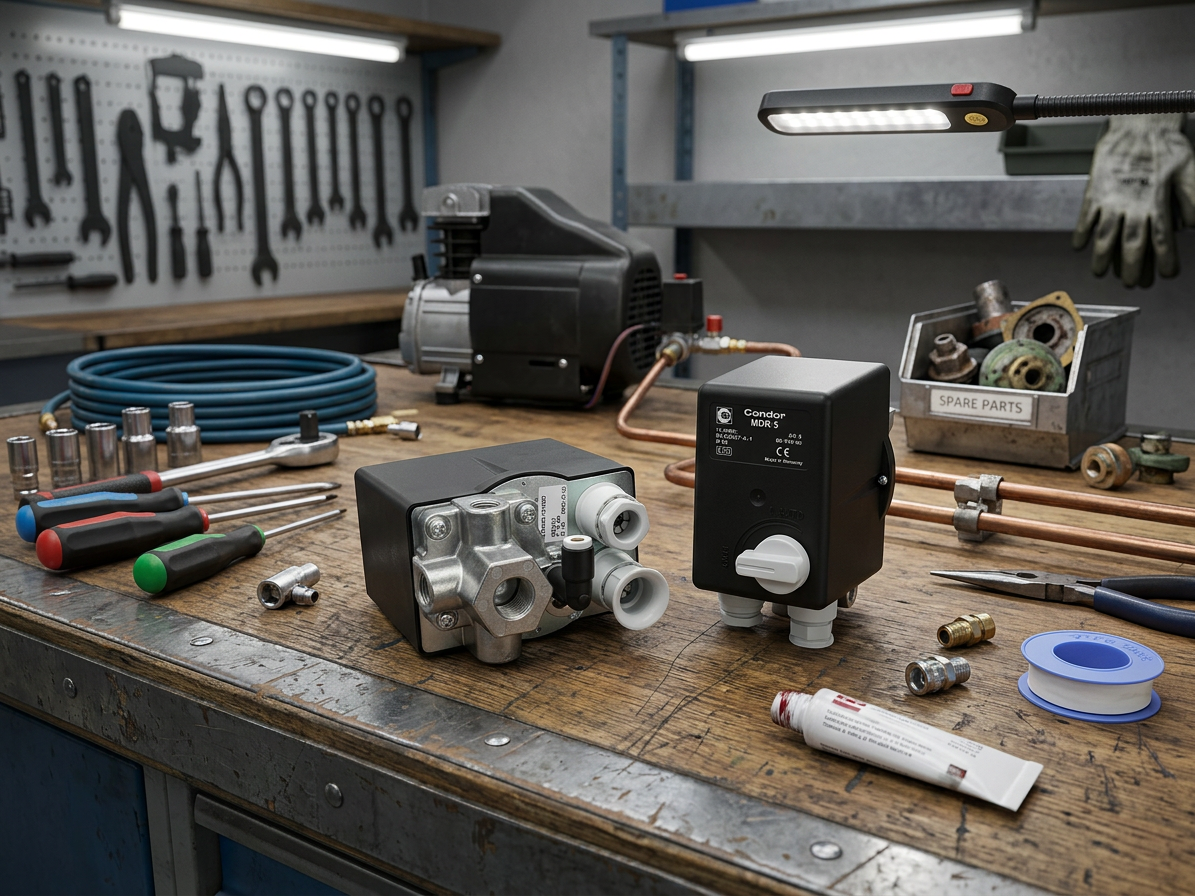

Tlakový spínač CONDOR MDR 3/11, 10 - 16 A
Tlakový spínač s nastavitelným vypínacím tlakem 4–11 bar, napájení 400 V – CONDOR MDR 3/11, 10 – 16 A
Třípólový vypínač a odvzdušňovací ventil. Pro kompresory s elektromotory 5,5 - 7,5 kW.
Nastavitelný vypínací tlak, včetně použití ochrany motoru.
Třípólový vypínač a odvzdušňovací ventil.

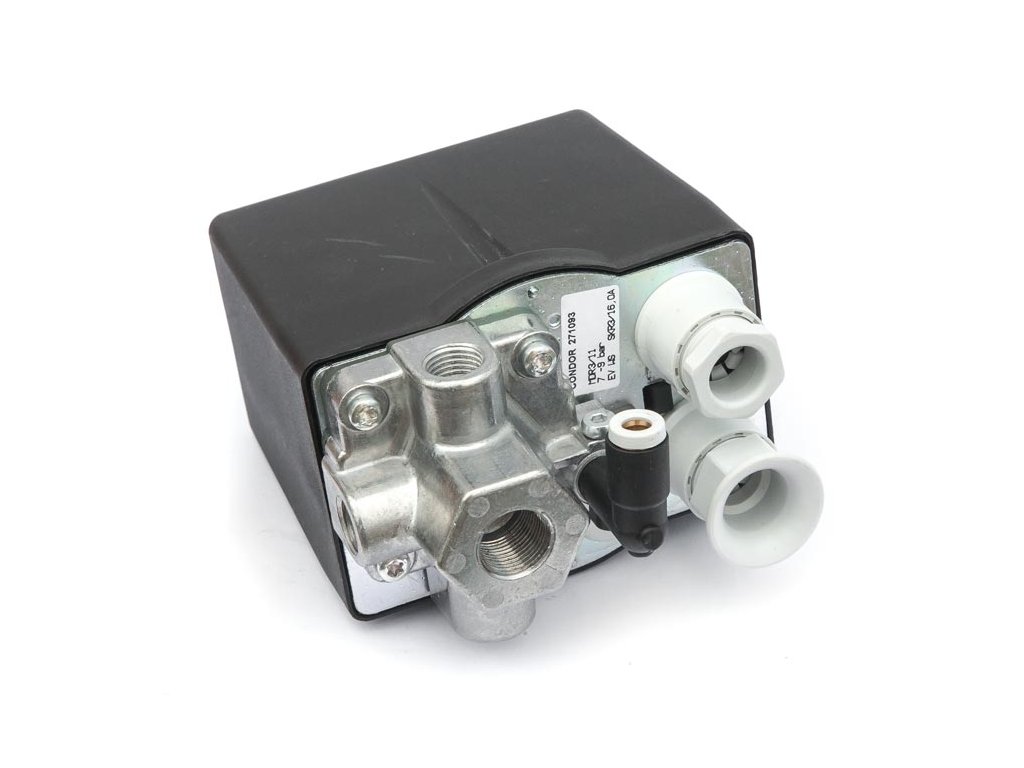

Spodní vývod 3/8" pro připojení k tlakové nádobě.
Tři boční vývody 1/4" pro manometr, pojistný ventil a rychlospojku.
Technické údaje:
• Pracovní tlak: 4–11 bar
• Max. spínací proud: 16 A
• Elektrické připojení: 400 V
• Max. příkon motoru: 4,5 kW
• Stupeň ochrany: IP54
Tlakový spínač CONDOR MDR 3/11, 10–16 A
Nastavení tlaku pro řízení kompresoru
CONDOR MDR 3/11 je třípólový tlakový spínač pro kompresory s napájením 400 V. Umožňuje nastavit vypínací tlak v rozsahu 4–11 bar a při dosažení nastavené hodnoty vypne kompresor. Součástí provedení je také ochrana motoru, třípólový vypínač a odvzdušňovací ventil.
Spínač je určen k montáži na tlakovou nádobu nebo do kompresorové sestavy. Spodní vývod se závitem 3/8" slouží k připojení k tlakové nádobě, zatímco tři boční vývody 1/4" umožňují připojit manometr, pojistný ventil a rychlospojku.
Technické informace: 4–11 bar a 400 V
Přehled důležitých parametrů
Pracovní rozsah spínače dovoluje přizpůsobit vypínací tlak konkrétní kompresorové sestavě. Maximální spínací proud činí 16 A a elektrické připojení je určeno pro 400 V. Stupeň krytí IP54 poskytuje ochranu proti prachu v omezeném rozsahu a stříkající vodě.
| Model | CONDOR MDR 3/11 |
|---|---|
| Pracovní tlak | 4–11 bar |
| Maximální spínací proud | 16 A |
| Elektrické připojení | 400 V |
| Maximální příkon motoru | 4,5 kW |
| Stupeň ochrany | IP54 |
| Spodní vývod | 3/8" |
| Boční vývody | 3× 1/4" |

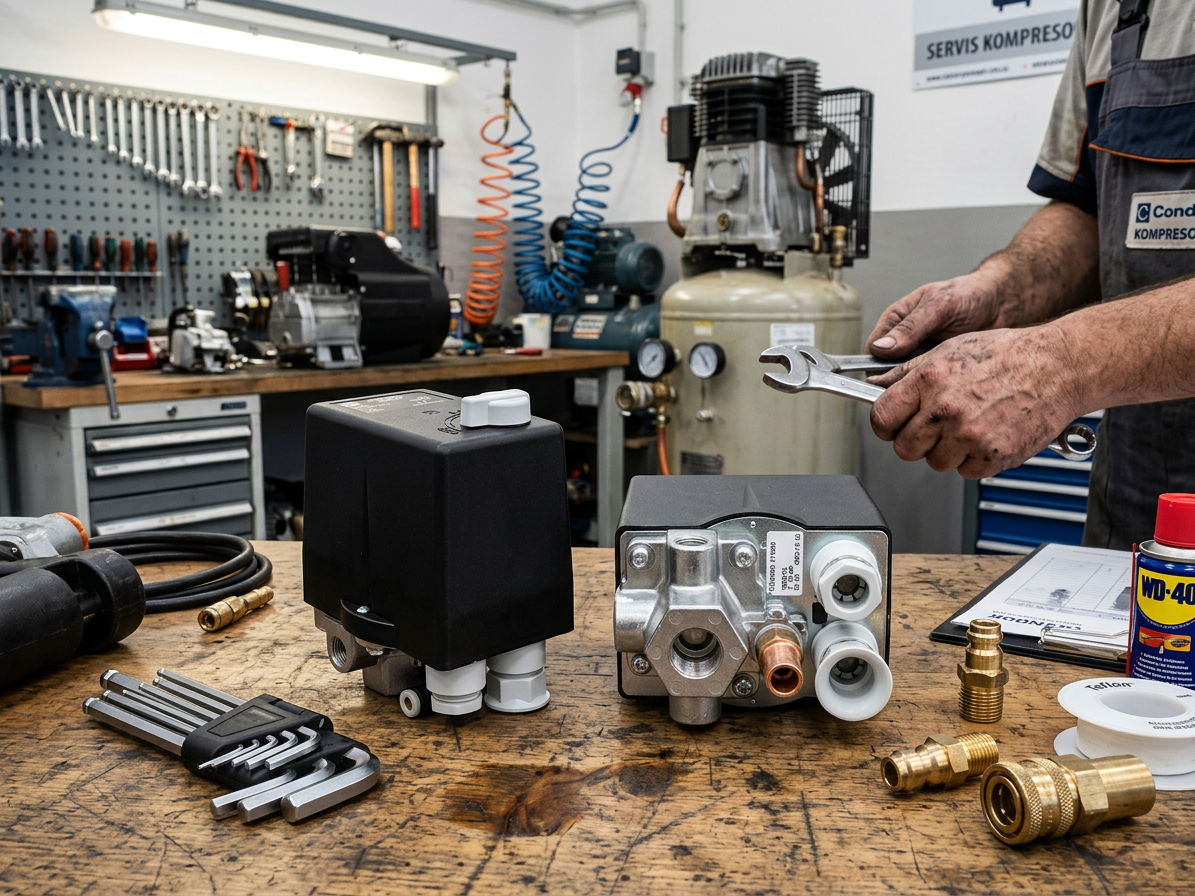

Připojení k tlakové nádobě a příslušenství
Více vývodů pro praktickou instalaci

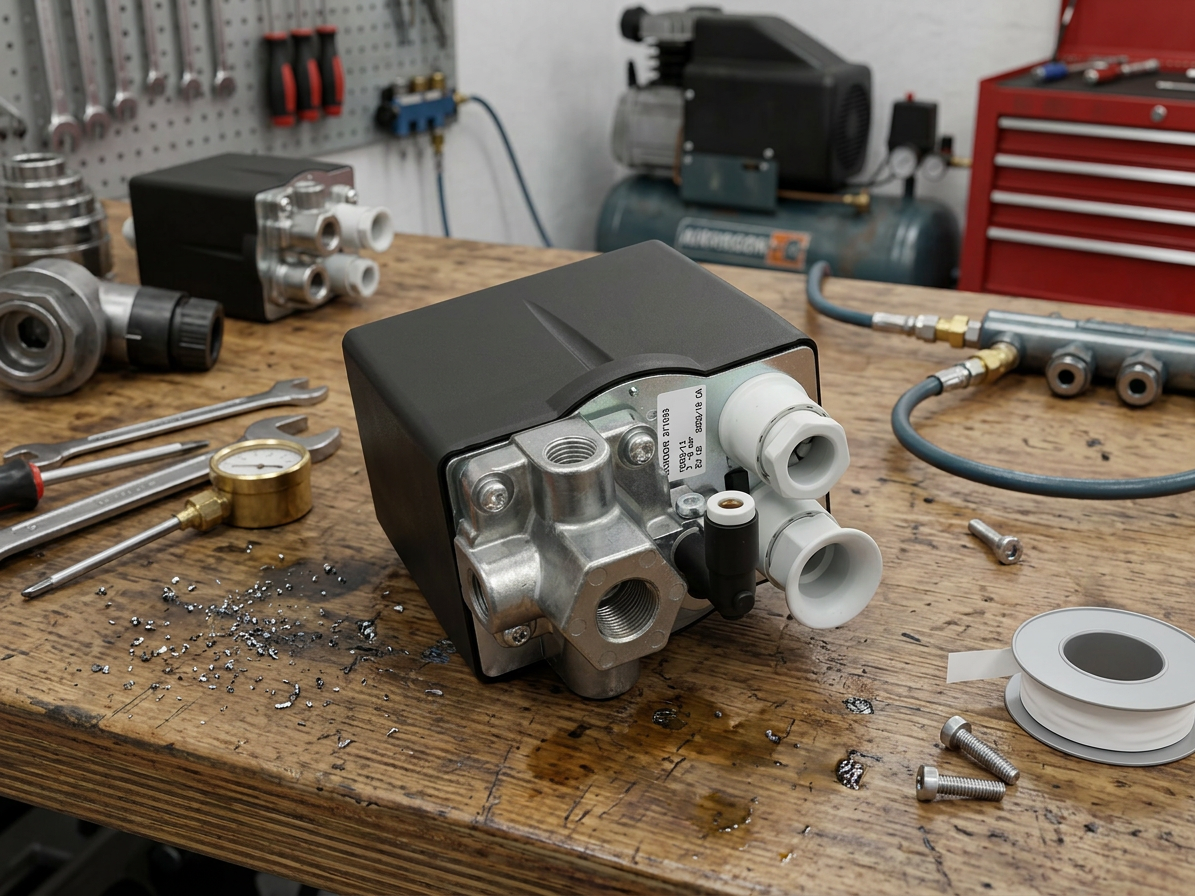

Spodní závit 3/8" je určen pro připojení tlakového spínače k tlakové nádobě. Tři boční vývody se závitem 1/4" umožňují uspořádat potřebné prvky kompresoru podle konkrétní instalace: manometr pro kontrolu tlaku, pojistný ventil a rychlospojku.
Takové provedení soustřeďuje ovládání a připojovací místa do jednoho prvku. Před instalací je nutné ověřit shodu závitů, elektrických parametrů a dalších součástí kompresoru. Obsah balení není v dodaných informacích podrobně specifikován.
Hlavní výhody: nastavitelný vypínací tlak
Kontrola provozu a ochrana motoru
Nastavitelný vypínací tlak 4–11 bar umožňuje přizpůsobit spínání požadavkům kompresorové soustavy. Po dosažení nastavené hodnoty tlakový spínač přeruší provoz kompresoru, takže není nutné jeho chod kontrolovat pouze ručně.
Třípólové provedení je určeno pro elektrické zapojení 400 V a obsahuje také ochranu motoru. Integrovaný odvzdušňovací ventil pomáhá uvolnit tlak v připojené části systému při vypnutí, což podporuje správný rozběh kompresoru.
Jak tlakový spínač funguje
Automatické vypnutí při dosažení nastavené hodnoty
Tlakový spínač sleduje tlak v kompresorové soustavě a podle nastavené hodnoty ovládá elektrický obvod motoru. Při dosažení vypínacího tlaku kompresor vypne. Konkrétní nastavení je třeba volit s ohledem na tlakové parametry celé sestavy a použitou tlakovou nádobu.
CONDOR MDR 3/11 je vhodný pro kompresorové instalace, u nichž je požadováno automatické řízení tlaku a třípólové elektrické spínání. Vstupní popis současně uvádí použití s motory 5,5–7,5 kW, zatímco technické údaje uvádějí maximální příkon motoru 4,5 kW; tento rozpor je nutné před nákupem ověřit.

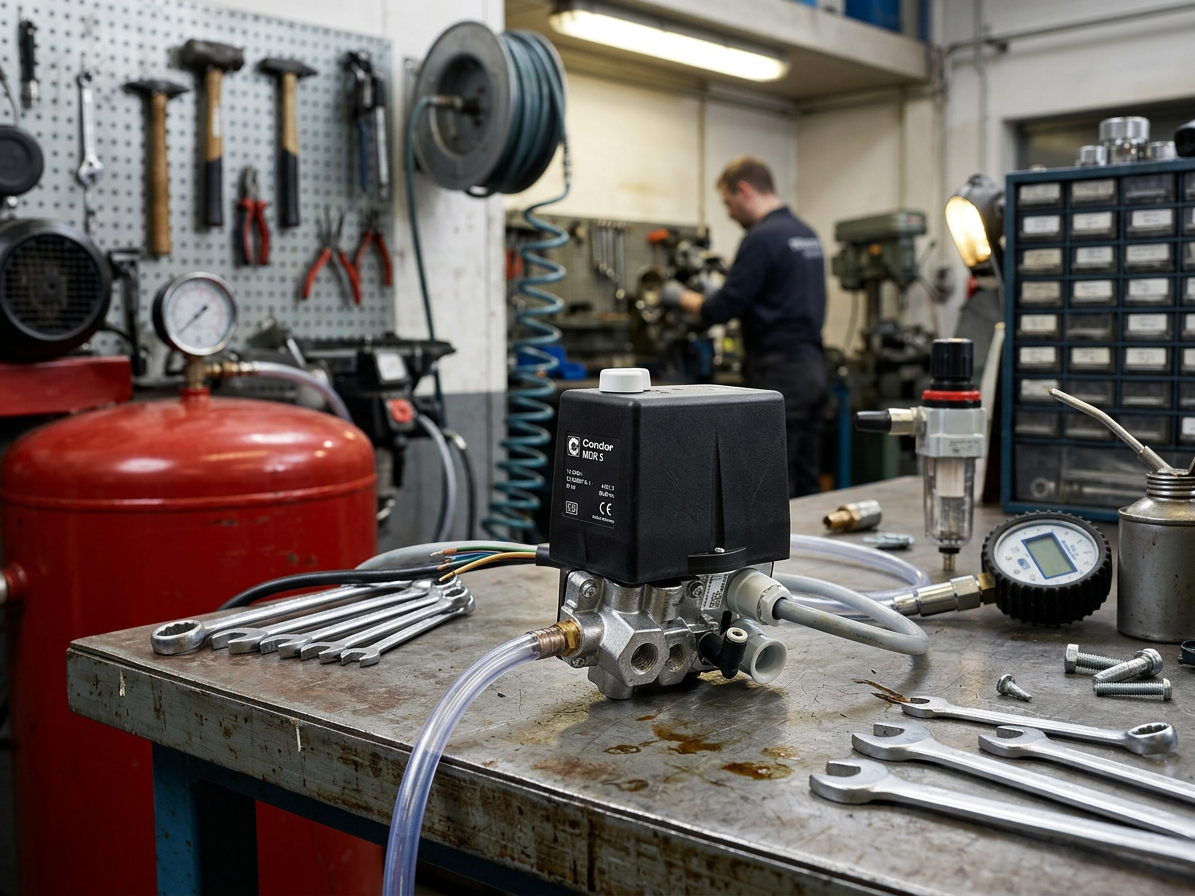

Použití v kompresorové sestavě
Praktické ovládání tlaku a připojení měřidel

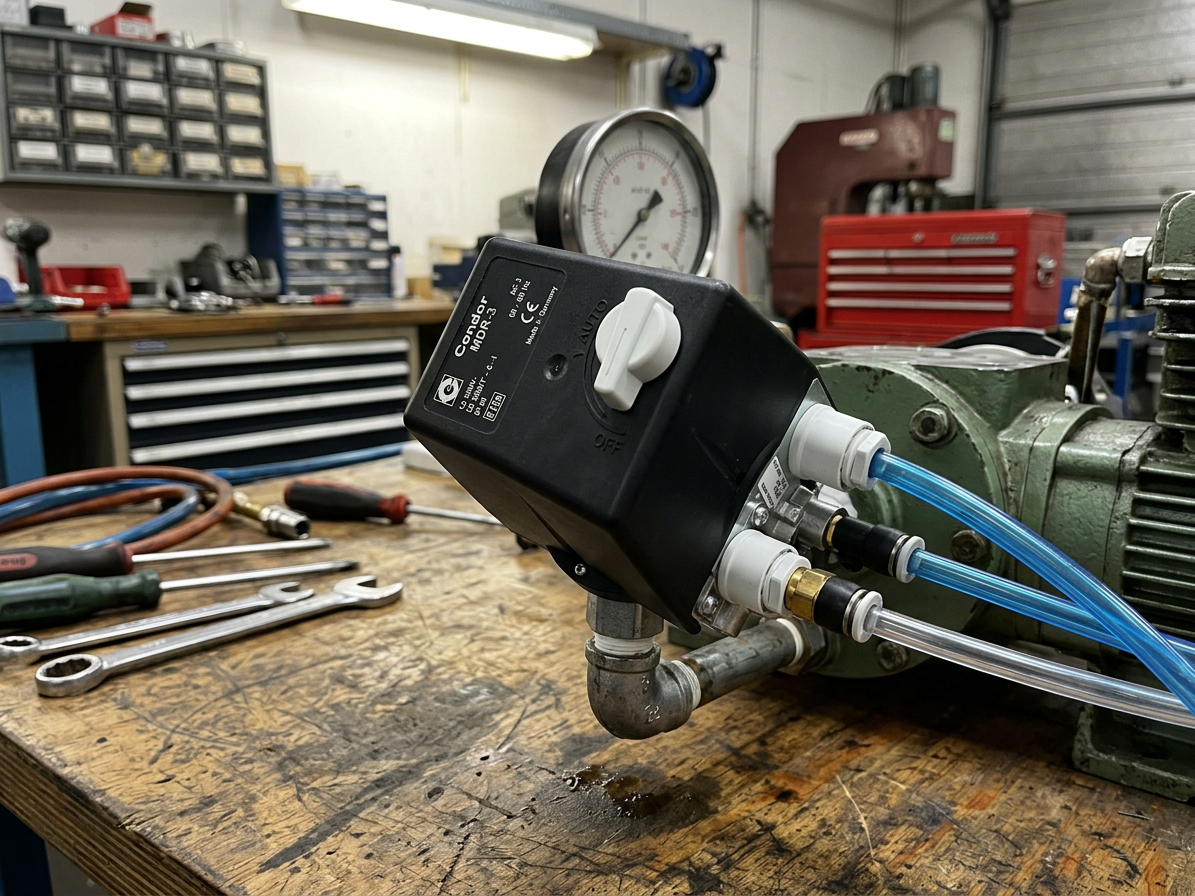

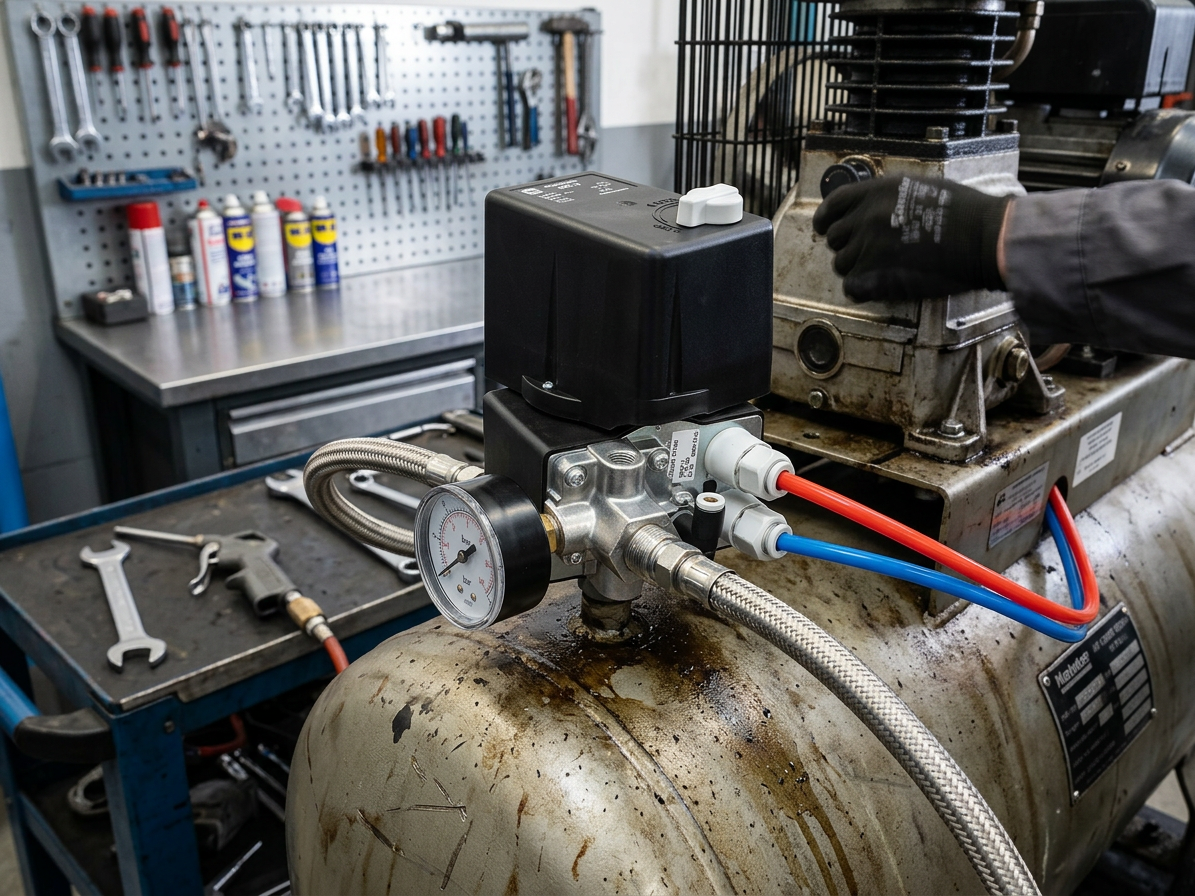

Spínač se montuje do kompresorového okruhu a připojuje k tlakové nádobě spodním vývodem 3/8". Boční přípojky 1/4" lze využít pro manometr, pojistný ventil a rychlospojku. Před uvedením do provozu zkontrolujte těsnost spojů, správné elektrické zapojení a vhodnost pracovního tlaku.
Vypínací tlak nastavujte pouze v rozsahu 4–11 bar a nepřekračujte limity ostatních částí soustavy. Elektrické připojení 400 V smí provádět osoba s odpovídající odbornou způsobilostí. Při montáži postupujte podle dokumentace konkrétního kompresoru a tlakové nádoby.
Důležité upozornění před výběrem
Ověřte výkon motoru, tlak i elektrické zapojení
Před objednáním porovnejte požadovaný pracovní tlak, napětí, spínací proud a výkon motoru s parametry kompresoru. Technické údaje produktu uvádějí maximální příkon motoru 4,5 kW, zatímco popis zmiňuje kompresorové motory 5,5–7,5 kW. Při tomto rozdílu je nutné kompatibilitu ověřit.
Dodržte také správné použití závitových vývodů a zajistěte, aby tlaková nádoba, pojistný ventil i další komponenty odpovídaly provoznímu tlaku. Před jakoukoli údržbou nebo demontáží odpojte napájení a bezpečně vypusťte tlak ze systému.
Časté otázky a praktické rozhodnutí
Co ověřit před nákupem a instalací
CONDOR MDR 3/11 spojuje regulaci tlaku, třípólové elektrické vypínání, odvzdušnění a ochranu motoru v jednom tlakovém spínači. Díky rozsahu 4–11 bar a připojením 3/8" a 1/4" se hodí pro odpovídající kompresorové sestavy, vždy však ověřte shodu všech parametrů.
Nejdůležitější je porovnat napájení 400 V, maximální proud 16 A, příkon motoru a tlakové limity celé soustavy. Produkt volte tehdy, když potřebujete automatické vypnutí kompresoru při dosažení nastaveného tlaku a využijete uvedené připojovací vývody.
Doplňkové parametry
| Kategorie: | Kvalitní kompresory pro autoservis a dílnu |
|---|---|
| EAN: | 2990381068202 |
