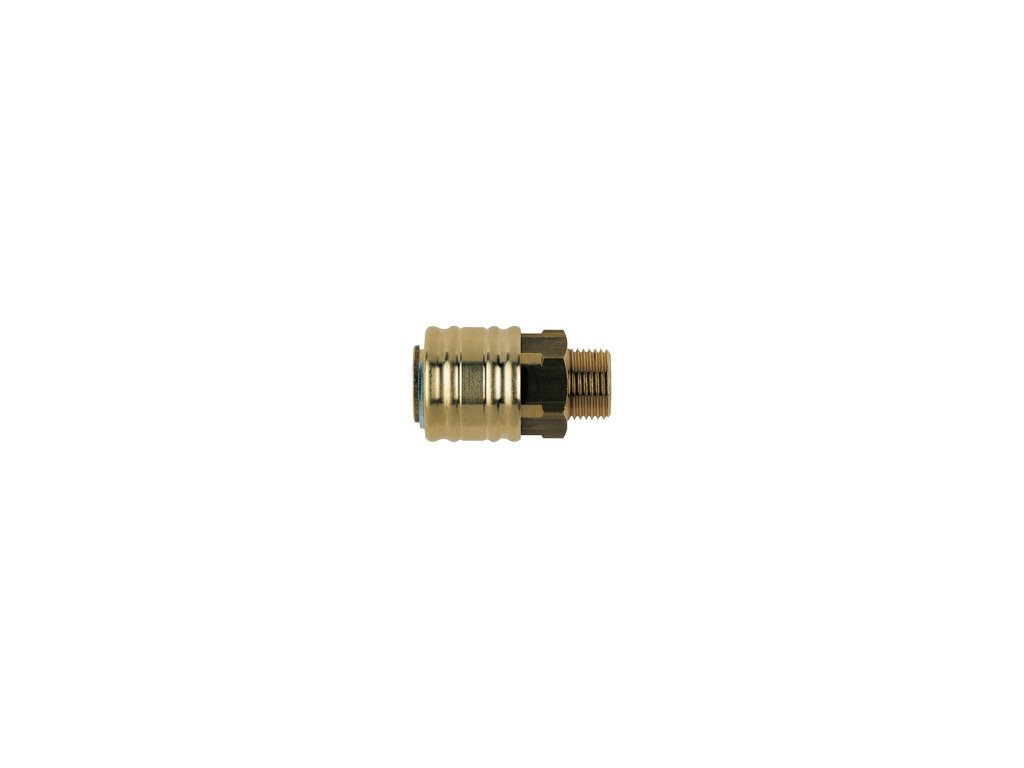

Rychlospojka 1/2" AG - vnější závit- samice
Rychlospojka Rectus G 1/2" AG s vnějším závitem
- Mosazné provedení
- Provozní tlak do 35 bar
- Provozní teplota od -20 do +100 °C
- Maximální průtok 1100l/min
- Použití pro stl.vzduch,vodu a další média
- DN 7,2
Rychlospojka 1/2" AG - vnější závit- samice
Rychlospojka Rectus G 1/2" AG, DN 7,2
Spolehlivé připojení pneumatických a vodních rozvodů
Rychlospojka Rectus G 1/2" AG je praktický spojovací prvek s vnějším závitem pro rychlé připojení kompatibilní hadice nebo zařízení. Mosazné provedení a standardizované označení DN 7,2 umožňují snadné začlenění do vhodných rozvodů stlačeného vzduchu, vody a dalších médií.
Díky rychlému způsobu spojování lze připojené vedení pohodlně odpojit nebo vyměnit bez zdlouhavého rozebírání celého systému. Před instalací vždy ověřte shodu závitu, protikusu a používaného média, aby bylo zajištěno správné a bezpečné použití spojky.
Pracovní tlak až 35 bar
Vhodná pro tlakové aplikace s odpovídajícími komponenty
Maximální uvedený provozní tlak činí 35 bar. Tento parametr určuje horní hranici použití rychlospojky a je důležitý při návrhu pneumatického nebo kapalinového okruhu. Do systému ji zapojujte pouze s dalšími prvky, jejichž tlakové parametry odpovídají dané aplikaci.
Hodnota 35 bar představuje maximální provozní údaj, nikoli automaticky doporučený tlak pro každé použití. Při výběru zohledněte také tlak hadice, protikusu, armatur a připojeného zařízení. Nesoulad parametrů může negativně ovlivnit těsnost i bezpečnost celého vedení.
Teplotní rozsah −20 až +100 °C
Funkční řešení pro studené i teplejší provozní podmínky
Rychlospojka je určena pro provozní teploty od −20 do +100 °C. Rozsah umožňuje použití v běžných dílenských, servisních a technických instalacích, kde se teplota média nebo okolního prostředí může měnit. Před nasazením posuďte teplotní požadavky celého systému.
Teplotní odolnost spojky je nutné posuzovat společně s vlastnostmi těsnění, hadice a připojených prvků. Používané médium musí být pro daný teplotní rozsah vhodné. Při teplotách blízko mezních hodnot věnujte zvýšenou pozornost stavu spojení a případným známkám netěsnosti.
Průtok až 1100 l/min
Efektivní průchod média pro výkonné rozvody
Maximální průtok dosahuje hodnoty 1100 l/min, což představuje důležitý parametr při dimenzování rozvodu. Skutečný průtok v konkrétní instalaci ovlivňuje tlak, délka a vnitřní průměr hadice, typ protikusu i další armatury. Uvedenou hodnotu proto nelze chápat jako garantovaný průtok každého systému.
Vysoká průtoková kapacita pomáhá omezit zbytečné omezení proudění v místech, kde je potřeba rychlý přenos vzduchu nebo kapaliny. Při výběru však vždy porovnejte požadovaný průtok s parametry navazujících komponent. Rozhodující je správně sladěný celý okruh, nikoli pouze samotná spojka.
Mosazné provedení
Praktická konstrukce pro technická připojení
Tělo rychlospojky je vyrobeno z mosazi, která se běžně používá u spojovacích prvků pro pneumatická a kapalinová vedení. Materiál tvoří pevný základ pro závitové připojení a usnadňuje použití spojky v dílnách, servisech i dalších technických provozech.
Při montáži chraňte závit před nečistotami a postupujte tak, aby nedošlo k jeho poškození nebo křížení. Vhodné těsnění závitového spoje zvolte podle konkrétní instalace a média. Rychlospojku nepřetěžujte nástroji ani nepoužívejte mimo uvedené tlakové a teplotní podmínky.
Vnější závit G 1/2"
Snadné začlenění do kompatibilního systému
Rychlospojka používá vnější závit G 1/2", který slouží k připojení do odpovídajícího závitového prvku. Označení G 1/2" je zásadní pro správný výběr protikusu, adaptéru nebo armatury. Před nákupem proto ověřte, že druhá část instalace vyžaduje právě tento typ a velikost závitu.
Závitové připojení umožňuje spojku osadit do vhodné části rozvodu bez potřeby specifikovat další redukce, pokud nejsou v daném systému nutné. Montáž provádějte čistě a bez násilí. Správné dosednutí závitu je důležité pro stabilitu spoje i omezení rizika úniku média.
Univerzální využití pro různá média
Jedna spojka pro stlačený vzduch, vodu a další aplikace
Podle uvedených údajů je rychlospojka určena pro stlačený vzduch, vodu a další média. Prakticky ji lze využít například při sestavování servisních rozvodů nebo připojování vedení v dílně. Vždy je však nutné ověřit chemickou slučitelnost použitého média se spojkou, těsněním a ostatními částmi okruhu.
Široké deklarované použití rozšiřuje možnosti nasazení, ale neznamená automatickou kompatibilitu se všemi kapalinami či plyny. Před uvedením do provozu zkontrolujte typ média, tlak, teplotu a připojovací rozměry. U neobvyklých aplikací je vhodné řídit se požadavky konkrétního zařízení.
Technické informace a správná volba
DN 7,2 pro rychlou orientaci při výběru
Označení DN 7,2 pomáhá identifikovat velikostní řadu rychlospojky a usnadňuje výběr odpovídajícího protikusu. Před objednáním porovnejte nejen DN, ale také typ spojky, závit G 1/2" AG a požadované provozní podmínky. Kompatibilita musí být ověřena pro celý komplet.
| Typ | Rychlospojka Rectus |
|---|---|
| Závit | G 1/2" AG, vnější |
| Provedení | Mosaz |
| Jmenovitá velikost | DN 7,2 |
| Provozní tlak | Do 35 bar |
| Provozní teplota | −20 až +100 °C |
| Maximální průtok | 1100 l/min |
| Média | Stlačený vzduch, voda a další média |
Doplňkové parametry
| Kategorie: | Rychlospojky, vsuvky, šroubení |
|---|---|
| EAN: | 4030875000375 |
