Ruční ohýbačka trubek ROT-25S
Ruční ohýbačka pro ohýbání železných trubek, trubek z barevných kovů atd. - ROT-25S.
Praktická ruční ohýbačka trubek se používá pro ohýbání železných trubek, nerezových trubek, trubek z barevných kovů apod. při montážích sanitární techniky, topení, klimatizace, výrobě hydrauliky atd.
Dodává se jako sada v plastovém kufru.
Hlavní výhody:

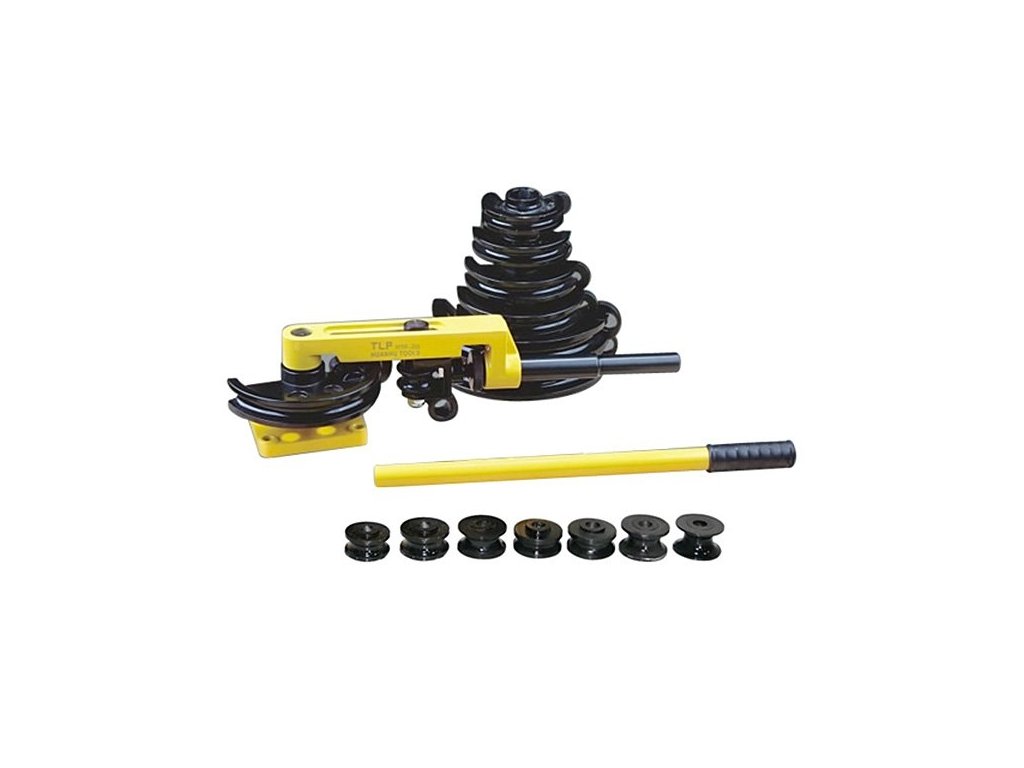

· skládá se z pákové ohýbací jednotky (k instalaci na pracovní stůl apod.), páky a sady ohýbacích opěrek/matric
· má stabilní, tuhou konstrukci
· umožňuje snadnou a rychlou výměnu tvarových opěrek pro různé průměry trubek
· garantuje zhotovení přesných ohybů, např. při ohýbání tenkostěnných měděných trubek v souladu s normou DIN EN 1057
· výhoda: menší nebo žádné náklady na tvarovky, úspora pájených spojů, větší bezpečnost díky menšímu počtu spojů
· vyznačuje se vysokou provozní spolehlivostí a životností bez nutnosti náročnější údržby
Technické údaje:
§ Ohýbání trubek (průměr): 10 – 25 mm
§ Tloušťka stěn trubek: 0,8 – 2,0 mm
§ Rozměry ohýbacích matric (tvarovek): 3/8“ (10 mm), 1/2" (12 mm), 9/16“ (14 mm), 5/8“ (16 mm),
3/4" (19 mm), 7/8“ (22 mm), 1“ (25 mm)
§ Rádius ohýbacího segmentu: 3/8" – 42 mm, 1/2" – 50,5 mm, 9/16" – 55,5 mm, 5/8" – 68,5 mm, 3/4" – 77 mm, 7/8"- 98.,5 mm, 1"- 97 mm
§ Rozměry balení: 660 x 460 x 180 mm
§ Hmotnost: 28 kg
Ruční ohýbačka trubek ROT-25S
Přesné ohýbání trubek od 10 do 25 mm
Ruční ohýbačka trubek ROT-25S je určena k ohýbání železných, nerezových i trubek z barevných kovů. Využijete ji při montážích sanitární techniky, topení, klimatizace, hydrauliky a dalších řemeslných pracích, kde je důležitý přesný tvar ohybu.

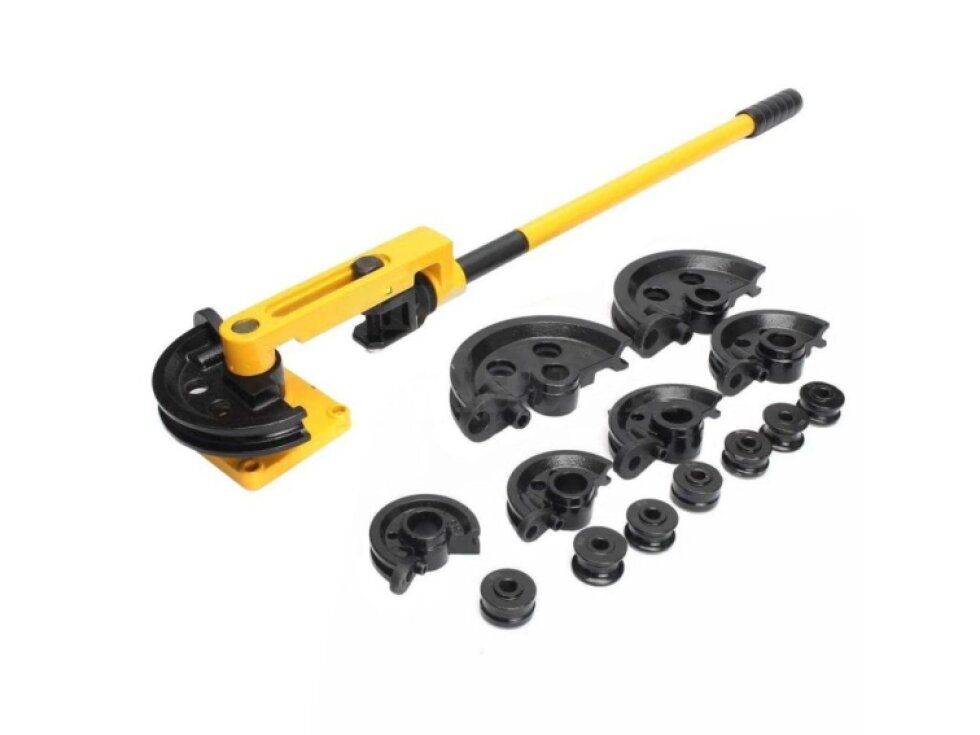

Sada se skládá z pákové ohýbací jednotky, páky a výměnných ohýbacích matric pro několik průměrů trubek. Stabilní konstrukce umožňuje bezpečné upevnění na pracovní stůl a rychlou přípravu nástroje pro konkrétní rozměr potrubí.
Technické informace
Rozsah, matrice a rádiusy ohybu
| Průměr ohýbaných trubek | 10–25 mm |
|---|---|
| Tloušťka stěny trubek | 0,8–2,0 mm |
| Rozměry matric | 3/8" (10 mm), 1/2" (12 mm), 9/16" (14 mm), 5/8" (16 mm), 3/4" (19 mm), 7/8" (22 mm), 1" (25 mm) |
| Rádius ohýbacího segmentu | 3/8" – 42 mm; 1/2" – 50,5 mm; 9/16" – 55,5 mm; 5/8" – 68,5 mm; 3/4" – 77 mm; 7/8" – 98,5 mm; 1" – 97 mm |
| Rozměry balení | 660 × 460 × 180 mm |
| Hmotnost | 28 kg |
Rozsah je vhodný pro běžné trubky používané v instalačních a servisních oborech. Před prací vždy zkontrolujte průměr a tloušťku stěny zpracovávané trubky.
Obsah balení

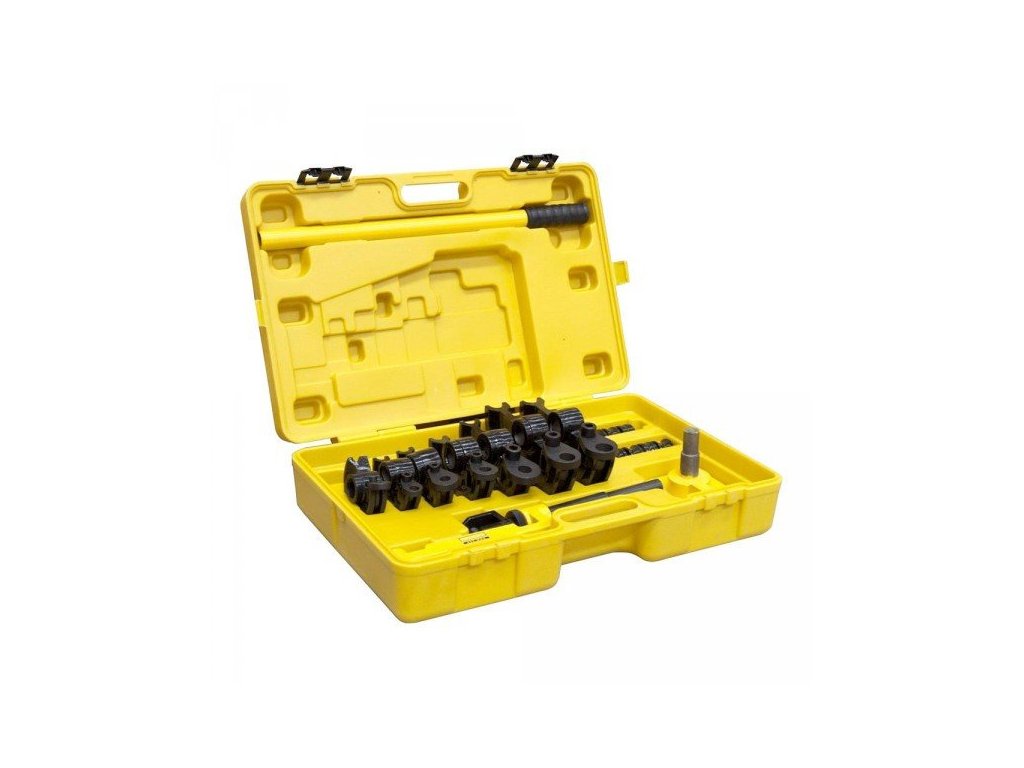

Sada v plastovém kufru pro více průměrů
Balení obsahuje pákovou ohýbací jednotku určenou k instalaci na pracovní stůl, ovládací páku a sadu výměnných ohýbacích opěrek neboli matric. Jednotlivé tvarové opěrky umožňují přizpůsobit nástroj průměru právě zpracovávané trubky.
Součástí dodávky je také plastový kufr, který usnadňuje uložení a přenášení celé sady. Matrice jsou určeny pro průměry 10, 12, 14, 16, 19, 22 a 25 mm, tedy pro rozměry označované také jako 3/8", 1/2", 9/16", 5/8", 3/4", 7/8" a 1".
Hlavní výhody
Méně spojů, úspora tvarovek a rychlá výměna matric
Ohýbání trubek přímo na místě může omezit potřebu použití tvarovek a snížit počet pájených spojů. Výsledkem je čistší instalace a méně míst, která je nutné následně kontrolovat. U tenkostěnných měděných trubek umožňuje nástroj zhotovit přesné ohyby v souladu s normou DIN EN 1057.
Výměna matric je snadná a rychlá, takže lze jednu ohýbačku použít pro více průměrů potrubí. Tuhé provedení podporuje stabilní práci, zatímco mechanické ovládání nevyžaduje elektrické napájení ani složitější údržbu.
Jak produkt funguje
Pákový mechanismus přenáší sílu na tvarovou matrici
Trubka se vloží mezi odpovídající ohýbací segment a opěrné části. Po upevnění sestavy se pomocí dlouhé páky postupně vyvine potřebná síla a trubka se vytvaruje do rádiusu daného použitou matricí. Správný výběr opěrky je zásadní pro přesný výsledek.
ROT-25S je vhodná pro instalatéry, topenáře, pracovníky klimatizací, hydrauliky i pro vybavené domácí dílny. Díky sadě matric pokrývá několik běžných rozměrů a hodí se všude tam, kde je potřeba vytvářet ohyby bez zbytečného řezání a spojování potrubí.
Použití
Instalace potrubí bez zbytečných spojů
Před použitím zvolte matrici podle skutečného vnějšího průměru trubky a ověřte, zda její tloušťka stěny spadá do rozsahu 0,8–2,0 mm. Ohýbací jednotku upevněte na stabilní pracovní stůl, trubku správně vložte a veďte páku plynulým pohybem.
Nástroj využijete při montáži sanitárních rozvodů, topení, klimatizačních systémů a hydraulických vedení. Po dokončení ohybu zkontrolujte jeho tvar a případné poškození trubky. Pro každý další průměr vyměňte matrici za odpovídající velikost.
Důležité upozornění
Před ohýbáním ověřte rozměr a vhodnost trubky
Ohýbačka je určena pro trubky o průměru 10–25 mm a tloušťce stěny 0,8–2,0 mm. Použití mimo uvedený rozsah může vést k nepřesnému výsledku nebo k poškození trubky či nástroje. Vždy vyberte matrici, která odpovídá rozměru zpracovávaného potrubí.
Při práci používejte stabilní podklad a dbejte na správné podepření trubky. U konkrétní instalace zohledněte také požadavky použitého materiálu a montážního systému. Po práci uložte jednotlivé části do kufru, aby byly chráněny před znečištěním a ztrátou.
Často kladené otázky
Praktické informace pro výběr a používání
Jaké trubky lze ohýbat? Nástroj je určen pro železné, nerezové a trubky z barevných kovů s průměrem 10–25 mm a tloušťkou stěny 0,8–2,0 mm.
Je potřeba elektrické napájení? Ne, ROT-25S je ruční páková ohýbačka. Ohýbací jednotka se upevňuje na pracovní stůl a ovládá se pomocí dodávané páky.
Jaké matrice jsou v sadě? Sada obsahuje matrice pro průměry 10, 12, 14, 16, 19, 22 a 25 mm, označované také jako 3/8" až 1".
Proč ohýbat trubku místo použití tvarovky? Přímý ohyb může snížit počet tvarovek a pájených spojů, což může usnadnit montáž a omezit počet spojovaných míst v potrubí.
Proč si vybrat tento nástroj?
ROT-25S nabízí praktické ruční řešení pro přesné ohýbání několika běžných průměrů trubek. Hodí se do servisní i domácí dílny, kde pomáhá vytvářet potrubní vedení s menším počtem spojů.
Doplňkové parametry
| Kategorie: | Kovoobráběcí a kovotvářecí stroje |
|---|---|
| EAN: | 8596386013625 |
