Rozpínací souprava, roztahovák 10t
Hydraulické zařízení pro opravování karoserií vozidel. Skládá se z hydraulického rozpínacího válce a příslušenství. Široký rozsah využití při opravách karoserií osobních, dodávkových a nákladních vozidel především v místech, kde není možnost napojení na zdroje energie. Zařízení lze využít pro rozpínání, stlačování, zvedání a natahování ve vertikálních i horizontálních směrech. Jednoduché přenášení v plastovém kufru.
Rozpínací souprava, roztahovák 10t
Maximální zatížení: 10 t
Délka válce: 322 mm
Průměr pístu: 33 mm
Vrtání: 56 mm
Maximální rozšíření pístu: 170 mm (použití nástavce zvyšuje rozsah)
Expander (krokodýl): 0,5 t
5 různých adaptérů
4 prodloužení (56,41,31,16cm)
Průměr prodloužení - 41 mm
Tloušťka stěny - 5 mm
Oddělená hydraulická pumpa s ventilem
hmotnost: 32 kg
Hydraulický roztahovák karoserií 10 t
Ruční síla pro opravy bez připojení k energii
Rozpínací souprava s hydraulickým válcem je určena k opravám a rovnání karoserií osobních, dodávkových i nákladních vozidel. Umožňuje rozpínání, stlačování, zvedání a natahování ve vertikálním i horizontálním směru, takže se hodí i pro práci v místech bez dostupného elektrického nebo pneumatického zdroje.
Souprava kombinuje hydraulický válec, samostatnou pumpu s ventilem, expander typu krokodýl, adaptéry a prodloužení. Díky uložení v plastovém kufru se zařízení snadno přenáší mezi dílnou, servisem a vozidlem. Celková hmotnost kompletu činí 32 kg.
Maximální zatížení 10 t a prodloužení až 170 mm
Rozsah pro různé směry práce

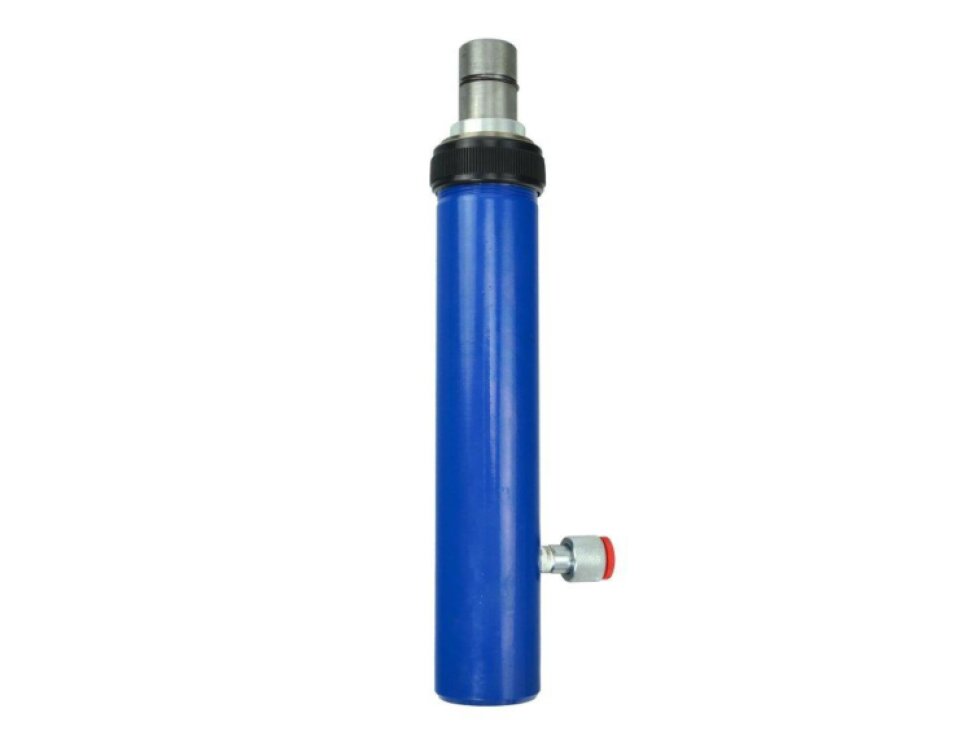

Hydraulický válec dosahuje maximálního zatížení 10 t a jeho píst lze vysunout až o 170 mm. Základní délka válce je 322 mm, což poskytuje praktický pracovní rozsah při opravách deformovaných částí karoserie. Použití nástavců umožňuje tento rozsah dále přizpůsobit konkrétní situaci.

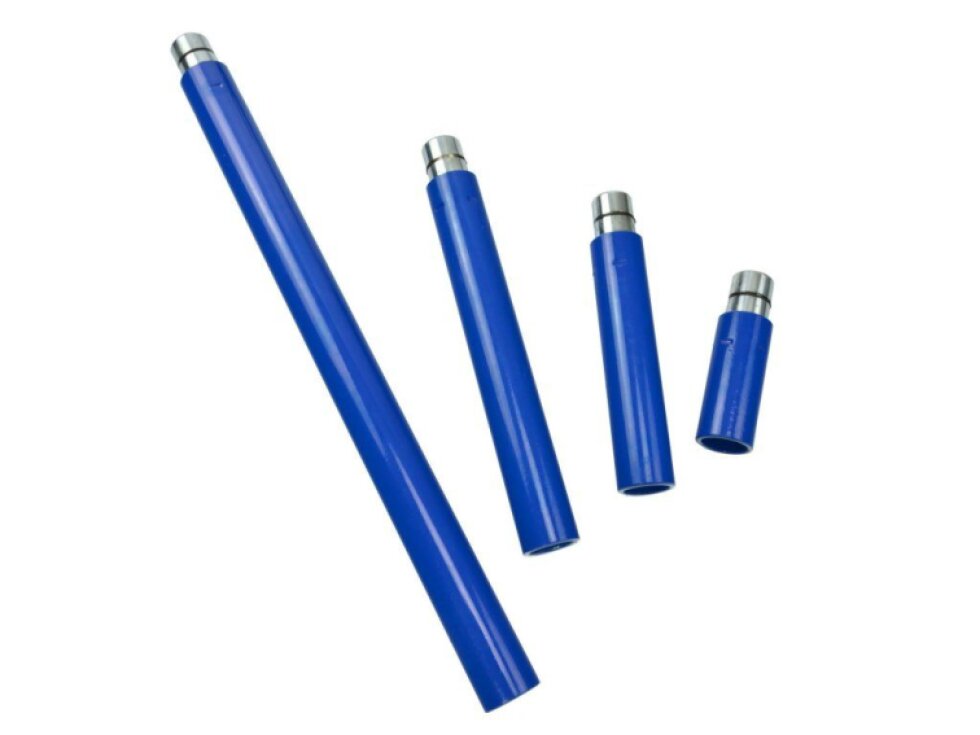

Součástí jsou čtyři prodloužení o délkách 56, 41, 31 a 16 cm. Mají průměr 41 mm a tloušťku stěny 5 mm. Kombinací dostupných částí lze lépe dosáhnout na potřebné místo a pracovat ve svislé i vodorovné poloze podle charakteru opravy.
Technické informace
Přehled důležitých parametrů soupravy
Rozhodující technické údaje hydraulického roztahováku a jeho příslušenství jsou uvedeny v tabulce. Maximální zatížení představuje nejvyšší uvedenou hodnotu zařízení; konkrétní použití vždy přizpůsobte konstrukci vozidla, poloze nástroje a bezpečným pracovním podmínkám.
| Maximální zatížení | 10 t |
|---|---|
| Délka válce | 322 mm |
| Průměr pístu | 33 mm |
| Vrtání | 56 mm |
| Maximální rozšíření pístu | 170 mm |
| Zatížení expandéru | 0,5 t |
| Počet adaptérů | 5 |
| Počet prodloužení | 4 |
| Délky prodloužení | 56, 41, 31 a 16 cm |
| Průměr prodloužení | 41 mm |
| Tloušťka stěny prodloužení | 5 mm |
| Hydraulická pumpa | Oddělená, s ventilem |
| Hmotnost soupravy | 32 kg |
Kompletní příslušenství v plastovém kufru
Více pracovních možností v jednom setu

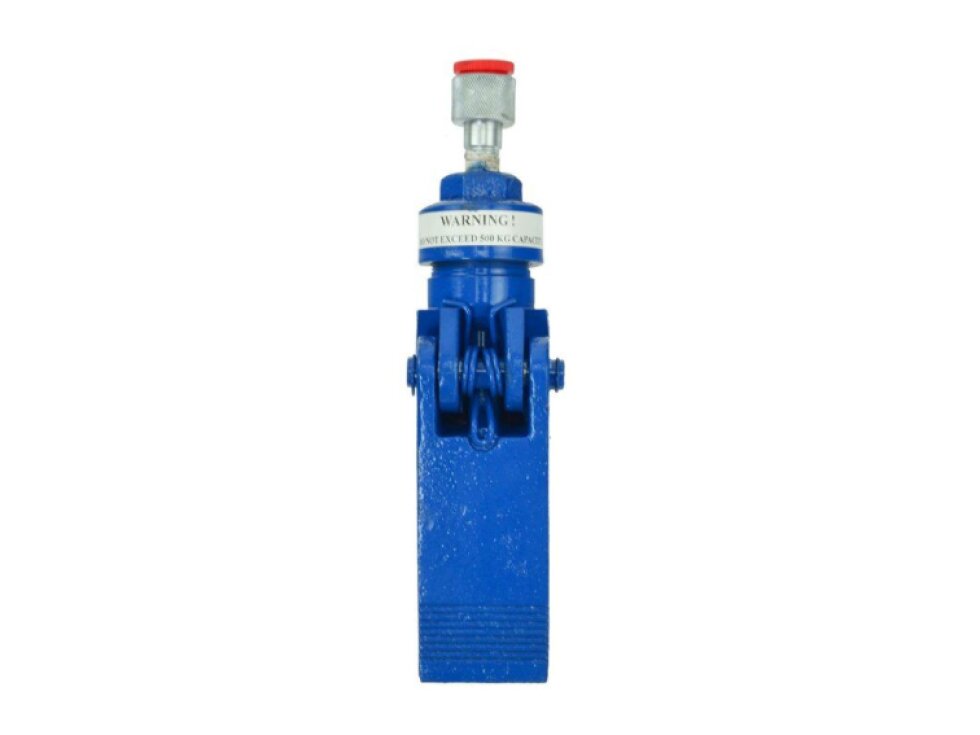

Souprava obsahuje hydraulický rozpínací válec, oddělenou hydraulickou pumpu s ventilem, expander neboli krokodýl s maximálním zatížením 0,5 t, pět různých adaptérů a čtyři prodloužení. Jednotlivé části lze volit podle požadovaného směru působení a dostupného prostoru.
Prodloužení mají délky 56, 41, 31 a 16 cm, průměr 41 mm a tloušťku stěny 5 mm. Celé vybavení je uloženo v plastovém kufru, který usnadňuje přenášení i uspořádání soupravy při práci v autoservisu nebo mimo pevné pracoviště.
Rozpínání, stlačování, zvedání i natahování
Jeden hydraulický systém pro více oprav
Hlavní výhodou soupravy je možnost použít hydraulickou sílu při několika typech karosářských prací. Zařízení lze využít pro rozpínání, stlačování, zvedání a natahování, a to ve vertikálním i horizontálním směru. Vhodná kombinace adaptéru a prodloužení pomáhá přizpůsobit nástroj danému úkonu.

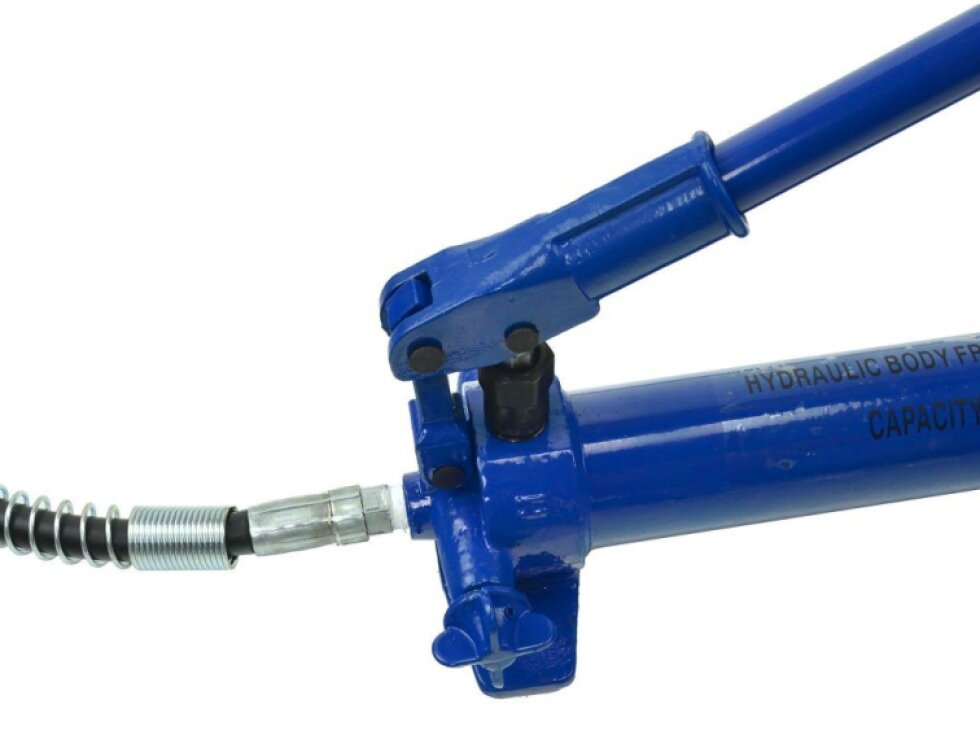

Oddělená pumpa s ventilem umožňuje ovládání hydraulického válce mimo jeho vlastní pracovní prostor. Díky tomu lze soupravu využít i tam, kde není možnost napojení na zdroj energie. Plastový kufr navíc zjednodušuje transport kompletního vybavení mezi různými opravovanými vozidly.
Princip hydraulického působení
Kontrolované vyvíjení síly při rovnání karoserie
Hydraulická pumpa vytváří tlak v systému a prostřednictvím ventilu ovládá pohyb pístu ve válci. Ten následně přenáší sílu na zvolený adaptér nebo prodloužení. Podle jejich umístění může souprava karoserii rozpírat, stlačovat, zvedat nebo natahovat.
Zařízení je určeno především pro autoservisy, karosárny, opraváře a technicky vybavené dílny, které řeší deformace karoserií osobních, dodávkových nebo nákladních vozidel. Při výběru sestavy je důležité zohlednit dostupný prostor, směr působení a požadovaný rozsah vysunutí.
Praktické použití v autoservisu i mimo dílnu
Volba adaptéru podle konkrétní opravy
Před použitím zkontrolujte, zda zvolený adaptér, prodloužení a pracovní poloha odpovídají opravované části vozidla. Válec umístěte tak, aby síla působila požadovaným směrem a aby sestava měla stabilní oporu. Pro větší odstup lze využít některé ze čtyř prodloužení.
Soupravu používejte pouze v mezích uvedených parametrů. Maximální rozšíření pístu je 170 mm, přičemž nástavec tento rozsah zvětšuje. Po dokončení práce uvolněte hydraulický systém, jednotlivé části očistěte a uložte zpět do plastového kufru.
Bezpečná práce s hydraulickou silou
Ověřte oporu, zatížení a správné sestavení
Před zahájením práce ověřte stabilitu opěrných bodů, správné usazení adaptéru a vhodnost zvolené délky. Nepřekračujte maximální zatížení válce 10 t ani expandéru 0,5 t. Hydraulické zařízení nepoužívejte k jinému účelu, než ke kterému je určeno, a během práce sledujte stabilitu celé sestavy.
Rozpínací síla může poškodit karoserii nebo způsobit nečekaný pohyb dílů, pokud je nástroj nesprávně umístěn. Při opravách vždy dodržujte bezpečné pracovní postupy a případné pokyny výrobce vozidla. Před nákupem zvažte také potřebný pracovní rozsah a prostor pro manipulaci.
Doplňkové parametry
| Kategorie: | Hydraulické nářadí |
|---|---|
| EAN: | 5901477107085 |
