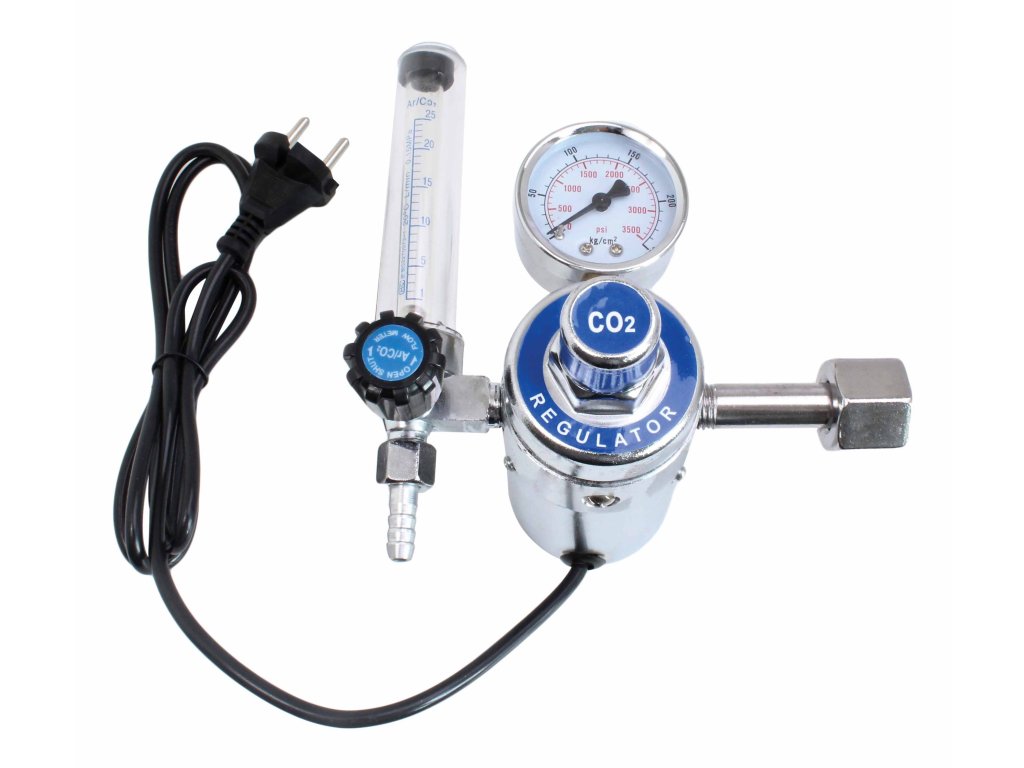

Redukční ventil CO2/Argon, s vyhříváním a průtokoměrem - SATRA
Redukční ventil, tzv. „redukčák“, pro oxid uhličitý CO2 a Argon, s průtokoměrem a elektrickým výhřevem proti zamrzání – SATRA S-HER
Speciální vyhřívaný regulátor na tlakovou láhev, používaný např. při svařování.
Umožňuje snížit tlak plynu na požadovanou výstupní hodnotu a udržet ji bez ohledu na změny (kolísání) vstupního tlaku.
Regulátor je vybavený bezpečnostním ventilem, přes který se uvolňuje přebytečný plyn v momentu, kdy vypouštěcí tlak stoupne nad povolenou hodnotu.
Maximální vstupní a výstupní tlak regulátoru je na manometrech označený červenou čárou.
Vybaveno elektrickým ohřívačem s napájením ze standardní elektrické sítě 230 V, který brání zamrznutí ventilu během používání (plyn proudící vysokou rychlostí je velmi chladný).
Průtok se snadno měří průtokoměrem (tzv. rotametrem), tlak je možné kontrolovat pomocí manometru s jednotkami kg/cm2 a psi.
Technické údaje:
Vstupní tlak: 150 bar
Průtočnost: 25 l / min
Výkon ohřívače: 120 W
Napájení: 230 V/50 Hz
Délka napájecího kabelu: 1,5 m
Vstupní závit: W21,8 × 1/14
Výstupní závit: G 1/4”
Plyn: Argon / Co2
Hmotnost: 0,795 kg
Vyhřívaný redukční ventil CO2/Argon SATRA S-HER
Stabilní tlak a průtok pro svařování
Redukční ventil SATRA S-HER je určen pro tlakové lahve s plyny Argon a CO2, například při svařování. Snižuje vysoký tlak z lahve na požadovanou výstupní hodnotu a pomáhá ji udržet i při kolísání vstupního tlaku.
Součástí regulátoru je průtokoměr pro snadnou kontrolu průtoku a manometr pro sledování tlaku. Elektrické vyhřívání omezuje riziko zamrzání ventilu při rychlém proudění chladného plynu.
Technické informace
Přehled klíčových parametrů regulátoru
| Vstupní tlak | 150 bar |
|---|---|
| Průtočnost | 25 l/min |
| Výkon ohřívače | 120 W |
| Napájení | 230 V/50 Hz |
| Délka napájecího kabelu | 1,5 m |
| Vstupní závit | W21,8 × 1/14 |
| Výstupní závit | G 1/4″ |
| Plyn | Argon / CO2 |
| Hmotnost | 0,795 kg |
Maximální vstupní a výstupní tlak je na příslušných manometrech označen červenou čárou. Tlak lze sledovat v jednotkách kg/cm² a psi, což usnadňuje orientaci při běžném používání.
Průtokoměr a manometry
Přehled nad plynem během práce
Integrovaný průtokoměr, tzv. rotametr, umožňuje průběžně kontrolovat množství plynu proudícího do svařovacího zařízení. Údaj o průtoku je tak k dispozici přímo na regulátoru bez nutnosti samostatného měřicího přístroje.
Manometr slouží ke kontrole tlaku a zároveň upozorňuje na maximální povolené hodnoty pomocí červeného označení. Díky tomu lze snadněji sledovat stav regulátoru a pracovat s nastavením podle konkrétní potřeby.
Elektrické vyhřívání 120 W
Omezení rizika zamrznutí ventilu
Regulátor je vybaven elektrickým ohřívačem s výkonem 120 W. Při rychlém proudění plynu dochází k výraznému ochlazování ventilu, proto vyhřívání pomáhá omezit jeho zamrzání během používání.
Ohřívač se připojuje do standardní elektrické sítě 230 V/50 Hz. Napájecí kabel o délce 1,5 m poskytuje prostor pro připojení v běžném uspořádání dílny nebo svařovacího pracoviště.
Jak regulátor funguje
Snížení tlaku z tlakové lahve
Redukční ventil přijímá plyn z tlakové lahve při vstupním tlaku až 150 bar a upravuje jej na požadovanou výstupní hodnotu. Regulátor pomáhá udržovat nastavený tlak také v situaci, kdy se vstupní tlak během vyprazdňování lahve mění.
Bezpečnostní ventil uvolní přebytečný plyn v okamžiku, kdy výstupní tlak překročí povolenou hodnotu. Nastavený tlak i průtok lze kontrolovat pomocí manometru a průtokoměru umístěných na těle zařízení.

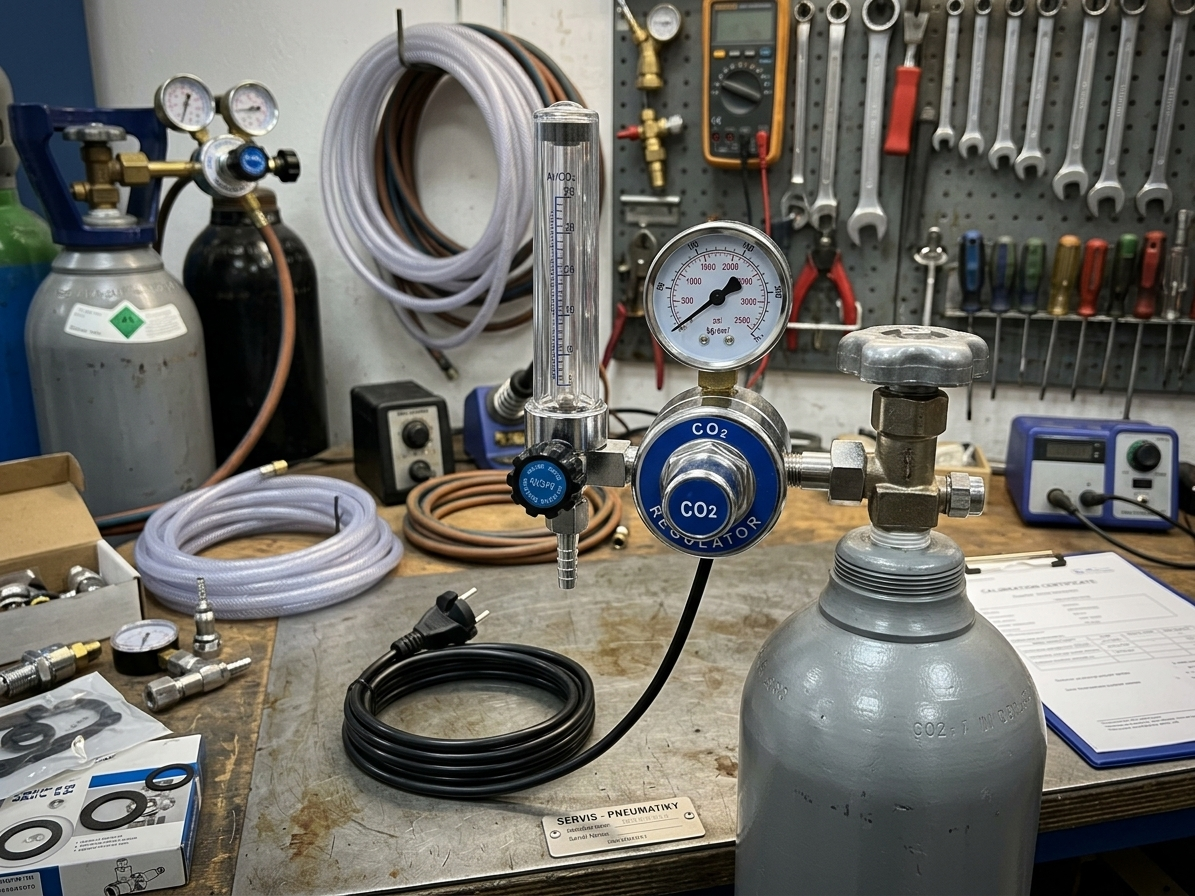

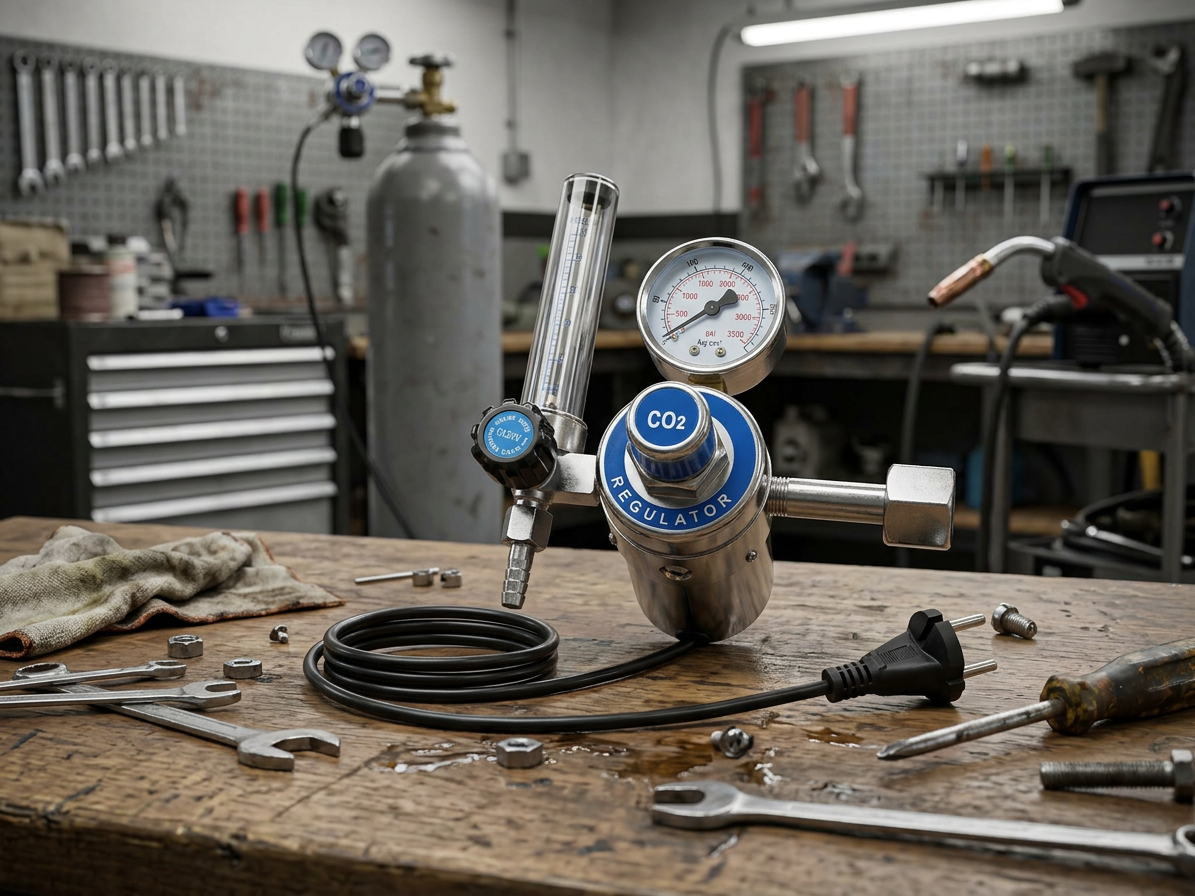

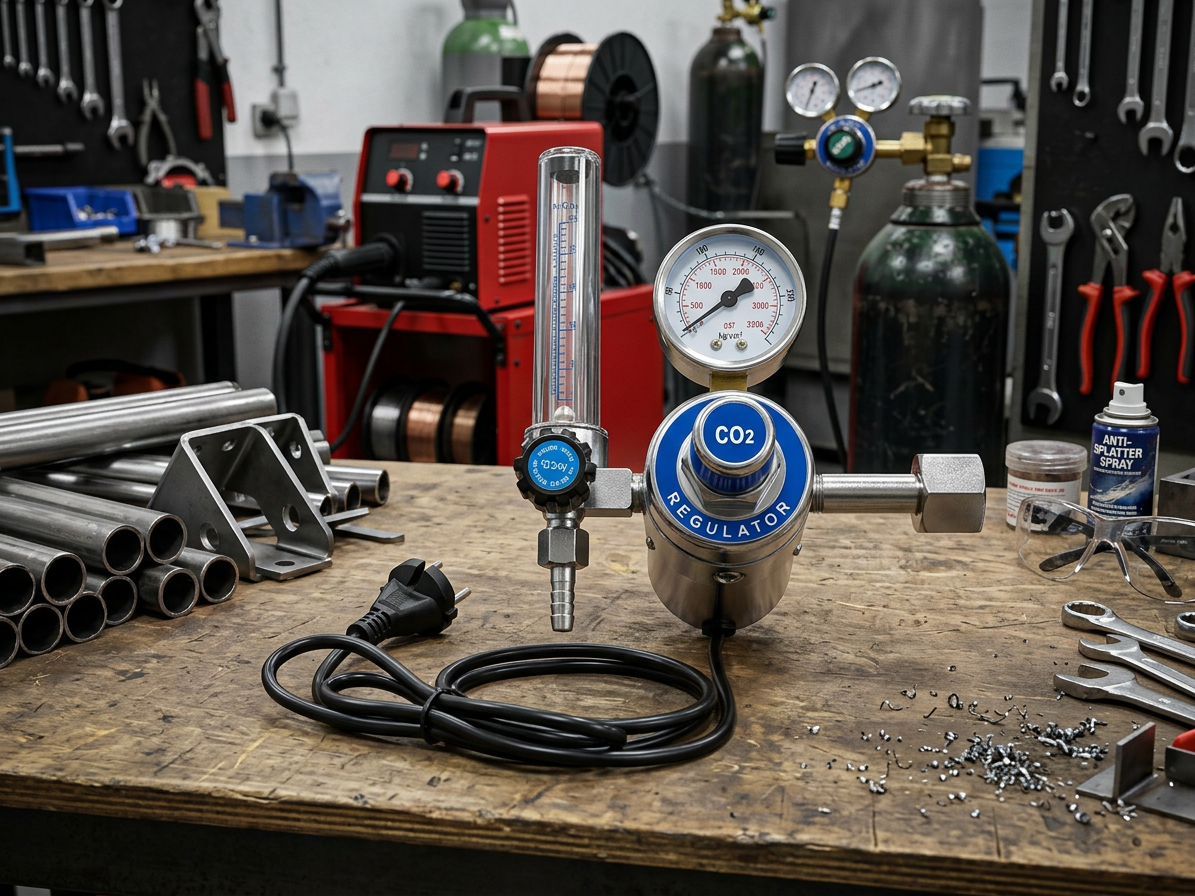

Použití v dílně

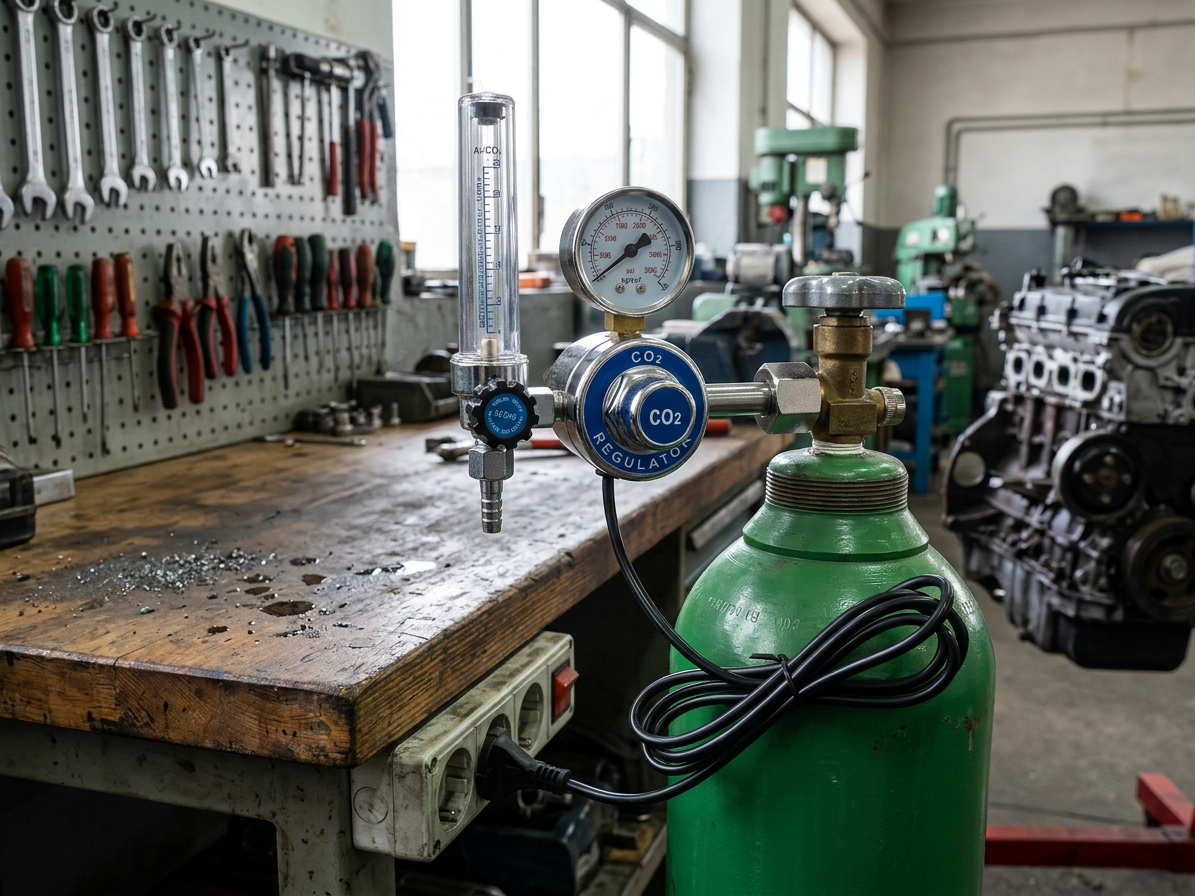

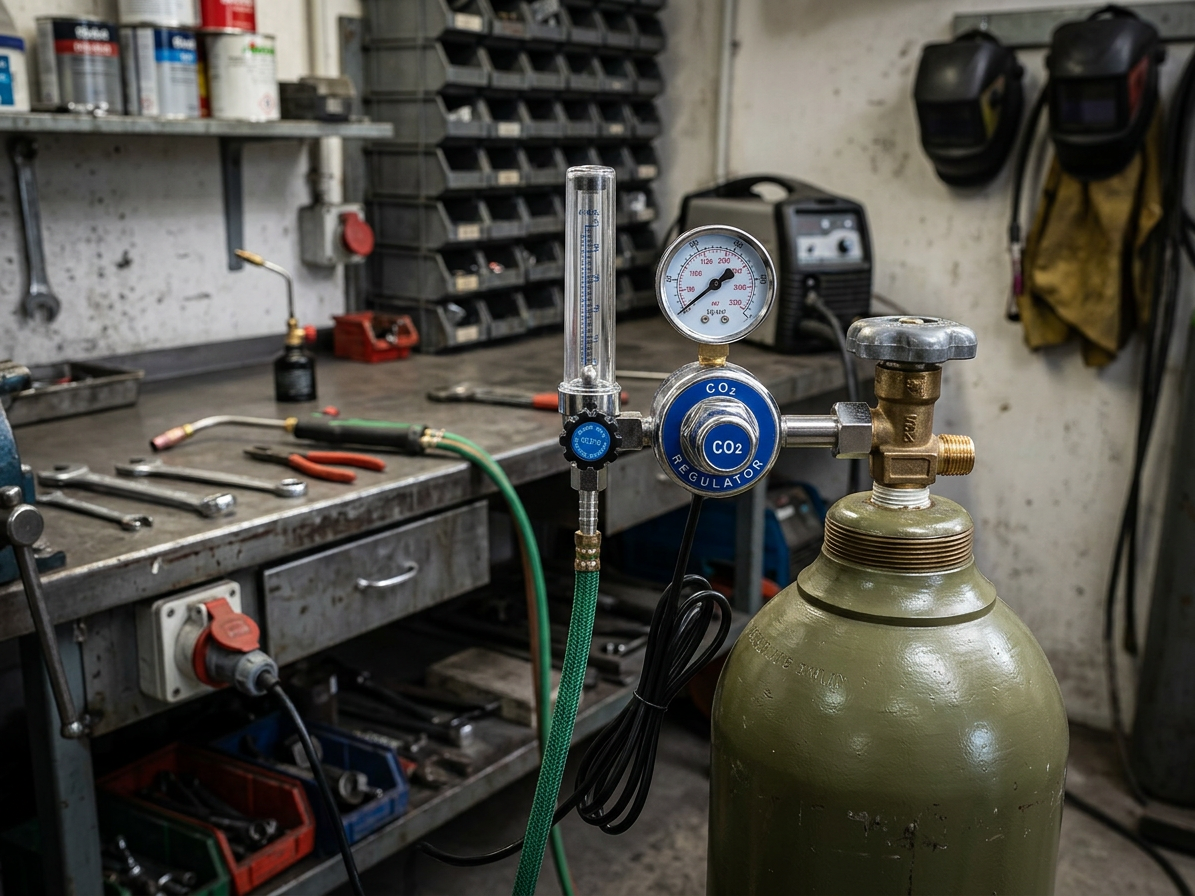

Připojení k lahvi s Argonem nebo CO2
Regulátor je určen pro plyny Argon a CO2 a používá se například při svařování. Před připojením ověřte, že odpovídá typ plynu, vstupní závit W21,8 × 1/14 a výstupní závit G 1/4″ používanému na vašem zařízení.
Po připojení sledujte tlak na manometru a průtok nastavujte s ohledem na konkrétní svařovací aplikaci. Ohřívač připojte k síti 230 V/50 Hz a během práce kontrolujte, zda jsou hodnoty v povoleném rozsahu.

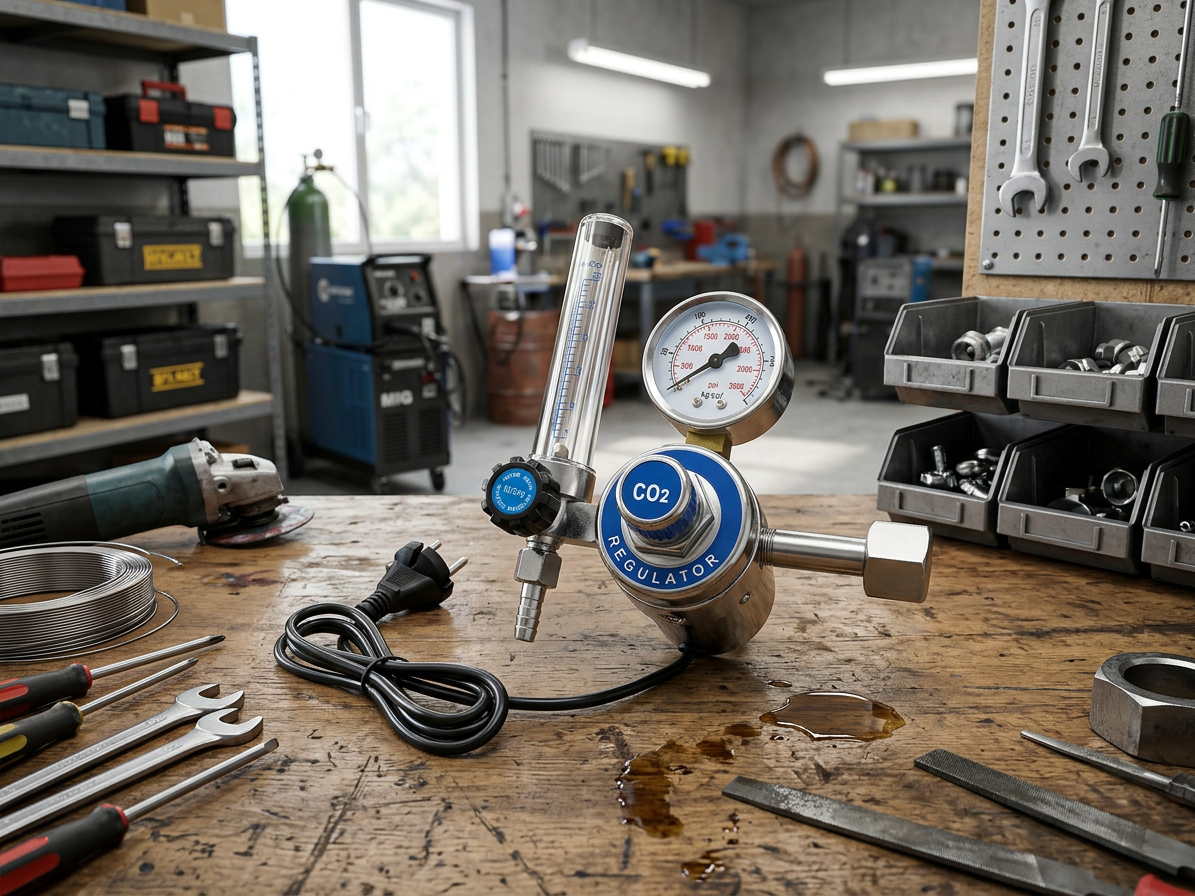

Pro koho je ventil vhodný
Praktické řešení pro svařovací pracoviště
SATRA S-HER je vhodný pro menší dílny, autoservisy, opraváře a technicky zdatné uživatele, kteří při svařování pracují s lahvemi Argon nebo CO2. Vyhřívané provedení je praktické tam, kde může rychlé proudění plynu způsobovat ochlazování regulátoru.
Jde o poloprofi zařízení pro méně náročné servisní použití a náročnější práci v domácí dílně. Před nákupem je důležité ověřit kompatibilitu závitů, plynu, napájecí sítě a požadovaného průtoku.
Doplňkové parametry
| Kategorie: | Svářecí technika: vybavení pro svařování, pájení |
|---|---|
| EAN: | 5903802803341 |
