Přípravky pro testování elektrických systémů vozidla, sada 92 ks - ASTA

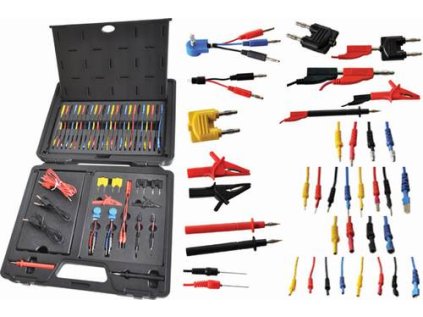

Víceúčelová sada na testování elektrických součástek vozidla, 92 ks, v plastovém kufru – ASTA A-1150.
Sada je vhodná pro testování, izolaci a měření automobilových elektrických systémů. Kabely jsou navrženy pro použití na drtivé většině evropských, asijských a amerických automobilech.
Obsah sady:
· 2x 5 Kiloohm potenciometr (proměnný rezistor) - V mnoha částech vozidla jsou aplikovány proměnné rezistory (snímače chladicí kapaliny motoru, teploty vzduchu, teploty oleje). Pomocí potenciometru 5 Kiloohm lze nastavit hodnoty snímačů.
· 2x Stroboskopická LED dioda – Dvoubarevná a obousměrná LED dioda. Dioda mění svou barvu při změně polarizace/ kladný (+) / záporný (-).
· 2x SRS konektor – Jestliže je SRS/airbag nebo zařízení bezpečnostních pásů vadné, nebo po nárazu a aktivaci, je třeba nastavit nový SRS/airbag, K tomuto účelu se používá SRS konektor, konektor se spálí v případě, že proud je větší než 0.25A.
· 2x Krokosvorka (krokodýlek) - Krokosvorka se napojuje na testovanou součástku. Může být použita společně s měřicí sondou a s prodlužovacím kabelem.
· 2x Měřicí sonda – Sonda se spojuje s testovanou součástkou. Může být použita společně s krokosvorkou a s prodlužovacím kabelem.
· 2x Sonda s jehlou (0,7 mm) černá a červená Aby se předešlo poškození jehly, dbejte na úhel, při kterém napichujete sondu.
· 2x Redukce/banánek (1 banánek / 2 kolíkové-zásuvkové konektory)
· 4x Redukce (1 banánek / 1 kolíkový-zásuvkový konektor)

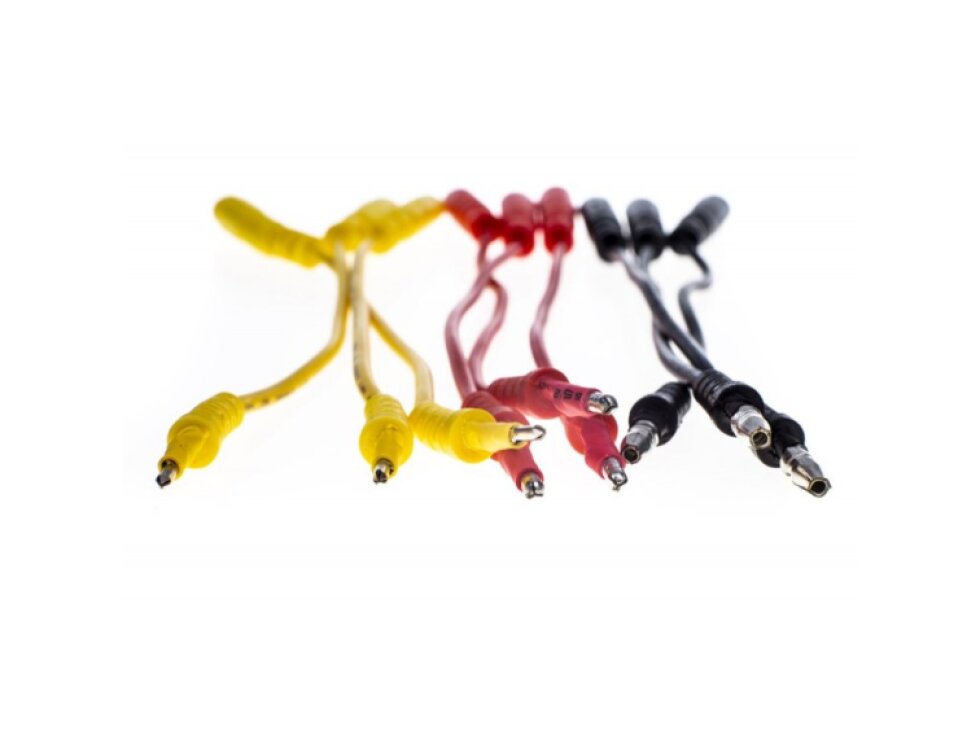

· Propojovací/připojovací kabely
Kolíkové/zástrčné konektory (dl. 15 mm) / 36 ks ploché:
· 3 ks 0,6x0,6 - žluté
· 3 ks 0,6x0,9 - červené
· 3 ks 0,6x1,3 - černé
· 3 ks 0,6x1,9 - modré
· 3 ks 0,6x2,3 (090) - žluté
· 3 ks 0,6x2,8 (110) - červené
· 3 ks 0,8x4,7 (187) - černé
· 3 ks 0,8x6,3 (250) - modré kulaté:
· 3 ks 1,6 mm - žluté
· 3 ks 2,5 mm - červené
· 3 ks 3,5 mm - černé
· 3 ks 3,9 mm - modré

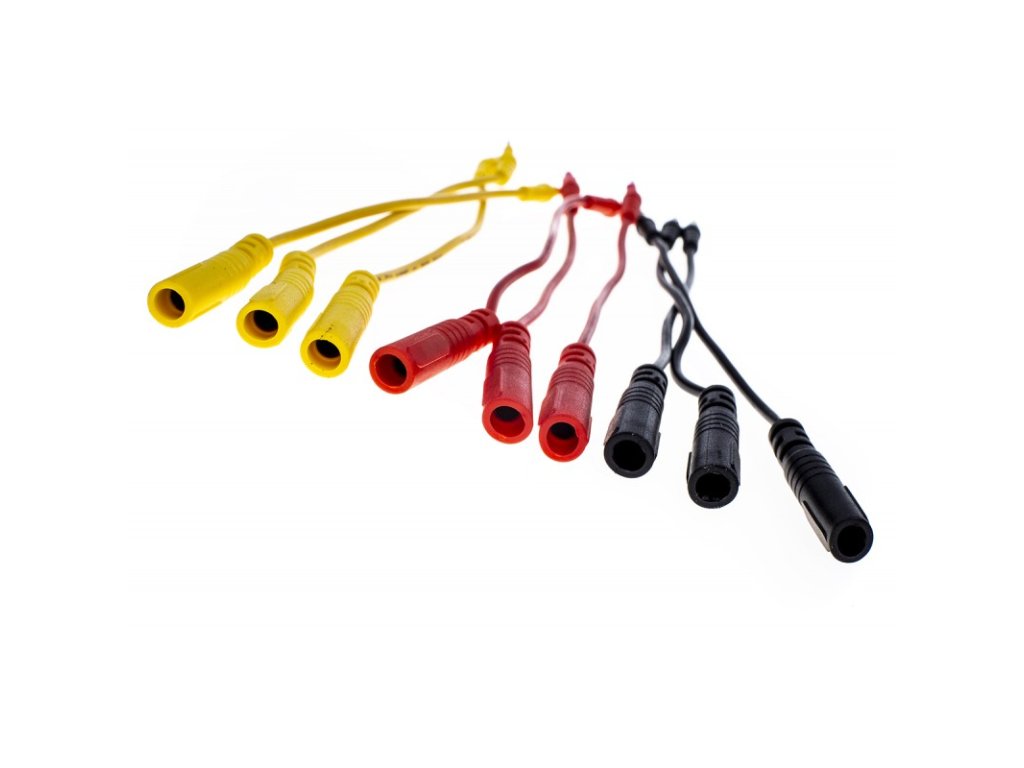

Zásuvkové/dutinkové konektory (dl. 15 mm) / 36 ks ploché:
· 3 ks 0,6x0,6 - žluté
· 3 ks 0,6x0,9 - červené
· 3 ks 0,6x1,3 - černé
· 3 ks 0,6x1,9 - modré
· 3 ks 0,6x2,3 (090) - žluté
· 3 ks 0,6x2,8 (110) - červené
· 3 ks 0,8x4,7 (187) - černé
· 3 ks 0,8x6,3 (250) - modré kulaté:
· 3 ks 1,6 mm - žluté
· 3 ks 2,5 mm - červené
· 3 ks 3,5 mm - černé
· 3 ks 3,9 mm - modré
Testovací sada elektrických systémů vozidla ASTA A-1150
Komplexní kontrola automobilové elektroinstalace
ASTA A-1150 je víceúčelová sada 92 kusů pro testování, izolaci a měření elektrických součástí vozidla. Umožňuje praktické připojení měřicích přístrojů a testovaných komponent bez nutnosti improvizovat s jednotlivými vodiči a konektory.

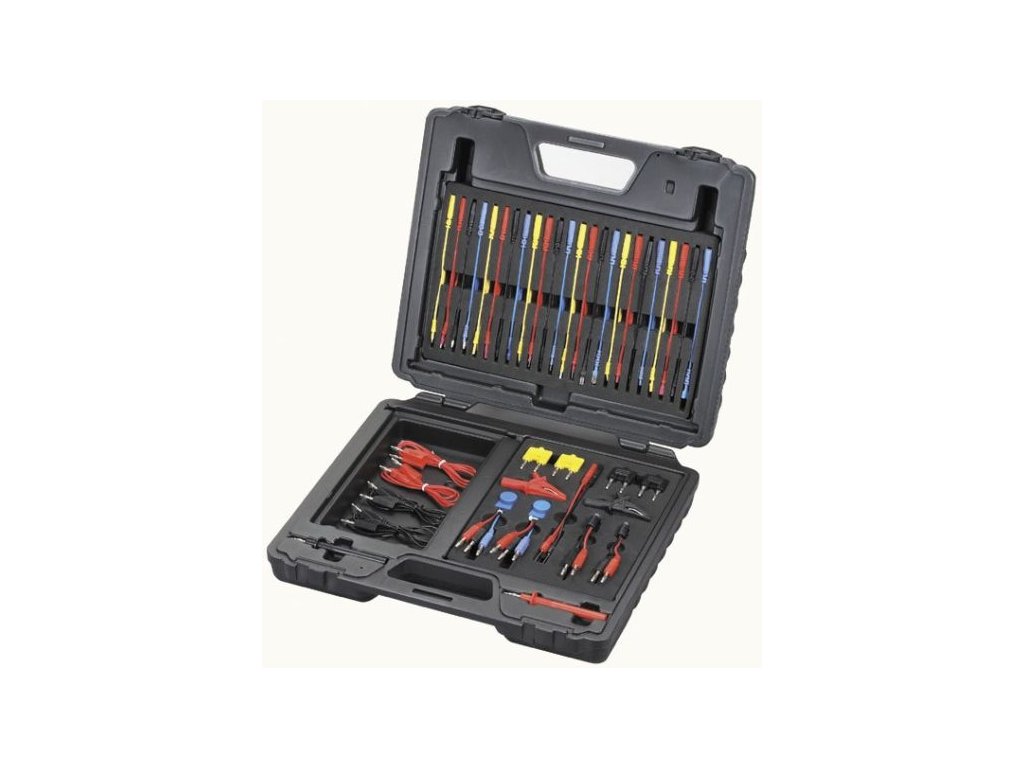

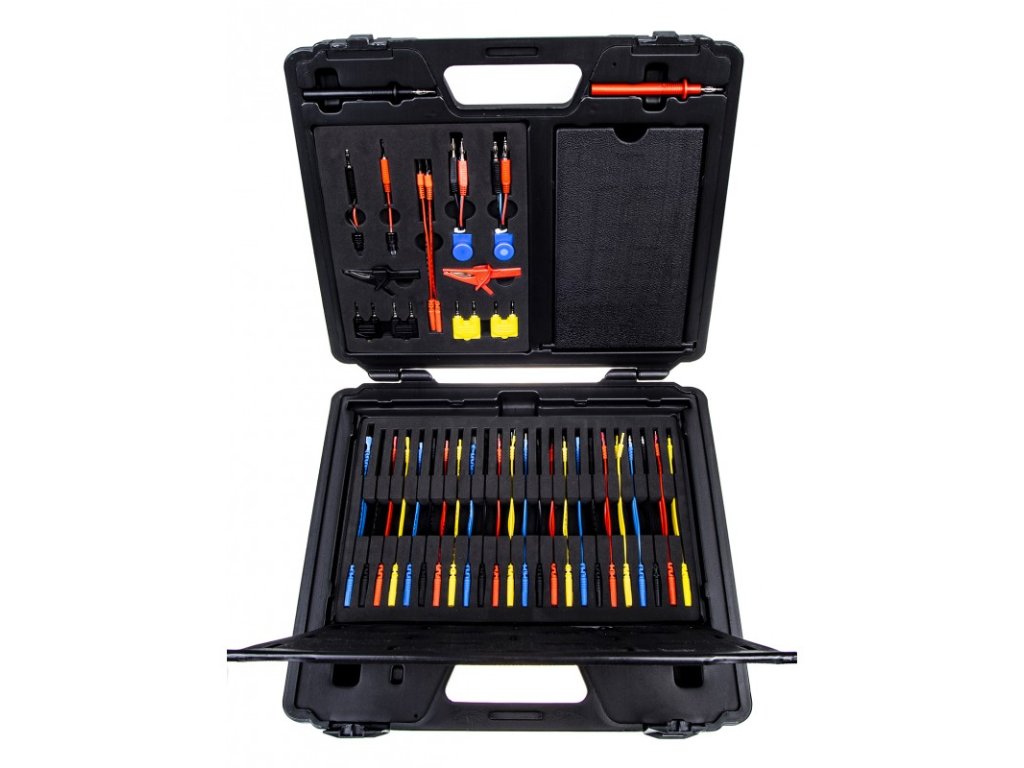

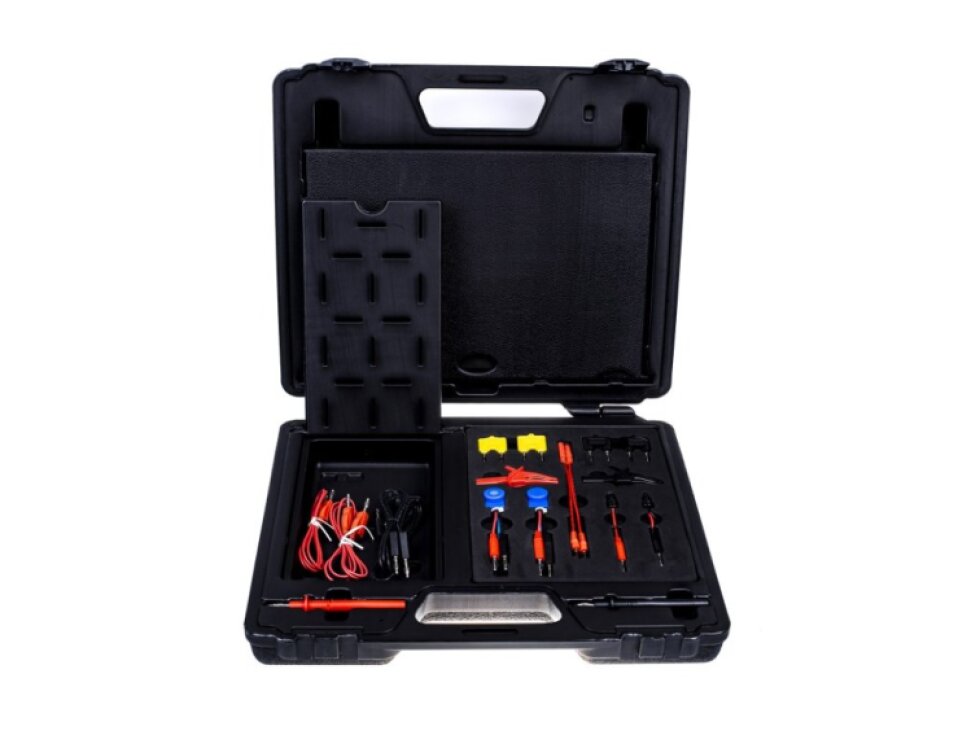

Kabely a adaptéry jsou navrženy pro použití na drtivé většině evropských, asijských a amerických automobilů. Sada je uložená v plastovém kufru, který usnadňuje přehledné uložení a přenášení vybavení mezi dílnou, servisem a vozidlem.
Technické informace
Přehled provedení a rozsahu sady
| Značka | ASTA |
|---|---|
| Model | A-1150 |
| Počet kusů | 92 |
| Potenciometry | 2x 5 kΩ |
| Jehly sond | 0,7 mm, černá a červená |
| Délka konektorů | 15 mm |
| Uložení | Plastový kufr |
Sada obsahuje také dvoubarevné obousměrné stroboskopické LED diody, SRS konektory, krokosvorky, měřicí sondy, redukce typu banánek a propojovací kabely s plochými i kulatými konektory.
Obsah balení a jednotlivé komponenty
Rozsáhlá výbava pro různé typy konektorů

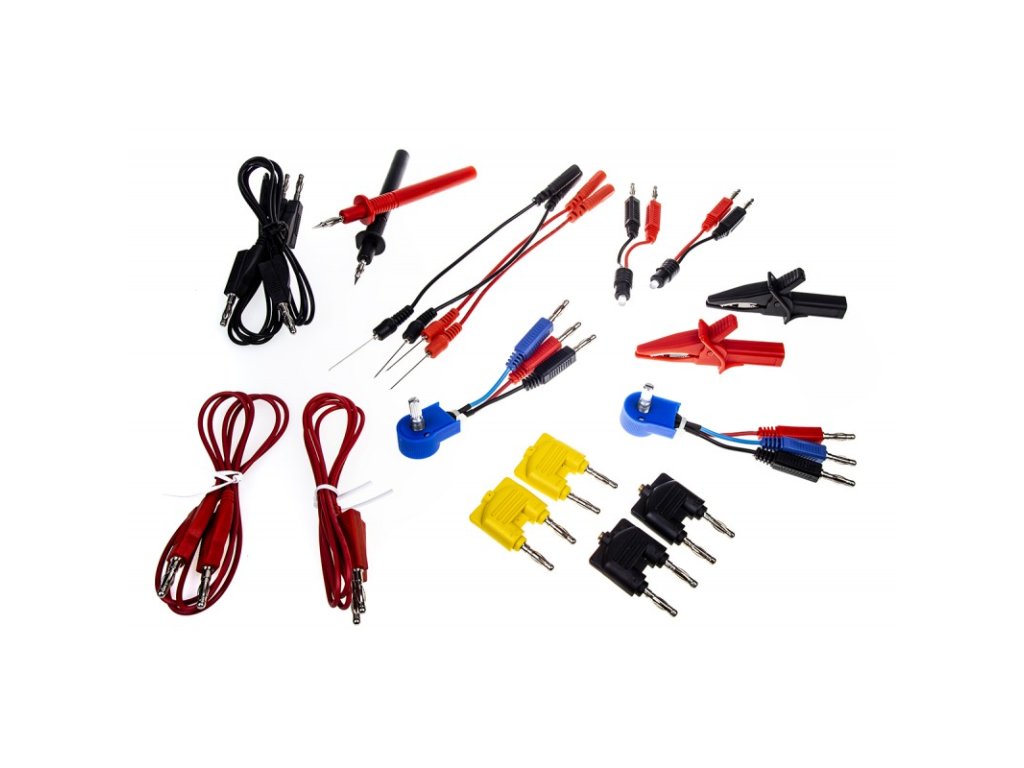

Regulační a kontrolní prvky: 2x potenciometr 5 kΩ, 2x stroboskopická LED dioda, 2x SRS konektor, 2x krokosvorka, 2x měřicí sonda, 2x sonda s jehlou 0,7 mm, 2x redukce banánek na dva kolíkové konektory a 4x redukce banánek na jeden kolíkový konektor.

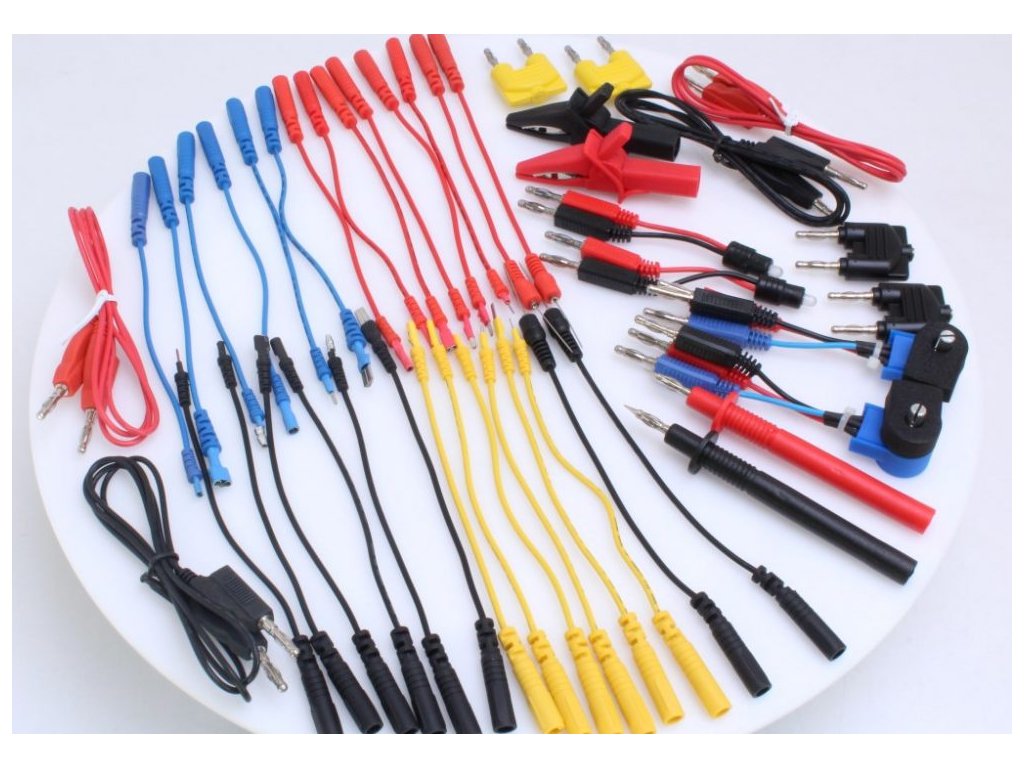

Konektory a kabely: 36 ks kolíkových plochých a kulatých konektorů a 36 ks zásuvkových plochých a kulatých konektorů. Ploché rozměry zahrnují 0,6x0,6; 0,6x0,9; 0,6x1,3; 0,6x1,9; 0,6x2,3; 0,6x2,8; 0,8x4,7 a 0,8x6,3 mm. Kulaté varianty mají průměr 1,6; 2,5; 3,5 a 3,9 mm.
Hlavní výhody sady
Univerzální připojení a rychlá orientace při měření
92 dílů v jednom kufru pokrývá širokou škálu běžných měřicích a testovacích situací v automobilové elektroinstalaci. Barevné rozlišení konektorů pomáhá při rychlé orientaci a usnadňuje volbu vhodného typu během diagnostiky.
Potenciometry umožňují nastavit hodnoty proměnných rezistorů, LED diody indikují změnu polarity a různé sondy i krokosvorky nabízejí několik způsobů připojení. Sada tak omezuje potřebu poškozovat vodiče nebo hledat improvizované spojení.
Jak sada funguje
Praktické testování snímačů, polarity a obvodů
Potenciometr 5 kΩ lze použít k nastavení hodnot proměnných rezistorů, které se ve vozidlech nacházejí například ve snímačích teploty chladicí kapaliny, vzduchu nebo oleje. LED dioda mění barvu při změně polarizace, takže pomáhá rozlišit kladnou a zápornou polaritu.
Testovanou součást připojíte pomocí měřicí sondy, krokosvorky, jehlové sondy nebo odpovídající redukce. Kombinace kolíkových a zásuvkových konektorů umožňuje propojení s různými typy automobilových konektorů a měřicích kabelů.
Pro koho je sada vhodná
Využití v autoservisu i domácí dílně
Sada je určena pro autoservisy, automechaniky, diagnostiky a opraváře, kteří potřebují kontrolovat elektrické součásti, snímače a konektorová spojení. Díky širokému výběru zakončení se hodí pro práci na evropských, asijských i amerických automobilech.
Uplatnění najde také v domácí garáži nebo technicky zaměřené dílně při hledání závad v automobilových elektrických systémech. ASTA patří mezi profi značky, přesto je sada díky přehlednému provedení použitelná i pro uživatele, kteří s podobným vybavením teprve začínají.
Použití a důležité zásady práce
Správná volba sondy, redukce a konektoru
Před měřením vyberte konektor nebo sondu podle tvaru a rozměru testovaného připojení. Krokosvorku lze napojit na testovanou součástku, měřicí sondu použít pro přímý kontakt a redukce typu banánek propojit s odpovídajícím měřicím kabelem nebo přístrojem.
Při práci s jehlovou sondou postupujte opatrně a dodržte vhodný úhel vpichu, aby nedošlo k poškození jehly. Konektory zasouvejte bez nadměrné síly a před testem ověřte správné zapojení, polaritu a vhodnost zvoleného zakončení pro konkrétní vozidlo.
Důležité upozornění a proč si vybrat sadu
Pečlivé zapojení je základem bezpečného testu
SRS konektor se spálí při proudu vyšším než 0,25 A. Používejte jej pouze pro určený účel a před připojením ověřte podmínky konkrétního obvodu. U systémů SRS, airbagů a bezpečnostních pásů vždy dodržujte servisní postup výrobce vozidla.
ASTA A-1150 nabízí široký výběr konektorů, sond a pomocných prvků pro diagnostiku automobilové elektroinstalace v jednom přehledném kufru. Před nákupem ověřte, zda rozměry a typy zakončení odpovídají testovanému systému a používanému měřicímu přístroji.
Doplňkové parametry
| Kategorie: | Multimetry, zkoušečky elektro |
|---|---|
| EAN: | 5901583510625 |
