Přípravek na honování válců, rozsah 51-177 mm - QUATROS QS14138

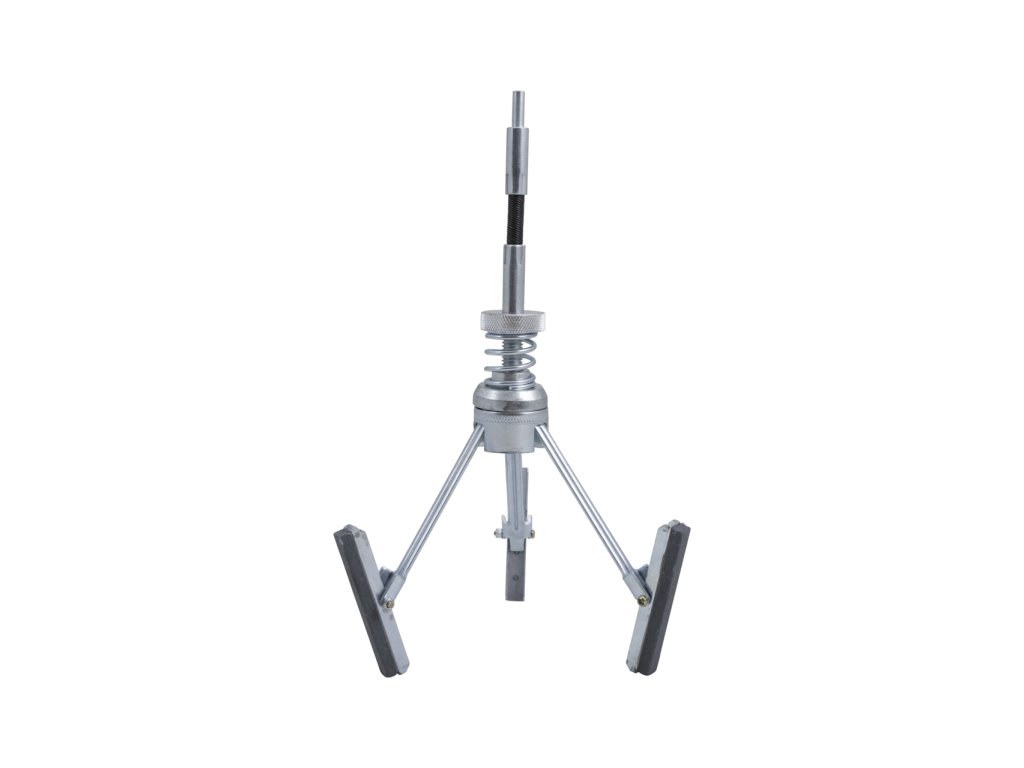

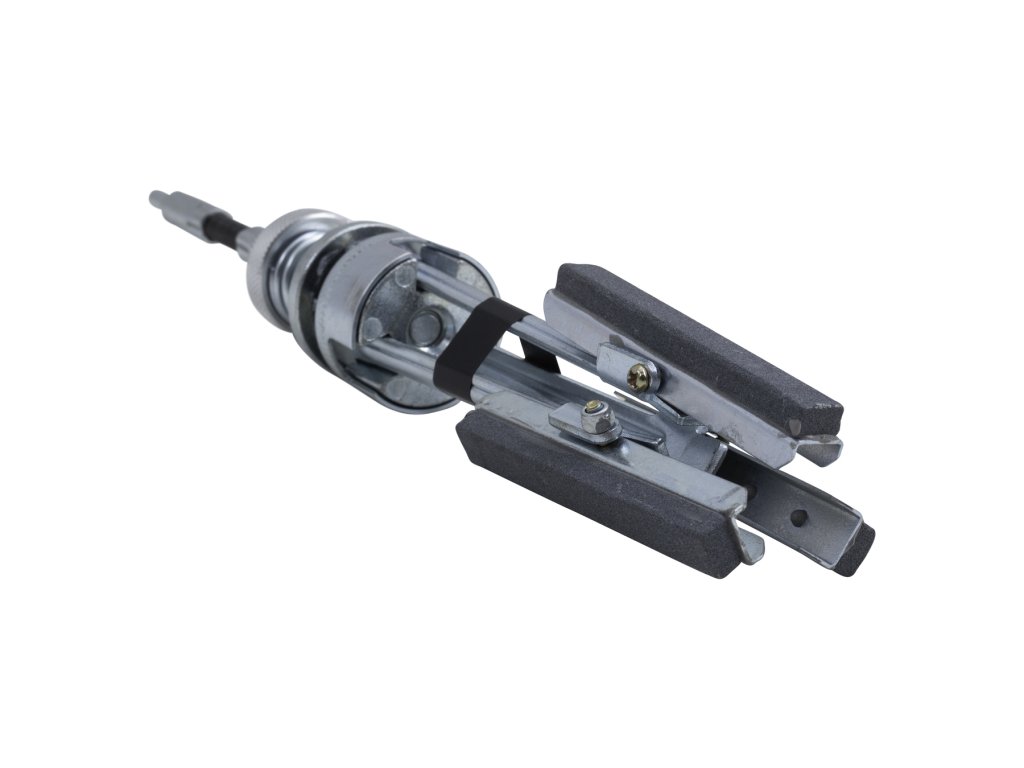

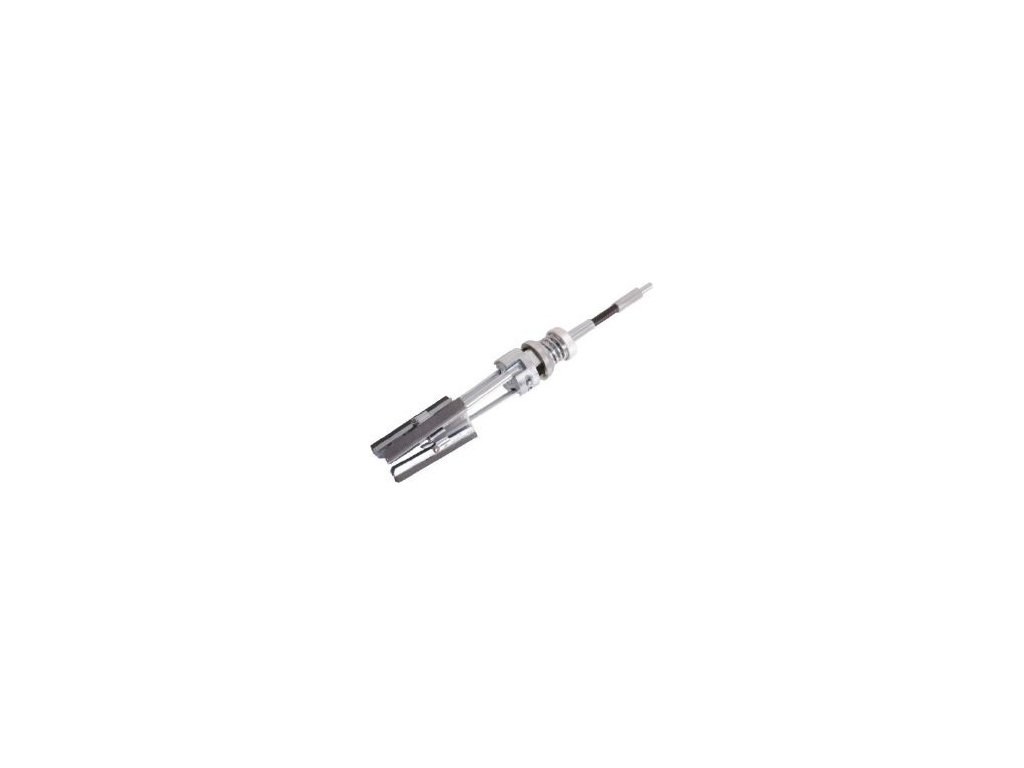

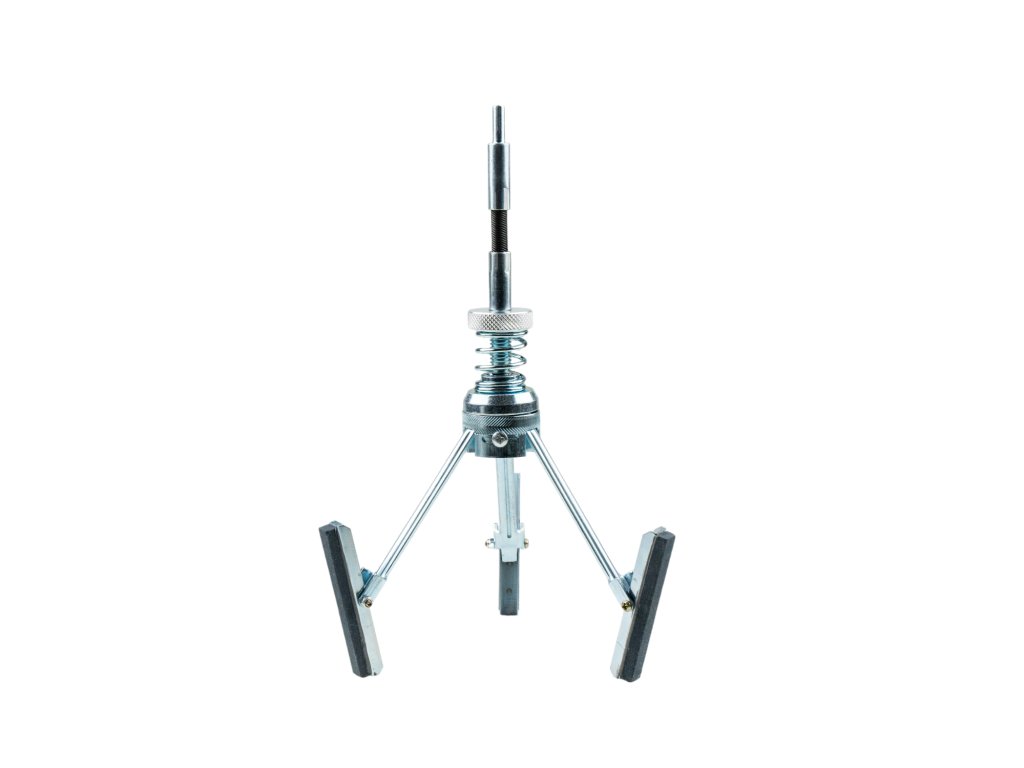

Honovací hlava na vrtačku pro válce o vnitřním průměru 51-177 mm, s honovacími kameny – QUATROS QS14138.
Nástroj se používá k ručnímu honování válců vrtačkou nebo v soustruhu. Sílu přítlaku ramen na stěnu válce lze korigovat úpravou předpětí (tlaku) pružiny ruční matkou na hřídeli.
Přípravek je využitelný k broušení válců o vnitřním průměru 51 až 177 mm. Na každém ze tří ramen je usazen vyměnitelný honovací kamen o délce 75 mm.
Technické údaje:
Pro válce průměru: 51 – 177 mm
Počet ramen: 3
Nastavitelný přítlak: ano
Délka brusného kamene: 75 mm
Maximální otáčky: 2400 ot. / min.
Honovací přípravek QUATROS QS14138, 51–177 mm
Ruční honování válců vrtačkou nebo v soustruhu
QUATROS QS14138 je tříramenná honovací hlava pro opracování vnitřních stěn válců s průměrem 51 až 177 mm. Používá se při ručním honování pomocí vrtačky nebo v soustruhu, například při obnově povrchu válce po předchozím obrábění.
Přípravek umožňuje přizpůsobit práci konkrétnímu průměru válce a nastavit přítlak brusných ramen. Díky třem ramenům s vyměnitelnými honovacími kameny o délce 75 mm představuje praktické řešení pro servisní i dílenské opracování válcových ploch.
Rozsah 51–177 mm a 2400 ot./min
Přehledné parametry pro správný výběr
Pracovní rozsah hlavy pokrývá vnitřní průměry válců od 51 do 177 mm. Před použitím vždy ověřte, zda rozměr opracovávaného válce spadá do tohoto rozsahu a zda použité hnací zařízení umožňuje bezpečnou práci s přípravkem.
| Pracovní rozsah | 51–177 mm |
|---|---|
| Počet ramen | 3 |
| Nastavitelný přítlak | Ano |
| Délka honovacího kamene | 75 mm |
| Maximální otáčky | 2400 ot./min. |
Maximální otáčky představují horní uvedenou hranici pro použití nástroje. Skutečné nastavení vrtačky nebo soustruhu musí odpovídat bezpečnému pracovnímu postupu a podmínkám konkrétní opravy.
Tři ramena s honovacími kameny
Pracovní uspořádání pro rovnoměrný kontakt

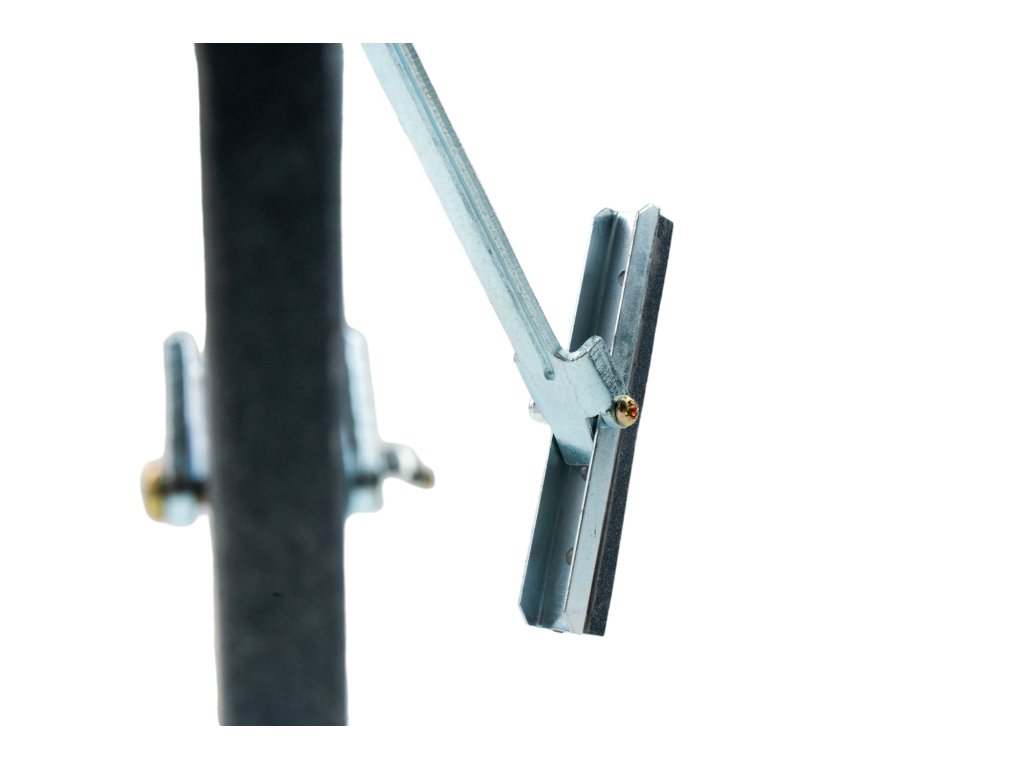

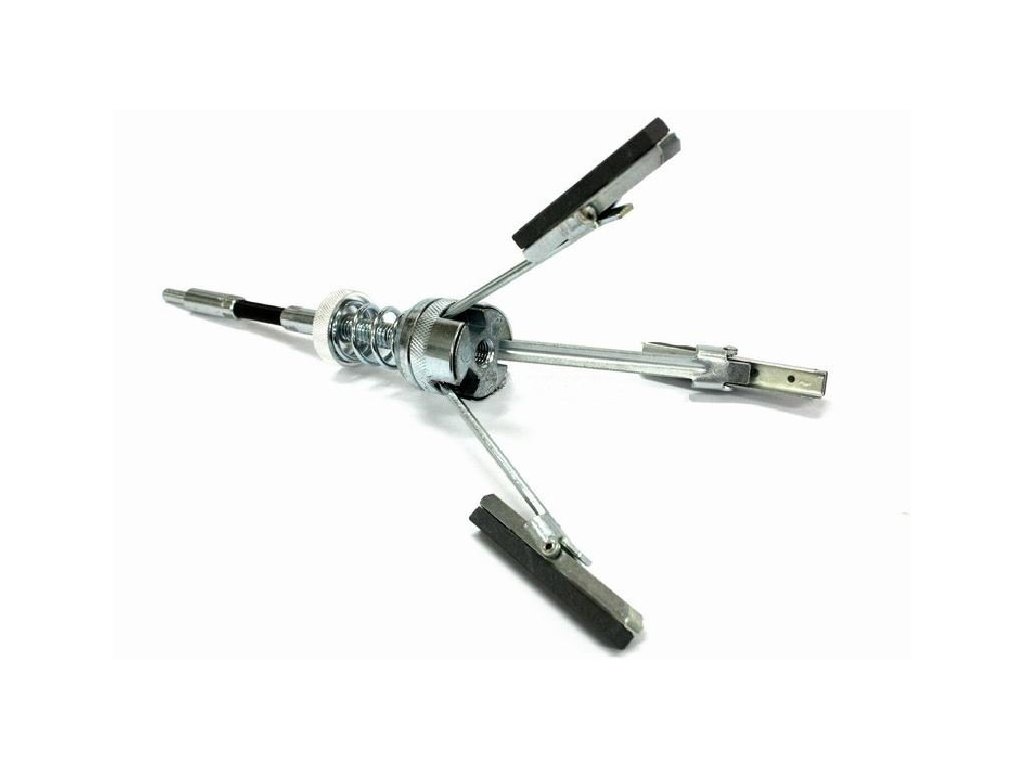

Na každém ze tří ramen je umístěn vyměnitelný honovací kámen o délce 75 mm. Ramena jsou rozmístěna kolem hřídele tak, aby se brusné prvky při práci opíraly o vnitřní stěnu válce a umožnily její postupné honování.
Výměnné provedení kamenů je praktické při jejich opotřebení. Před zahájením práce zkontrolujte stav brusných prvků, jejich správné usazení a čistotu pracovního prostoru. Obsah balení je určen dodaným provedením konkrétního produktu.
Nastavitelný přítlak ramen
Přizpůsobení nástroje opracovávanému válci

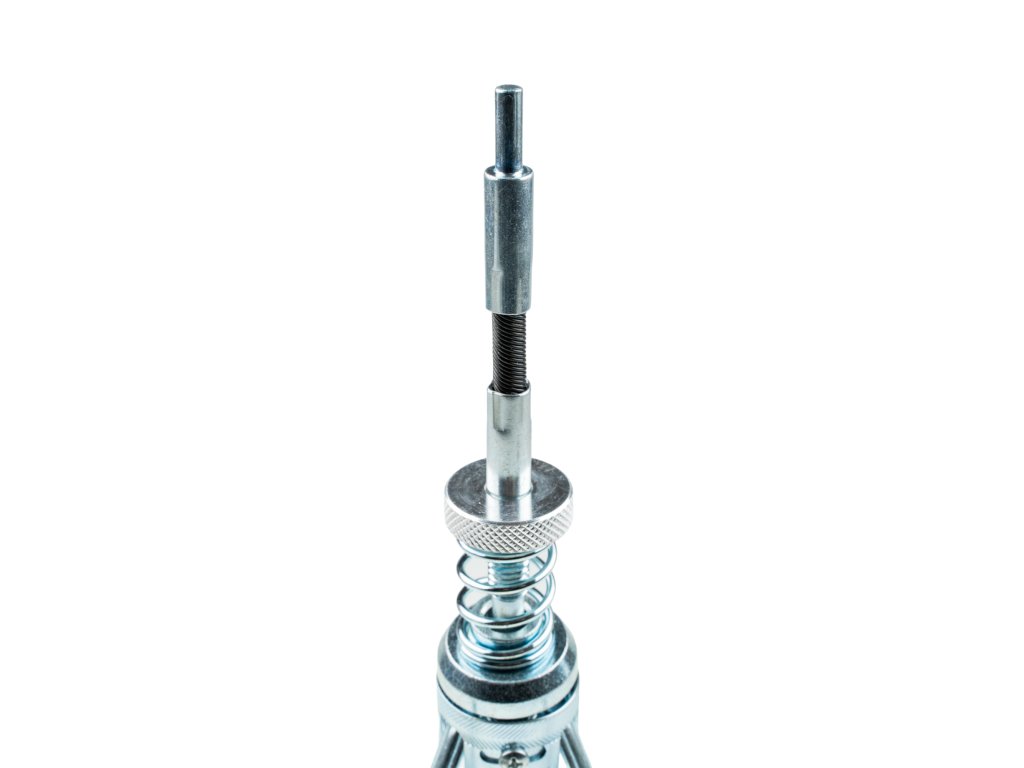

Přítlak ramen na stěnu válce lze upravovat pomocí ruční matice na hřídeli. Změnou předpětí pružiny se koriguje tlak honovacích kamenů, takže lze nástroj nastavit podle průměru válce a požadovaného kontaktu s opracovávanou plochou.
Nastavení provádějte postupně a vždy sledujte, zda se hlava pohybuje plynule a kameny zůstávají v kontaktu s válcem. Příliš velký přítlak může zbytečně zatěžovat nástroj i opracovávaný díl, proto pracujte s rozvahou.
Jak honovací hlava funguje
Opracování vnitřního povrchu válce rotačním pohybem
Honovací hlava se upne do vrtačky nebo se použije v soustruhu a následně se uvede do rotačního pohybu uvnitř válce. Brusné kameny přitlačené rameny se dotýkají vnitřní stěny a při pohybu nástroje postupně upravují její povrch.
Pro správný výsledek je důležitý vhodný průměr, přiměřený přítlak a bezpečné otáčky. Nástroj je určen k ručnímu honování válců; konkrétní pracovní postup, vedení hlavy a použití vhodného prostředku musí odpovídat opravovanému dílu.
Použití ve vrtačce nebo soustruhu
Univerzální pohon pro dílnu a autoservis
QUATROS QS14138 lze využít při ručním honování válců pomocí vrtačky nebo v soustruhu. Před prací změřte vnitřní průměr válce, zkontrolujte upevnění honovací hlavy a nastavte přítlak ramen tak, aby kameny správně dosedaly na opracovávanou plochu.
Během honování veďte nástroj kontrolovaně a nepřekračujte maximální otáčky 2400 ot./min. Po skončení očistěte pracovní plochu i nástroj od brusných nečistot. Při práci používejte vhodné osobní ochranné pomůcky a dodržujte bezpečnostní pravidla pro dané zařízení.
Pro koho je přípravek vhodný
Servisní nástroj pro opravy válcových ploch
Přípravek je určen pro autoservisy, mechaniky, opraváře i technicky zdatné uživatele, kteří potřebují ručně honovat válce v rozsahu 51 až 177 mm. Uplatní se při renovaci válcových ploch tam, kde je k dispozici vrtačka nebo soustruh vhodný pro danou operaci.
Rozsah jedné hlavy umožňuje pracovat s více velikostmi válců bez nutnosti pořizovat samostatný nástroj pro každý průměr. Při výběru však vždy ověřte skutečný vnitřní rozměr válce, stav honovacích kamenů a vhodnost zvoleného pracovního zařízení.
Důležité upozornění pro bezpečnou práci
Ověřte průměr, přítlak a otáčky před použitím
Před nasazením zkontrolujte, zda vnitřní průměr válce odpovídá rozsahu 51–177 mm, zda jsou kameny správně upevněné a zda je honovací hlava bezpečně spojená s vrtačkou nebo soustruhem. Přípravek nepoužívejte s poškozenými nebo uvolněnými částmi.
Nepřekračujte maximální otáčky 2400 ot./min. Přítlak nastavujte ruční maticí postupně podle podmínek práce a během opracování kontrolujte stabilní chod nástroje. Konkrétní servisní postup a požadovaný výsledek honování se řídí opravovaným válcem.
Doplňkové parametry
| Kategorie: | Přípravky výměnu pístů, pístních kroužků |
|---|---|
| EAN: | 5902241101858 |
