Přenosná hydraulická ohýbačka trubek se stojanem 9T

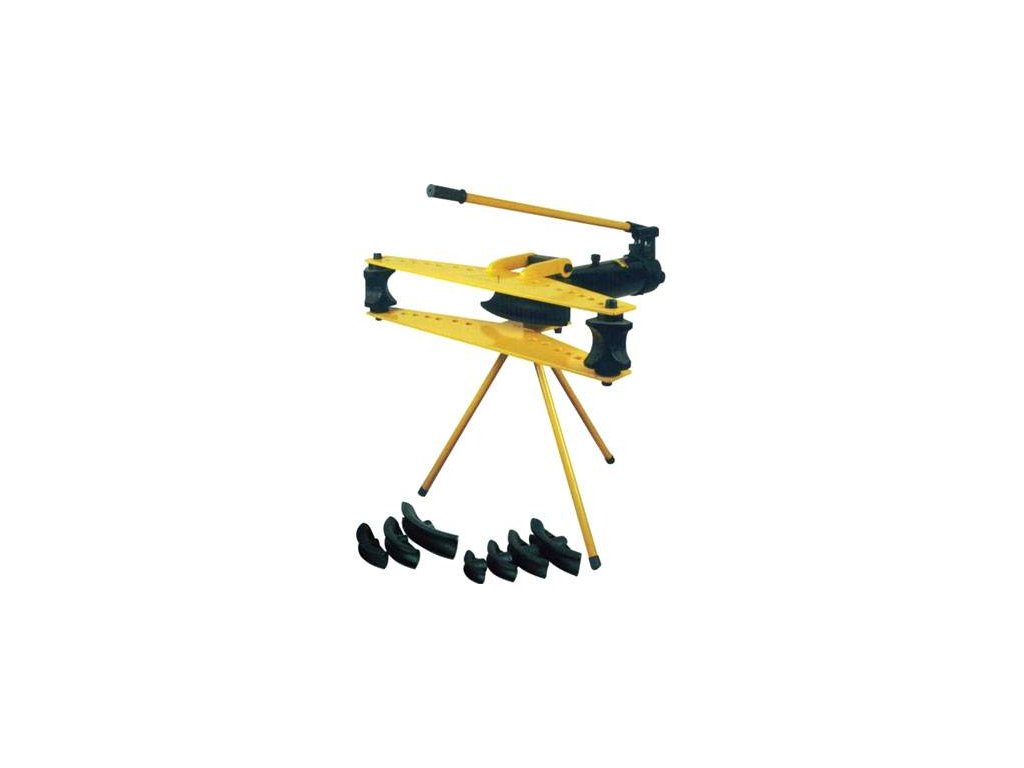

Přenosná hydraulická ohýbačka trubek se stojanem se používá pro ohýbání železných trubek, nerezových trubek, trubek z barevných kovů apod. Skládá se z hydraulické pracovní jednotky/válce, ovládací hydraulické pumpy s pákou, držáku rolen dvou rolen, sady tvarových opěrek a třínožičkového stojanu. Vyznačuje se tuhou konstrukcí a velkou ohýbací silou 9 t. Charakterizuje ji i snadná a rychlá vyměnitelnost tvarových opěrek pro různé průměry trubek. Ohýbání trubek se provádí bez velké fyzické námahy. Kvalitní hydraulika a robustní konstrukční provedení zajišťují vysokou provozní spolehlivost a životnost bez nutnosti náročnější údržby.
Technické parametry:
maximální ohýbací síla (t) 9
maximální zdvih pístu (mm) 250
ohýbací matrice/průměry trubek 1/2"/3/4"/1"/11/4"/11/2"/2"
tloušťka stěny trubky (mm) 2,75
rozměry (mm) 730x320x200
Hmotnost 50kg
Hydraulická ohýbačka trubek 9 t
Přesné ohýbání bez velké fyzické námahy
Přenosná hydraulická ohýbačka trubek se stojanem je určena k ohýbání železných, nerezových a dalších trubek z barevných kovů. Hydraulický válec vytváří ohýbací sílu až 9 t, takže umožňuje pohodlnou práci i při tvarování pevnějších trubek.

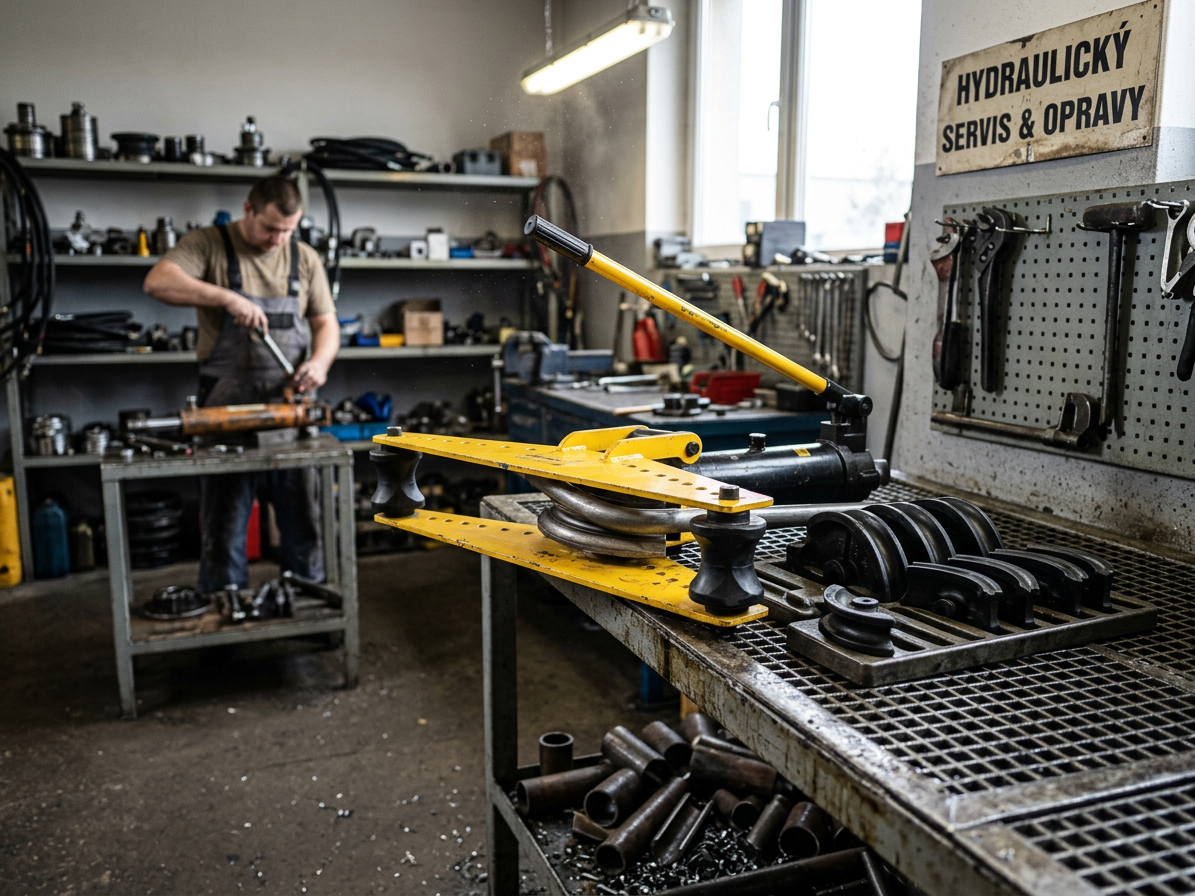

Součástí konstrukce je hydraulická pracovní jednotka, ruční pumpa s pákou, držák rolen, tvarové opěrky a třínožičkový stojan. Díky přenosnému provedení ji lze využít v dílně, servisu i při montážních pracích mimo stálé pracoviště.
Technické informace
Rozsah pro trubky od 1/2 do 2 palců
Ohýbačka nabízí několik tvarových matric pro běžné průměry trubek. Maximální zdvih pístu činí 250 mm a konstrukce je určena pro trubky s tloušťkou stěny až 2,75 mm.
| Maximální ohýbací síla | 9 t |
|---|---|
| Maximální zdvih pístu | 250 mm |
| Ohýbací matrice | 1/2" / 3/4" / 1" / 1 1/4" / 1 1/2" / 2" |
| Tloušťka stěny trubky | 2,75 mm |
| Rozměry | 730 × 320 × 200 mm |
| Hmotnost | 50 kg |
Obsah balení a opěrné prvky
Všechny základní části pro ruční hydraulické ohýbání
Dodávka obsahuje hydraulickou pracovní jednotku s válcem, ovládací hydraulickou pumpu s pákou a držák rolen se dvěma rolnami. Tyto části společně zajišťují vedení trubky a vytvoření potřebného tlaku při ohýbání.

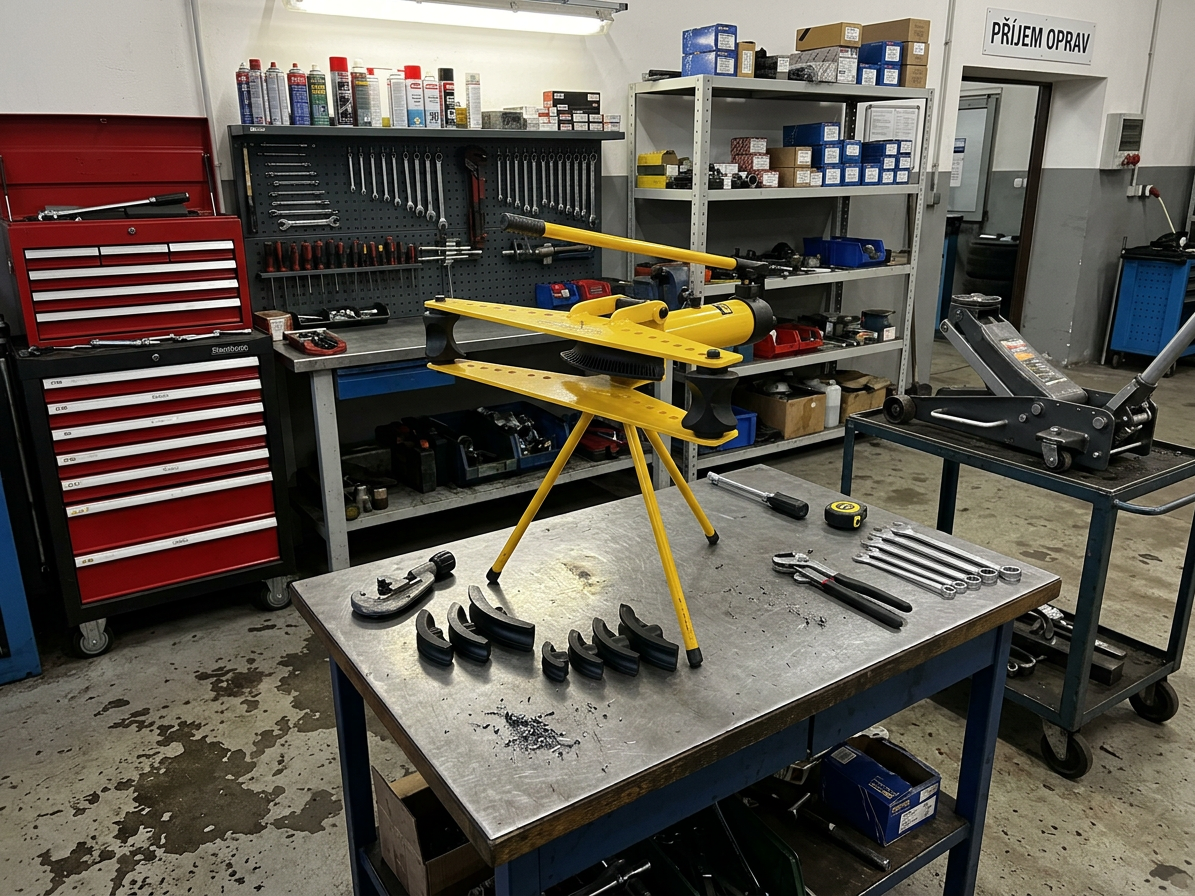

Součástí je také sada tvarových opěrek pro průměry 1/2", 3/4", 1", 1 1/4", 1 1/2" a 2" a třínožičkový stojan. Opěrky lze podle zpracovávané trubky rychle vyměnit.
Hlavní výhody ohýbačky
Robustní konstrukce a rychlá změna průměru
Hydraulický pohon výrazně omezuje potřebnou fyzickou námahu oproti ručnímu ohýbání. Síla 9 t umožňuje efektivně tvarovat železné, nerezové i trubky z barevných kovů v rámci uvedeného průměru a tloušťky stěny.
Tuhé konstrukční provedení, stabilní stojan a kvalitní hydraulické komponenty podporují spolehlivý provoz. Výměna tvarových opěrek je snadná a rychlá, takže lze zařízení přizpůsobit různým průměrům bez zdlouhavého nastavování.
Jak hydraulická ohýbačka funguje
Ruční pumpa posouvá píst proti tvarové opěrce

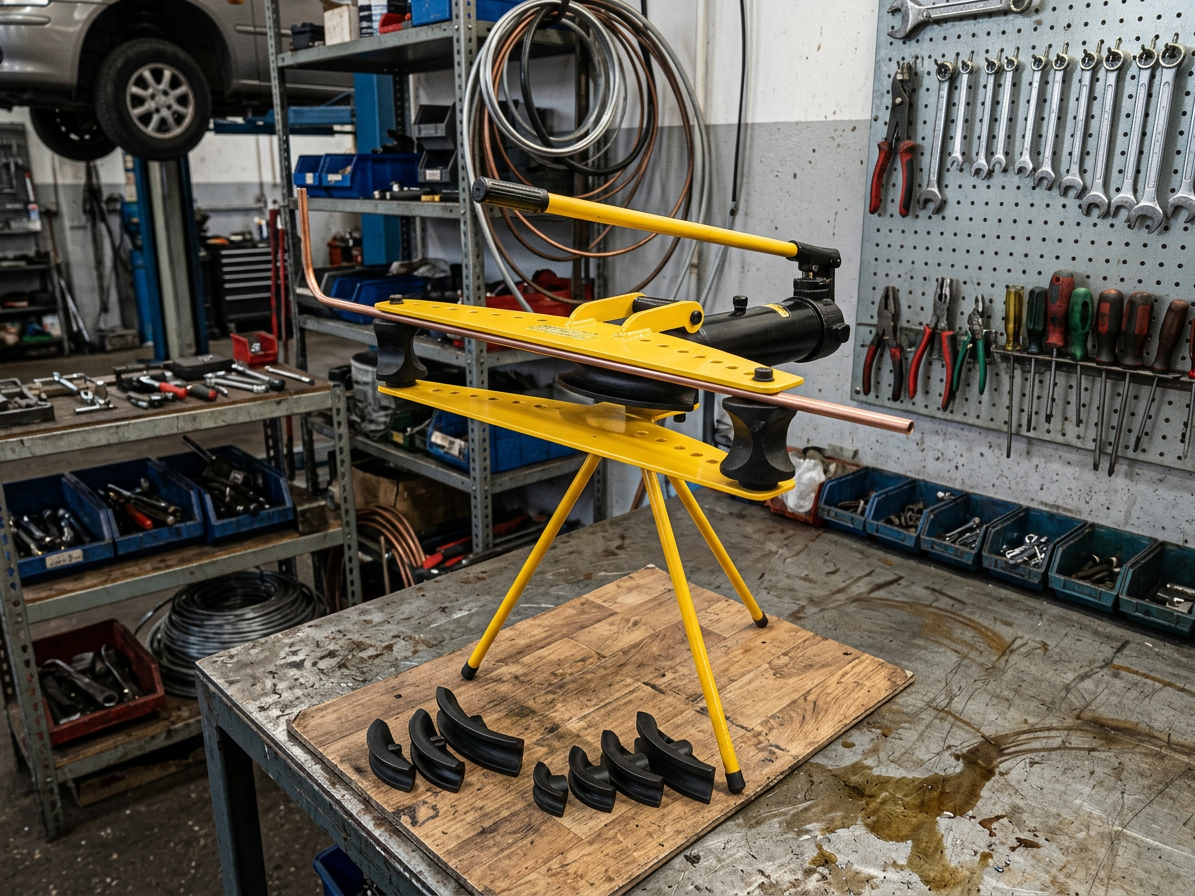

Při práci se trubka vloží mezi rolny a vhodnou tvarovou opěrku. Pohybem páky hydraulické pumpy se vytváří tlak, který vysouvá píst a působí na trubku. Ta se postupně tvaruje podle použité matrice.

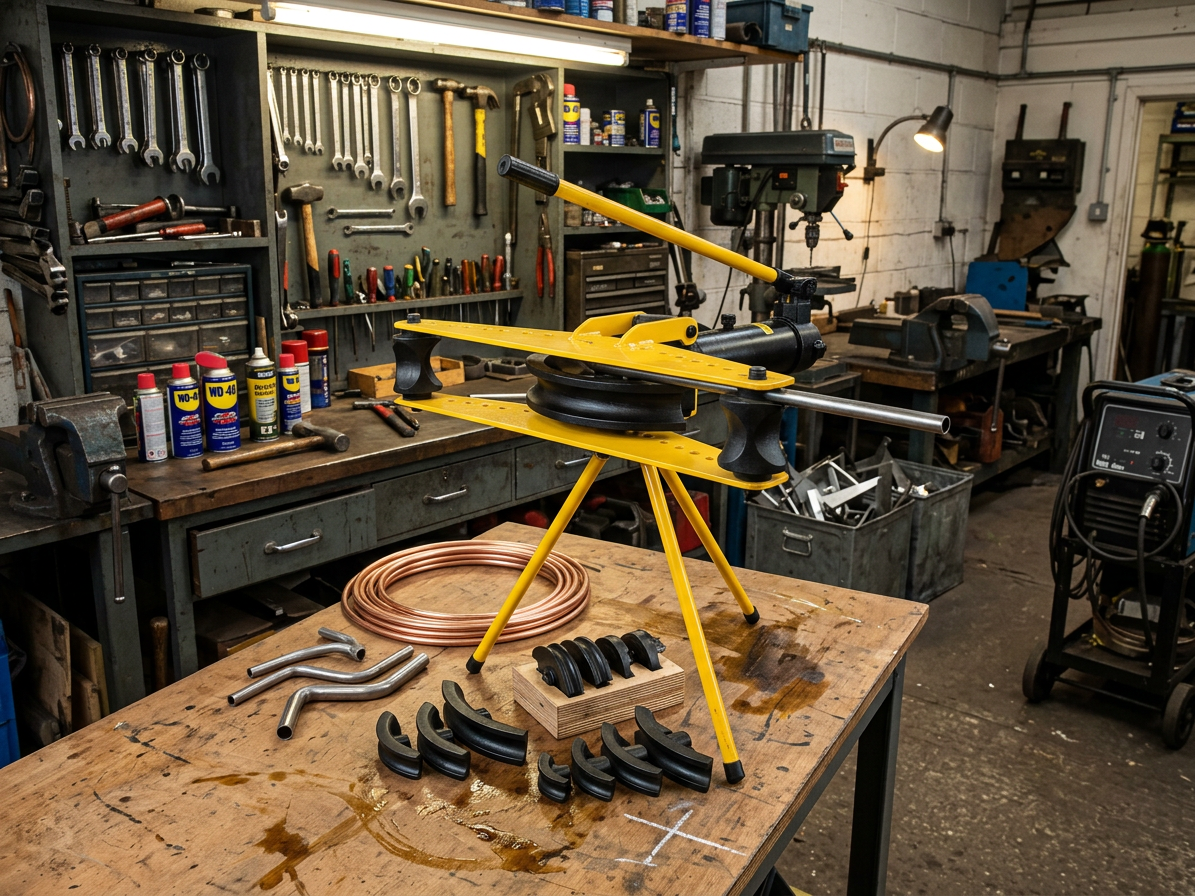

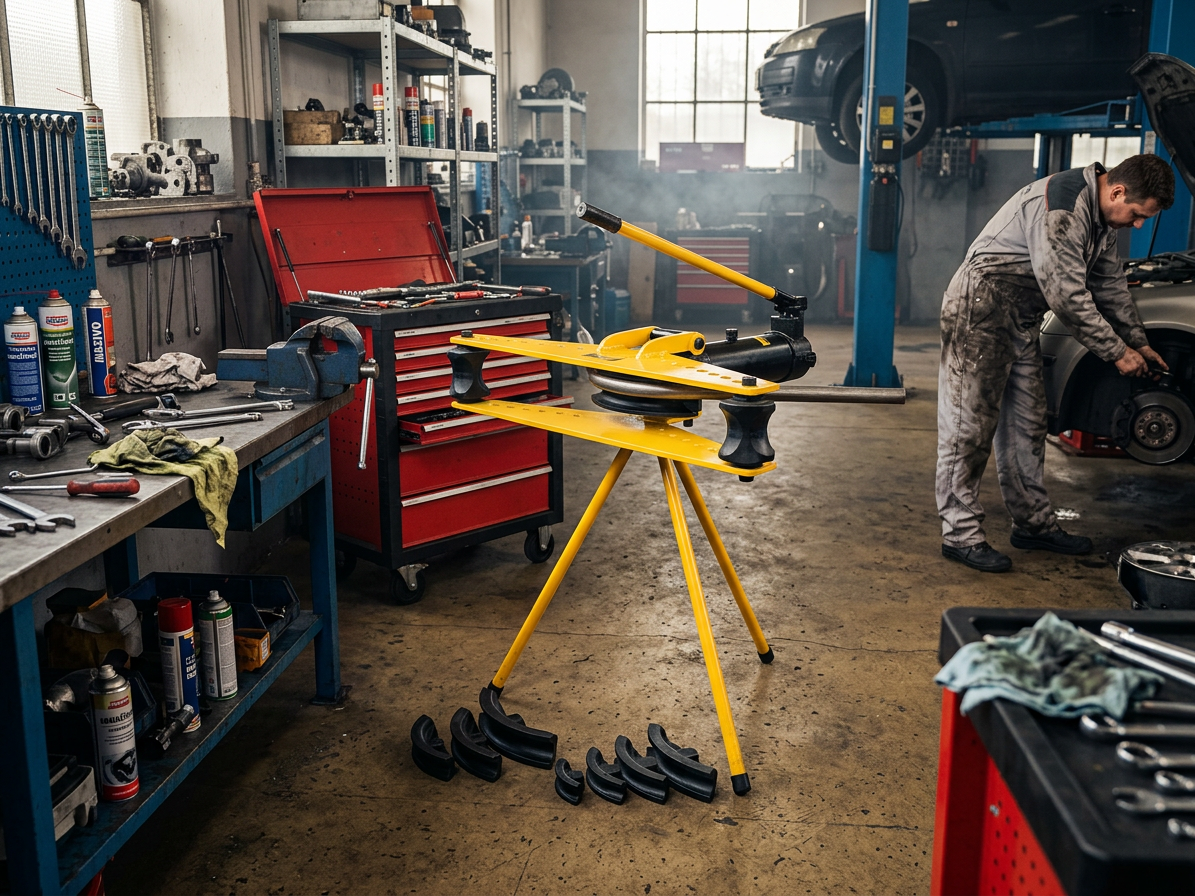

Zařízení je vhodné pro autoservisy, kovodílny, montážní pracovníky, řemeslníky i technicky vybavené domácí dílny. Uplatní se všude tam, kde je potřeba opakovaně ohýbat trubky bez použití motorového pohonu.
Použití a volba matrice
Vyberte opěrku podle skutečného průměru trubky
Před zahájením práce zkontrolujte průměr trubky, tloušťku její stěny a zvolte odpovídající tvarovou opěrku. Trubku správně usaďte mezi rolny a matrici, aby byla vedena stabilně a ohyb probíhal v požadovaném místě.
Hydraulický tlak vytvářejte plynulým pumpováním pákou a během práce sledujte správné usazení trubky. Používejte pouze rozměry matrice a tloušťku stěny uvedené v technických parametrech; konkrétní pracovní postup může záviset na materiálu a tvaru trubky.
Důležité upozornění
Dodržujte uvedené rozměrové a materiálové omezení
Ohýbačku používejte pro trubky, jejichž průměr odpovídá dostupným matricím: 1/2", 3/4", 1", 1 1/4", 1 1/2" nebo 2". Maximální uvedená tloušťka stěny trubky je 2,75 mm. Před prací ověřte také vhodnost materiálu pro zamýšlený ohyb.

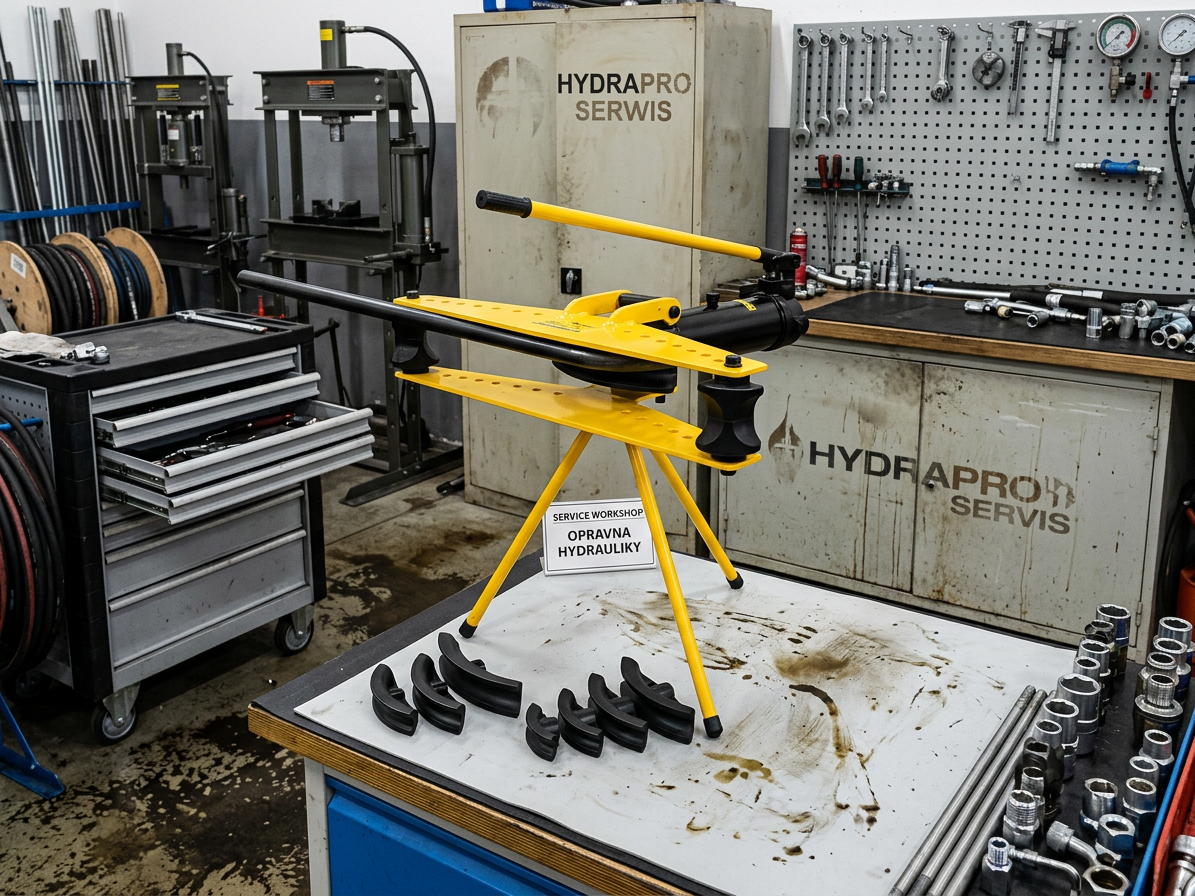

Zařízení má hmotnost 50 kg, proto při přemisťování dbejte na bezpečnou manipulaci a při práci jej umístěte na stabilní podklad. Nepřekračujte uvedenou maximální ohýbací sílu ani zdvih pístu a pravidelně kontrolujte stav hydraulických částí.
Často kladené otázky a důvody pro výběr
Praktická hydraulická výbava pro různé průměry
Ohýbačka kombinuje sílu 9 t, ruční hydraulické ovládání a sadu matric pro šest průměrů trubek. Nabízí tak univerzálnější využití při běžných dílenských a montážních pracích bez nutnosti velké fyzické námahy.

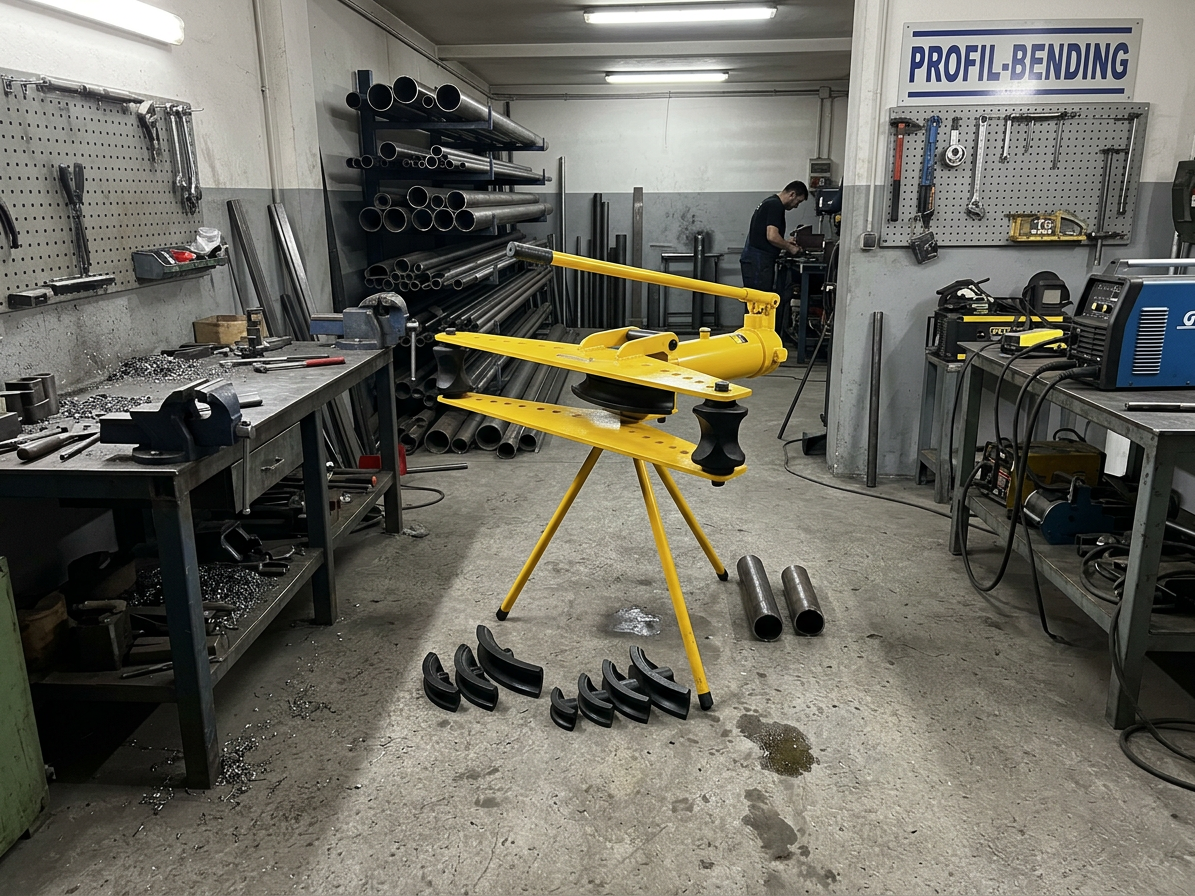

Přenosné provedení se stojanem usnadňuje použití na různých pracovištích. Před nákupem vždy ověřte, zda odpovídá průměr a tloušťka stěny zpracovávaných trubek uvedeným parametrům.
Doplňkové parametry
| Kategorie: | Kovoobráběcí a kovotvářecí stroje |
|---|---|
| EAN: | 8596386011713 |
