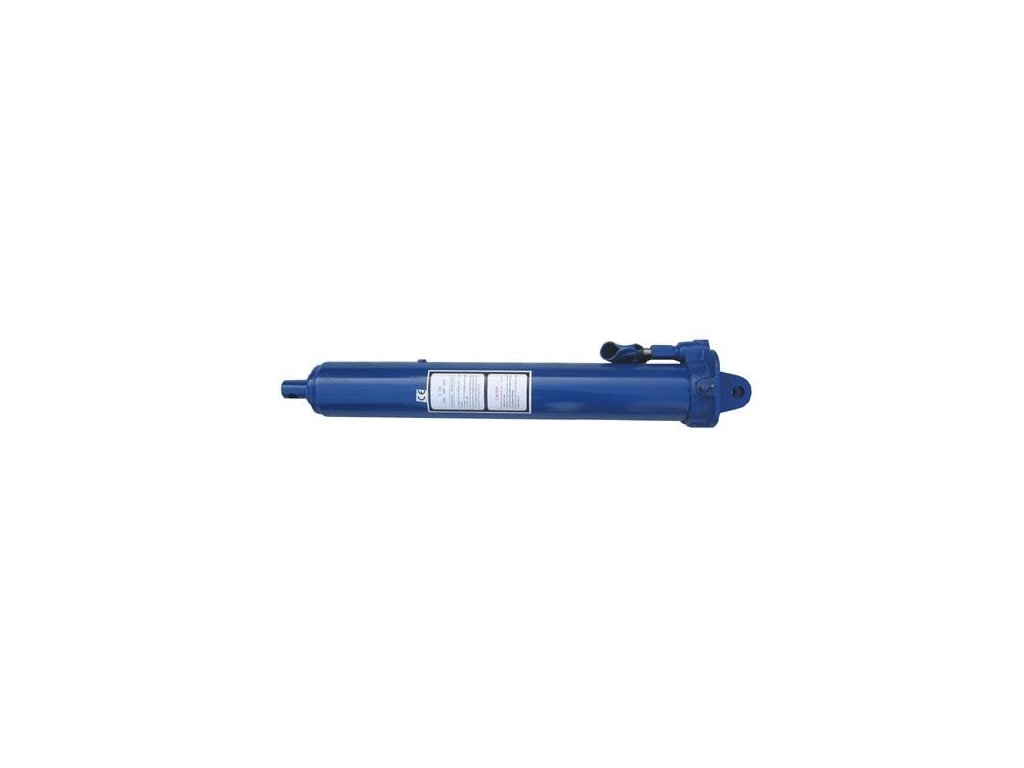

Hydraulický píst 8t k dílenskému jeřábu
Náhradní hydraulický dvoučinný válec k použití na dílenském jeřábu (žirafa)

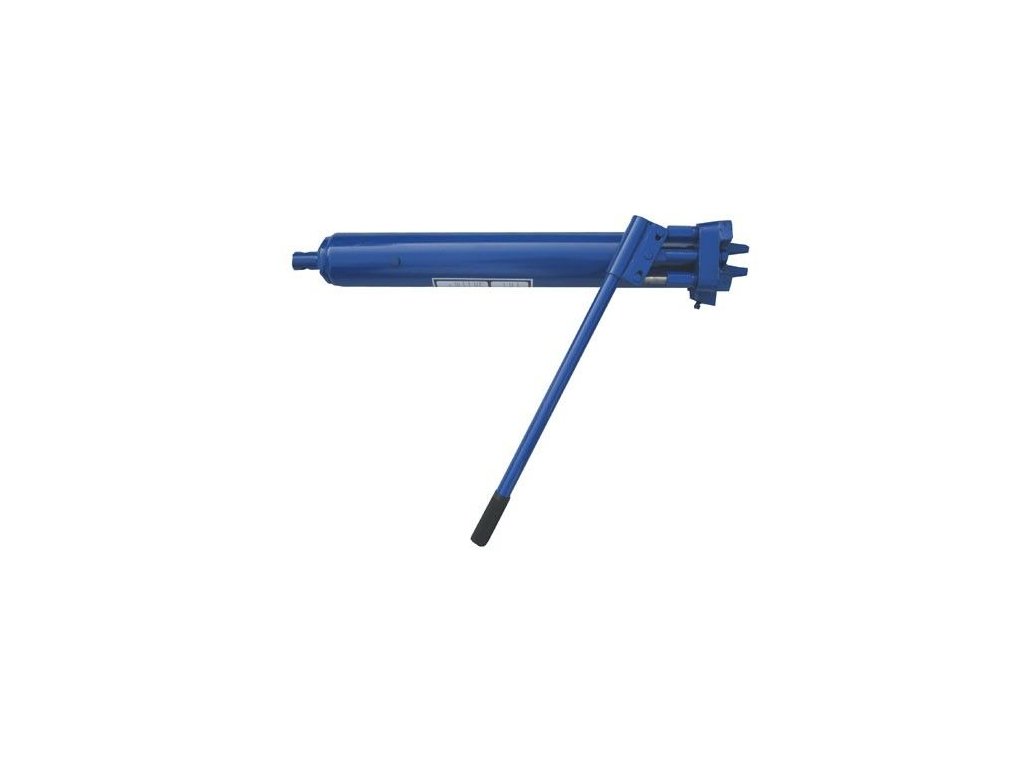

Zdvih pomocí páky
Technické parametry
Kapacita: 8 tun
Výška min. - 670 mm
Výška max. - 1160 mm
Výsun pístu - 490 mm
Průměr pístu - 30 mm
Průměr válce - 80 mm
Hmotnost: 10kg
Rozměry základny: 18 x 11 cm
Otvory o průměru: 16 mm
. Délka od jamky k jamce, při umísťování válce: 635 mm
. Délka od jamky k jamce, při vysunutí válce: 1130 mm
Hydraulický píst 8 t k dílenskému jeřábu
Náhradní dvoučinný válec pro zvedací techniku
Hydraulický dvoučinný válec je určen jako náhradní píst k dílenskému jeřábu, známému také jako žirafa. Slouží ke zvedání břemen pomocí ovládací páky a nabízí kapacitu až 8 tun. Před montáží je nutné porovnat rozměry válce, upevňovací body a prostor v konkrétním jeřábu.
Díky hydraulickému principu lze píst použít jako funkční náhradu opotřebeného nebo poškozeného válce. Dvoučinné provedení pracuje při vysouvání i zasouvání pístnice. Produkt je dodáván jako samostatný hydraulický celek; kompatibilitu s konkrétní žirafou ověřte podle rozměrů a vzdálenosti mezi montážními body.
Technické informace
Zdvih 490 mm a kapacita 8 tun
Rozměry a hodnoty válce jsou důležité pro správný výběr náhradního dílu. Maximální výška činí 1160 mm, minimální výška je 670 mm a výsun pístu dosahuje 490 mm. Tyto údaje porovnejte s původním válcem i konstrukcí dílenského jeřábu.
| Kapacita | 8 tun |
|---|---|
| Výška minimální | 670 mm |
| Výška maximální | 1160 mm |
| Výsun pístu | 490 mm |
| Průměr pístu | 30 mm |
| Průměr válce | 80 mm |
| Hmotnost | 10 kg |
| Rozměry základny | 18 × 11 cm |
| Průměr otvorů | 16 mm |
| Montážní délka při zasunutí | 635 mm od jamky k jamce |
| Montážní délka při vysunutí | 1130 mm od jamky k jamce |
| Provedení | Hydraulický dvoučinný válec |
Montážní rozměry a provedení
Snadnější kontrola vhodnosti náhradního válce
Pro správné umístění válce je rozhodující vzdálenost od jamky k jamce. Při zasunutém válci činí 635 mm, při jeho vysunutí 1130 mm. Základna má rozměry 18 × 11 cm a upevňovací otvory mají průměr 16 mm, což umožňuje přesné porovnání s původním dílem.
Vedle montážní délky zkontrolujte také průměr pístu 30 mm a průměr válce 80 mm. Uvedené hodnoty neslouží pouze k orientaci, ale pomáhají předejít výběru nevhodného náhradního komponentu. Před objednáním vždy porovnejte všechny dostupné rozměry s konstrukcí vašeho dílenského jeřábu.
Hlavní výhody hydraulického pístu
Vysoká kapacita pro dílenského jeřába
Hlavní předností válce je kapacita 8 tun, která odpovídá použití na dílenském jeřábu pro manipulaci s těžkými břemeny. Zdvih se ovládá pákou jeřábu, takže válec zapadá do běžného způsobu práce s tímto typem zvedacího zařízení.
Dvoučinné provedení umožňuje hydraulické vysouvání i zasouvání pístnice. Praktickou výhodou je také zdvih 490 mm a známé montážní rozměry, díky nimž lze předem posoudit, zda náhradní díl odpovídá původnímu válci. Hmotnost 10 kg usnadňuje plánování manipulace při montáži.
Jak hydraulický válec funguje
Přenos síly pomocí hydrauliky
Hydraulický válec mění tlak hydraulické kapaliny na lineární pohyb pístnice. U tohoto modelu je pohyb dvoučinný, takže hydraulika zajišťuje nejen vysunutí, ale také zasunutí pístu. Zdvih se ovládá pákou dílenského jeřábu podle konstrukce daného zařízení.
Rozsah pohybu je vymezen minimální a maximální výškou válce. Při práci je proto důležité respektovat konstrukční možnosti jeřábu a nepřekračovat jeho určenou kapacitu. Samotný údaj 8 tun označuje kapacitu válce, nikoli automaticky nosnost každého jeřábu, do kterého může být namontován.
Pro koho je hydraulický píst vhodný
Náhradní díl pro dílny a servisy
Válec je určen především pro autoservisy, dílny a domácí mechaniky, kteří potřebují obnovit funkci dílenského jeřábu. Hodí se při výměně hydraulického válce, pokud původní komponent nepracuje správně nebo již nesplňuje požadavky na provoz.
Produkt může být vhodný také pro technicky zdatné zákazníky provádějící údržbu vlastní zvedací techniky. Nejde však o univerzální náhradu bez ověření. Před výběrem je nutné posoudit montážní délku, průměr otvorů, rozměry základny a konstrukční kompatibilitu konkrétního jeřábu.
Použití a montáž
Ověřte rozměry před instalací
Před montáží porovnejte původní válec s dodávaným provedením. Zaměřte minimální a maximální montážní délku, průměr pístu, průměr válce, rozměry základny i otvory o průměru 16 mm. Zvláštní pozornost věnujte vzdálenosti 635 až 1130 mm mezi montážními body.
Po instalaci používejte válec pouze v rámci konstrukčních možností dílenského jeřábu. Při zvedání musí být břemeno správně zavěšené a jeřáb stabilně umístěný. Dodržujte také pokyny pro konkrétní zařízení, protože správná funkce válce závisí na hydraulickém systému a způsobu upevnění.
Důležité upozornění
Bezpečnost při práci se zvedacím zařízením
Hydraulický píst je součástí zvedací techniky, proto před nákupem i montáží ověřte jeho kompatibilitu s konkrétním dílenským jeřábem. Nestačí porovnat pouze kapacitu. Rozhodující jsou také montážní délky, upevňovací otvory, základna a celkové prostorové uspořádání.
Při používání nikdy nepřekračujte kapacitu válce ani limity samotného jeřábu. Zvedané břemeno zajistěte vhodným způsobem a během manipulace se nezdržujte pod zavěšeným nákladem. Montáž a kontrolu hydraulického systému svěřte osobě se znalostí daného zařízení.
Doplňkové parametry
| Kategorie: | Dílenské jeřáby - žirafa |
|---|---|
| EAN: | 5901477115769 |
