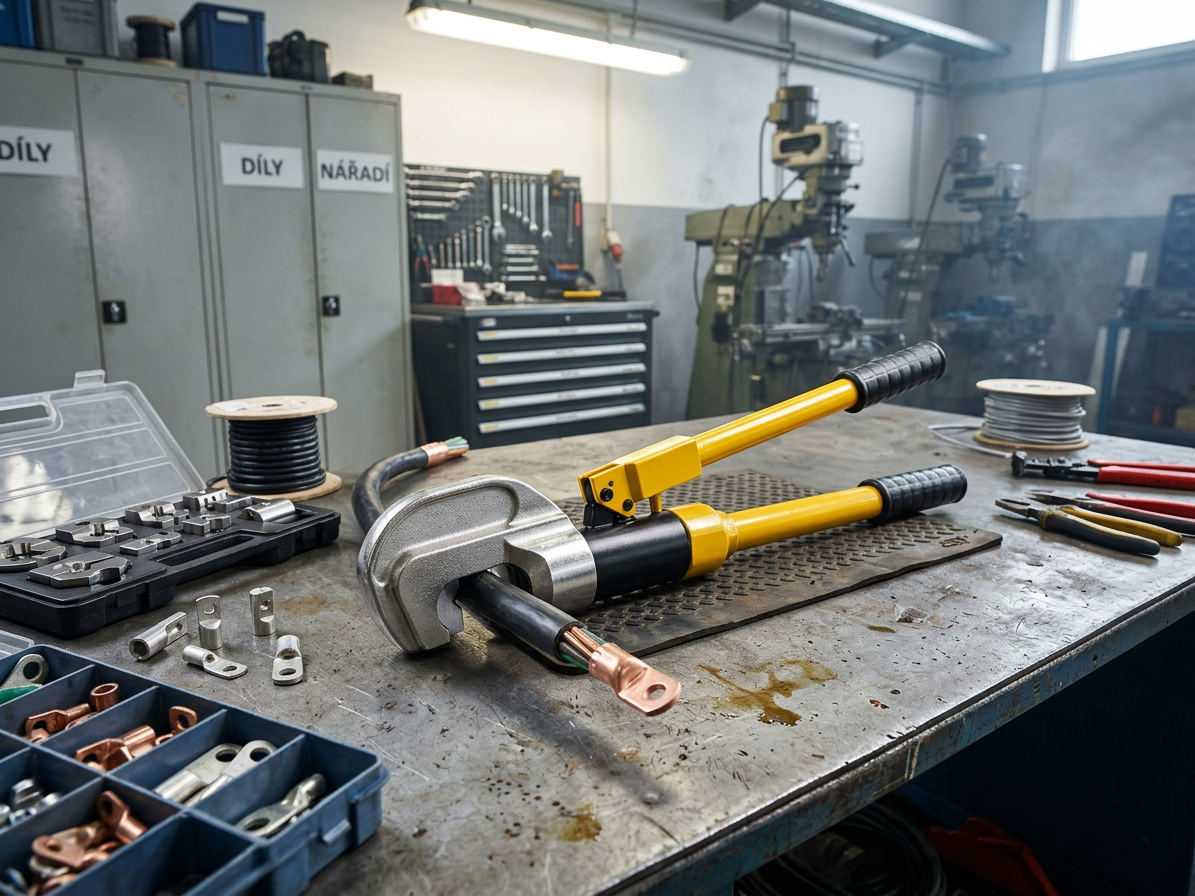

Hydraulické lisovací kleště na kabelová oka a spojky, síla 11 tun, C-hlava - HHY-300C

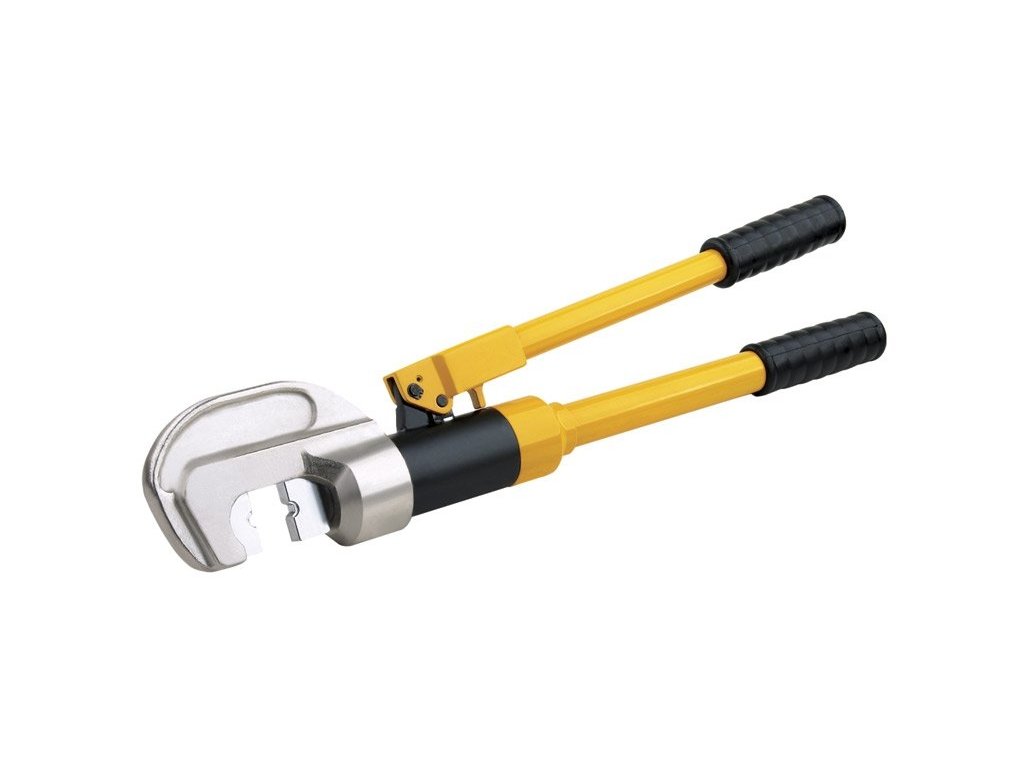

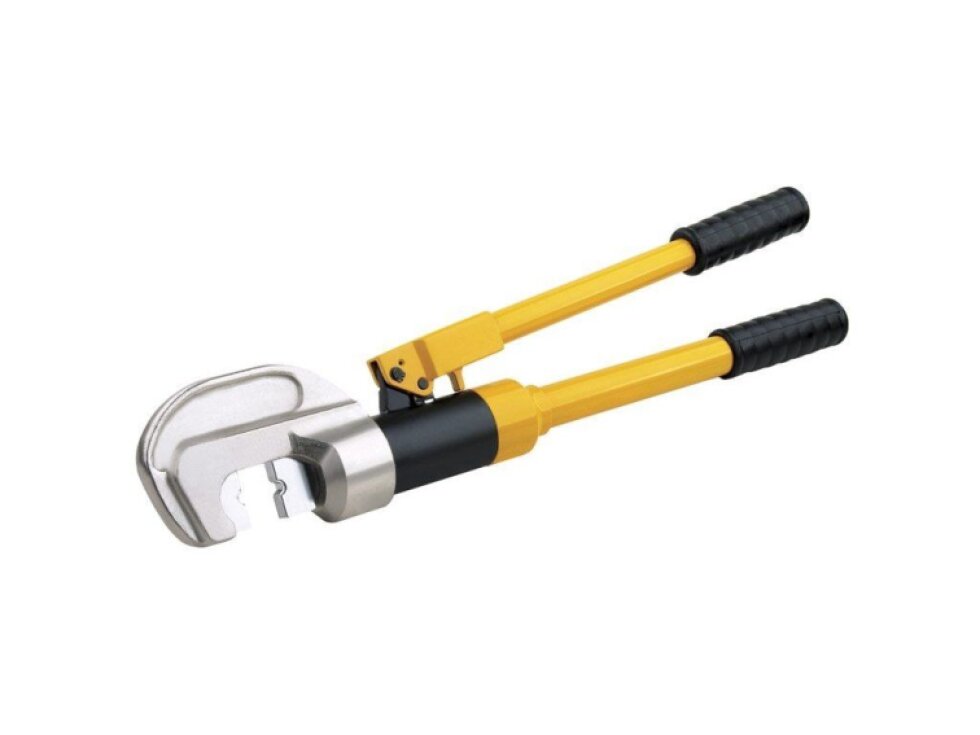

Hydraulické pákové kleště na šestihranné lisování – krimpování Cu a Al kabelových ok a spojek s otočnou C lisovací hlavou, sada v plastovém kufru – Genborx HHY-300C
Určeno pro spolehlivé a snadné lisování kabelových ok a spojek Cu / Al průřezu 16 – 300 mm2.
Hlavní výhody:
- otočná C lisovací hlava
- dvourychlostní hydraulická pumpa pro snížení času lisování
- vestavěný bezpečnostní ventil chránící proti přetížení
- zatažení pístu otočením uvolňovacího knoflíku proti směru hodinových ručiček
- dodávají se v plastovém kufru
- provozní spolehlivost, odolnost a dlouhá životnost
Technické parametry:
- lisovací síla: 11 t
- zdvih pístu: 26 mm
- rozsah lisování: 16-300 mm2
- forma lisování: šestihran
- lisovací čelisti: 16 / 25 / 35 / 50 / 70 / 95 / 120 / 150 / 185 / 240 / 300 mm2
- rozměry (balení): 770 x 240 x 130 mm
- hmotnost: 10,5 kg
Hydraulické lisovací kleště na kabelová oka a spojky, síla 11 tun, C-hlava - HHY-300C
Hydraulické lisovací kleště Genborx HHY-300C, 11 t
Šestihranné krimpování kabelových ok v rozsahu 16–300 mm²
Hydraulické lisovací kleště Genborx HHY-300C slouží k lisování měděných a hliníkových kabelových ok a spojek. Otočná C lisovací hlava usnadňuje nasazení kabelu i manipulaci v dílně, zatímco lisovací síla 11 tun umožňuje pevné šestihranné spojení v širokém rozsahu průřezů.
Nástroj je určen pro elektrikáře, servisní techniky, montážní pracovníky i domácí dílny, které potřebují spolehlivě krimpovat vodiče o průřezu 16 až 300 mm². Díky dodávanému plastovému kufru lze kleště pohodlně přepravovat a uložit společně s lisovacími čelistmi.
Technické informace
Přehled parametrů a lisovacích čelistí
| Model | HHY-300C |
|---|---|
| Lisovací síla | 11 t |
| Zdvih pístu | 26 mm |
| Rozsah lisování | 16–300 mm² |
| Forma lisování | Šestihran |
| Lisovací čelisti | 16 / 25 / 35 / 50 / 70 / 95 / 120 / 150 / 185 / 240 / 300 mm² |
| Rozměry balení | 770 × 240 × 130 mm |
| Hmotnost | 10,5 kg |
Rozsah čelistí pokrývá běžné průřezy používané při zakončování a spojování silových kabelů. Před lisováním vždy zvolte čelist odpovídající průřezu použitého kabelového oka nebo spojky, aby vznikl správný šestihranný profil.
Obsah balení
Kleště, čelisti a plastový kufr v jednom kompletu
Součástí dodávky jsou hydraulické lisovací kleště Genborx HHY-300C s otočnou C lisovací hlavou a sada lisovacích čelistí pro průřezy 16, 25, 35, 50, 70, 95, 120, 150, 185, 240 a 300 mm². Jednotlivé čelisti jsou určeny pro odpovídající velikost kabelových ok a spojek.
Celá sada je dodávána v plastovém kufru s rozměry balení 770 × 240 × 130 mm. Kufr zjednodušuje skladování, přenášení i organizaci nástroje a čelistí. Před použitím zkontrolujte, zda je vybraná čelist vhodná pro průřez a typ lisovaného konektoru.
Hlavní výhody
Rychlejší práce díky dvourychlostní hydraulice
Otočná C lisovací hlava usnadňuje vložení kabelového oka nebo spojky a zlepšuje přístup při práci v omezeném prostoru. Konstrukce je vhodná pro šestihranné lisování měděných i hliníkových kabelových prvků v rozsahu 16 až 300 mm².
Dvourychlostní hydraulická pumpa pomáhá zkrátit dobu lisování. Vestavěný bezpečnostní ventil chrání nástroj před přetížením a uvolňovací knoflík umožňuje po dokončení práce zatažení pístu otočením proti směru hodinových ručiček.
Jak hydraulické kleště fungují
Hydraulická síla vytváří pravidelný šestihranný spoj
Po vložení kabelového oka nebo spojky a nasazení správných čelistí se tlak hydraulického mechanismu přenese na lisovací hlavu. Čelisti se sevřou a vytvoří šestihranný profil. Lisovací síla 11 tun umožňuje zpracování vodičů v celém uvedeném rozsahu, vždy podle použité velikosti čelisti.
Kleště jsou vhodné pro elektrikáře, montážní firmy, servisní techniky, údržbáře a technicky zaměřené uživatele. Uplatní se při zakončování kabelů i spojování vodičů v dílně, servisu nebo při instalačních pracích, kde je vyžadováno hydraulické ruční lisování.
Použití a správná volba čelisti
Postup přizpůsobte průřezu kabelu a konektoru
Před zahájením práce vyberte čelist podle průřezu kabelu a označení kabelového oka nebo spojky. Vložte čelisti do otočné C hlavy, správně umístěte lisovaný prvek a pákovým pohybem vytvořte šestihranný výlisek. Pracujte pouze s prvky, jejichž rozměr odpovídá dostupné čelisti.
Po dokončení lisování uvolněte hydraulický tlak otočením uvolňovacího knoflíku proti směru hodinových ručiček a vraťte píst do výchozí polohy. Před každým použitím zkontrolujte stav kleští, čelistí i lisovaného materiálu. Po práci nástroj očistěte a uložte do plastového kufru.
Důležité upozornění
Ověřte průřez, typ konektoru a správné usazení
Před nákupem i použitím ověřte, že průřez kabelu odpovídá dostupným čelistem 16–300 mm² a že lisované kabelové oko nebo spojka vyžaduje šestihranné krimpování. Nesprávná velikost čelisti nebo nevhodný typ konektoru může vést k nekvalitnímu spoji.
Hydraulický mechanismus nepřetěžujte. Bezpečnostní ventil slouží jako ochrana proti přetížení, nenahrazuje však správnou volbu čelisti ani bezpečný pracovní postup. Při práci dodržujte pokyny platné pro danou elektroinstalaci a používejte vhodné ochranné pracovní prostředky.
Často kladené otázky
Praktické informace před nákupem a použitím
Pro jaké kabely jsou kleště určeny? Jsou určeny pro lisování měděných a hliníkových kabelových ok a spojek s průřezem 16 až 300 mm².
Jaký tvar spoje kleště vytvářejí? Lisovací forma vytváří šestihranný profil. Je nutné použít čelist odpovídající průřezu lisovaného prvku.
Jak se po lisování vrací píst? Píst se zatáhne otočením uvolňovacího knoflíku proti směru hodinových ručiček.
Je sada dodávána v kufru? Ano, kleště a dodávané lisovací čelisti jsou dodávány v plastovém kufru.
Proč si vybrat tento nástroj?
Genborx HHY-300C nabízí hydraulické lisování s průřezem 16–300 mm², silou 11 tun, otočnou C hlavou, dvourychlostní pumpou a sadou čelistí pro široký rozsah kabelových ok a spojek.
