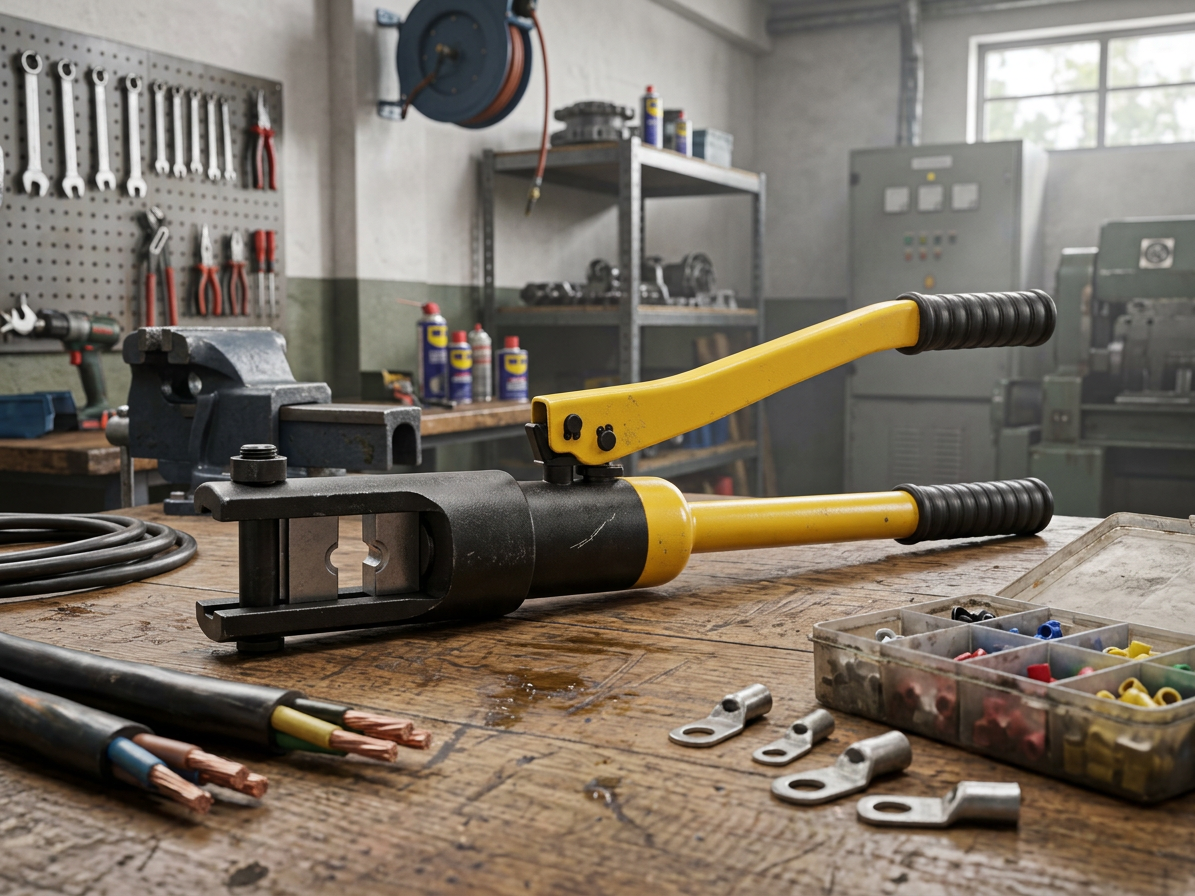

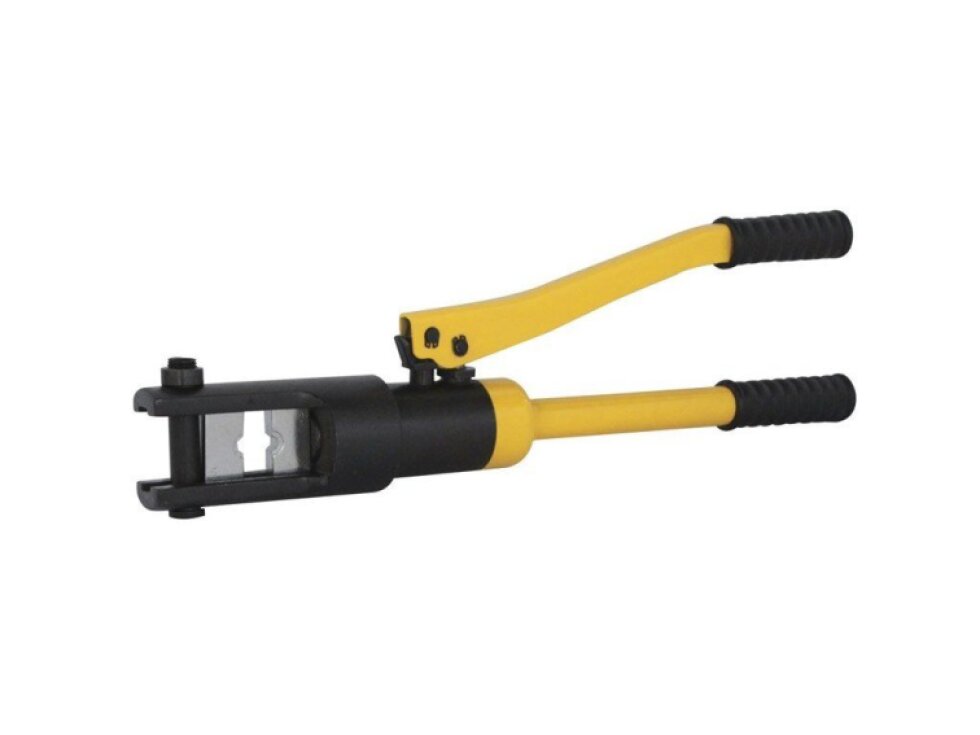

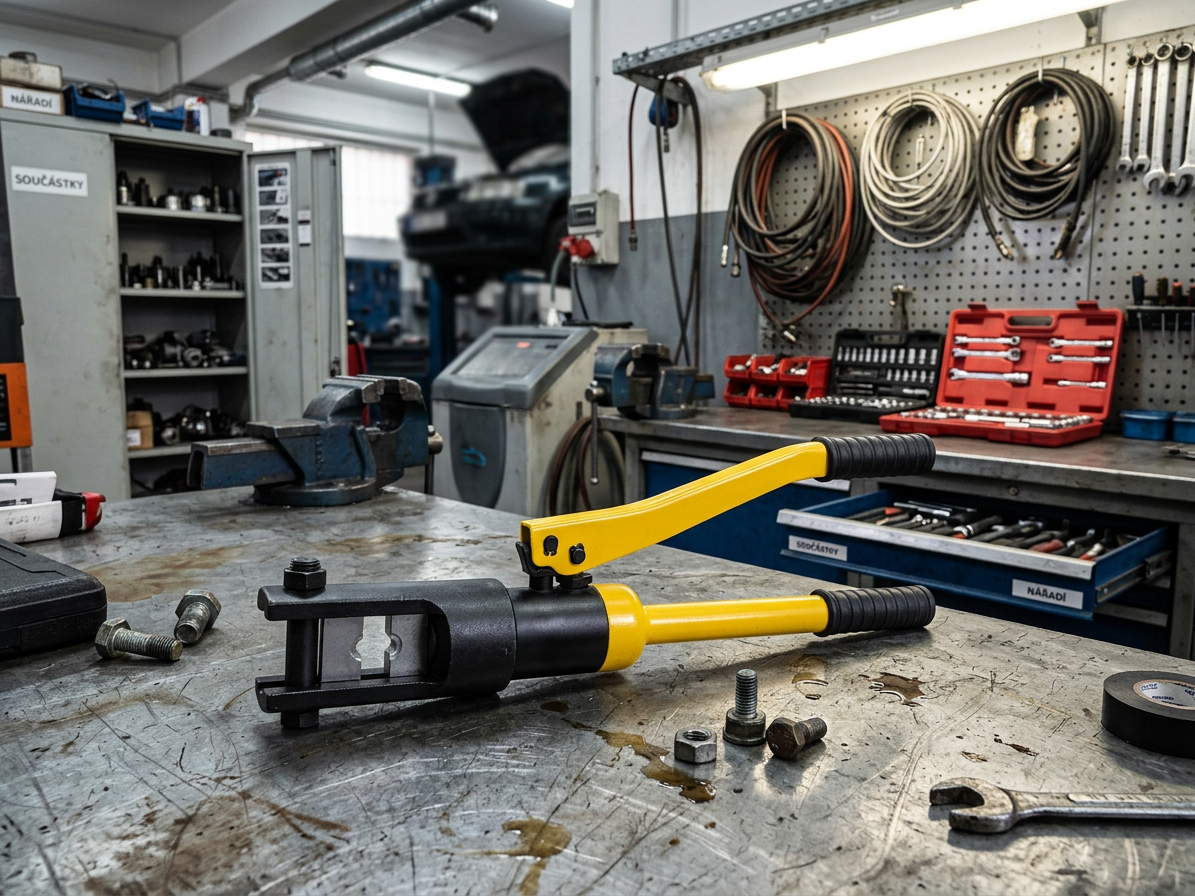

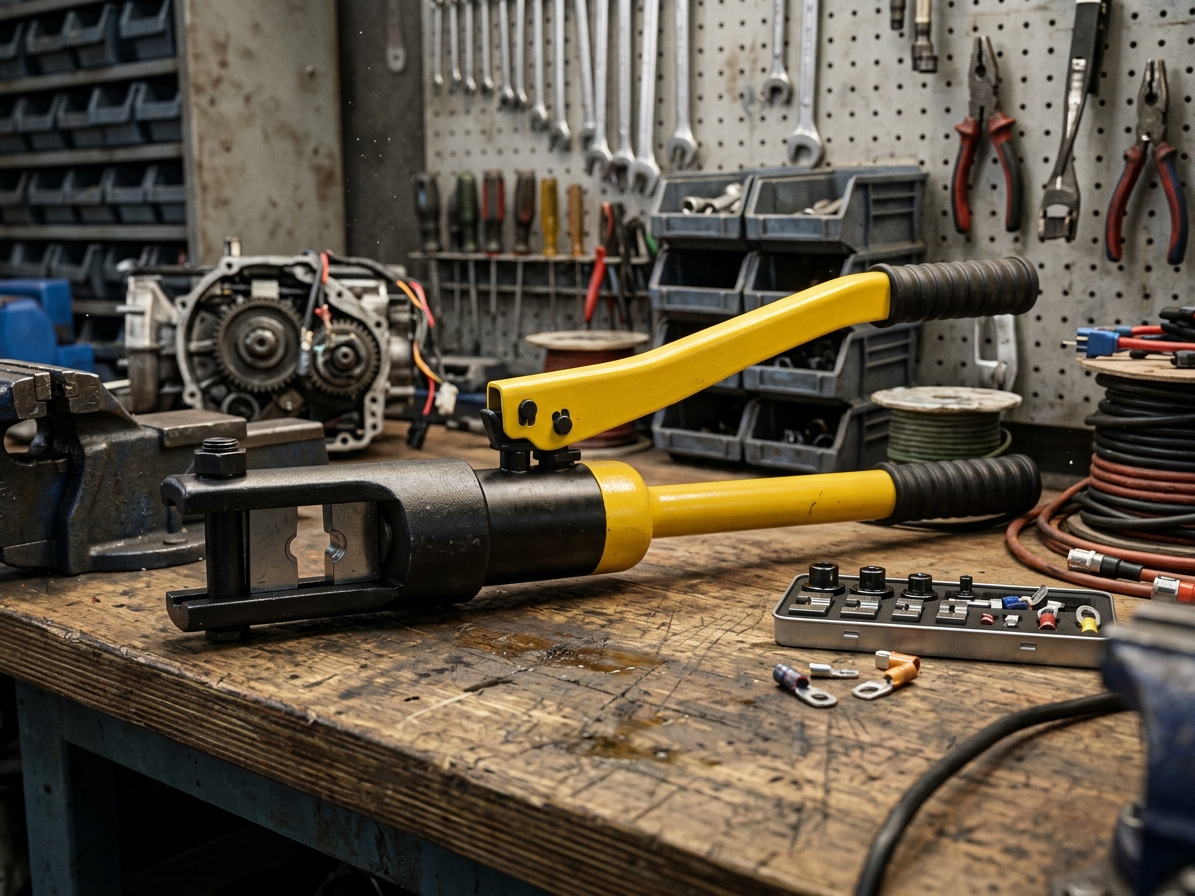

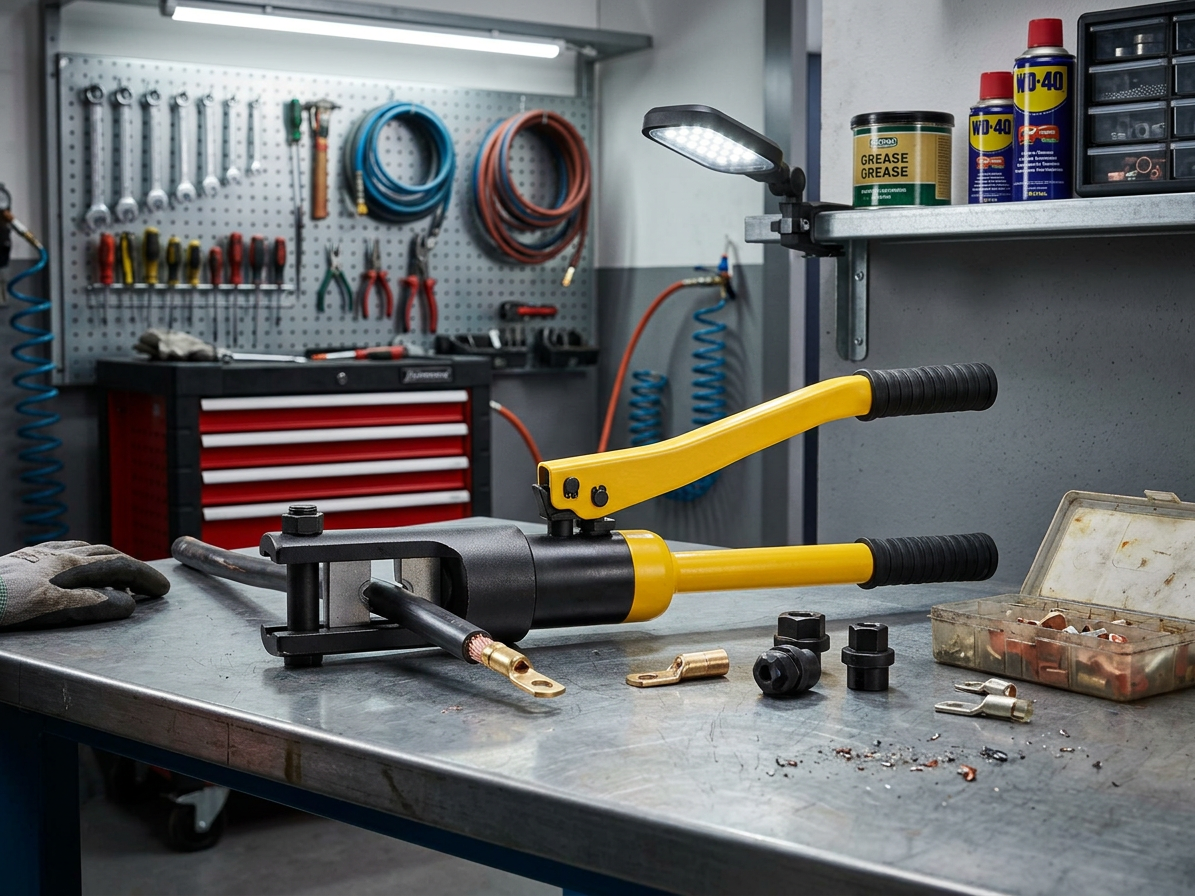

Hydraulické lisovací kleště na kabelová oka a spojky, síla 9 tun, H-hlava - HHY-300A
Hydraulické pákové kleště na lisování – krimpování šestihranných Cu a Al kabelových ok a spojek s otočnou H lisovací hlavou, sada v plastovém kufru – Genborx HHY-300A
Určeno pro spolehlivé a snadné lisování kabelových ok a spojek Cu / Al průřezu 16 – 300 mm2.
Hlavní výhody:
- otočná H lisovací hlava
- dvourychlostní hydraulická pumpa pro snížení času lisování
- vestavěný bezpečnostní ventil chránící proti přetížení
- zatažení pístu otočením uvolňovacího knoflíku proti směru hodinových ručiček
- dodávají se v plastovém kufru
- provozní spolehlivost, odolnost a dlouhá životnost
Technické parametry:
- lisovací síla: 9 t
- zdvih pístu: 18 mm
- rozsah lisování: 16-300 mm2
- forma lisování: šestihran
- lisovací čelisti: 16 / 25 / 35 / 50 / 70 / 95 / 120 / 150 / 185 / 240 / 300 mm2
- rozměry (balení): 530 x 210 x 100 mm
- hmotnost: 6,4 kg
Hydraulické lisovací kleště na kabelová oka a spojky, síla 9 tun, H-hlava - HHY-300A
Hydraulické lisovací kleště 9 t, 16–300 mm²
Šestihranné lisování měděných a hliníkových kabelových spojů

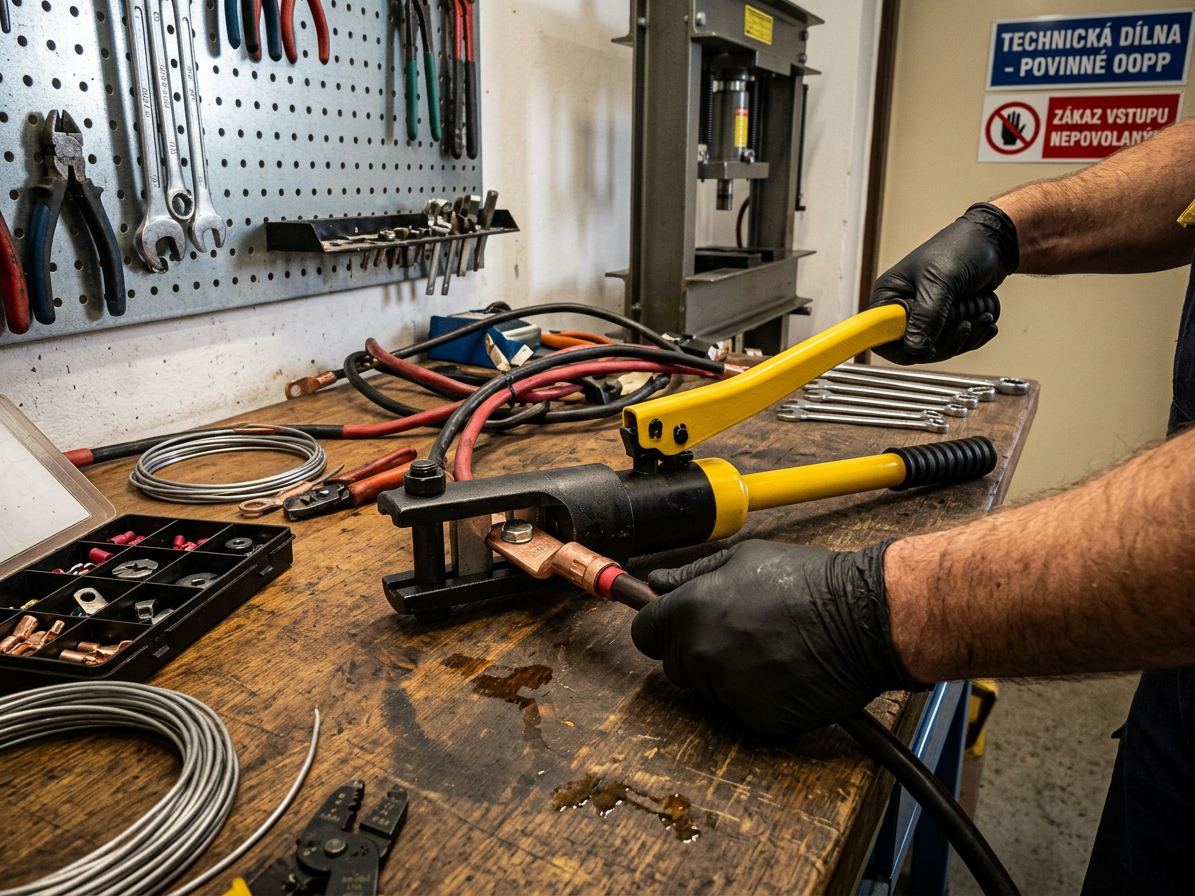

Hydraulické lisovací kleště Genborx HHY-300A slouží ke krimpování měděných a hliníkových kabelových ok a spojek průřezu 16–300 mm². Otočná H lisovací hlava usnadňuje orientaci nástroje při práci a pomáhá zpřístupnit lisovaný spoj i v méně pohodlné poloze.
Lisování probíhá do šestihranu, který vytváří pravidelný tvar spoje. Díky hydraulickému mechanismu a lisovací síle 9 tun je nástroj určen pro montážní, elektroinstalační i servisní práce, kde je potřeba spoj lisovat kontrolovaným a opakovatelným způsobem.
Lisovací síla 9 tun a rozsah 16–300 mm²
Jeden nástroj pro širokou řadu průřezů
Rozsah kleští pokrývá kabelová oka a spojky od 16 do 300 mm². V sadě jsou lisovací čelisti pro průřezy 16, 25, 35, 50, 70, 95, 120, 150, 185, 240 a 300 mm², takže lze zvolit velikost odpovídající konkrétnímu lisovanému prvku.
Lisovací síla 9 t poskytuje potřebný tlak pro šestihranné lisování Cu a Al komponentů v uvedeném rozsahu. Zdvih pístu činí 18 mm. Před zahájením práce vždy ověřte průřez vodiče i správnou velikost lisovací čelisti.
Otočná H lisovací hlava
Snazší přístup k místu lisování
Otočná H hlava umožňuje přizpůsobit polohu lisovací části aktuálním podmínkám na pracovišti. Praktický význam oceníte zejména při práci s delšími kabely, v rozvaděčích nebo v prostoru, kde není možné nástroj pohodlně natočit pouze změnou postoje.
Hlava je určena pro použití s dodávanými čelistmi pro jednotlivé průřezy. Před lisováním se přesvědčte, že je čelist správně usazená a že lisovaný spoj odpovídá jejímu označení. Nesprávná kombinace velikostí může vést k nekvalitnímu výsledku.
Dvourychlostní hydraulická pumpa
Rychlejší postup při opakovaném lisování
Integrovaná dvourychlostní hydraulická pumpa pomáhá zkrátit čas potřebný k uzavření lisovací hlavy. Rychlejší fáze usnadňuje přiblížení pístu k čelisti, zatímco následné vytvoření lisovacího tlaku probíhá hydraulickým mechanismem.
Pákové ovládání nevyžaduje elektrické napájení ani kompresor, takže kleště lze použít přímo na místě montáže. Tempo práce závisí na konkrétním spoji a správném nastavení čelistí. Po dokončení lisování je nutné píst uvolnit podle určeného způsobu ovládání.
Bezpečnostní ventil proti přetížení
Ochrana hydraulického mechanismu při práci
Hydraulický systém je vybaven vestavěným bezpečnostním ventilem, který chrání nástroj proti přetížení. Tento prvek omezuje riziko nadměrného zatížení mechanismu při dosažení mezní hodnoty, přesto je nutné používat pouze vhodné čelisti a lisované komponenty v uvedeném rozsahu.
Při práci kleště nepřetěžujte a nepoužívejte je k jinému účelu, než je lisování kabelových ok a spojek. Pokud spoj nelze správně uzavřít, zkontrolujte průřez, čelist, polohu vodiče a stav lisovaného prvku místo dalšího zvyšování síly.
Čelisti pro 11 průřezů kabelů
Přesnější volba podle velikosti oka nebo spojky
Součástí sady jsou čelisti s označením 16 / 25 / 35 / 50 / 70 / 95 / 120 / 150 / 185 / 240 / 300 mm². Rozdělení podle průřezů zjednodušuje přípravu práce a umožňuje vybrat lisovací profil odpovídající používanému kabelovému oku nebo spojce.
Před vložením kabelu vyberte čelist podle označení lisovaného prvku, nikoli pouze podle odhadu vnějšího rozměru. Lisujte tak, aby byl vodič v oku nebo spojce správně zasunutý. Výsledný spoj po práci vizuálně zkontrolujte a ověřte jeho pevnost běžným kontrolním postupem.
Plastový kufr a praktické uložení
Přehledná přeprava kleští a příslušenství
Kleště jsou dodávány v plastovém kufru, který usnadňuje jejich přenášení a uložení společně s lisovacími čelistmi. Díky tomu lze mít nástroj i jednotlivé velikosti připravené na jednom místě bez nutnosti hledat příslušenství v několika samostatných obalech.
Rozměry balení jsou 530 × 210 × 100 mm a celková hmotnost činí 6,4 kg. Při skladování nástroj chraňte před nečistotami a vlhkostí. Po použití očistěte pracovní části a uložte čelisti zpět do kufru podle jejich označení.
Technické informace a použití
Hydraulické řešení pro montáž a servis kabelových spojů
Kleště jsou vhodné pro elektrikáře, montážní pracovníky, servisní techniky i domácí dílny, které potřebují lisovat Cu a Al kabelová oka nebo spojky ve větším rozsahu průřezů. Ruční hydraulické provedení umožňuje práci bez připojení k elektrické síti.
| Lisovací síla | 9 t |
|---|---|
| Zdvih pístu | 18 mm |
| Rozsah lisování | 16–300 mm² |
| Forma lisování | Šestihran |
| Lisovací hlava | Otočná H hlava |
| Rozměry balení | 530 × 210 × 100 mm |
| Hmotnost | 6,4 kg |
Doplňkové parametry
| Kategorie: | Nářadí pro elektrikáře |
|---|---|
| EAN: | 8596386013687 |
