Aretace BMW M40, Double Vanos M42, M43, M44, M50, M52, M54, M56 - QUATROS QS10331
Přípravky na aretaci motoru BMW M40, M42, M43, M44, M50, M52, M54, M56, pro jednoduchý i dvojitý (double) VANOS systém– QUATROS QS10331.
Určeno pro montáž, demontáž a časování jednotky variabilního časování vačkového hřídele.
Pro vozy BMW:
· E30: 318is 16V, 89-91 (M42)
· E34: 518i 94-96 (M43), 520i 89-96
· E34: 525i 89-96, 525i 89-96 jednoduchý VANOS
· E36/E46: 320i 98-06 dvojitý VANOS, 323i Compact 95-01 jednoduchý VANOS
· E36: 316i 93-99 / E46- 316i 99-04 / 316i Compact 94-01 (M43)
· E36: 318i / Coupe 92-98 / 318ti Compact 94-98 (M42), 318i / Coupe 96-99 / 318ti Compact 96-01 (M44), 320i 91-97, 320i 91-99 jednoduchý VANOS (M52)
· E36: 318i 93-99 (M43)
· E36: 325i 91-97 jednoduchý VANOS
· E38: 328i 95-99 jednoduchý VANOS
· E38: 728i 95-98 jednoduchý VANOS, 728i 98-02 dvojitý VANOS
· E39: 520i 95-99 jednoduchý VANOS, 520i 98-03 dvojitý VANOS
· E39: 523i 95-99 jednoduchý VANOS, 523i 98-01 dvojitý VANOS
· E39: 525i 00-03 dvojitý VANOS
· E39: 528i 96-00 jednoduchý VANOS, 528i 98-01 dvojitý VANOS (M52), 530i 00-03 dvojitý VANOS
· E43: 520i 89-96 jednoduchý VANOS
· E46: 318i 98-04 (M43)
· E46: 323i 98-01 dvojitý VANOS (M52)
· E46: 325i Compact 00-06 dvojitý VANOS
· E46: 328i 98-01 dvojitý VANOS, 330i 00-06 dvojitý VANOS
· E53: X5-3, 0 l 99-05 dvojitý VANOS (M54)
· E60/6: 03-05 dvojitý VANOS
· E60/61: 530i 03-05 dvojitý VANOS
· E60/E61: 525i 03-05 dvojitý VANOS
· E65/E66: 730i 02-05 dvojitý VANOS
· E83 X3: 2, 5 l 03-06 dvojitý VANOS
· E85: Z4-2, 2.0l 03-06 dvojitý VANOS, 2.5l 03-06 dvojitý VANOS, 3.0l 03-06 dvojitý VANOS
· X3: 3, 0 l 03-06 dvojitý VANOS
· Z3: 1.8i 96-99, 1.9i 99-03 (M43/M44), 2.0i 99-03 dvojitý VANOS (M52), 2.2i 00-03 dvojitý VANOS (M52), 2.8i 97-99 jednoduchý VANOS, 2.8i 00-03 dvojitý VANOS, 3.0i 00-03 dvojitý VANOS (M54)

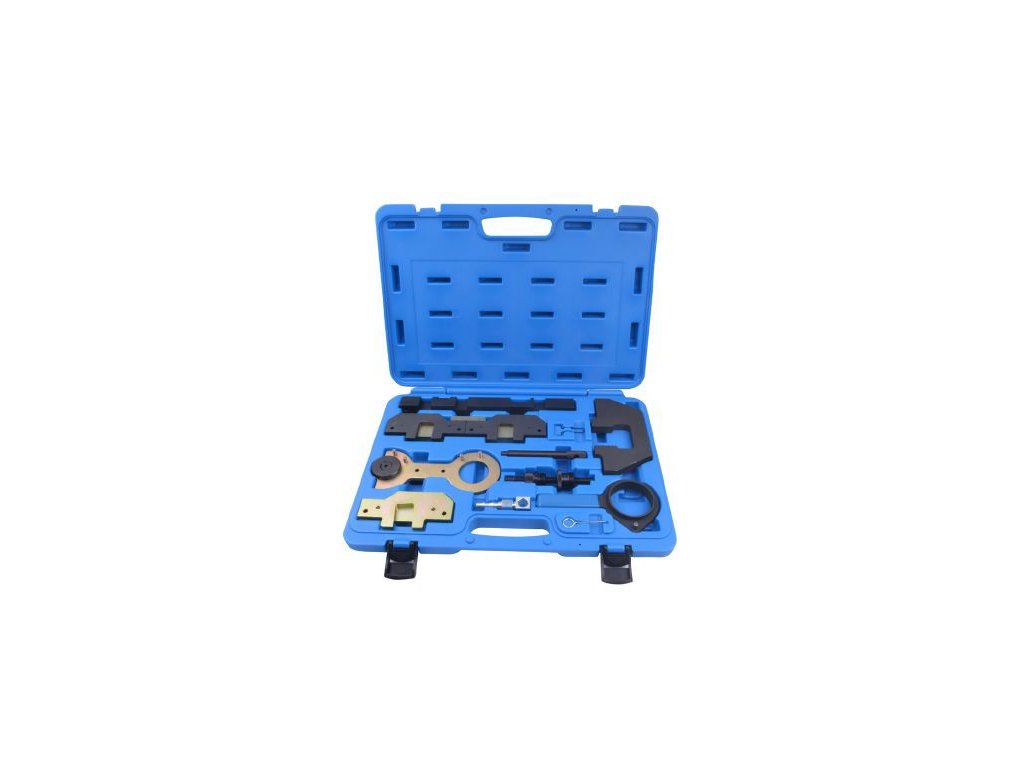

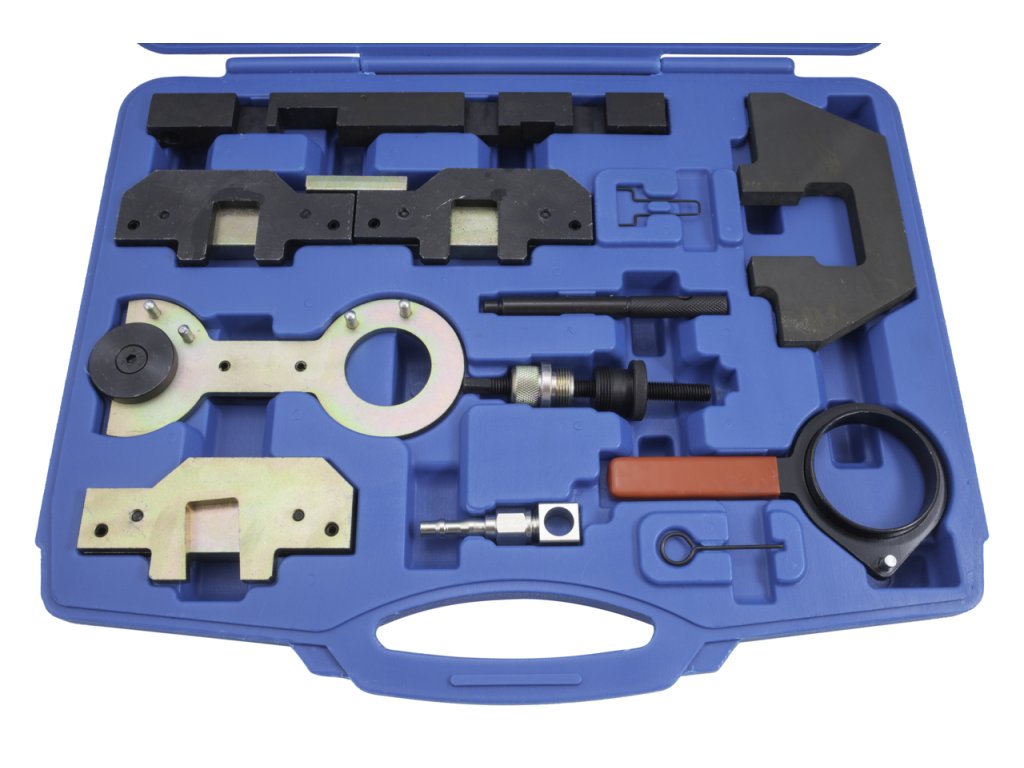

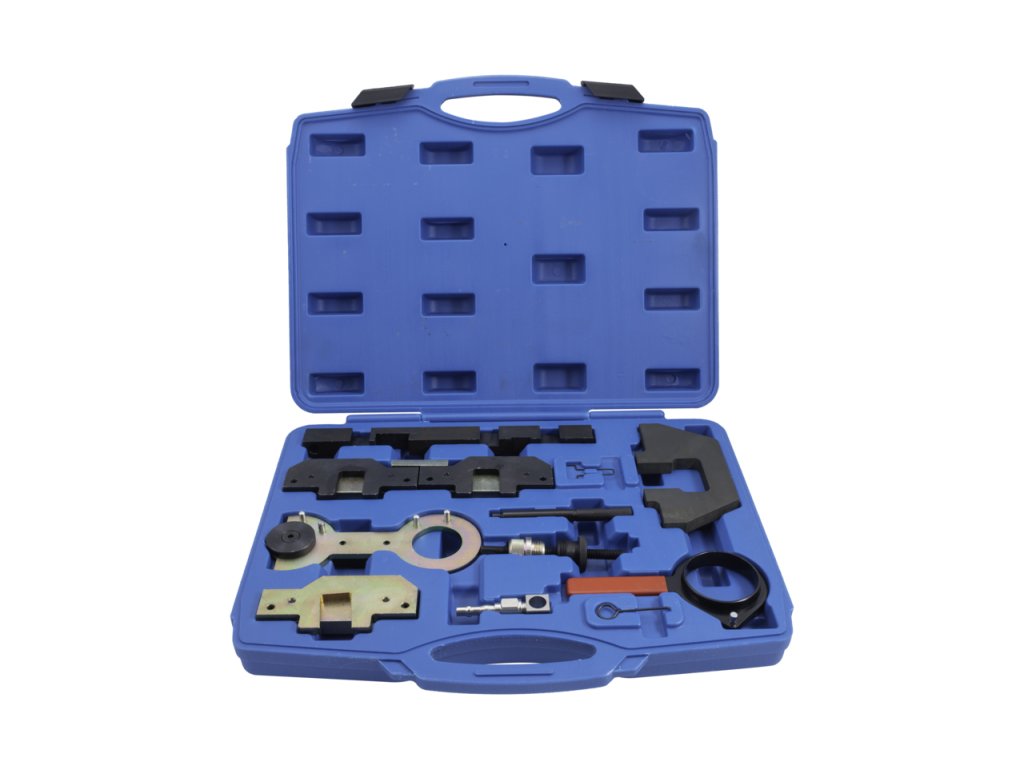

Sada obsahuje:
· 1x OEM 115490 – klíč pro zapojení jednotky VANOS
· 1x OEM 116180 - nástroj k nastavení dvojitého VANOS systému
· 1x OEM 119110 – deska pro nastavení časování
· 1x OEM 113450 – konektor stlačeného vzduchu (rychlospojka)
· 1x OEM 116150 – přípravek pro montáž řetězového kola / řetězu
· 1x OEM 113291 – aretační kolík napínáku (M50)
· 1x OEM 113240 – deska nastavení vačkového hřídele
· 1x OEM 113190 – nástroj pro časování vačkového hřídele
· 1x OEM 112300 – pojistný kolík setrvačníku
· 1x OEM 113292 – zajišťovací kolík napínáku
· 1x OEM 113390 – předpínací nástroj (Alternativní OEM čísla: 114220)
Aretace BMW VANOS QUATROS QS10331
Přesné nastavení rozvodů a jednotky VANOS
Sada QUATROS QS10331 slouží k aretaci motorů BMW M40, M42, M43, M44, M50, M52, M54 a M56 při montáži, demontáži a časování systému variabilního časování vačkového hřídele VANOS. Je určena pro jednoduchý i dvojitý systém Double VANOS.
Přípravky pomáhají správně zafixovat klikový a vačkové hřídele, napnout rozvodový řetěz a nastavit jednotku VANOS podle konstrukce konkrétního motoru. Sada je vhodná pro vybrané modely BMW řad E30, E34, E36, E38, E39, E46, E53, E60/E61, E65/E66, E83, E85 a Z3.
Technické informace
Servisní sada pro benzínové motory BMW
| Značka | QUATROS |
|---|---|
| Model | QS10331 |
| Palivo | Benzín |
| Určené motory | M40, M42, M43, M44, M50, M52, M54, M56 |
| Typ systému VANOS | Jednoduchý VANOS i Double VANOS |
| Účel | Aretace, montáž, demontáž a časování VANOS a rozvodů |
| Počet nástrojů | 11 kusů |
| Alternativní OEM číslo | 114220 |
Sada obsahuje nástroje s OEM označením pro konkrétní servisní úkony. Jednotlivé přípravky nejsou univerzální náhradou za kontrolu správné kompatibility; před použitím ověřte motorový kód a provedení systému VANOS.
Obsah balení a funkce přípravků
Kompletní sestava pro práci s rozvody BMW

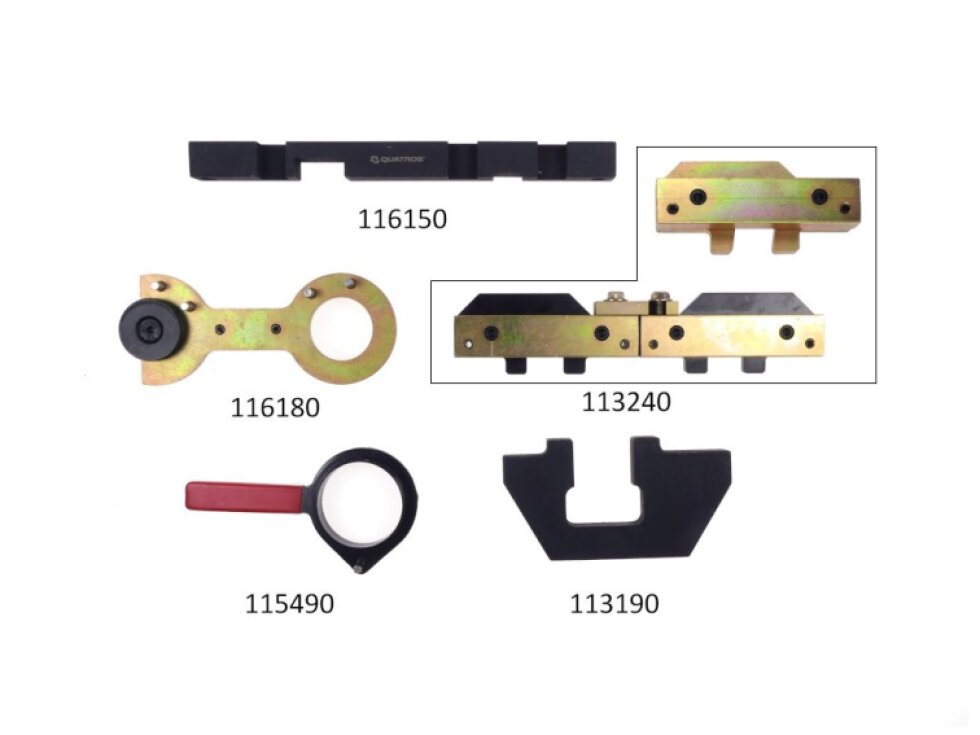

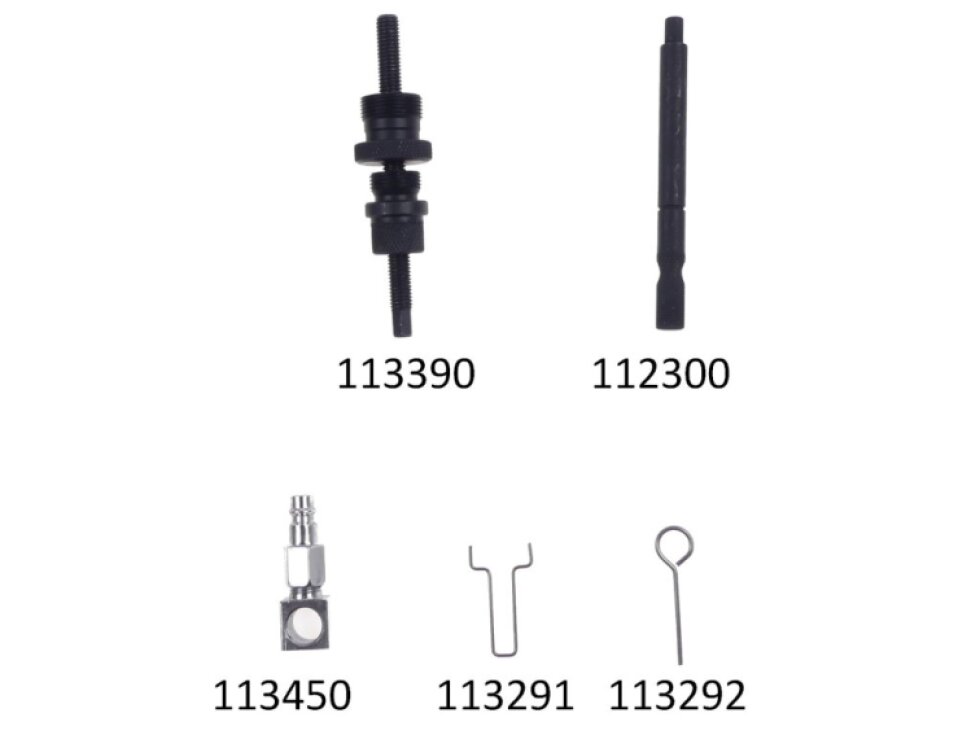

OEM 115490: klíč pro zapojení jednotky VANOS. OEM 116180: nástroj k nastavení dvojitého VANOS. OEM 119110: deska pro nastavení časování. OEM 113450: konektor stlačeného vzduchu ve formě rychlospojky.
OEM 116150: přípravek pro montáž řetězového kola a řetězu. OEM 113291: aretační kolík napínáku M50. OEM 113240: deska nastavení vačkového hřídele. OEM 113190: nástroj pro časování vačkového hřídele. OEM 112300: pojistný kolík setrvačníku. OEM 113292: zajišťovací kolík napínáku. OEM 113390: předpínací nástroj, alternativně OEM 114220.
Hlavní výhody sady QUATROS
Správná aretace bez improvizace
Sada sdružuje přípravky pro několik motorových řad BMW a pro jednoduché i dvojité provedení VANOS. Díky tomu lze při příslušné kompatibilitě řešit více servisních operací jednou sadou namísto improvizovaného zajišťování hřídelů nebo napínáku.
Samostatné desky, kolíky, předpínací nástroj a přípravky pro jednotku VANOS odpovídají různým krokům práce na rozvodech. Praktickou hodnotu přináší také rychlospojka pro připojení stlačeného vzduchu a jasná OEM identifikace jednotlivých nástrojů.
Jak sada funguje
Fixace hřídelů, setrvačníku a napínáku při časování
Aretovací přípravky mechanicky zajišťují polohu důležitých částí rozvodového mechanismu během servisního zásahu. Desky a nástroje se používají k nastavení vačkových hřídelů, kolík k fixaci setrvačníku a další kolíky k zajištění napínáku řetězu.
Nástroje pro VANOS umožňují pracovat s jednotkou variabilního časování při její montáži, demontáži a nastavení. Sada je určena především pro autoservisy, mechaniky a technicky zdatné uživatele, kteří provádějí servis kompatibilních benzínových motorů BMW.
Použití v praxi
Výběr správného přípravku podle motoru
Před zahájením práce porovnejte motorový kód, model vozu, rok výroby a provedení systému VANOS s uvedenou kompatibilitou. Zvolte přípravek odpovídající konkrétní servisní operaci a postupujte podle servisní dokumentace daného motoru BMW.
Přípravky využijete při časování vačkových hřídelů, zajištění setrvačníku, aretaci napínáku, montáži řetězového kola i při nastavování jednoduchého nebo Double VANOS. Po práci zkontrolujte správnou polohu rozvodů podle předepsaného postupu výrobce vozidla.
Důležité upozornění
Kompatibilitu ověřte před objednáním
Sada je určena pouze pro uvedené motory a vybrané modely BMW. Kompatibilita se může lišit podle motorového kódu, roku výroby a použití jednoduchého nebo dvojitého VANOS, proto tyto údaje před nákupem vždy porovnejte.
Časování rozvodů je přesná servisní operace. Přípravky používejte pouze k určenému účelu, ne jako páčidla nebo úderové nástroje, a dodržujte servisní postup pro konkrétní motor. Nesprávné nastavení může způsobit poškození motoru.
Často kladené otázky a výběr sady
Pro jednoduchý i Double VANOS
Sada pokrývá vybrané benzínové motory BMW M40, M42, M43, M44, M50, M52, M54 a M56. Před použitím ověřte konkrétní motorový kód a model vozidla.
QUATROS QS10331 je vhodná pro servisní práci na rozvodech a systému VANOS, pokud odpovídá provedení motoru. Hlavním přínosem je soubor specializovaných aretačních a nastavovacích přípravků v jedné sadě.
Doplňkové parametry
| Kategorie: | Přípravky pro aretaci a časování motoru |
|---|---|
| EAN: | 5902241100523 |
| Palivo: | Benzín |
