Zvedák pneumaticko-hydraulický S30-2EL, 30/15t, dvoupístový

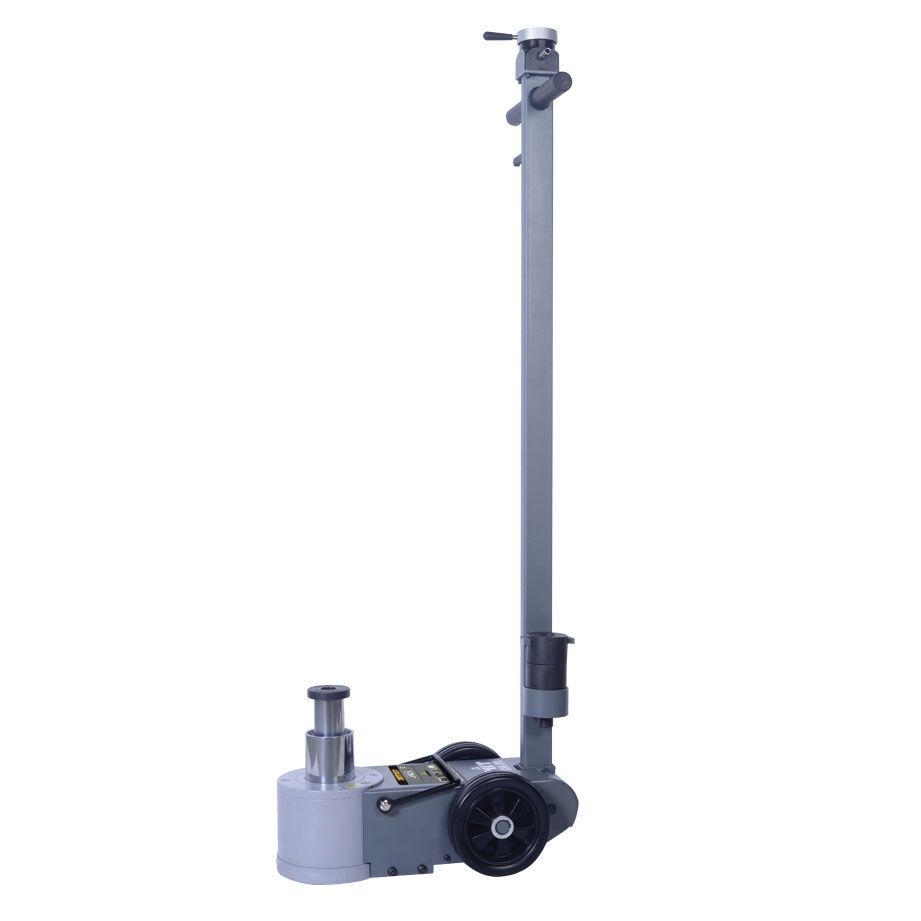

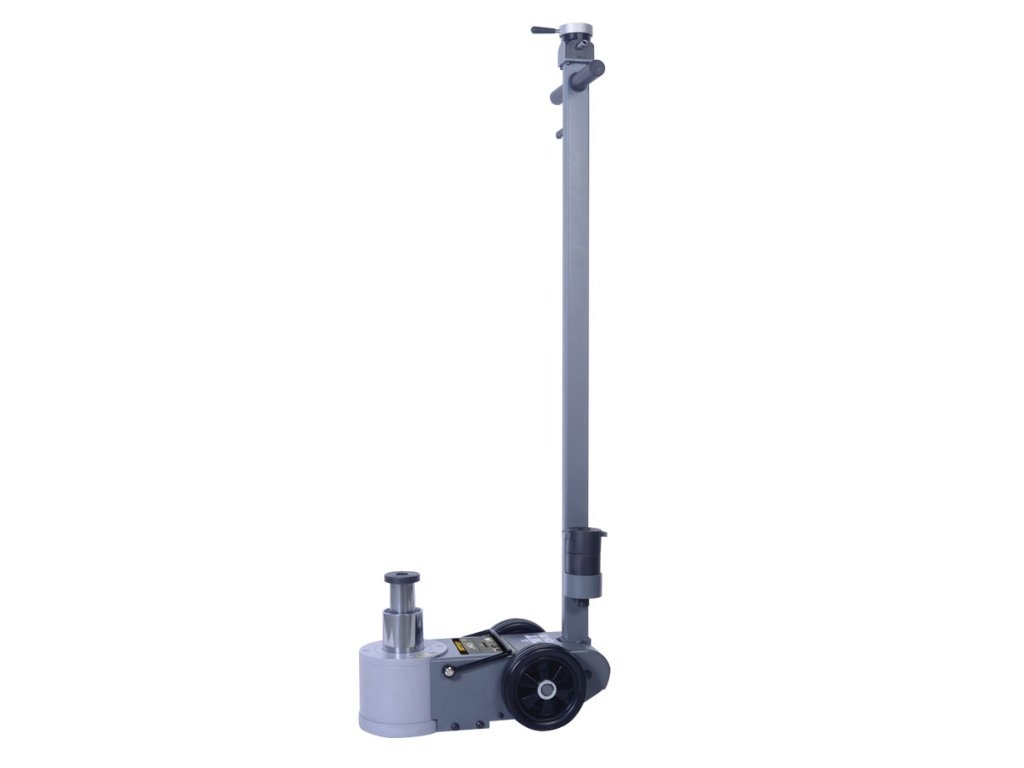

Pneumaticko-hydraulický zvedák SNIT S30-2EL
Nosnost 30/15 t pro nákladní vozidla a autobusy
SNIT S30-2EL je dvoupístový pneumaticko-hydraulický zvedák určený ke zvedání menších nákladních vozidel, autobusů a dalších těžších vozidel. Nabízí zvedací sílu 30 t při prvních 74 mm zdvihu a 15 t při dalších 68 mm.
Pneumatický mechanismus pohání hydraulické čerpadlo, které ovládá hydraulický válec se dvěma soustřednými písty. Toto provedení usnadňuje práci s vysokým zatížením a omezuje namáhavé ruční zvedání při servisních úkonech.
Technické informace
Přesné parametry pro správný výběr

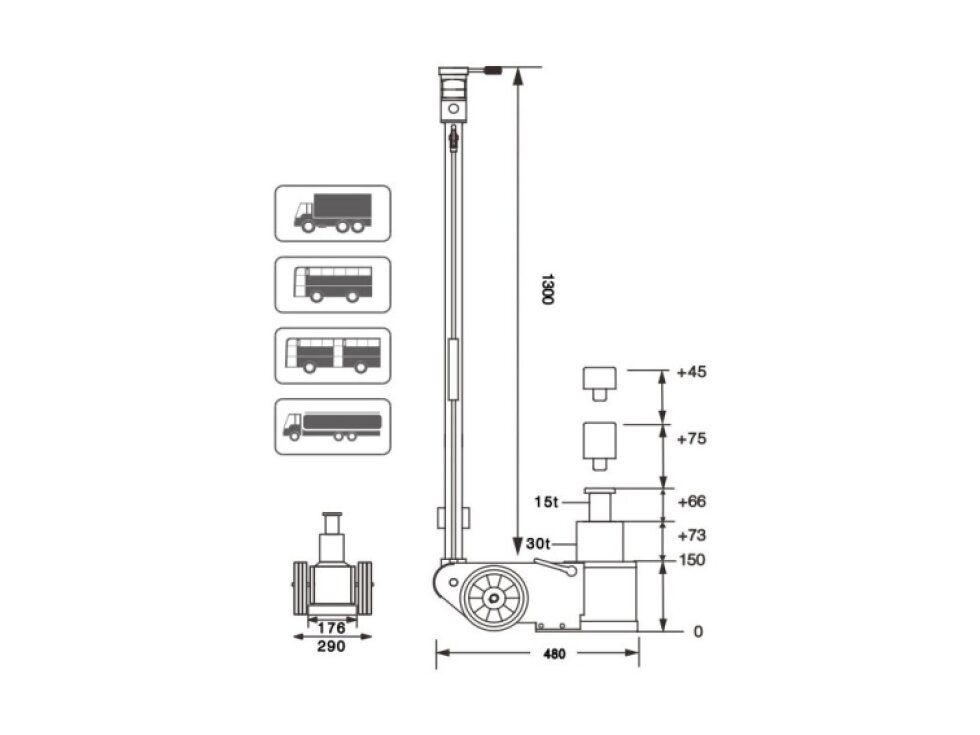

| Model | S30-2EL |
|---|---|
| Typ | Pneumaticko-hydraulický dvoupístový zvedák |
| Zvedací síla | 30 t při zdvihu prvních 74 mm; 15 t při zdvihu dalších 68 mm |
| Minimální výška | 150 mm |
| Maximální zdvih obou pístů | 142 mm |
| Výška s vysunutými písty | 292 mm |
| Výška s vysunutými písty a 2 nástavci | 412 mm |
| Pracovní tlak vzduchu | 0,8–1,2 MPa |
| Výška svislé rukojeti | 1370 mm |
| Hmotnost | 38 kg |
Rozsah zvedání je tvořen dvěma písty s rozdílnou nosností. Před použitím proto vždy zohledněte aktuální zatížení a výšku zvedaného bodu. Uvedený tlak vzduchu představuje provozní rozsah potřebný pro pneumaticko-hydraulické ovládání zvedáku.
Obsah balení

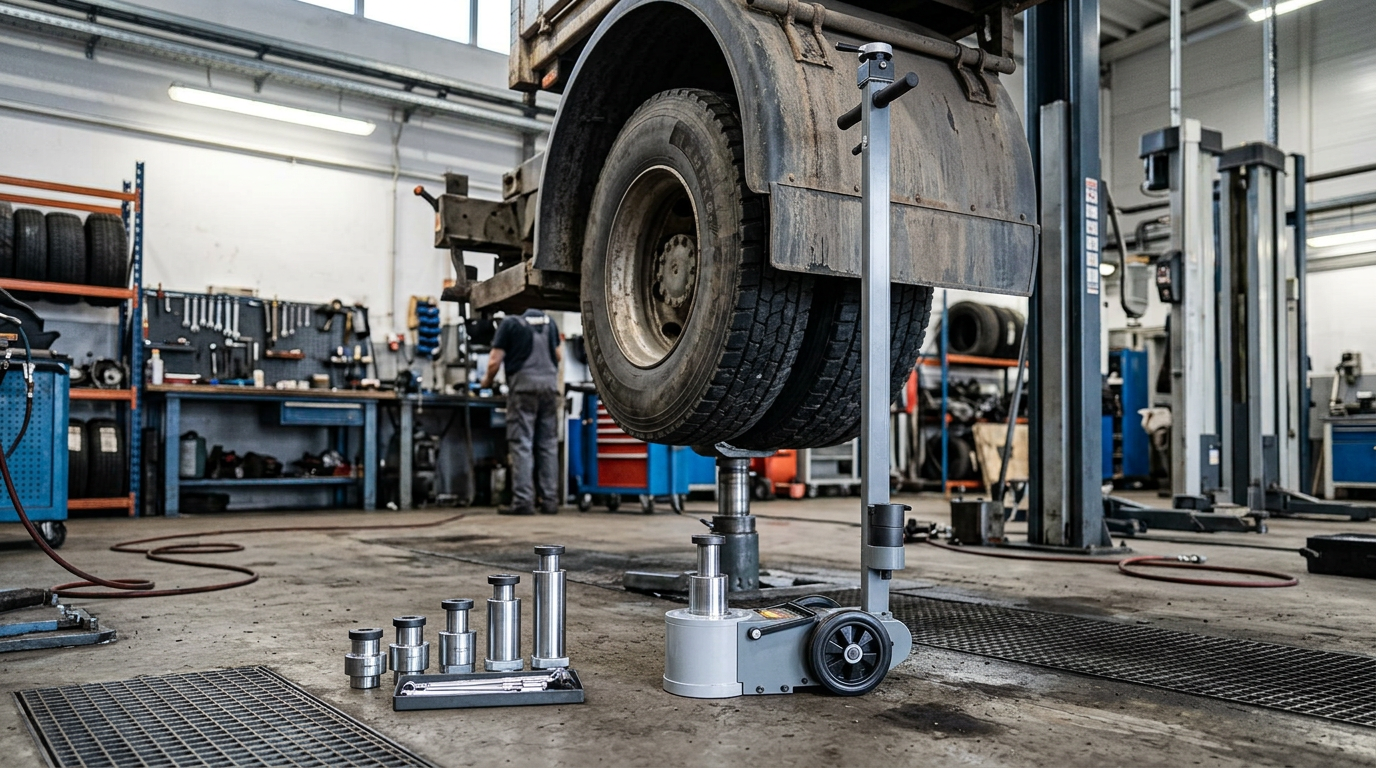

Dva nástavce pro větší pracovní výšku
Součástí standardního příslušenství je nástavec o délce 45 mm a nástavec o délce 75 mm. Nástavce umožňují přizpůsobit pracovní výšku konkrétnímu zvedacímu bodu a společně mohou zvýšit výšku zvedáku až na 412 mm.
Před zahájením práce zkontrolujte, zda zvolený nástavec správně odpovídá zvedacímu bodu vozidla a zda je zvedák umístěn na vhodném pevném podkladu. Používejte pouze dodané příslušenství a dodržujte bezpečný pracovní postup pro zvedání vozidel.
Hlavní výhody dvoupístového provedení
Stabilní základna a snadná manipulace
Široká základna přispívá ke stabilnímu postavení zvedáku během práce. Velká pojezdová kolečka usnadňují přesouvání zařízení v dílně nebo servisu, přestože jeho hmotnost činí 38 kg.
Dlouhá rukojeť zlepšuje ovládání a umožňuje nastavení do tří poloh: svislé, šikmé a vodorovné. Díky tomu lze zvedák lépe přizpůsobit prostoru kolem vozidla i způsobu manipulace při servisní práci.
Jak zvedák funguje
Pneumatický pohon hydraulického válce
Přívod stlačeného vzduchu v rozsahu 0,8–1,2 MPa pohání pneumatický mechanismus. Ten následně aktivuje hydraulické čerpadlo, které vytváří tlak pro vysouvání hydraulického válce se dvěma soustřednými písty.
První část zdvihu poskytuje sílu 30 tun v rozsahu 74 mm. Po překonání této části pokračuje zvedání s nosností 15 tun dalších 68 mm. Konstrukce tak kombinuje vysokou počáteční sílu s celkovým zdvihem obou pístů 142 mm.
Pro koho je zvedák vhodný
Praktické vybavení pro servis těžších vozidel

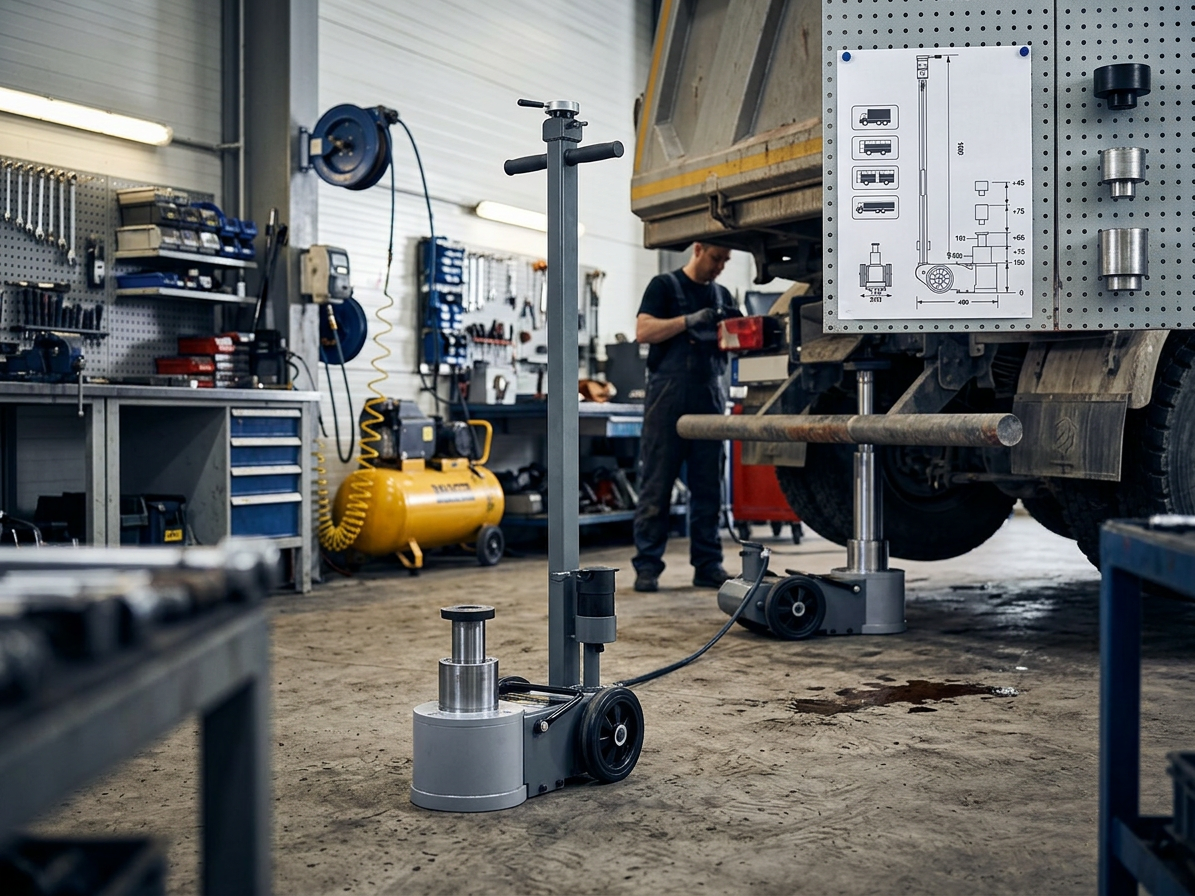

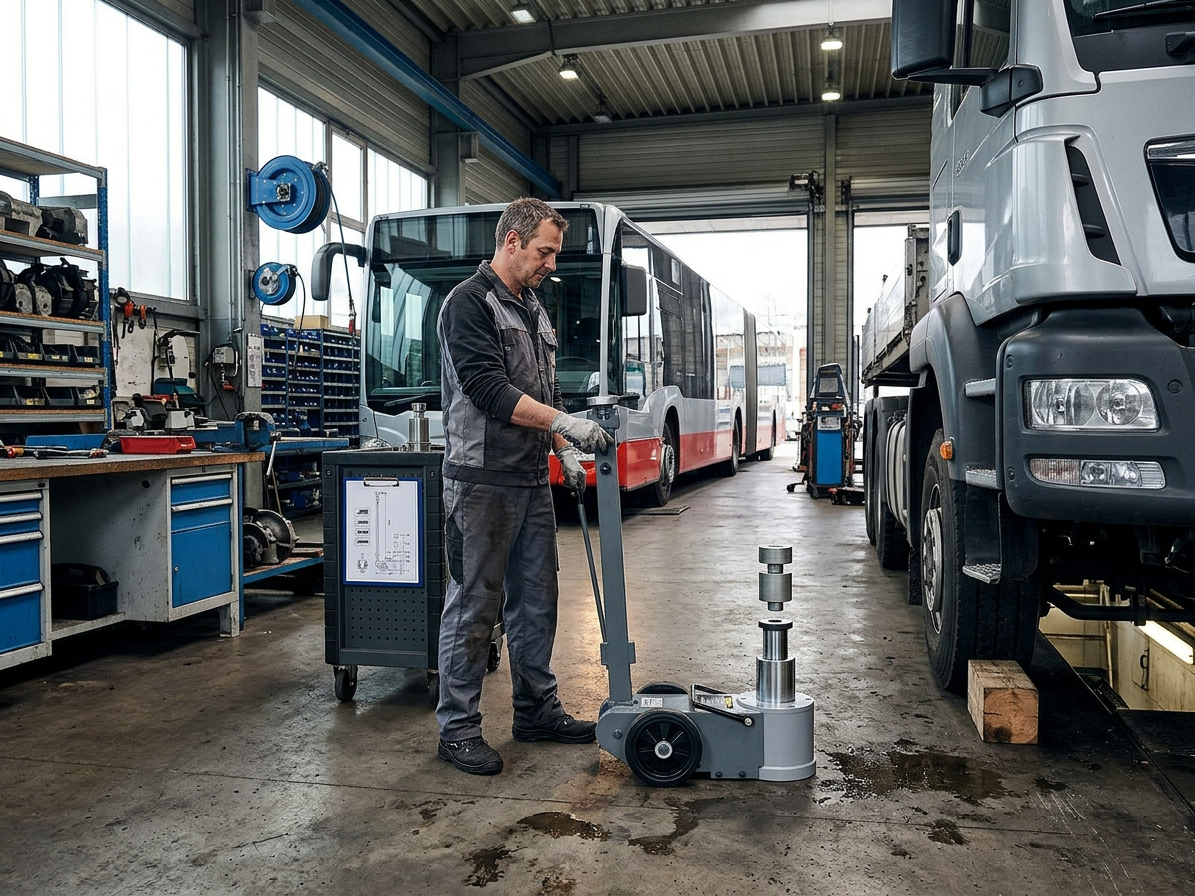

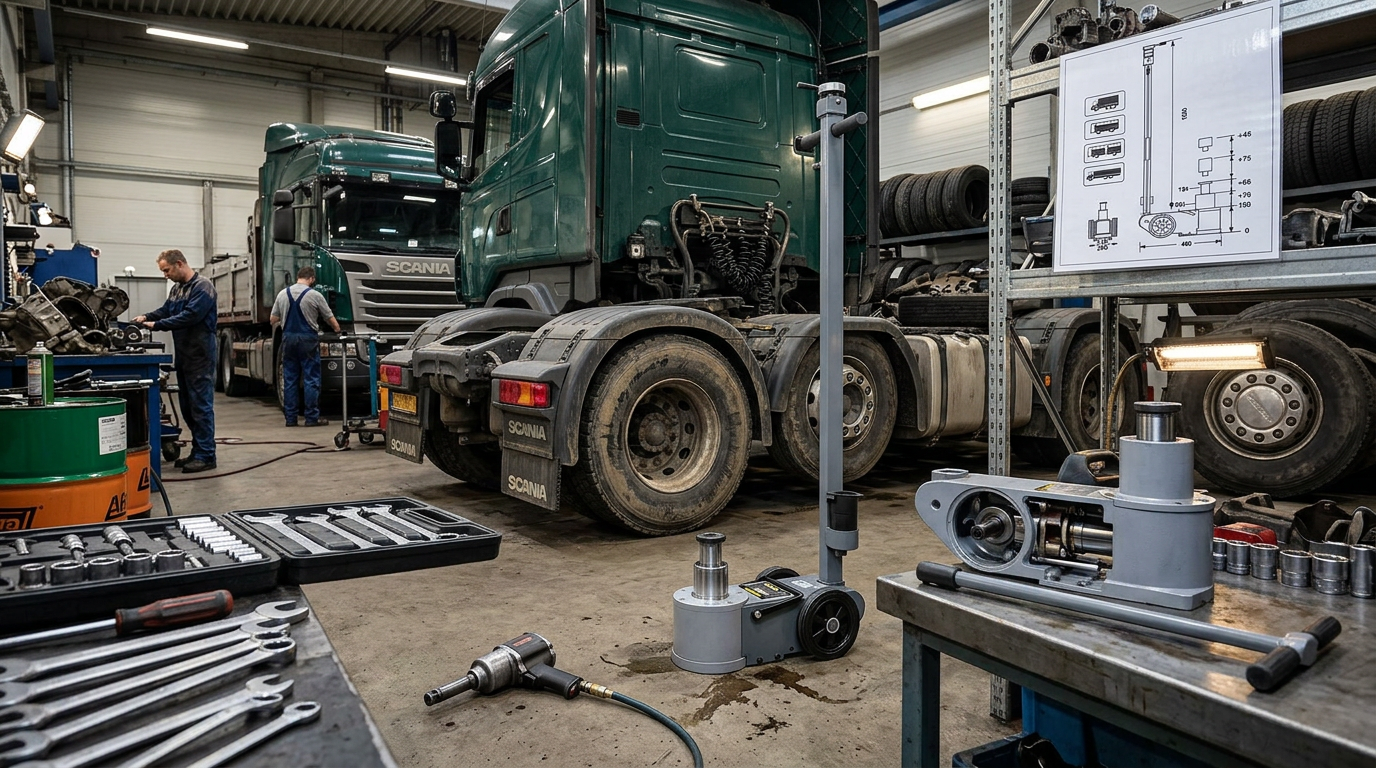

Zvedák je určen především pro autoservisy, truck servisy, dílny a mechaniky, kteří pracují s menšími nákladními vozidly, autobusy nebo jinými těžšími vozy. Uplatní se při servisních zásazích, kde je zapotřebí vysoká zvedací kapacita.
Při výběru je důležité posoudit minimální výšku 150 mm, požadovaný zdvih, hmotnost vozidla a dostupnost stlačeného vzduchu. Zvedák není určen k nahrazení podpěr; po zvednutí vozidlo vždy zajistěte vhodnými podpěrami.
Použití v dílně a servisu
Správné umístění a volba pracovní výšky

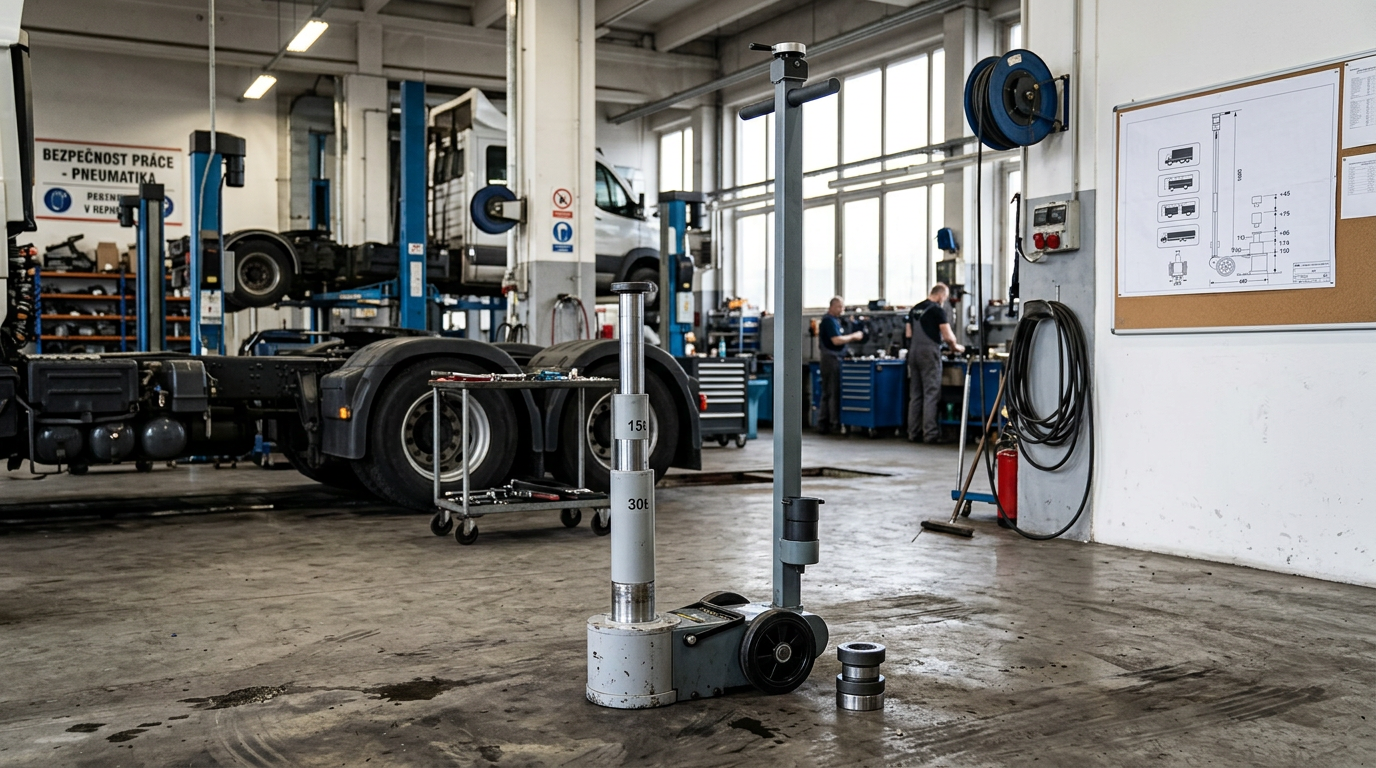

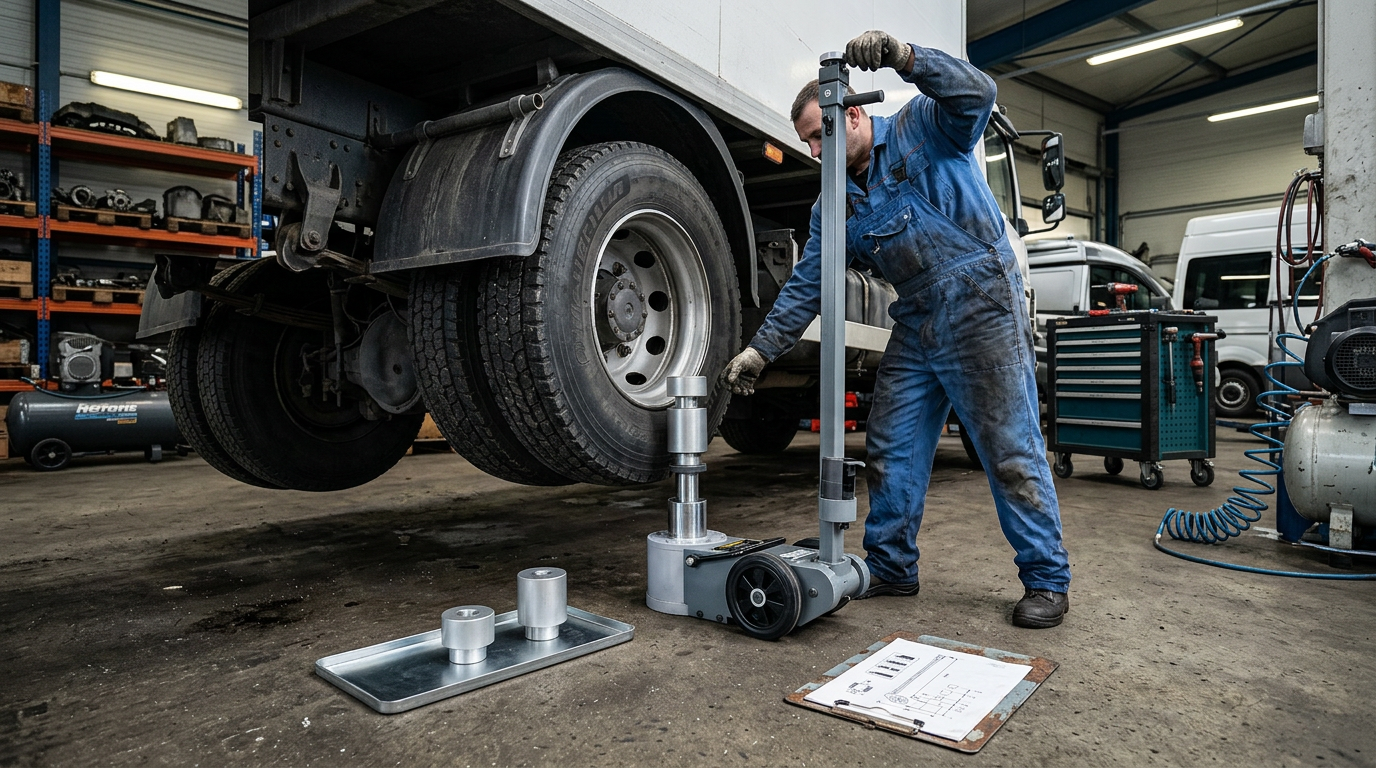

Před použitím zkontrolujte stav zvedáku, pojezdových koleček, rukojeti, hydraulického systému a pneumatického připojení. Zvedák postavte na pevný a rovný podklad, umístěte jej pod určený zvedací bod a ověřte, že je zatížení vedeno stabilně.
Podle výšky zvedacího bodu zvolte základní provedení nebo jeden z dodaných nástavců. Nepřekračujte nosnost odpovídající aktuální části zdvihu. Zvedák používejte pouze pro zvedání a před prací pod vozidlem zajistěte vozidlo podpěrami.
Důležité upozornění
Bezpečnost při zvedání vozidel
Zvedák je určen ke zvedání, nikoli k dlouhodobému držení vozidla ve vzduchu. Po dosažení požadované výšky použijte vhodné podpěry a před zahájením práce ověřte stabilitu vozidla. Nikdy nepřekračujte uvedenou nosnost ani nepoužívejte zařízení na nestabilním podkladu.
Před nákupem ověřte, zda má vaše dílna k dispozici stlačený vzduch s tlakem 0,8–1,2 MPa a zda minimální výška zvedáku odpovídá zvedacím bodům vozidla. Rukojeť lze nastavit do svislé, šikmé nebo vodorovné polohy podle prostoru.
Doplňkové parametry
| Kategorie: | Pojízdné zvedáky a hevery |
|---|---|
| EAN: | 2992695026305 |
