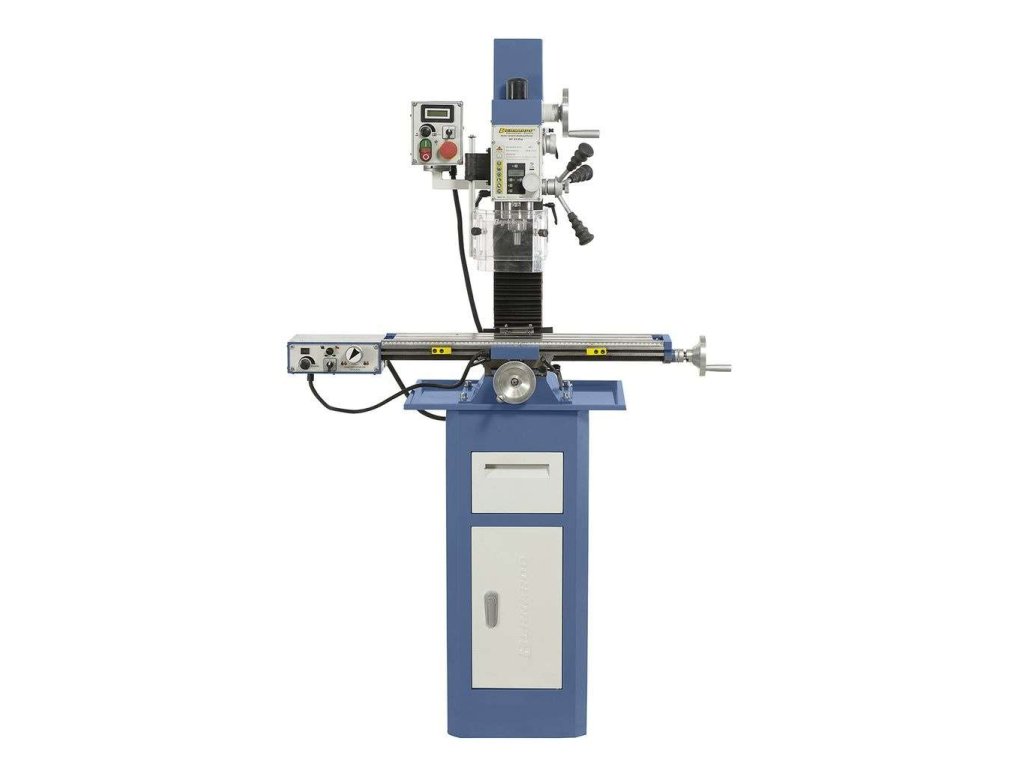

Vrtačko-frézka Bernardo KF 25 Pro, s posuvem v ose X

Vysoký rozsah otáček 50–3000 ot/min, optimální přenos síly 2stupňovou převodovkou.

Variabilní nastavení otáček, otáčky lze plynule přizpůsobovat obrobku.

Model lze dodat také s a 3osým odměřováním polohy.

Rozměrný křížový stůl s T-drážkami a přesně obrobeným povrchem.

Všestranné možnosti využití, například prořezávání frézou, rovinné frézování, vybrušování vřetenem.

Stejnosměrný motor s optimálním krouticím momentem v nižších otáčkách.

Oboustranně naklápěcí frézovací hlava pro vrtání pod úhlem, frézování fazet atd.

Včetně EMC filtru chránícího elektrické přístroje před elektromagnetickým rušením.

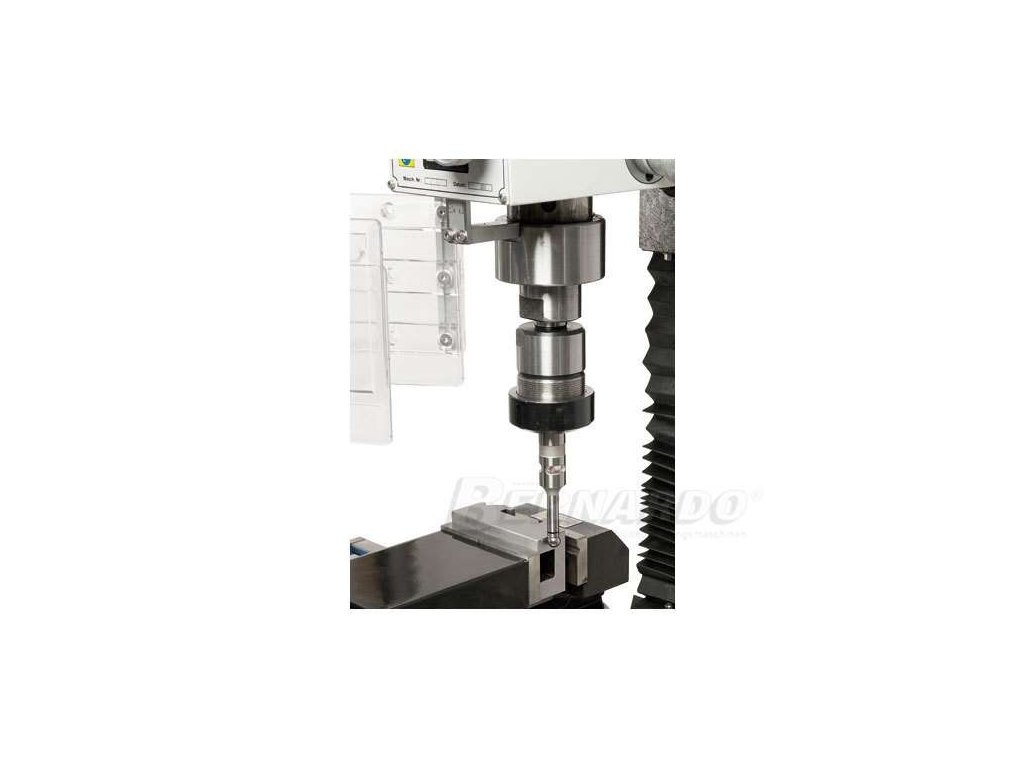

Sériově dodáváno se směrem otáčení vpravo/vlevo pro řezání závitů.

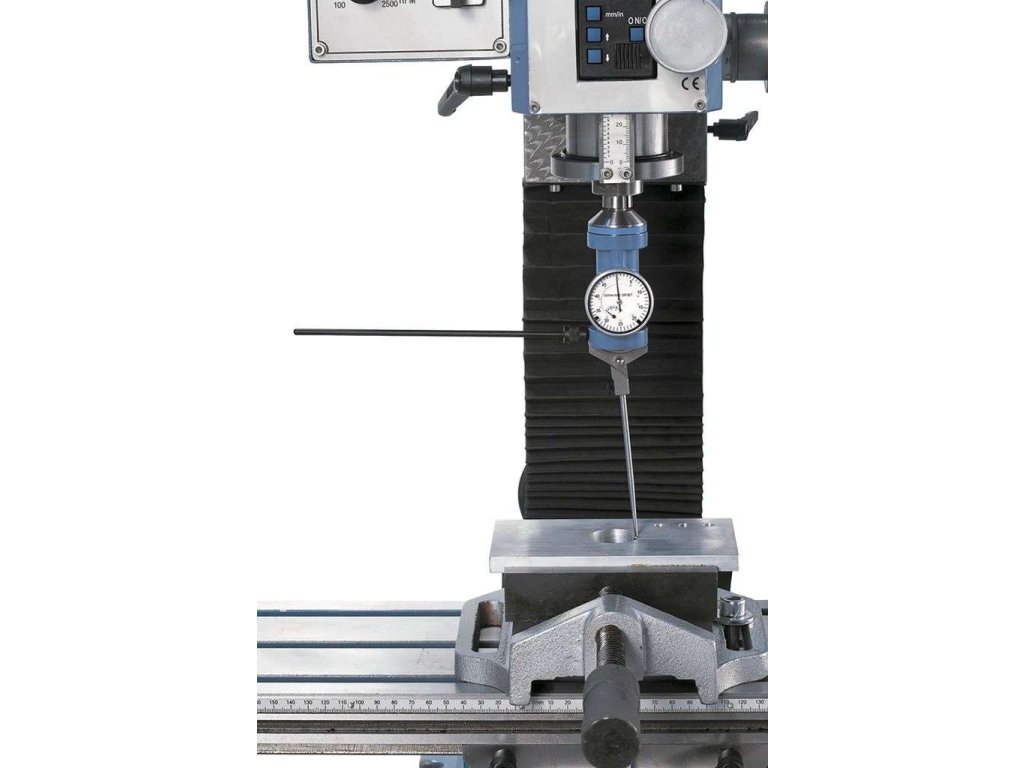

Uložení pinoly v kuželíkových ložiskách zajišťuje velmi vysokou přesnost vystředěného běhu (? 0,015 mm).

Rybinové vedení v osách x, y, z, seřiditelné prostřednictvím klínových lišt.

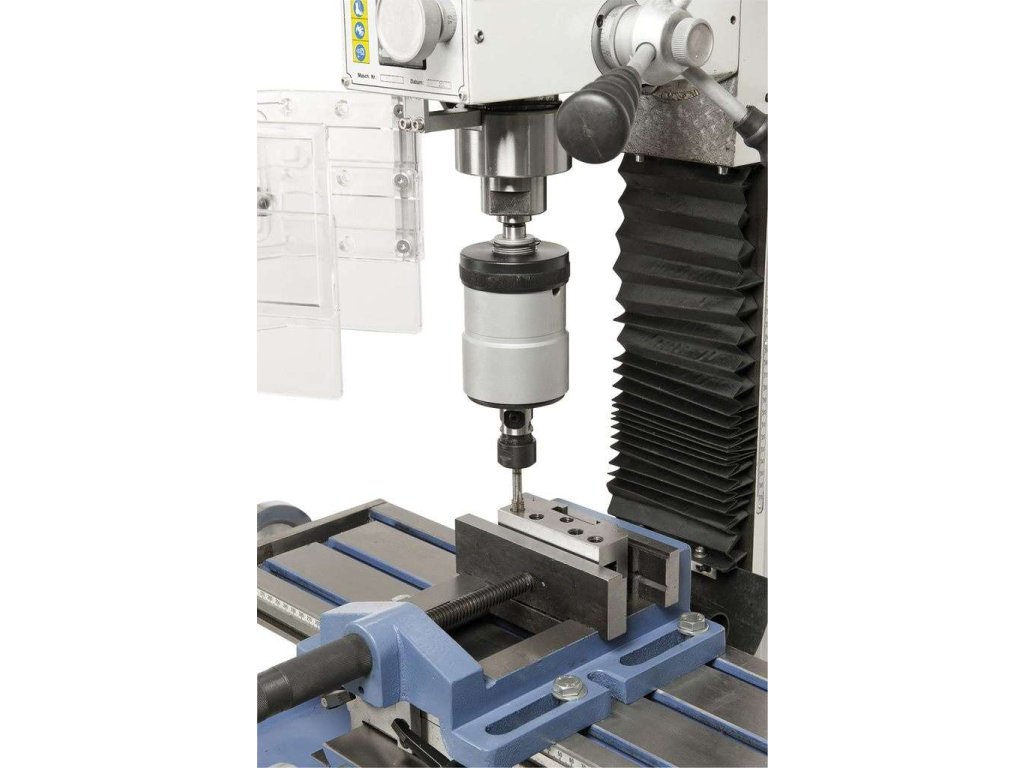

Přestavení pinoly rukojetí, jemný přísuv pomocí ručního kola.

Standardní příslušenství

·        Trn vrtacího sklíčidla MK 3 / B 16

·        Upínací vřeteno

·        Posuv v ose x FTV 6

·        Digitální ukazatel zdvihu pinoly

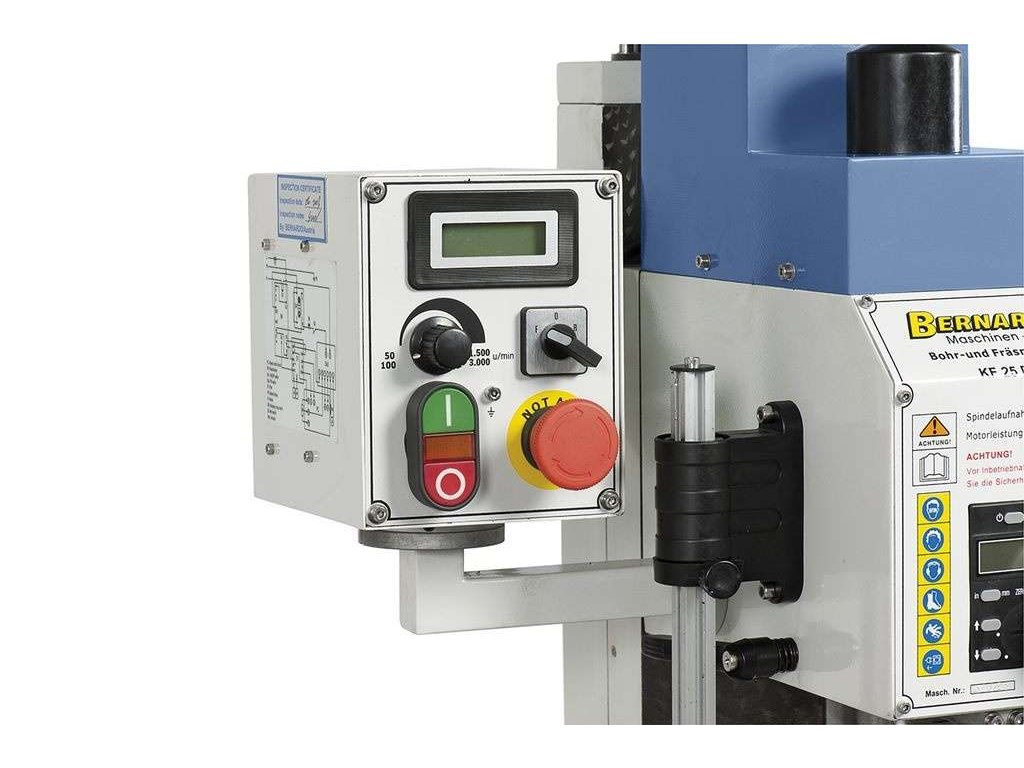

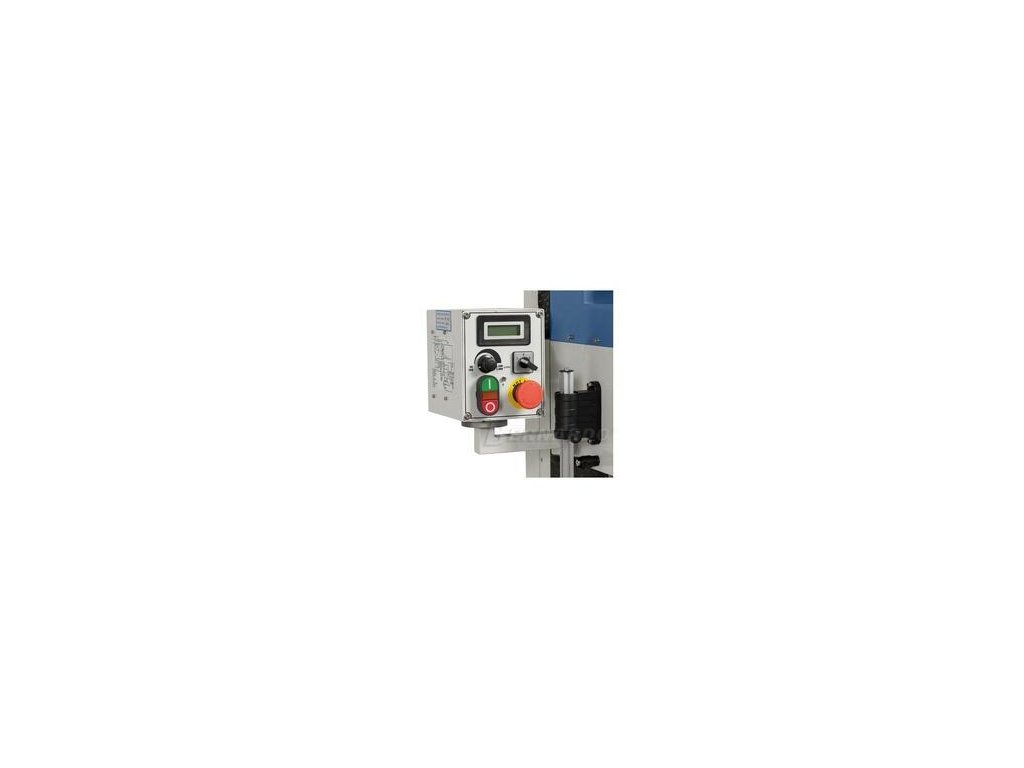

·        Digitální ukazatel otáček

·        EMV filtr podle normy CE

·        Výškově nastavitelný ochranný kryt

·        Nářadí k obsluze

Technické údaje

Vrtací výkon v oceli: 20 mm

Čelní fréza max.: 63 mm

Stopková fréza max.: 20 mm

Vyložení: 170 mm

Vzdálenost vřetena / stolu min./max.: 45/325 mm

Zdvih pinoly: 52 mm

Otáčky vřetena, plynulé: 50–1500/100–3000 ot/min

Kužel vřetena: MK 3

Rozměr stolu: 700 x 180 mm

Dráha pojezdu (x/y): 470/150 mm

Naklápěcí frézovací hlava: -90° až +90°

Výškové nastavení frézovací hlavy: 275 mm

Velikost T-drážky: 12 mm

Odevzdávaný výkon motoru S1 100 %: 0,90 kW / 230 V

Výkon – cyklická zátěž S6 40 %: 1,35 kW / 230 V

Rozměry stroje (Š x H x V): 950 x 560 x 930 mm

Hmotnost cca: 135 kg
