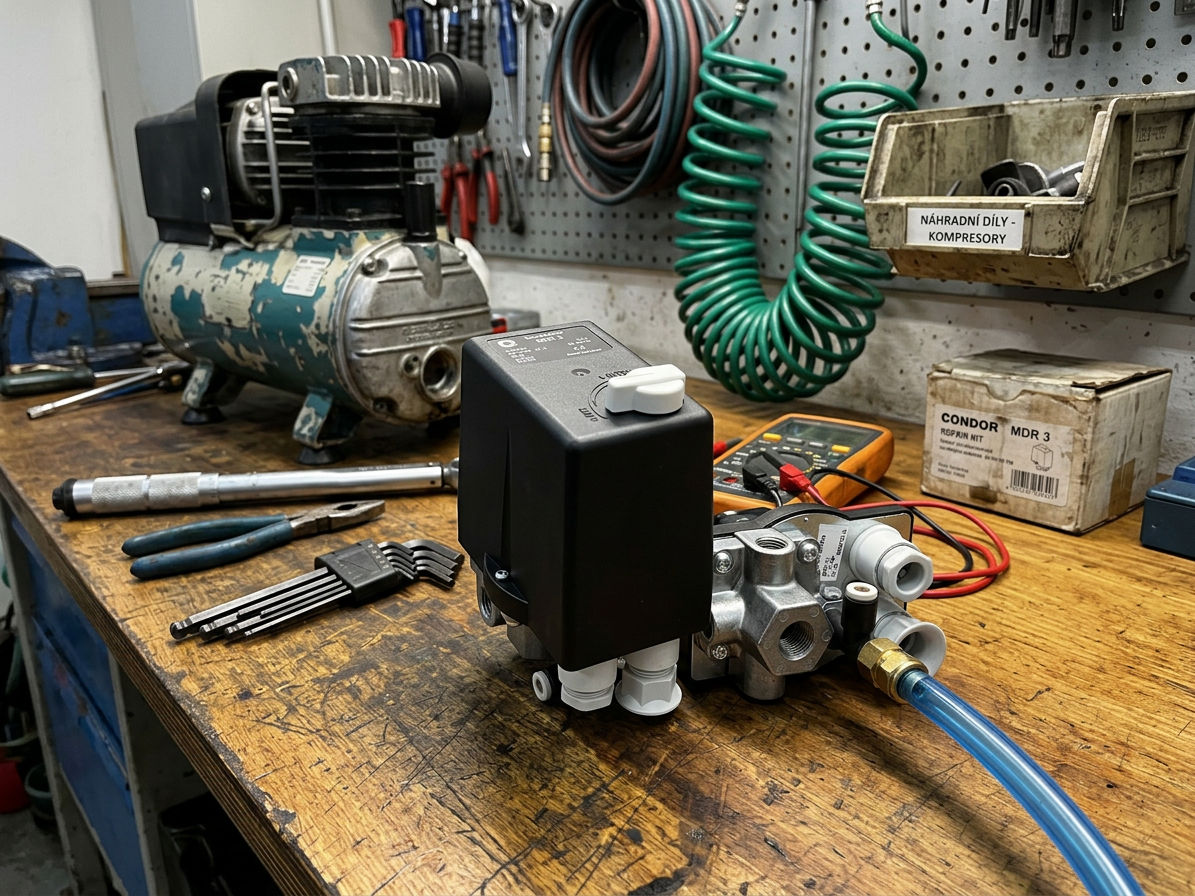

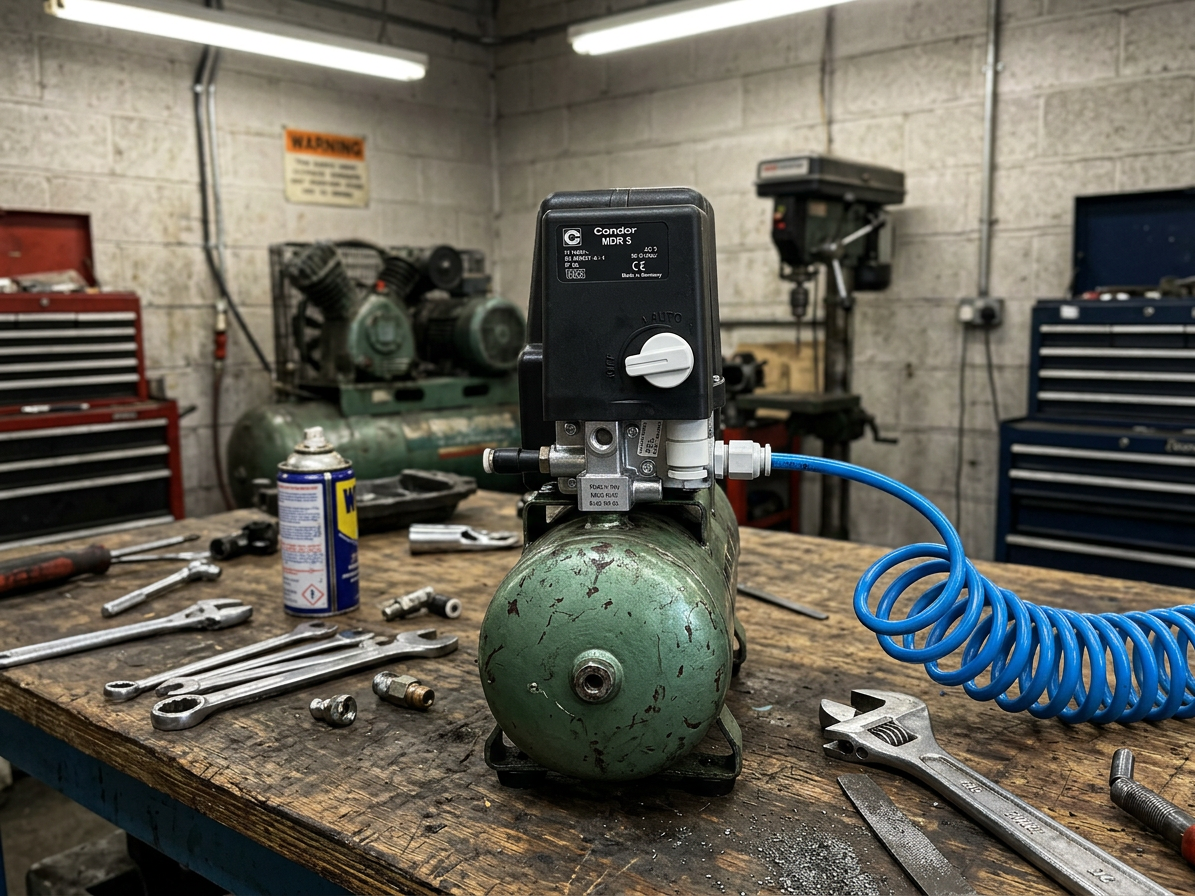

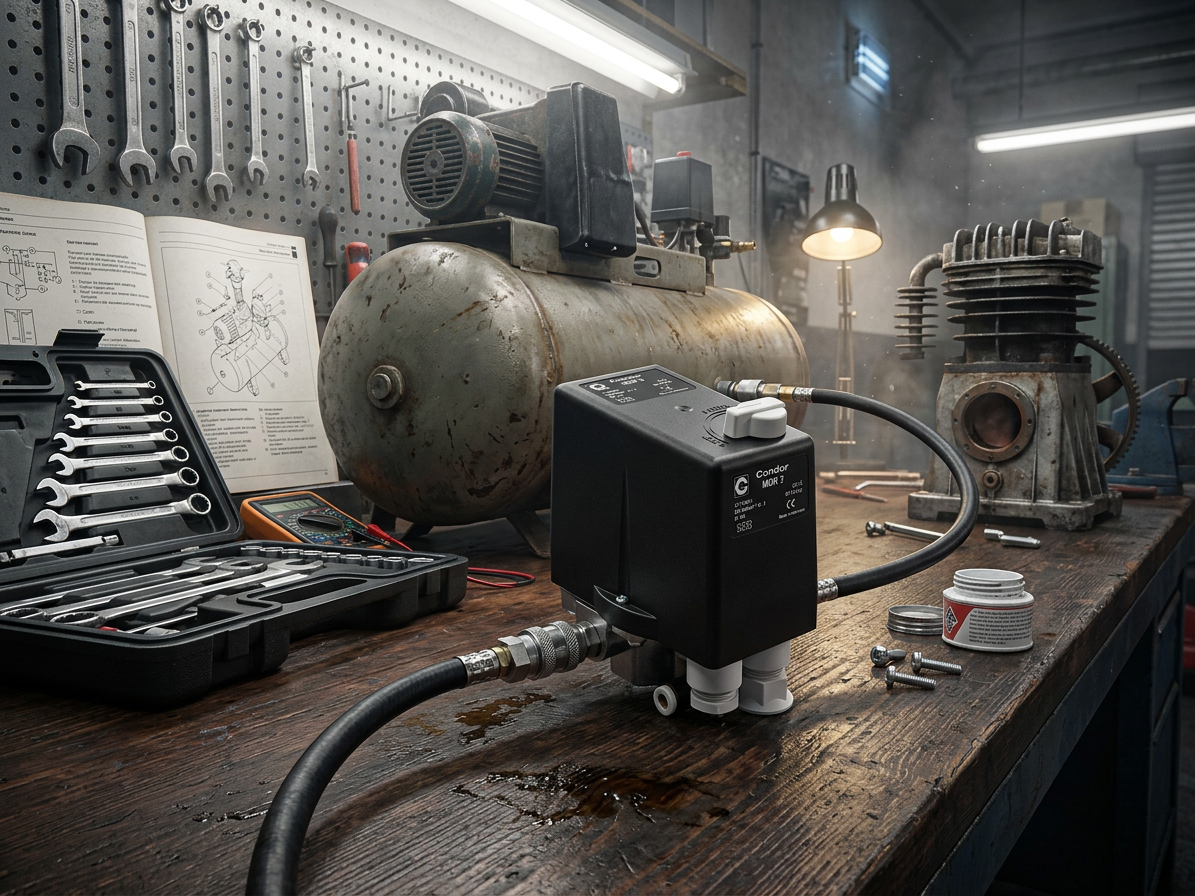

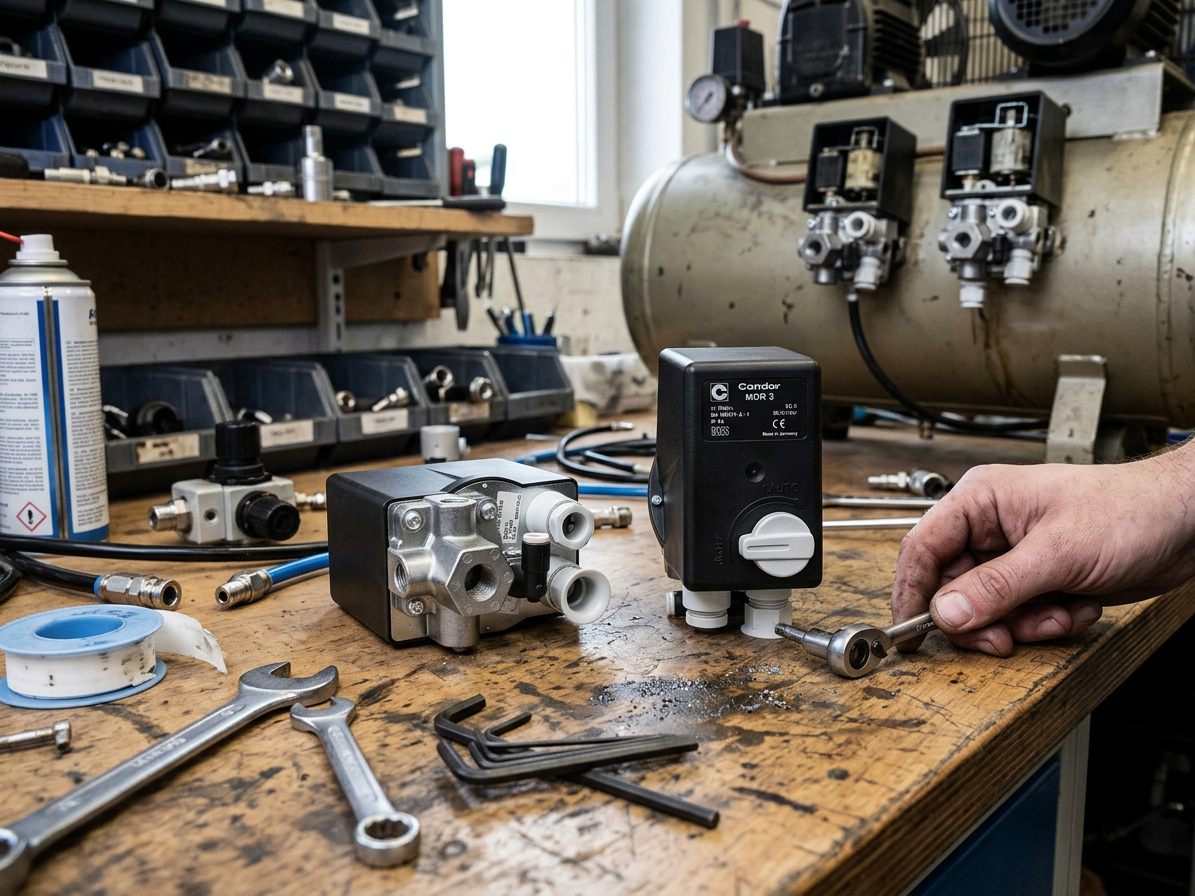

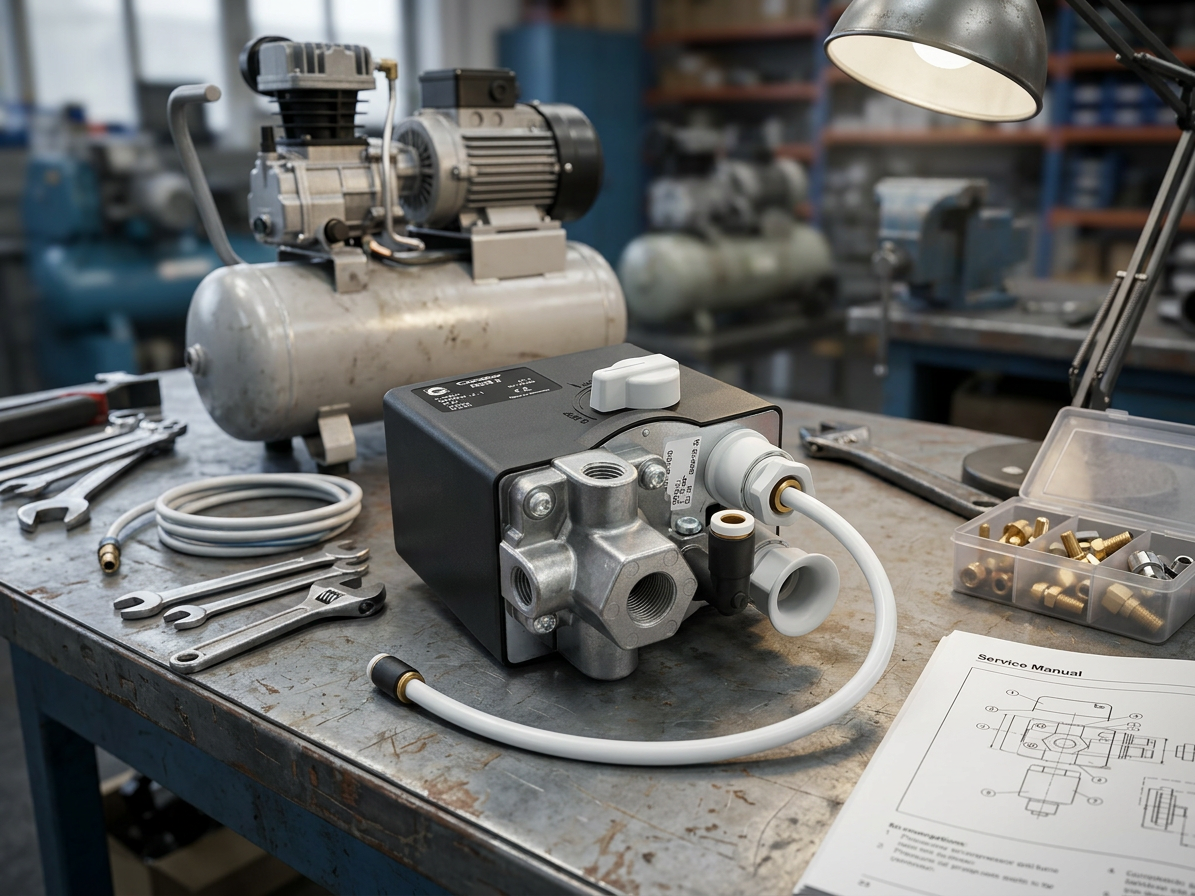

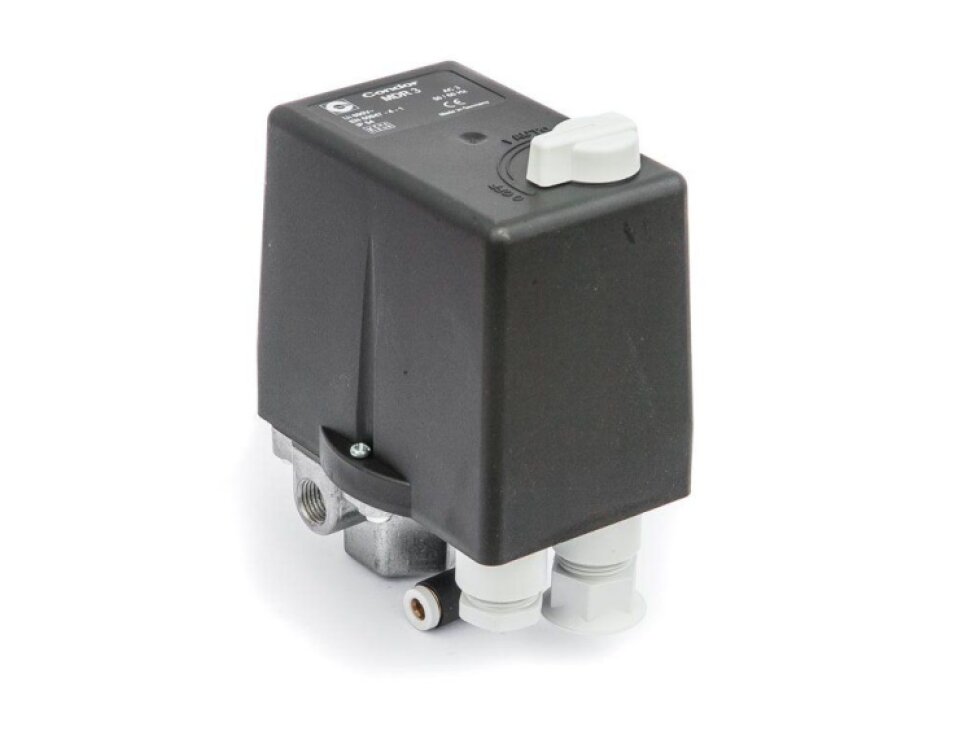

Tlakový spínač CONDOR MDR 3/11, 6,3 – 10 A
Tlakový spínač s nastavitelným vypínacím tlakem 4–11 bar, napájení 400 V – CONDOR MDR 3/11, 6,3 – 10 A
Třípólový vypínač a odvzdušňovací ventil. Pro kompresory s elektromotory 2,2 - 4 kW.
Nastavitelný vypínací tlak, včetně použití ochrany motoru.
Třípólový vypínač a odvzdušňovací ventil.
Spodní vývod 3/8" pro připojení k tlakové nádobě.
Tři boční vývody 1/4" pro manometr, pojistný ventil a rychlospojku.
Technické údaje:
• Pracovní tlak: 4–11 bar
• Max. spínací proud: 10 A
• Elektrické připojení: 400 V
• Max. příkon motoru: 4 kW
• Stupeň ochrany: IP54
Tlakový spínač CONDOR MDR 3/11
Automatické řízení tlaku kompresoru
Tlakový spínač CONDOR MDR 3/11 je určen pro automatické zapínání a vypínání třífázových kompresorů podle tlaku v tlakové nádobě. Vypínací tlak lze nastavit v rozsahu 4–11 bar, takže zařízení umožňuje přizpůsobení konkrétnímu provozu.
Model je určen pro elektromotory s příkonem 2,2–4 kW a napájení 400 V. Součástí provedení je třípólový vypínač, odvzdušňovací ventil a připojovací vývody pro tlakovou nádobu, manometr, pojistný ventil i rychlospojku.
Technické parametry 4–11 bar a 400 V
Přehled důležitých hodnot pro správný výběr
Před montáží ověřte, zda odpovídá pracovní tlak, elektrické napájení a příkon motoru vašeho kompresoru. Spínač je určen pro třífázové elektrické motory a jeho maximální spínací proud činí 10 A.
| Model | CONDOR MDR 3/11 |
|---|---|
| Pracovní tlak | 4–11 bar |
| Max. spínací proud | 10 A |
| Elektrické připojení | 400 V |
| Max. příkon motoru | 4 kW |
| Stupeň ochrany | IP54 |
Připojení k tlakové nádobě a příslušenství
Více vývodů pro přehlednou instalaci

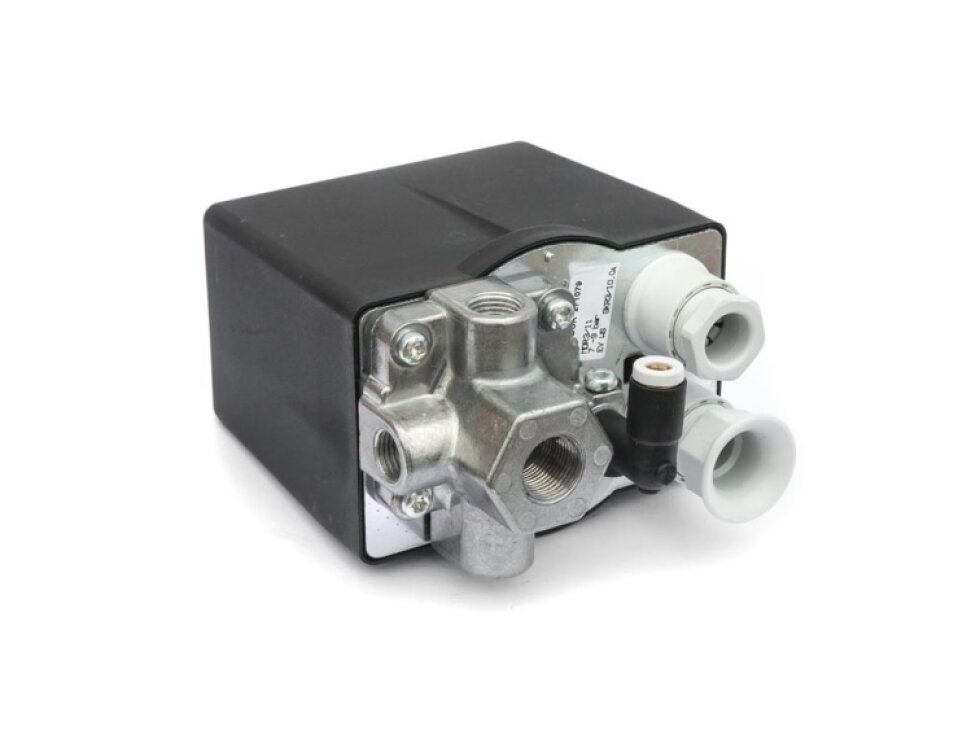

Spodní vývod se závitem 3/8" slouží k připojení tlakového spínače k tlakové nádobě. Toto provedení umožňuje přímé napojení na příslušnou část kompresorového rozvodu při zachování předepsaného závitového rozměru.
Na boku jsou k dispozici tři vývody 1/4". Jsou určeny pro připojení manometru, pojistného ventilu a rychlospojky. Před instalací zkontrolujte kompatibilitu závitů a vhodné uspořádání všech připojovaných prvků.
Integrované ovládání a ochrana motoru
Praktické řešení pro provoz kompresoru
Třípólový vypínač umožňuje ovládání třífázového kompresoru z jednoho místa. Automatické řízení podle tlaku omezuje potřebu ručního zapínání a vypínání motoru při běžném provozu zařízení.
CONDOR MDR 3/11 je vybaven také funkcí použití ochrany motoru. Nastavitelný vypínací tlak pomáhá přizpůsobit chod kompresoru požadovanému tlaku v nádobě, vždy však musí odpovídat možnostem celé soustavy.
Jak tlakový spínač funguje
Spínání a vypínání podle tlaku v nádobě
Tlakový spínač sleduje tlak v připojené tlakové nádobě a podle nastavené hodnoty ovládá chod kompresoru. Po dosažení nastaveného vypínacího tlaku dojde k odpojení motoru, čímž se ukončí plnění nádoby.
Nastavení v rozsahu 4–11 bar dovoluje zvolit vypínací hodnotu podle konkrétního použití. Přesné nastavení musí respektovat pracovní rozsah kompresoru, tlakové nádoby i dalších instalovaných komponentů.
Pro kompresory s motory do 4 kW
Vhodné provedení pro dílnu i servisní provoz
Spínač je určen pro kompresory vybavené třífázovým elektromotorem s příkonem 2,2 až 4 kW. Hodí se při stavbě, opravě nebo úpravě kompresorové sestavy, pokud elektrické a tlakové parametry odpovídají uvedeným hodnotám.
Využití najde v dílnách, servisech i u technicky zdatných uživatelů, kteří potřebují automatizovat provoz kompresoru. Před nákupem ověřte zejména napětí 400 V, maximální proud, výkon motoru a závitové připojení.
Montáž a praktické použití
Nejdříve zkontrolujte tlakové a elektrické připojení

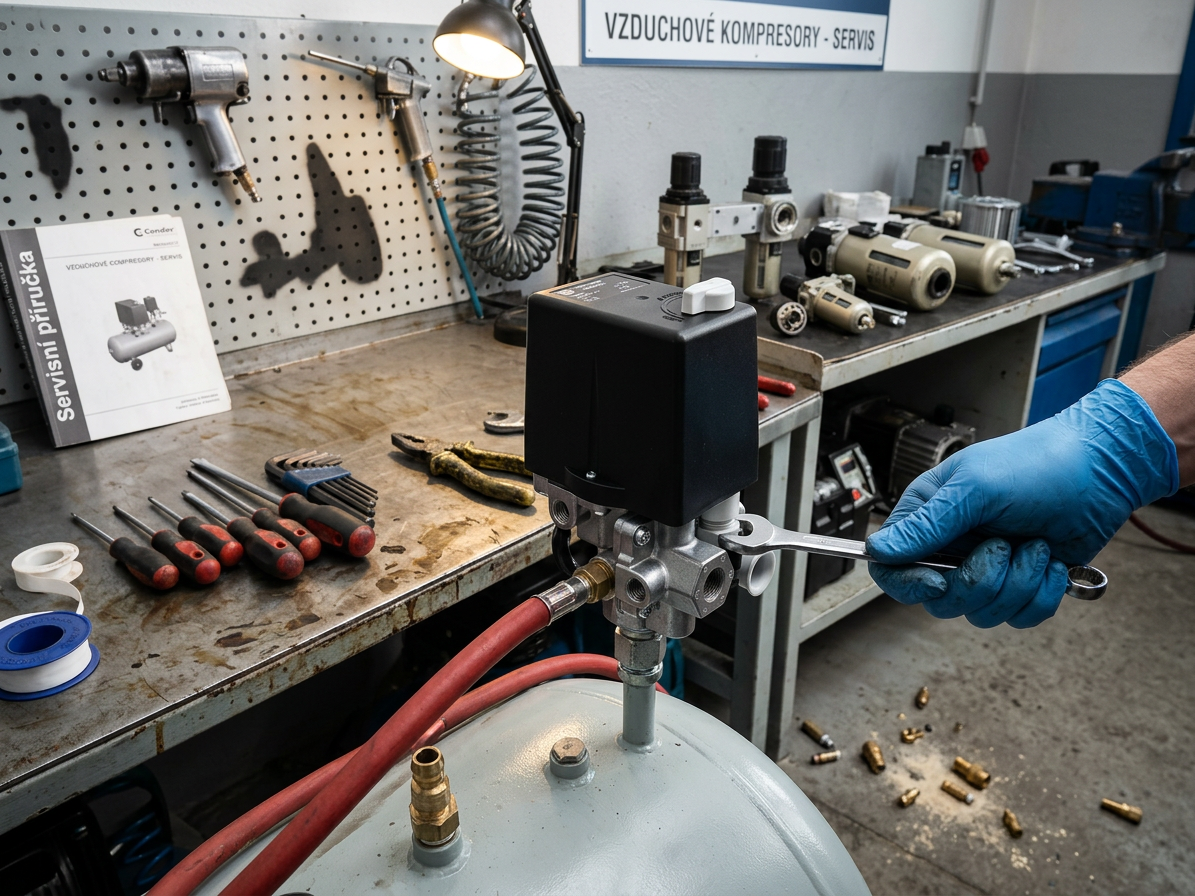

Při montáži připojte spodní vývod 3/8" k tlakové nádobě a boční vývody 1/4" využijte pro manometr, pojistný ventil a rychlospojku. Zapojení elektrické části svěřte kvalifikované osobě a dodržte požadavky pro třífázové napájení 400 V.
Po instalaci zkontrolujte těsnost spojů, správnou funkci odvzdušňovacího ventilu a nastavení vypínacího tlaku. Nepřekračujte maximální proud 10 A ani příkon motoru 4 kW. Stupeň krytí IP54 chraňte před nevhodným působením vody a nečistot.
Důležité upozornění před nákupem
Kompatibilita rozhoduje o bezpečném provozu
Před výběrem ověřte, že kompresor používá napájení 400 V, třífázový motor s příkonem 2,2–4 kW a že jeho elektrické zatížení nepřekračuje 10 A. Zkontrolujte také vhodnost pracovního tlaku 4–11 bar pro celou tlakovou soustavu.
Montáž a elektrické zapojení tlakového spínače musí odpovídat platným bezpečnostním požadavkům. Při práci s tlakovým zařízením zajistěte odpojení od napájení a odstranění tlaku. Nastavení vždy přizpůsobte nejslabšímu prvku systému.
Doplňkové parametry
| Kategorie: | Kvalitní kompresory pro autoservis a dílnu |
|---|---|
| Záruka: | 2 roky |
| EAN: | 2990381052461 |
