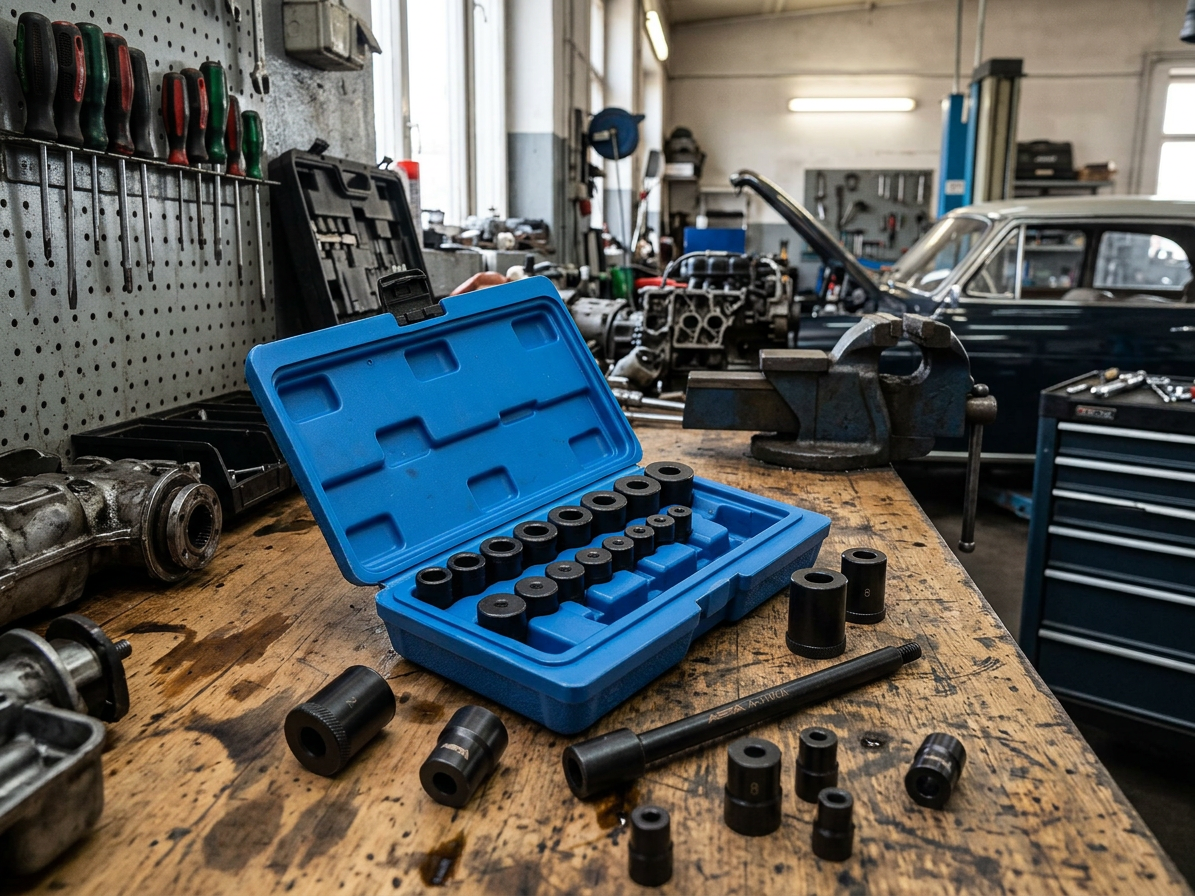

Středící trny na centrování spojky, sada 17 dílů - ASTA
Centrovací trny na vyvážení spojky, univerzální sada, 17 ks v plastové kazetě – ASTA A-17UCA
Používá se pro vystředění spojkové lamely vůči setrvačníku a přítlačnému talíři.
Sada je vhodná pro vozidla:
Audi, Citroen, Fiat, Ford, Honda, Mazda, Mitsubishi, Nissan, Opel, Peugeot, Renault, Rover, Saab, Toyota, Volkswagen, Volvo.

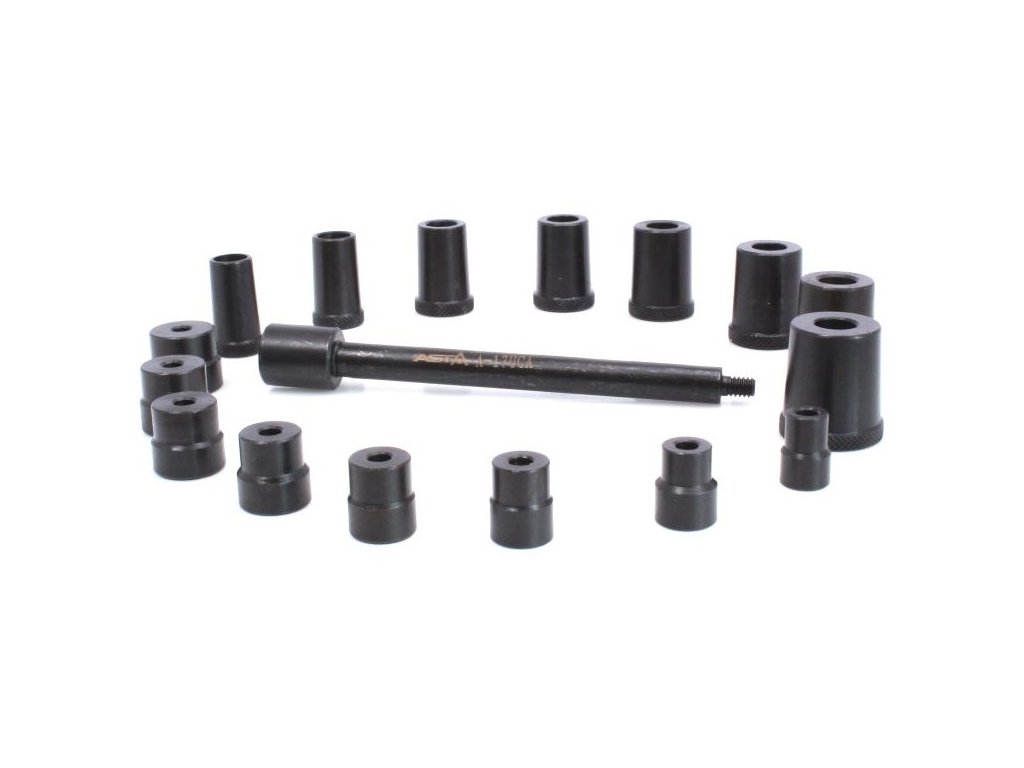

Souprava 17 dílů obsahuje:
1× centrovací unašeč, délka 140 mm

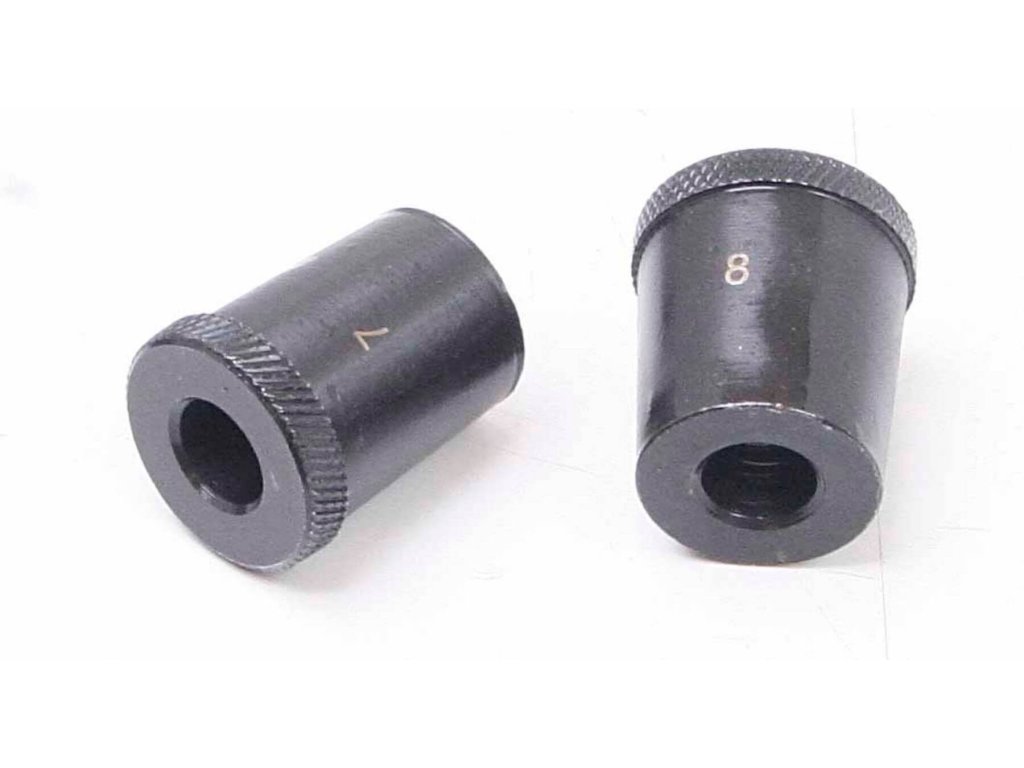

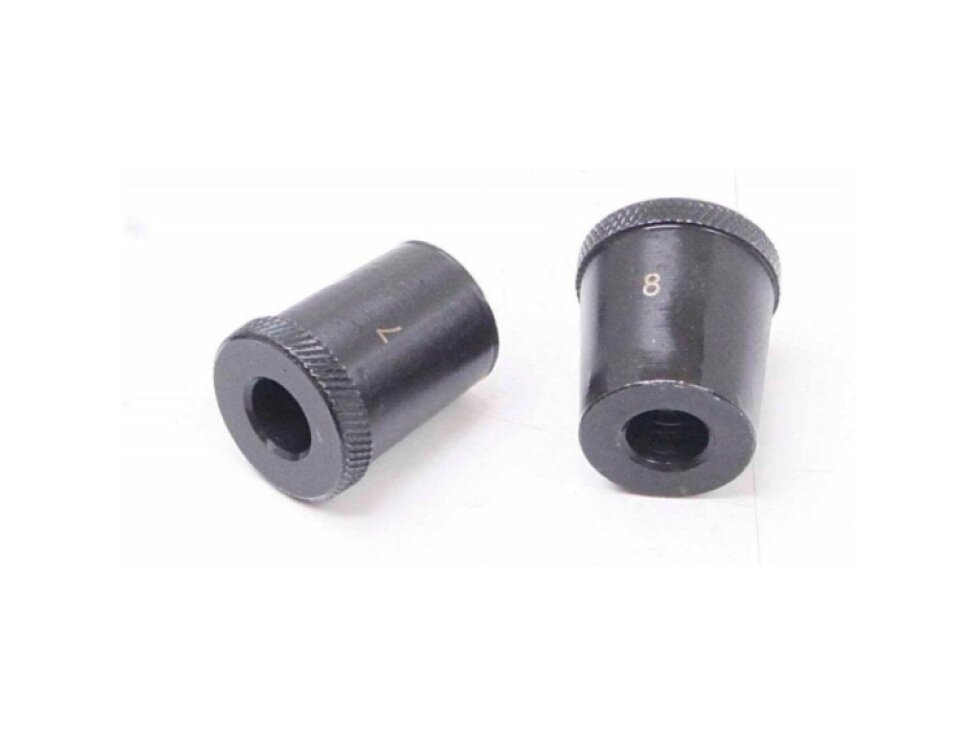

8× kónický centrovací adaptér v rozměrech:
· 15,5 × 14,2 × 26,6 mm (č.1)
· 16,7 × 15,4 × 27,0 mm (č.2)
· 19,0 × 17,5 × 28,0 mm (č.3)
· 20,0 × 18,6 × 27,5 mm (č.4)
· 21,4 × 20,0 × 27,4 mm (č.5)
· 23,0 × 21,6 × 27,5 mm (č.6)
· 23,5 × 22,0 × 27,5 mm (č.7)
· 26,6 × 24,2 × 27,5 mm (č.8)

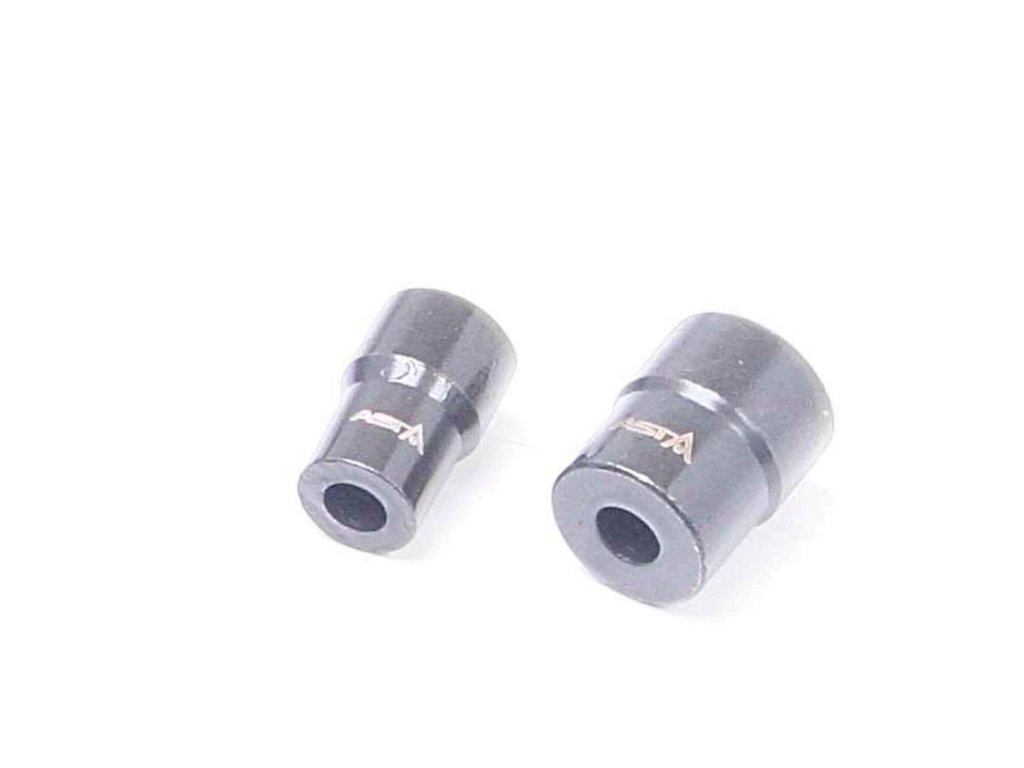

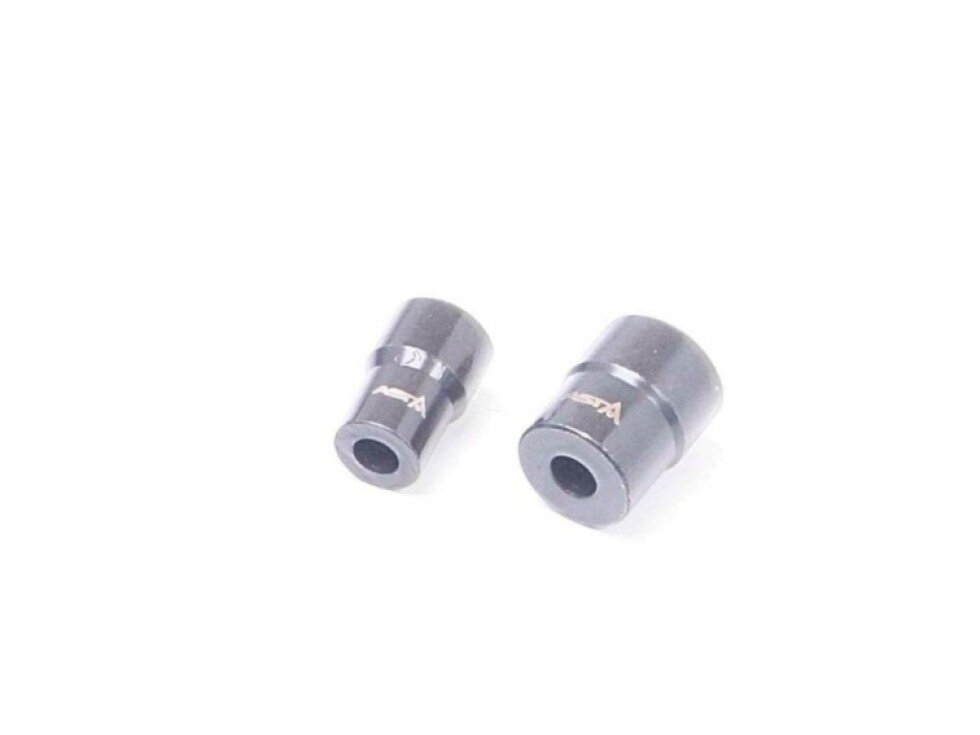

8× adaptér pro centrování klikové hřídele v rozměrech:
· 12,6 × 10,8 × 19,2 mm (č.1)
· 14,8 × 12,2 × 19,4 mm (č.2)
· 15,0 × 13,5 × 19,3 mm (č.3)
· 16,0 × 14,7 × 19,7 mm (č.4)
· 17,7 × 15,8 × 19,4 mm (č.5)
· 19,0 × 17,1 × 19,3 mm (č.6)
· 20,0 × 18,3 × 19,1 mm (č.7)
· 21,6 × 20,0 × 19,1 mm (č.8)
Středicí trny ASTA A-17UCA
Přesné vystředění spojkové lamely při montáži
Univerzální 17dílná sada středících trnů ASTA A-17UCA slouží k vystředění spojkové lamely vůči setrvačníku a přítlačnému talíři. Správné vycentrování usnadňuje následné nasazení převodovky a pomáhá připravit spojku k montáži bez zbytečného posouvání lamely.
Sada kombinuje jeden centrovací unašeč, osm kónických centrovacích adaptérů a osm adaptérů pro centrování klikové hřídele. Díky více rozměrovým variantám je určena pro servisní práce na vozidlech značek Audi, Citroën, Fiat, Ford, Honda, Mazda, Mitsubishi, Nissan, Opel, Peugeot, Renault, Rover, Saab, Toyota, Volkswagen a Volvo.
Technické informace
17 dílů v plastové kazetě
Sada obsahuje rozměrově odlišné adaptéry pro různé otvory spojkových lamel a klikových hřídelí. Přesný výběr adaptéru je důležitý pro stabilní vedení nástroje a správné vystředění spojky před dotažením přítlačného talíře.
| Model | ASTA A-17UCA |
|---|---|
| Počet dílů | 17 |
| Centrovací unašeč | 1 ks, délka 140 mm |
| Kónické centrovací adaptéry | 8 ks, rozměry 15,5 × 14,2 × 26,6 až 26,6 × 24,2 × 27,5 mm |
| Adaptéry pro klikovou hřídel | 8 ks, rozměry 12,6 × 10,8 × 19,2 až 21,6 × 20,0 × 19,1 mm |
| Uložení | Plastová kazeta |
Rozměry adaptérů jsou uvedeny ve formátu vnější průměr × vnitřní průměr × délka. Před použitím porovnejte rozměry vybraného adaptéru s otvorem spojkové lamely a se středícím otvorem v setrvačníku nebo klikové hřídeli.
Obsah balení
Unašeč a dvě skupiny centrovacích adaptérů

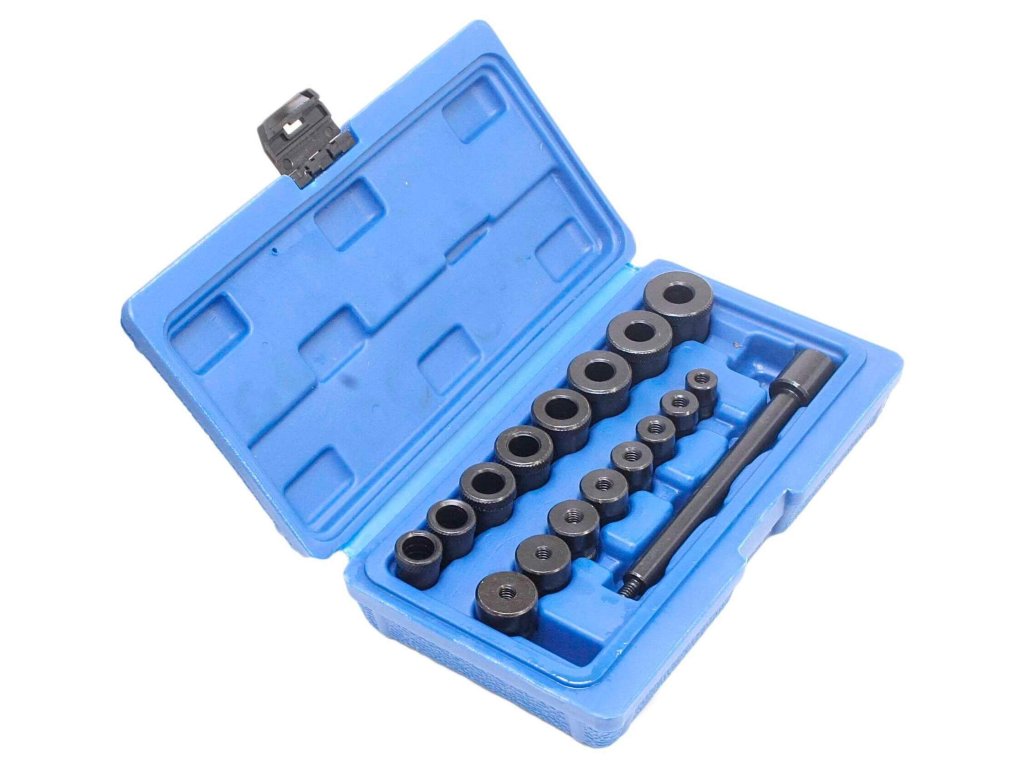

Souprava je uložena v plastové kazetě, která přehledně odděluje jednotlivé součásti podle jejich funkce. Každý adaptér je označen číslem, takže lze snadněji vybrat potřebnou variantu podle rozměru centrovaného otvoru.
- 1× centrovací unašeč: délka 140 mm
- 8× kónický centrovací adaptér: č. 1 až 8
- 8× adaptér pro centrování klikové hřídele: č. 1 až 8
- 1× plastová kazeta: pro uložení sady
Kónické adaptéry mají rozměry 15,5 × 14,2 × 26,6 mm, 16,7 × 15,4 × 27,0 mm, 19,0 × 17,5 × 28,0 mm, 20,0 × 18,6 × 27,5 mm, 21,4 × 20,0 × 27,4 mm, 23,0 × 21,6 × 27,5 mm, 23,5 × 22,0 × 27,5 mm a 26,6 × 24,2 × 27,5 mm. Adaptéry klikové hřídele mají rozměry od 12,6 × 10,8 × 19,2 mm do 21,6 × 20,0 × 19,1 mm.
Hlavní výhody
Více rozměrů pro univerzální servisní použití
17 dílů v jedné sadě pokrývá více běžných rozměrů otvorů spojkových lamel a centrovacích míst klikových hřídelí. Mechanik tak může zvolit vhodnou kombinaci unašeče a adaptéru podle konkrétní spojky, místo aby při montáži improvizoval s nevhodnými pomůckami.
Samostatná skupina kónických adaptérů a skupina adaptérů pro klikovou hřídel rozšiřují možnosti použití při různých konstrukcích spojkového systému. Plastová kazeta udržuje komponenty pohromadě a usnadňuje jejich přehledné skladování v dílně nebo servisním vozidle.
Jak sada funguje
Vedení lamely podle středu setrvačníku
Centrovací unašeč se osadí adaptérem odpovídajícím otvoru spojkové lamely a středícímu otvoru v setrvačníku nebo klikové hřídeli. Adaptér vytvoří vedení, podle kterého se lamela nastaví do osy před montáží přítlačného talíře a následným nasazením převodovky.
Princip je mechanický a vyžaduje správný výběr rozměru. Adaptér musí odpovídat centrovaným otvorům a při práci nesmí být používán násilím. Po vystředění zkontrolujte polohu lamely a před demontáží přípravku dokončete montáž podle servisního postupu daného vozidla.
Pro koho je sada vhodná

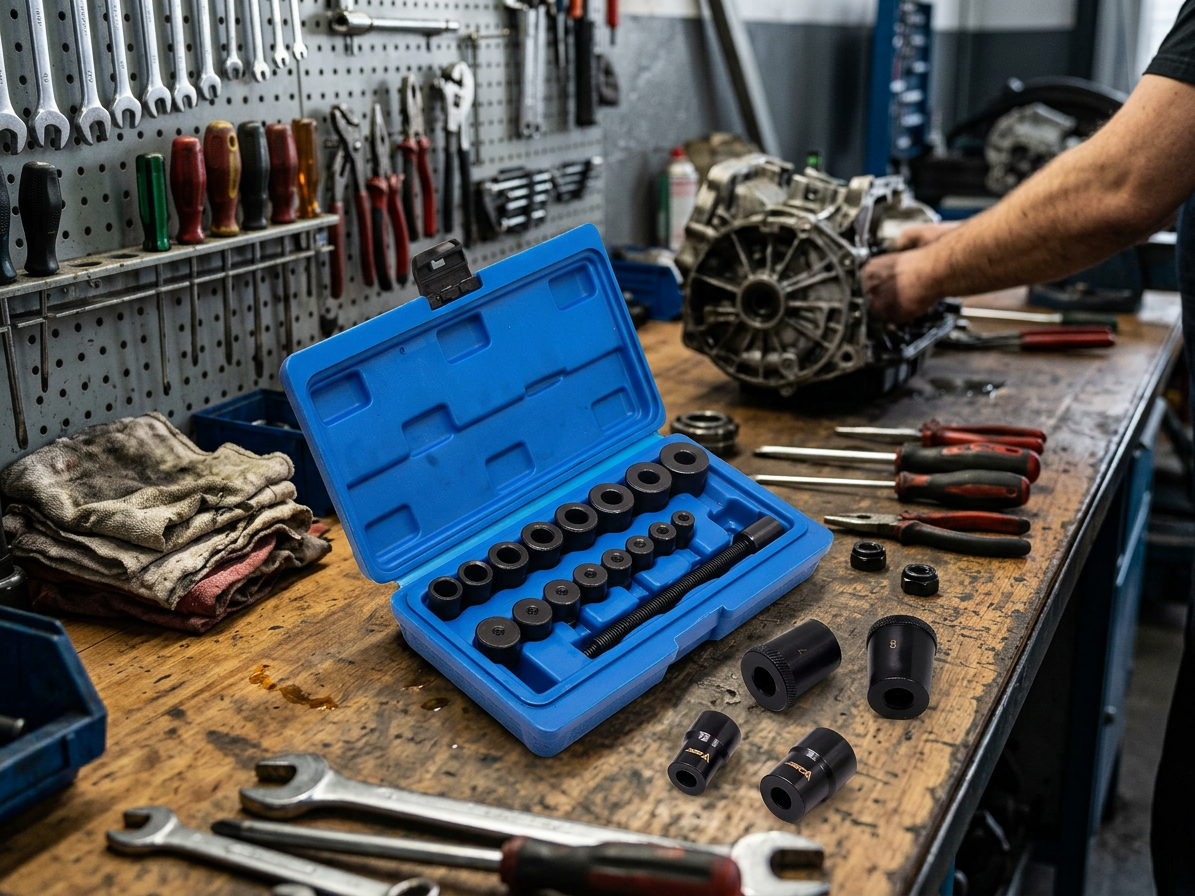

Autoservisy, mechanici a domácí dílny
Sada ASTA A-17UCA je určena pro autoservisy, mechaniky, opraváře i technicky zdatné domácí uživatele, kteří montují nebo vyměňují spojku. Uplatní se při práci na širokém výběru osobních vozidel uvedených v kompatibilitě, pokud rozměry adaptéru odpovídají konkrétní aplikaci.
Rozsah sady ocení zejména dílny, které servisují více značek a potřebují mít k dispozici několik velikostí v jednom organizovaném kompletu. Před objednáním i použitím je však vhodné porovnat skutečné rozměry spojky a centrovacího otvoru s dodávanými adaptéry.
Použití
Výběr správného adaptéru před montáží
Nejprve ověřte rozměry otvoru spojkové lamely a středu setrvačníku nebo klikové hřídele. Zvolte odpovídající kónický adaptér, případně adaptér pro centrování klikové hřídele, nasaďte jej na unašeč a vložte přípravek do středu spojkové sestavy.
Po nastavení lamely do osy přidržte sestavu v požadované poloze a dokončete montáž přítlačného talíře podle pokynů pro konkrétní vozidlo. Nepoužívejte adaptér, který rozměrově neodpovídá otvoru, a před uložením jednotlivé díly očistěte a vraťte do příslušných pozic v kazetě.
Důležité upozornění
Kompatibilitu ověřte podle skutečných rozměrů
Uvedený seznam značek představuje zamýšlené použití sady, nikoli automatickou kompatibilitu každého vozidla. Před prací vždy porovnejte rozměry vybraného adaptéru s konkrétní spojkovou lamelou, setrvačníkem a centrovacím otvorem klikové hřídele.
Sada je určena k vystředění spojky a nenahrazuje servisní postup výrobce vozidla. Při montáži postupujte opatrně, nepoužívejte nadměrnou sílu a dodržujte předepsané pokyny pro demontáž, montáž a dotažení spojkových součástí.
Doplňkové parametry
| Kategorie: | Přípravky na opravu a výměnu spojky a převodovky |
|---|---|
| EAN: | 5901832951957 |
