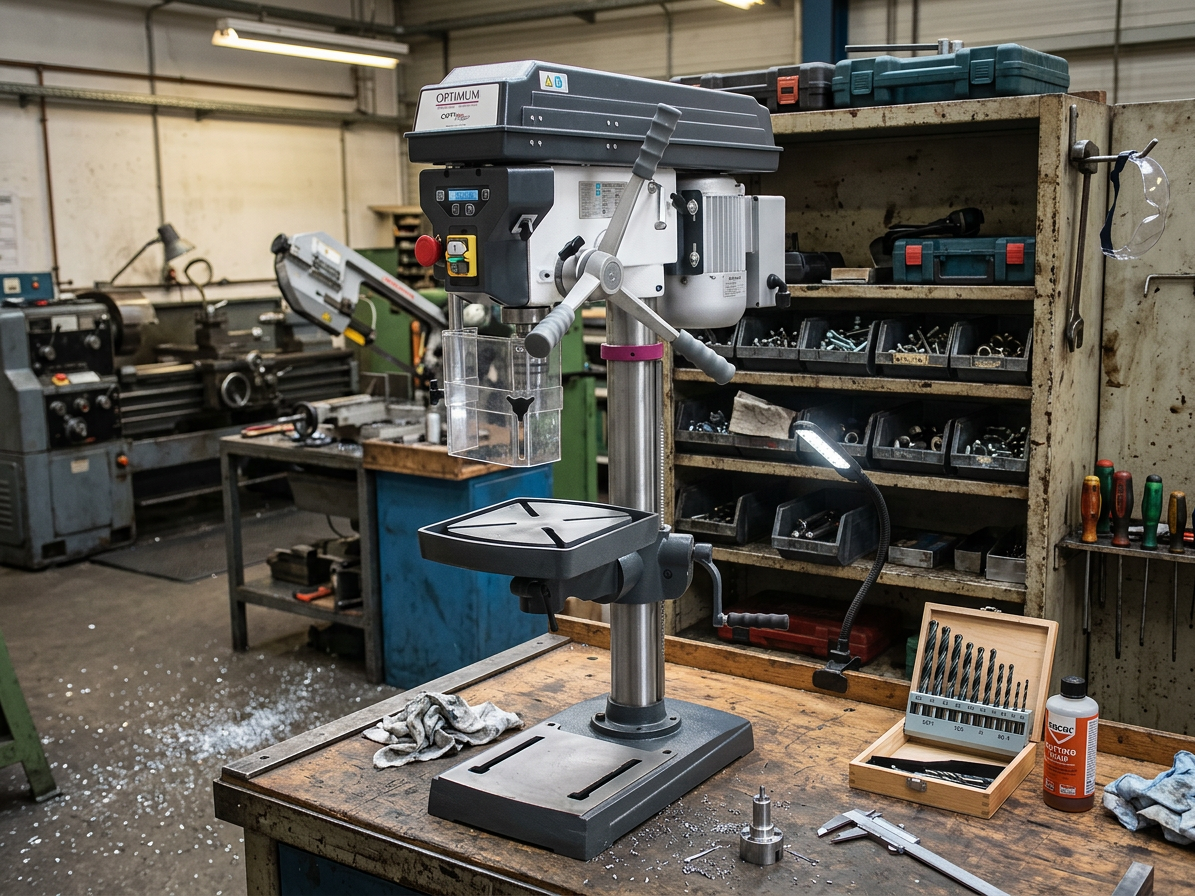

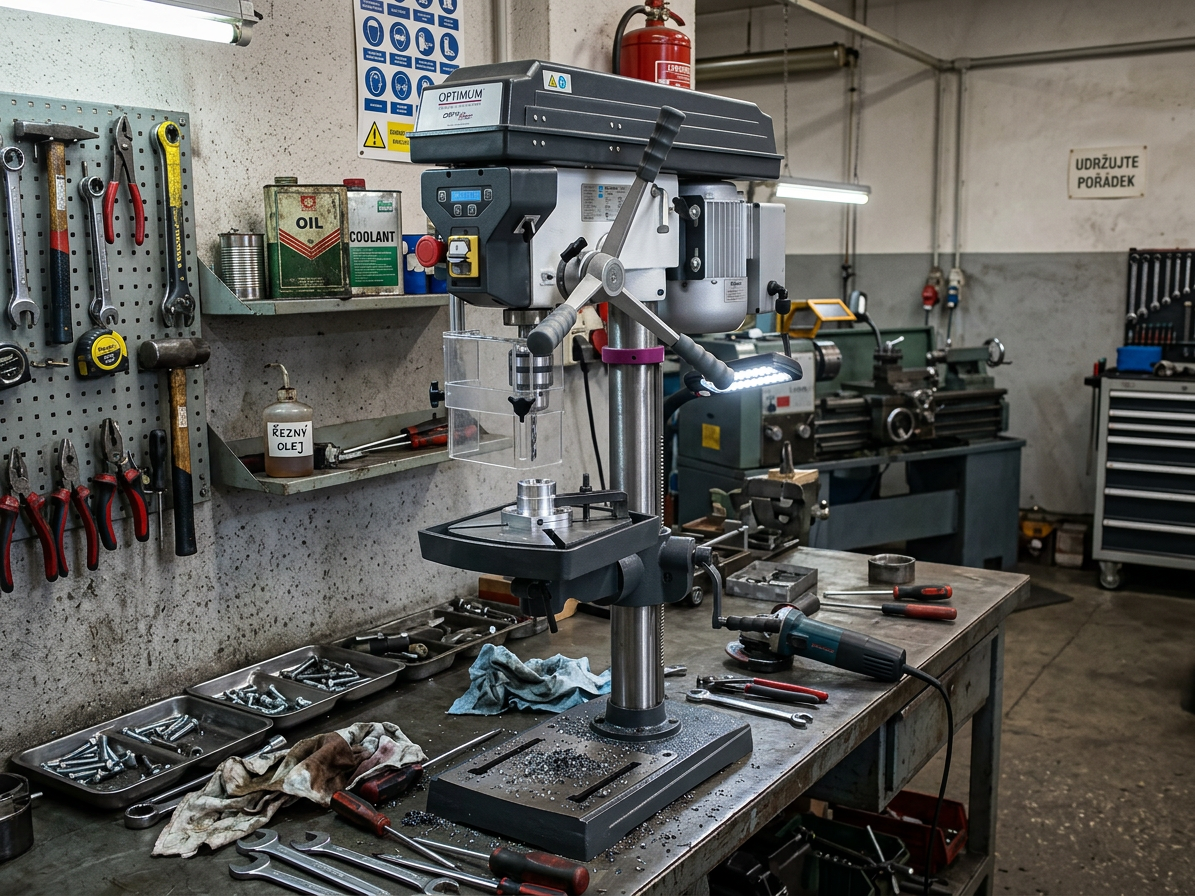

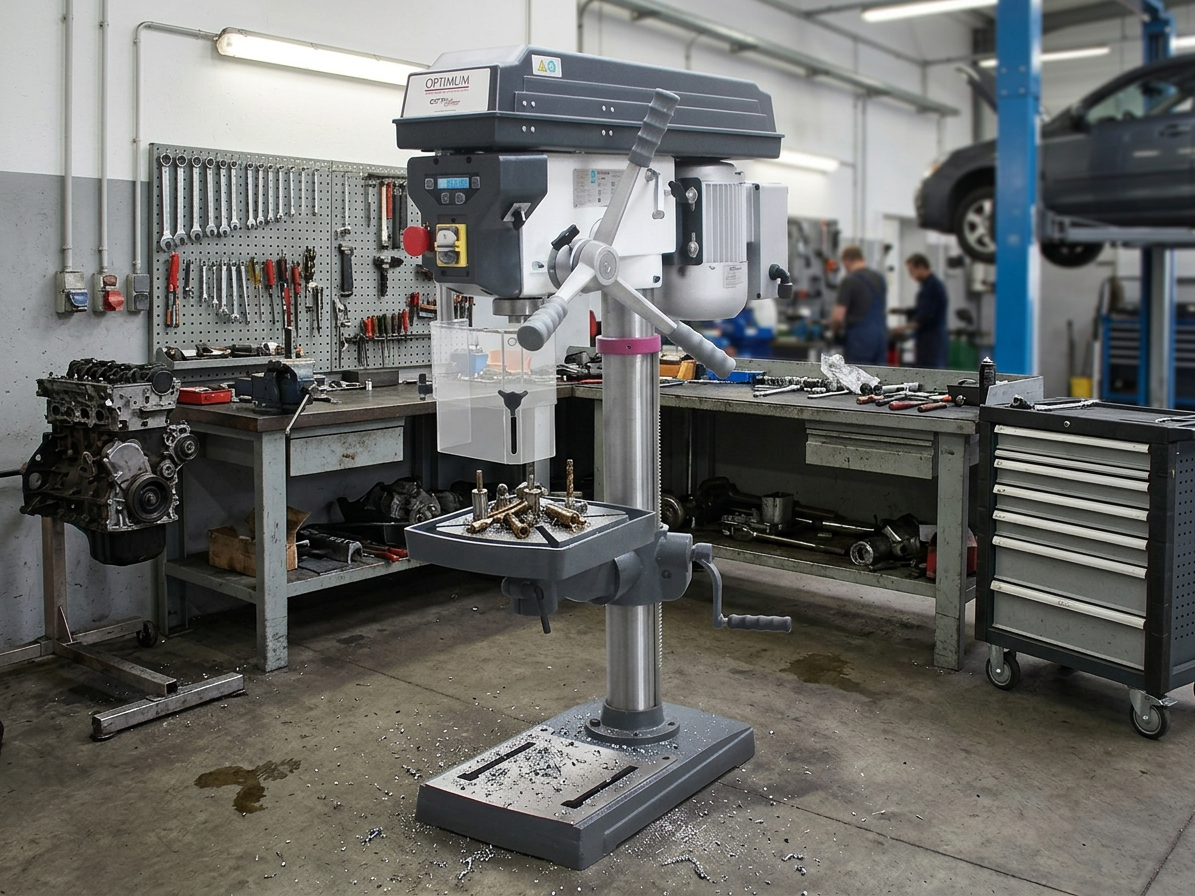

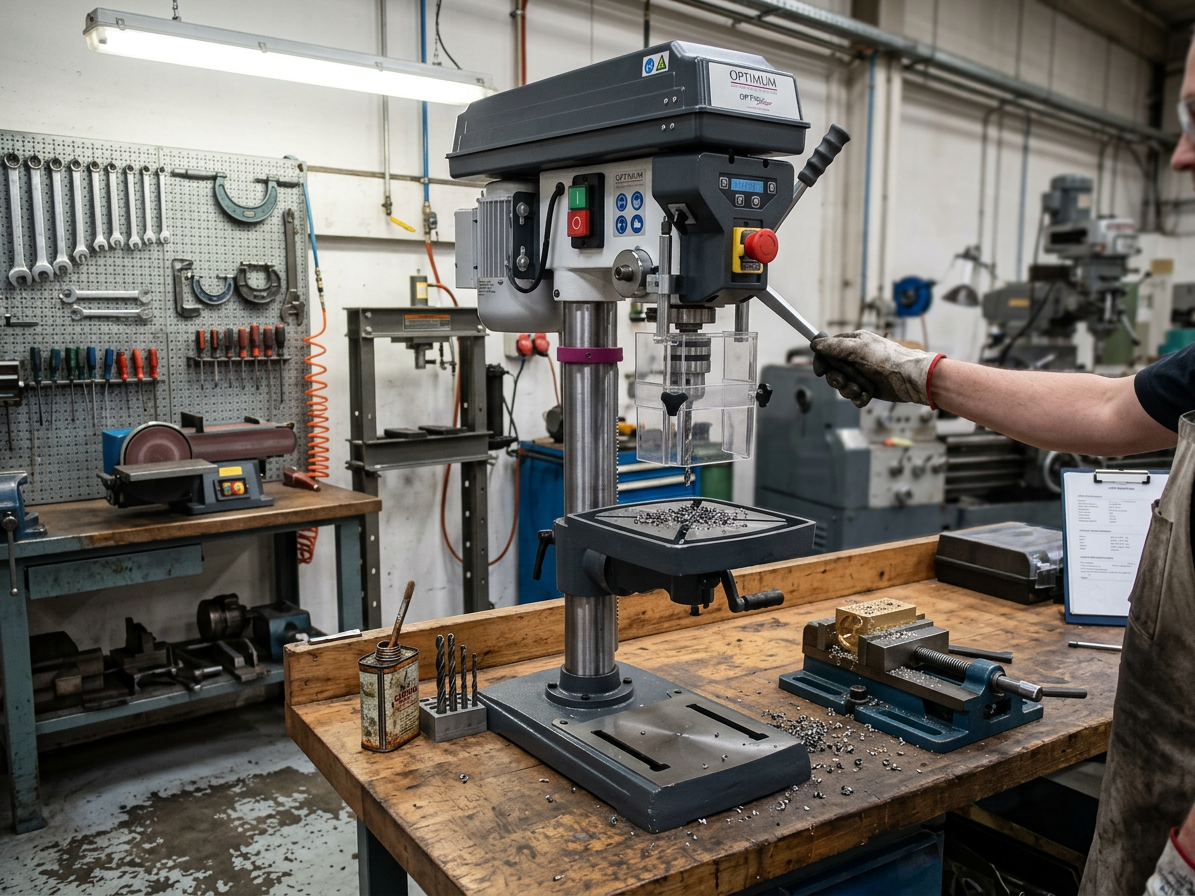

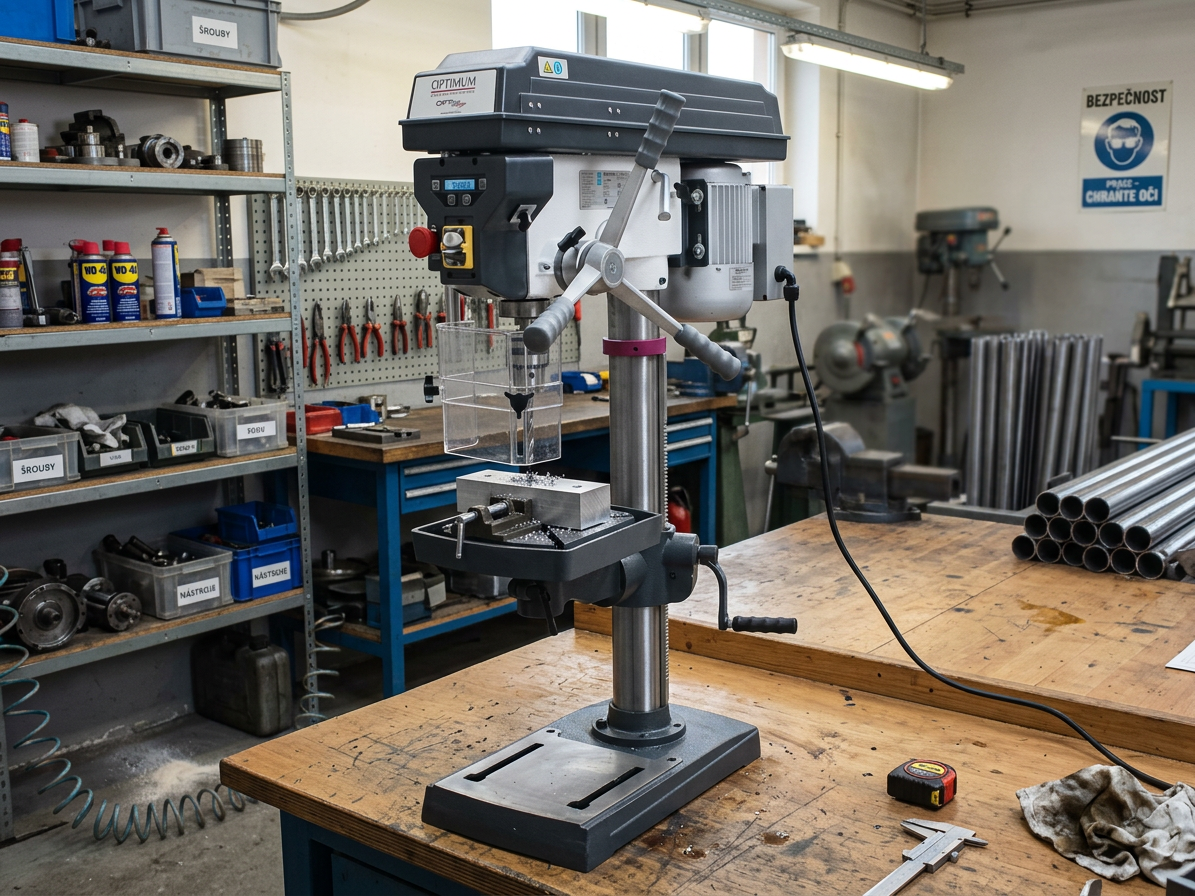

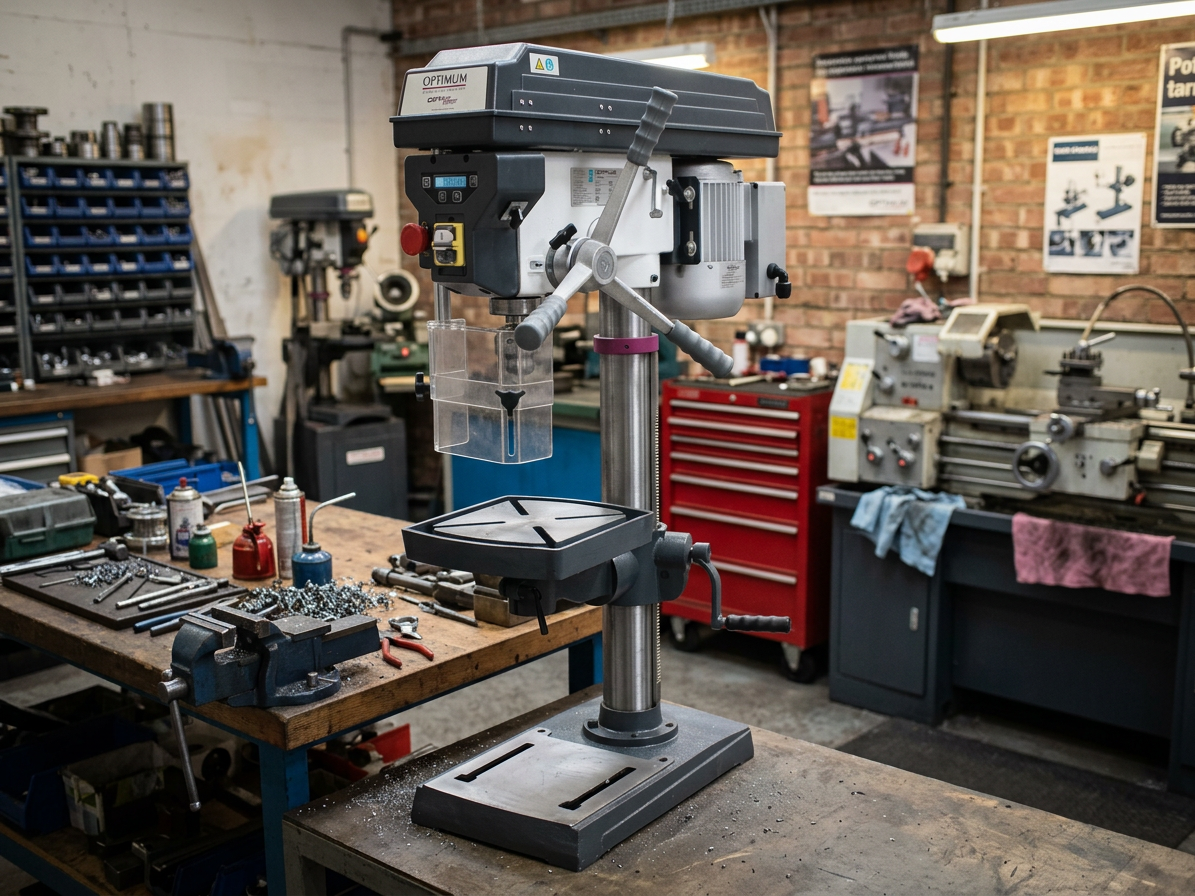

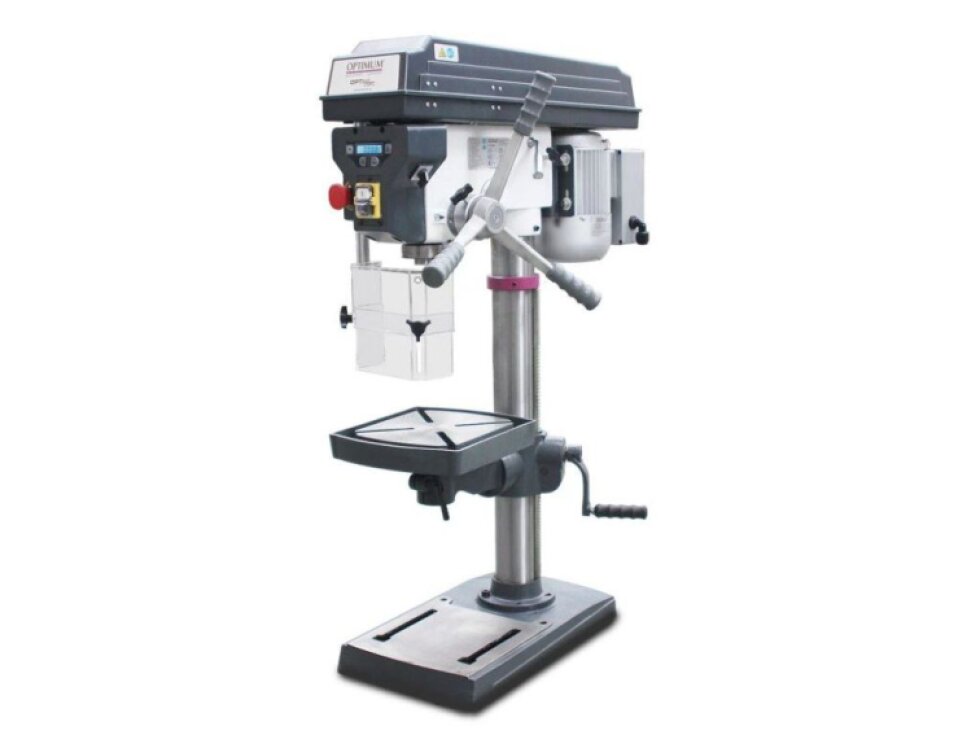

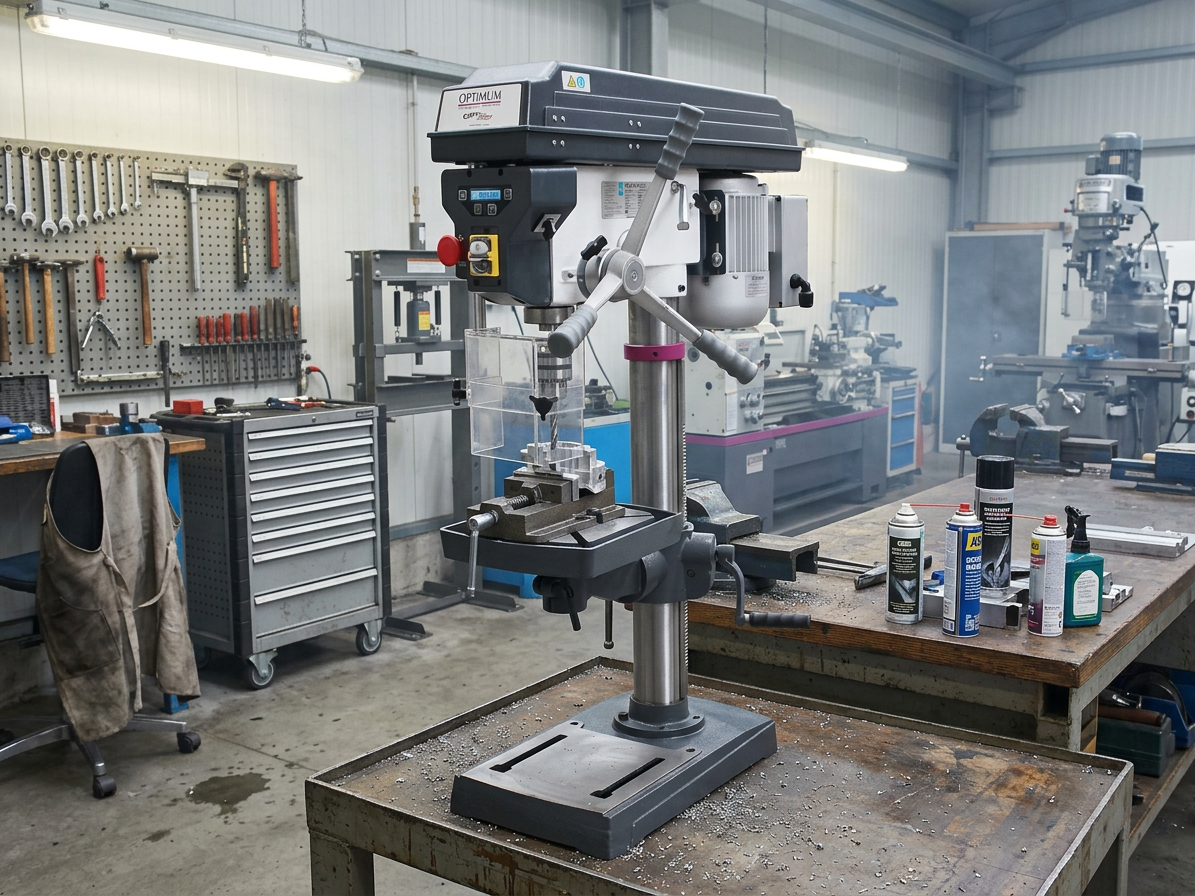

Stojanová vrtačka OPTIdrill D 23 Pro, 400 V, vrtání vlevo-vpravo
Stolní vrtačka s řemenovým pohonem a digitálním ukazatelem otáček a vrtací hloubky na vrtací hlavě.
Vrtací výkon trvalý | ocel: 20 mm
Vrtací výkon max. | ocel: 25 mm
Vrtací hloubka max.: 80 mm
Vyložení: 180mm
Rozměry pracovního stolu: 280×250mm
T-drážky | velikost drážky: 12 mm
Kužel vřetene: MK2
Otáčky: 200–2440ot/min
Plynulá změna otáček: Ne
Počet rychlostních stupňů: 12
Max. vzdálenost vřetene a stolu: 425 mm
Max. vzdálenost vřetene a základny: 610 mm
Úhel naklopení stolu vlevo/vpravo: 45 °až 45 °
Úhel otáčení vtacího stolu: 360 °
Průměr sloupu: 73 mm
Příkon: 750 W
Elektrické připojení: 400 V
Rozměry (š × v × h): 320×1010×650mm
Hmotnost: 66 kg
Stojanová vrtačka OPTIdrill D 23 Pro, 400 V
Přesné vrtání s levým i pravým chodem
Stojanová vrtačka OPTIdrill D 23 Pro je dílenský stroj s řemenovým pohonem určený pro přesné vrtání do oceli a dalších materiálů. Nabízí vrtací výkon až 25 mm, maximální hloubku 80 mm a kužel vřetene MK2.
Praktickou výbavu tvoří digitální ukazatel otáček a vrtací hloubky umístěný na vrtací hlavě. Elektrické připojení 400 V, robustní pracovní stůl a možnost vrtání vlevo i vpravo rozšiřují využití v dílně a při servisních pracích.
Vrtání do oceli až 25 mm
Dostatečná kapacita pro běžné dílenské práce
Vrtačka zvládá trvalý vrtací výkon do oceli 20 mm a maximální vrtací výkon 25 mm. Maximální vrtací hloubka činí 80 mm, takže zařízení lze využít pro zhotovování otvorů při výrobě, opravách i údržbě kovových součástí.
Vyložení 180 mm určuje vzdálenost mezi osou vřetene a sloupem, a tím i prostor dostupný pro obrobek. Při výběru konkrétní práce je důležité zohlednit nejen průměr vrtáku, ale také rozměry a bezpečné upnutí obráběného materiálu.
12 rychlostních stupňů, 200–2440 ot/min
Volba otáček podle použitého nástroje
Řemenový pohon nabízí 12 rychlostních stupňů v rozsahu 200 až 2440 otáček za minutu. Otáčky se nenastavují plynule, ale volí se mezi dostupnými stupni. Rozsah umožňuje přizpůsobit chod vrtačky rozdílnému průměru vrtáku a charakteru obrábění.
Digitální ukazatel otáček na vrtací hlavě usnadňuje kontrolu aktuálního nastavení. Stejné umístění digitálního ukazatele vrtací hloubky pomáhá sledovat postup práce a opakovat otvory s požadovanou hloubkou bez nutnosti spoléhat pouze na odhad.
Pracovní stůl 280 × 250 mm s T-drážkami
Stabilní plocha pro upnutí obrobku
Pracovní stůl o rozměrech 280 × 250 mm poskytuje prostor pro uložení vrtaného materiálu. T-drážky o velikosti 12 mm umožňují použití vhodného upínacího příslušenství a usnadňují pevné zajištění obrobku při vrtání.
Stůl lze naklopit vlevo i vpravo v rozsahu 45° až 45° a otočit o 360°. Tato možnost pomáhá při práci s šikmými otvory nebo při nastavování vhodné polohy materiálu. Před vrtáním je nutné zkontrolovat správné nastavení a bezpečné upevnění stolu.
Digitální ukazatel otáček a hloubky
Snadnější kontrola pracovních hodnot
Digitální zobrazení přímo na vrtací hlavě zpřehledňuje ovládání stroje. Obsluha může průběžně sledovat nastavené otáčky a vrtací hloubku v místě, kde probíhá nastavení i samotná práce, což podporuje přesnější a lépe kontrolovatelný postup.
Ukazatel hloubky je užitečný zejména při opakovaném vrtání více otvorů. Umožňuje lépe dodržet stejnou hloubku v rámci jedné operace. Výsledná přesnost však závisí také na správném upnutí, vedení obrobku, vhodném vrtáku a zvolených otáčkách.
Kužel vřetene MK2 a levý i pravý chod
Praktické provedení pro různorodé operace
Vřeteno je vybaveno kuželem MK2, který určuje kompatibilitu používaného upínacího nebo vrtacího příslušenství. Před nákupem a použitím proto ověřte, zda je zvolené příslušenství určeno pro tento typ kužele a zda odpovídá požadovanému pracovnímu rozsahu.
Možnost vrtání vlevo i vpravo rozšiřuje pracovní možnosti stroje. Směr otáčení je třeba volit podle konkrétní operace a použitého nástroje. Přepínání provádějte pouze v souladu s bezpečným provozem zařízení a nikdy při běžícím vřetenu.
400 V a příkon 750 W
Stroj pro vybavenou dílnu
OPTIdrill D 23 Pro je určena k elektrickému připojení 400 V a její příkon činí 750 W. Před instalací ověřte, zda elektrická síť, jištění a připojení odpovídají požadavkům zařízení. Připojení by měla provést osoba s odpovídající odbornou způsobilostí.
Hmotnost 66 kg a rozměry 320 × 1010 × 650 mm je nutné zohlednit při umístění v dílně, při manipulaci i při přípravě pracovního prostoru. Pro bezpečný provoz zajistěte stabilní ustavení stroje a dostatek místa pro obsluhu a manipulaci s obrobkem.
Technické informace a použití v dílně
Co ověřit před nákupem a uvedením do provozu
| Vrtací výkon trvalý do oceli | 20 mm |
|---|---|
| Maximální vrtací výkon do oceli | 25 mm |
| Maximální vrtací hloubka | 80 mm |
| Vyložení | 180 mm |
| Pracovní stůl | 280 × 250 mm |
| T-drážky | 12 mm |
| Kužel vřetene | MK2 |
| Otáčky | 200–2440 ot/min |
| Rychlostní stupně | 12 |
| Max. vzdálenost vřetene a stolu | 425 mm |
| Max. vzdálenost vřetene a základny | 610 mm |
| Úhel naklopení stolu | 45° vlevo až 45° vpravo |
| Úhel otočení vrtacího stolu | 360° |
| Průměr sloupu | 73 mm |
| Příkon | 750 W |
| Elektrické připojení | 400 V |
| Rozměry š × v × h | 320 × 1010 × 650 mm |
| Hmotnost | 66 kg |
Vrtačka je vhodná pro dílny, servisní pracoviště, kovovýrobu a technicky zaměřené uživatele, kteří potřebují stojanové zařízení s nastavitelnými otáčkami, digitální kontrolou a možností obousměrného chodu. Před použitím vždy zkontrolujte upnutí obrobku, nástroje a správné nastavení stolu.
