Sada nástrojů na krimpování PEX trubek 16-32 mm - Genborx HHLG-1632M
Sada nástrojů na krimpování – lisování PEX trubek 16-32 mm, včetně řezačky na trubky – Genborx HHLG-1632M
Určeno k lisování vícevrstvých PE-X a PEX-AL-PEX trubek pomocí axiálního lisování.
Sada obsahuje všechny potřebné nástroje: přípravek na rozšiřování konců trubek, řezačku trubek a ruční hydraulický lisovací nástroj.
Lisování – krimpování spoje probíhá rychle, přesně a trvale bez nutnosti svařování, pájení nebo lepení.
Při montáži / spojování PEX trubek se nejprve na trubku nasune montážní kroužek, pomocí přípravku pro rozšiřování konců trubek (expandéru) se konec trubky rozšíří tak, aby umožňoval zasunutí fitinky, následuje nalisování kroužku na fitinku a vytvoření těsného, bezpečného spojení s prakticky neomezenou životností.
Kvalitní hydraulika umožňuje lisování vyšším tlakem a je tudíž bezpečnější než pomocí ručních lisovacích kleští.
Sada obsahuje 2 velikosti lisovacích čelistí, které se vyměňují snadno a jednoduše.
Dodáváno v praktickém plastovém kufříku, kde má každý nástroj své místo.
Technické údaje:
· Rozevření kleští: 45 mm
· Krimpovací rozsah: 16-32 mm
· Rozměry kufru: 470 x 370 x 90 mm
· Hmotnost sady: 5,5 kg
Sada obsahuje:

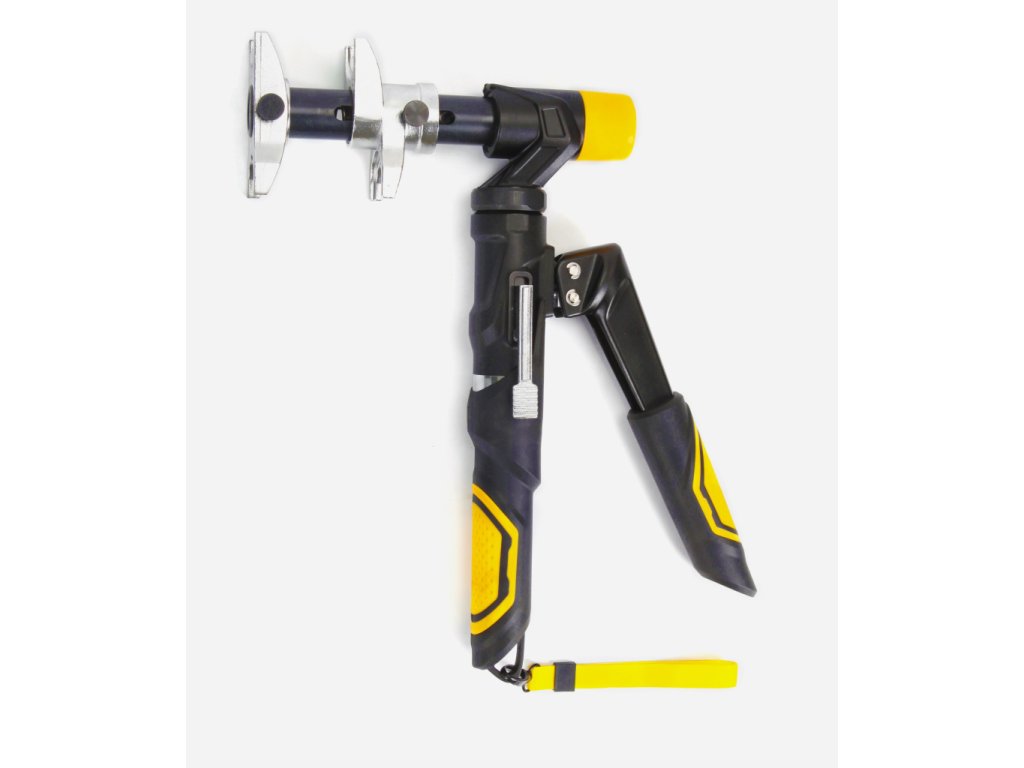

· 1x Ruční hydraulický axiální lisovací nástroj
· 2x Lisovací čelisti: 16-20 mm, 25-32 mm

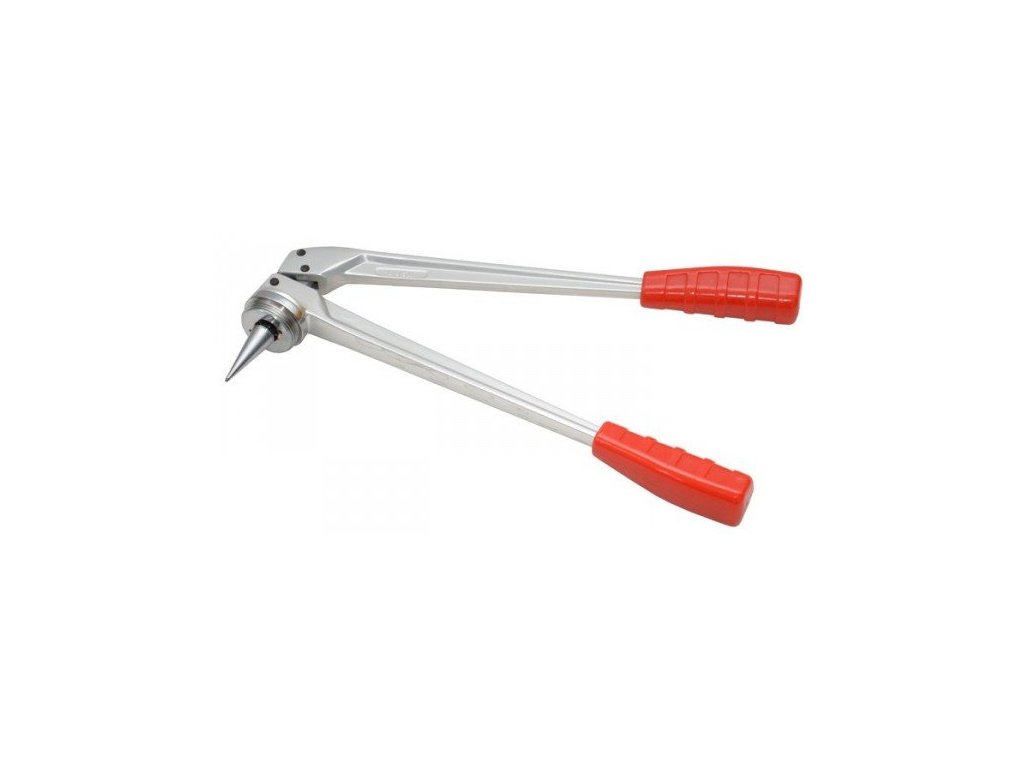

· 1x Ruční nástroj – expandér pro rozšiřování konců trubek
· 3x Roztahovací hlavice 16x2,2 mm, 20x2,8 mm, 25x3,5 mm, 32x4,4 mm
· 1x Řezačka trubek
Sada na krimpování PEX trubek 16–32 mm
Hydraulické lisování bez svařování a pájení
Sada Genborx HHLG-1632M je určena k axiálnímu krimpování vícevrstvých PE-X a PEX-AL-PEX trubek v rozměrech 16 až 32 mm. Ruční hydraulický lisovací nástroj vytváří přesný a trvalý spoj bez svařování, pájení nebo lepení.
Praktické provedení kombinuje hydraulický lis, expandér, rozšiřovací hlavice a řezačku trubek. Díky kompletnímu vybavení lze připravit trubku, osadit fitinku a nalisovat montážní kroužek s využitím vhodné čelisti.
Technické informace
Rozsah lisování 16–32 mm a rozevření 45 mm
Hydraulický mechanismus umožňuje lisování vyšším tlakem než běžné ruční lisovací kleště. Dvě velikosti vyměnitelných lisovacích čelistí pokrývají rozsah 16–32 mm a lze je vyměnit snadno podle použitého rozměru trubky.
| Model | Genborx HHLG-1632M |
|---|---|
| Krimpovací rozsah | 16–32 mm |
| Rozevření kleští | 45 mm |
| Rozměry kufru | 470 × 370 × 90 mm |
| Hmotnost sady | 5,5 kg |
Rozšiřovací hlavice jsou určeny pro trubky 16 × 2,2 mm, 20 × 2,8 mm, 25 × 3,5 mm a 32 × 4,4 mm. Před použitím vždy zkontrolujte skutečný rozměr a tloušťku stěny trubky i kompatibilitu použité fitinky.
Obsah balení
Kompletní výbava pro přípravu a lisování spoje
V kufříku najdete ruční hydraulický axiální lisovací nástroj, ruční expandér pro rozšiřování konců trubek, řezačku trubek a potřebné lisovací i roztahovací prvky. Uspořádání v plastovém kufříku usnadňuje přenášení a udržuje nástroje přehledně uložené.
- 1× ruční hydraulický axiální lisovací nástroj
- 2× lisovací čelisti: 16–20 mm a 25–32 mm
- 1× ruční expandér
- 4× roztahovací hlavice: 16 × 2,2 mm, 20 × 2,8 mm, 25 × 3,5 mm a 32 × 4,4 mm
- 1× řezačka trubek
- 1× plastový kufřík
Hlavní výhody
Rychlá práce s přesným a trvalým výsledkem
Krimpování probíhá bez otevřeného ohně a bez nutnosti svařování, pájení nebo lepení. Lisovaný spoj vzniká mechanickým nalisováním montážního kroužku na fitinku, což zjednodušuje montáž vícevrstvých PEX trubek při instalaci nebo opravách.
Hydraulické ovládání pomáhá vyvinout vyšší lisovací tlak a usnadňuje práci ve srovnání s klasickými ručními kleštěmi. Výměnné čelisti umožňují použít jednu sadu pro více běžných průměrů a přiložená řezačka zrychluje přípravu materiálu.
Jak sada funguje
Rozšíření trubky, vložení fitinky a nalisování kroužku
Při montáži se na trubku nejprve nasune montážní kroužek. Konec trubky se následně pomocí expandéru a odpovídající roztahovací hlavice rozšíří tak, aby bylo možné vložit fitinku. Po správném usazení se kroužek hydraulickým lisem nalisuje na fitinku.
Pro koho je sada vhodná? Především pro instalatéry, řemeslníky, servisní pracovníky a domácí dílny, které pracují s vícevrstvými PE-X nebo PEX-AL-PEX trubkami. Rozsah čelistí usnadňuje práci s několika rozměry bez nutnosti pořizovat samostatný lis pro každou velikost.
Použití
Praktický postup při spojování PEX trubek
Trubku nejprve uřízněte řezačkou čistě a kolmo. Na připravený konec nasaďte montážní kroužek, zvolte hlavici podle rozměru trubky a expandérem konec postupně rozšiřte. Poté zasuňte fitinku do trubky a ověřte její správné usazení.
Nakonec vyberte lisovací čelist odpovídající rozměru spoje a kroužek nalisujte hydraulickým nástrojem. Před zahájením práce zkontrolujte, zda rozměr hlavice, čelisti, trubky, kroužku a fitinky vzájemně odpovídá. Po dokončení vizuálně ověřte vytvořený spoj.
Důležité upozornění
Správná velikost je podmínkou bezpečného spoje
Sada je určena pro axiální lisování vícevrstvých PE-X a PEX-AL-PEX trubek v uvedeném rozsahu 16–32 mm. Nepoužívejte nástroj s nesprávnou čelistí nebo rozšiřovací hlavicí. Před lisováním ověřte rozměr trubky, její tloušťku stěny, typ montážního kroužku a kompatibilitu fitinky.
Pracujte s čistě a kolmo připraveným koncem trubky a dbejte na správné zasunutí fitinky. Nesprávně zvolená součást nebo nedostatečné usazení může ovlivnit kvalitu spoje. Dodržujte také pokyny platné pro konkrétní potrubní systém a použité fitinky.
Často kladené otázky
Co sada obsahuje a jaký rozsah pokrývá?
Je sada vhodná pro všechny PEX trubky? Je určena pro vícevrstvé PE-X a PEX-AL-PEX trubky v rozsahu 16–32 mm. Kompatibilitu vždy ověřte podle konkrétního potrubního systému a fitinek.
Jaké lisovací čelisti jsou součástí balení? Dodávají se čelisti pro rozsahy 16–20 mm a 25–32 mm. Snadno se vyměňují podle rozměru použitého spoje.
Obsahuje sada také expandér a řezačku? Ano. Balení obsahuje ruční expandér, čtyři roztahovací hlavice a řezačku trubek.
Je hydraulický lis ruční? Ano, jde o ruční hydraulický axiální lisovací nástroj s rozevřením kleští 45 mm.
Proč si vybrat tuto sadu?
Genborx HHLG-1632M spojuje nástroje pro řezání, rozšiřování i hydraulické lisování PEX trubek v jednom kufříku. Nabízí rozsah 16–32 mm a praktickou výbavu pro montážní i servisní práce.
