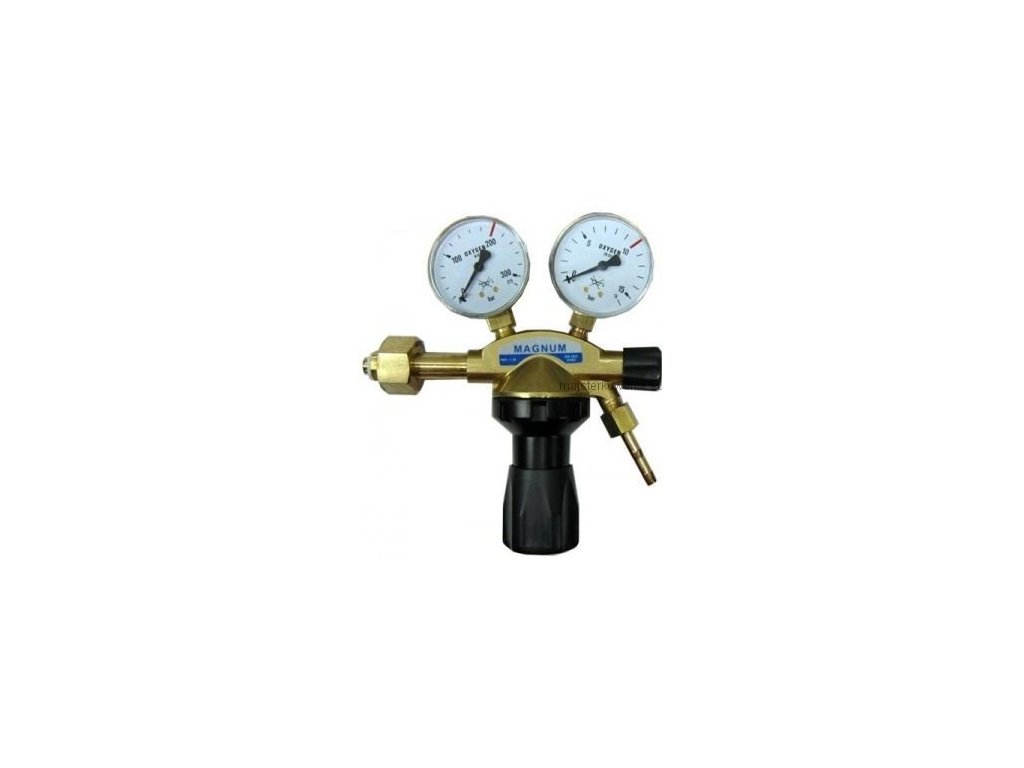

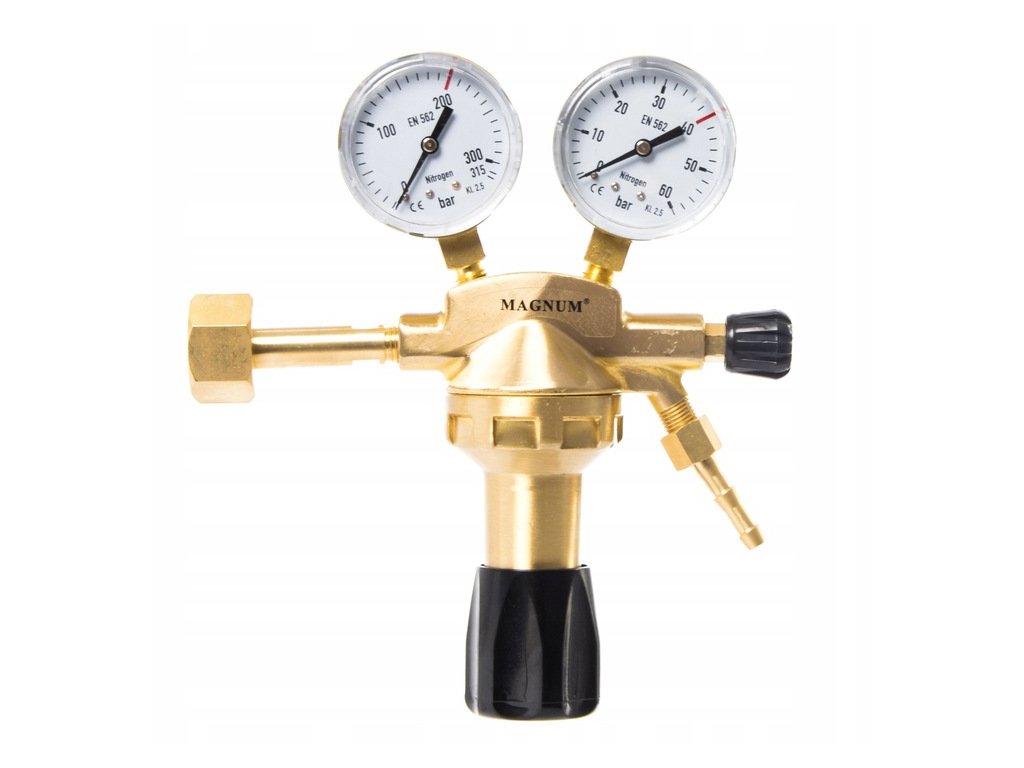

Redukční ventil S80 DUSÍK, závit W24,32, 40 bar
Redukční ventil „redukčák“ pro svařovací aparaturu S80 dusík
Technické parametry:
- druh plynu: Dusík
- max. vstupní tlak 200 bar / 20 MPa
- max. výstupní tlak: 40 bar / 4 MPa
- max. kapacita: 40 m3 / h
- závit na připojení k láhvi: W24,32 X 1/14
- závit matice 1/4“
- připojení na hadici: průměr 6,3 mm
Redukční ventil S80 pro dusík, 40 bar
Přesná regulace tlaku při práci s dusíkem
Redukční ventil S80 je určen pro regulaci tlaku dusíku z tlakové lahve při použití ve svařovací aparatuře a dalších vhodných technických aplikacích. Umožňuje snížit tlak plynu ze vstupní hodnoty až 200 bar na nastavitelný výstupní tlak do 40 bar.
Pro připojení k tlakové lahvi využívá závit W24,32 × 1/14. Výstup je zakončen maticí se závitem 1/4" a připojením na hadici o průměru 6,3 mm, takže lze ventil napojit na odpovídající rozvod nebo hadici.
Technické údaje do 200 bar
Parametry pro správný výběr regulátoru
| Druh plynu | Dusík |
|---|---|
| Maximální vstupní tlak | 200 bar / 20 MPa |
| Maximální výstupní tlak | 40 bar / 4 MPa |
| Maximální kapacita | 40 m³/h |
| Závit připojení k láhvi | W24,32 × 1/14 |
| Závit matice | 1/4" |
| Připojení na hadici | Průměr 6,3 mm |
Uvedené hodnoty představují maximální parametry ventilu. Před připojením vždy porovnejte druh plynu, závit tlakové lahve, požadovaný výstupní tlak a rozměr používané hadice.
Připojení k tlakové lahvi
Závit W24,32 × 1/14 pro odpovídající láhve
Ventil je vybaven připojením k tlakové lahvi se závitem W24,32 × 1/14. Tento údaj je rozhodující pro kompatibilitu s lahví, proto jej před nákupem pečlivě porovnejte s označením ventilu nebo připojovací armatury používané lahve.
Při montáži musí být všechny spojovací části čisté, nepoškozené a správně usazené. Ventil nepřipojujte násilím ani nepoužívejte nevhodné redukce. Po zapojení zkontrolujte těsnost sestavy postupem vhodným pro tlakové plynové rozvody.
Výstup pro hadici 6,3 mm
Praktické napojení na odpovídající rozvod plynu
Výstupní část ventilu je určena pro připojení hadice o průměru 6,3 mm. Při výběru hadice a dalších komponentů ověřte, zda odpovídají použití s dusíkem a zda jsou dimenzované na tlak, který budete na výstupu skutečně používat.
Závit matice na výstupní straně je 1/4". Tato informace usnadňuje výběr navazujícího příslušenství, avšak sama o sobě neurčuje kompatibilitu celé sestavy. Rozhodující je také provedení protikusu, hadicové připojení a tlaková odolnost všech částí.
Regulace dusíku až do 40 bar
Vhodné řešení pro řízený výstupní tlak
Redukční ventil upravuje tlak plynu z tlakové lahve na hodnotu nastavenou pro navazující zařízení. Maximální výstupní tlak činí 40 bar / 4 MPa, zatímco maximální vstupní tlak může dosahovat 200 bar / 20 MPa.
Maximální kapacita ventilu je 40 m³/h. Skutečný průtok závisí na nastavení, podmínkách provozu a vlastnostech připojeného systému. Maximální hodnota proto nemusí představovat běžný pracovní průtok pro každou konkrétní aplikaci.
Využití ve svařovací aparatuře
Dusíkový redukčák pro technické provozy
Ventil S80 je určen pro použití s dusíkem ve svařovací aparatuře a v dalších zařízeních, která vyžadují regulovaný přívod tohoto plynu. Uplatní se tam, kde je třeba propojit tlakovou láhev s hadicí nebo navazujícím rozvodem.
Před použitím ověřte, zda parametry ventilu odpovídají konkrétnímu zařízení. Zkontrolujte zejména druh plynu, typ lahvového závitu, požadovaný výstupní tlak, průtok a způsob připojení hadice. Nepoužívejte jej pro jiné plyny bez příslušného potvrzení kompatibility.
Bezpečné použití tlakového ventilu
Kontrola připojení před uvedením do provozu
Práce s tlakovým plynem vyžaduje odpovídající vybavení a dodržení bezpečných pracovních postupů. Před připojením zkontrolujte stav závitů, těsnicích ploch, matice, výstupu i hadice. Poškozené nebo znečištěné části nepoužívejte a spoj neutahujte nepřiměřenou silou.
Ventil používejte pouze s dusíkem a v mezích uvedených parametrů. Nepřekračujte maximální vstupní tlak 200 bar, výstupní tlak 40 bar ani kapacitu 40 m³/h. Při práci zajistěte láhev proti převržení a dodržujte pokyny pro manipulaci s tlakovými lahvemi.
Pro koho je ventil S80 vhodný
Praktická volba pro dílnu a servis
Tento redukční ventil je vhodný pro autoservisy, svařovací dílny, technické provozy i domácí dílny, které pracují s dusíkem a potřebují připojit tlakovou láhev k zařízení nebo hadicovému rozvodu. Přínosem je kombinace vysokého vstupního rozsahu a výstupu do 40 bar.
Před objednáním si ověřte především kompatibilitu závitu W24,32 × 1/14 s používanou lahví a návaznost výstupního závitu 1/4" na vaše příslušenství. Pokud rozměry nebo tlakové požadavky sestavy neznáte, konzultujte výběr s odborníkem.
Doplňkové parametry
| Kategorie: | Svářecí technika: vybavení pro svařování, pájení |
|---|---|
| EAN: | 2990381036164 |
| Položka byla vyprodána… | |
