Nýtovací sada na rozvodové řetězy Mercedes SIMPLEX a DUPLEX - QUATROS QS10855A
Nýtovací sada na rozvodové řetězy Mercedes SIMPLEX a DUPLEX – QUATROS QS10855A
Sada je navržena pro roznýtování a nýtování rozvodových řetězů SIMPLEX a DUPLEX s čepy o průměru 3 mm nebo 4 mm. Sada obsahuje také dočasné spoje rozvodových řetězů, které usnadňují práci.
Použití pro motory MERCEDES:
• 1.7 CDi - 668.94; 668.941; 668.942 (98-05)
• 2.1 CDi - 646.811; 646.812 (07-14); 646.82; 646.821; 646.951; 646.961 (03-10); 646.962 (00-12); 646.963 (00-12); 646.966 (00-09)
• 2.2 CDi - 611.96 (98-01); 611.961 (98-03); 611.962 (00-08)
• 2.7 CDi - 612.961 (98-03); 612.962 (00-08); 612.965 (00-15); 612.967 (02-09); 647.961 (03-10)
• 3.0 CDi - 642.83 (07-14); 642.832 (07-14); 642.834 (07-14); 642.836; 642.838; 642.85; 642.852 (09-15); 642.853; 642.854; 642.856; 642.858 (11-14); 642.862; 642.868 (05-13); 642.886 (00-15); 642.91 (00-08); 642.92 (05-11); 642.921 (03-10); 642.922 (05-11); 642.93 (05-13); 642.932 (05-13); 642.96; 642.961 (07-14); 642.97; 642.98 (00-15)
• 3.2 CDi - 613.96 (99-06); 613.961 (98-03); 648.96 (99-06); 648.961 (03-10)
• 3.9 CDi - 628.96 (99-06); 628.961 (03-10)
• 4.0 CDi - 628.962 (00-15); 629.91 (03-10); 629.911 (05-13)
Použití pro motory CHRYSLER:
• 2.2D CRD (02-09)
• 3.0D CRD (05-11)
Použití pro motory JEEP:
• 2.7D CRD (01-11)
• 3.0D CRD (01-11)

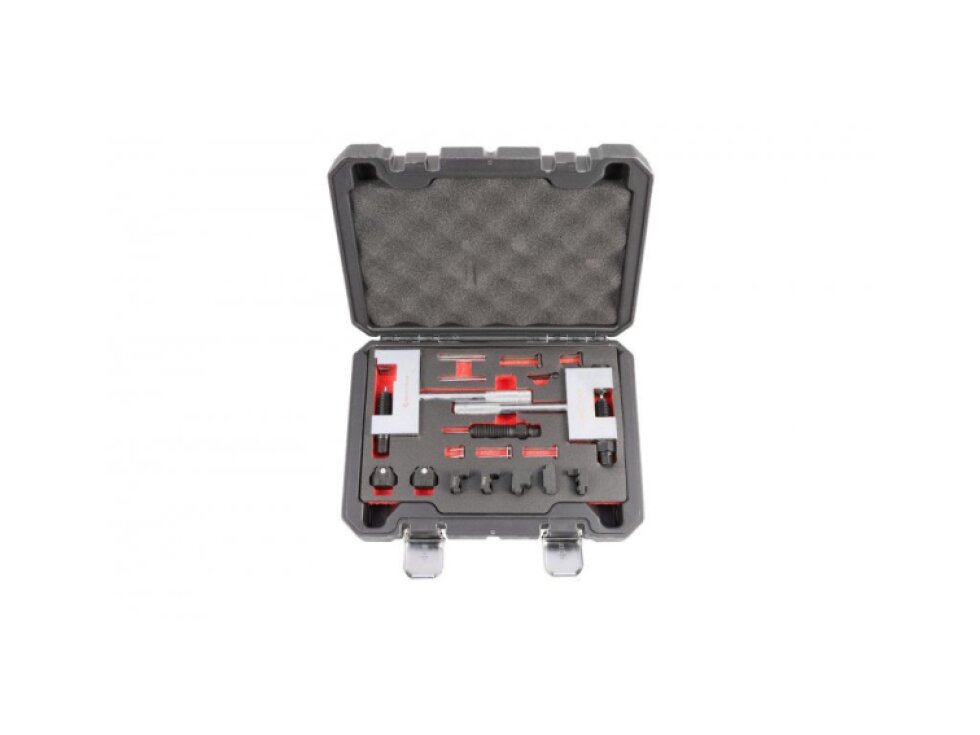

Obsah sady:
• 1x OEM 602589023300 - Nástroj na oddělování řetězu 3+4 mm
• 1x OEM 602589003900 - Nástroj na nýtování řetězu 3+4 mm
• 1x OEM 602589056300 - Oddělovač a pilotní šroub 4 mm
• 2x OEM 602589046301 - Čep na odstranění článku (náhradní díly)
• 1x OEM 602589026300 - Dočasný spojovací článek
• 1x OEM 602589024000 - Dočasný navlékací článek
• 1x OEM 602589026300 - Přítlačný díl 3+4 mm pro montáž
• 1x OEM 602589036300 - Přítlačný díl 4 mm pro nýtování
• 1x OEM 103589016300 - Přítlačný díl 3 mm pro nýtování
• 1x OEM 103589016300 - Vodicí lišta 4 mm pro nýtování simplex
• 1x OEM 602589026300 - Vodicí lišta 3+4 mm pro montáž
• 1x OEM 112589069300 - Vodicí lišta 4 mm pro nýtování duplex
• Přítlačná čelist na nýtování, 3 mm vodicí lišta, nýtování duplex
• Zajišťovací šroub
• Vnější destičky
Nýtovací sada na rozvodové řetězy Mercedes SIMPLEX a DUPLEX - QUATROS QS10855A
SKLAD_H0_B0_D1
Nýtovací sada pro rozvodové řetězy Mercedes
Rozevírání a spojování řetězů SIMPLEX i DUPLEX
QUATROS QS10855A je servisní nýtovací sada určená pro roznýtování a následné nýtování rozvodových řetězů SIMPLEX a DUPLEX. Umožňuje pracovat s řetězy opatřenými čepy o průměru 3 mm nebo 4 mm, což pokrývá uvedené aplikace motorů Mercedes, Chrysler a Jeep.
Sada je vhodná pro výměnu nebo opravu rozvodového řetězu bez nutnosti improvizovaného spojování. Součástí jsou také dočasné spojovací prvky, které usnadňují provlékání a dočasné zajištění řetězu během servisní práce. Správný postup vždy přizpůsobte konkrétnímu motoru a servisním pokynům.
Technické informace
Pro čepy o průměru 3 mm a 4 mm
| Značka | QUATROS |
|---|---|
| Model | QS10855A |
| Určení | Nýtování a roznýtování rozvodových řetězů |
| Typ řetězu | SIMPLEX a DUPLEX |
| Průměr čepu | 3 mm nebo 4 mm |
| Referenční označení | OEM 602589023300, 602589003900, 602589056300, 602589046301, 602589026300, 602589024000, 602589036300, 103589016300, 112589069300 |
Volba správného přítlačného dílu a vodicí lišty závisí na typu řetězu a průměru jeho čepu. Před zahájením práce proto porovnejte provedení sady s konkrétním rozvodovým řetězem.
Obsah balení
Nástroje, vodicí lišty a dočasné spojovací prvky
Sada obsahuje nástroje pro oddělení i nýtování řetězu a několik přítlačných a vodicích dílů pro různé pracovní operace. Jednotlivé součásti jsou určeny pro práci s čepy 3 mm a 4 mm, případně pro řetězy SIMPLEX nebo DUPLEX.
- 1× nástroj na oddělování řetězu 3 + 4 mm, OEM 602589023300
- 1× nástroj na nýtování řetězu 3 + 4 mm, OEM 602589003900
- 1× oddělovač a pilotní šroub 4 mm, OEM 602589056300
- 2× čep na odstranění článku, OEM 602589046301
- Dočasný spojovací a navlékací článek
- Přítlačné díly 3 mm a 4 mm, vodicí lišty pro SIMPLEX a DUPLEX, zajišťovací šroub a vnější destičky
Hlavní výhody
Jedna sada pro více variant rozvodových řetězů
Hlavní předností je kombinace nástrojů pro roznýtování i nýtování v jednom kompletu. Podpora čepů o průměru 3 mm a 4 mm rozšiřuje použitelnost sady a umožňuje zvolit odpovídající pracovní díly podle konkrétního řetězu.
Dočasné spojovací prvky usnadňují manipulaci s řetězem při jeho provlékání a dočasném spojení. Vodicí lišty a přítlačné součásti pomáhají vést pracovní operaci správným směrem, což omezuje potřebu improvizovaných přípravků při servisu rozvodů.
Jak sada funguje
Řízené oddělení a opětovné spojení článku
Oddělovací nástroj slouží k odstranění čepu a rozpojení řetězu. Po provedení servisního úkonu se použije odpovídající vodicí lišta, přítlačný díl a nýtovací nástroj pro opětovné spojení článku. Rozhodující je správná kombinace podle typu SIMPLEX nebo DUPLEX a průměru čepu.
Dočasný spojovací článek a navlékací článek mohou pomoci při vedení nového řetězu během práce. Sada je proto zaměřena na praktickou servisní manipulaci, nikoli na univerzální použití pro libovolné typy řetězů mimo uvedené aplikace.
Pro koho je sada vhodná
Praktické vybavení pro autoservisy a mechaniky
QUATROS QS10855A je určena především pro autoservisy, mechaniky a dílny, které provádějí servis rozvodových řetězů u vozidel Mercedes, Chrysler nebo Jeep. Využijí ji také technicky zdatní opraváři, kteří potřebují odpovídající přípravek pro konkrétní motorovou aplikaci.
Jako sada pro profesionální servisní použití soustřeďuje více pracovních prvků do jednoho kompletu. Před nákupem je však nutné ověřit nejen značku vozidla, ale především konkrétní motorový kód, typ řetězu a průměr čepu.
Použití
Výběr správné lišty a přítlačného dílu
Před použitím zkontrolujte, zda servisovaný motor odpovídá uvedené kompatibilitě. Následně určete, zda jde o řetěz SIMPLEX nebo DUPLEX a zda používá čep o průměru 3 mm, nebo 4 mm. Podle toho zvolte příslušný oddělovací, vodicí, přítlačný a nýtovací díl.
Pracujte podle servisního postupu pro daný motor a před nýtováním ověřte správné usazení článku i vedení řetězu. Nýtovací nástroj používejte pouze s odpovídajícími součástmi sady. Nesprávná volba přípravku může vést k poškození řetězu nebo nesprávnému spojení.
Důležité upozornění
Kompatibilitu ověřte podle motorového kódu
Sada není určena k automatickému použití pro všechny rozvodové řetězy. Před objednáním i před prací porovnejte motorový kód, typ řetězu a průměr čepu s uvedenými údaji. Kompatibilita s konkrétním vozidlem se může lišit podle motoru a roku výroby.
Servis rozvodového řetězu je bezpečnostně důležitý úkon. Dodržujte postup výrobce motoru, správné časování a pokyny pro montáž řetězu. Pokud si nejste jistí výběrem pracovního dílu nebo provedením nýtování, svěřte práci kvalifikovanému mechanikovi.
Doplňkové parametry
| Kategorie: | Přípravky rozvody motoru, vačky, řemenice |
|---|---|
| EAN: | 5902241111291 |
