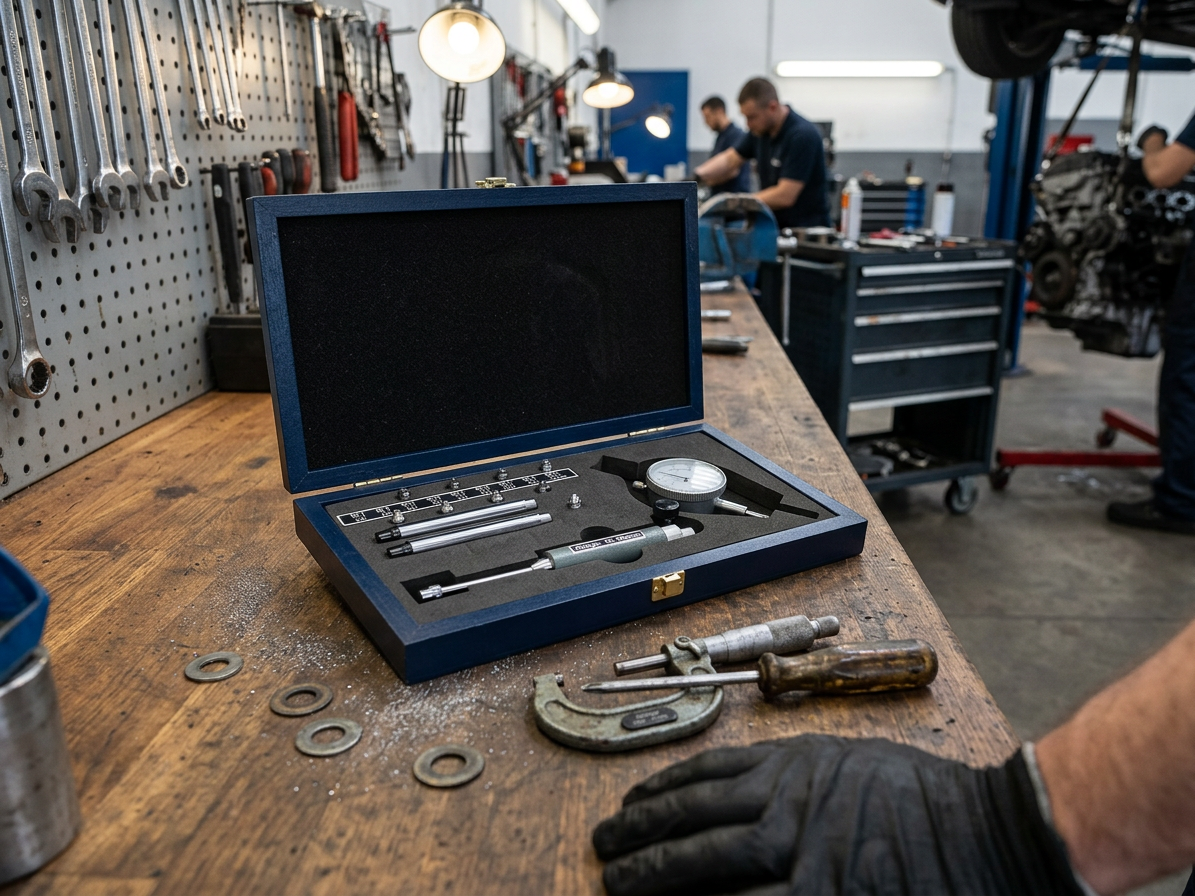

Mikrometr dutinový (dutinoměr) - analogový úchylkoměr do díry, 50-160/0.01 mm - KINEX

Neohodnoceno
Značka: KINEX

Dutinový mikrometr – dutinoměr do díry, s analogovým úchylkoměrem – Kinex KI7110-5

Kvalitní dutinoměr pro měření vnitřních dutin a otvorů.

Dutinoměr (subito) má dva doteky, z nichž jeden je pevný (vyměnitelný), druhý pohyblivý, přičemž ustavení obou doteků do osy měřeného otvoru se děje pomocí středicího zařízení.

Dle ČSN 25 1838 DIN 863



Technické parametry:

- typ: analogový

- měřící rozsah: 50–160 mm

- hloubka měření: 150 mm

- přiložený úchylkoměr (přesnost): 0,01 mm

Dostupnost 7 (1 ks)
Možnosti doručení
Kód: KI7110-5
2 535 Kč 2 095 Kč bez DPH Měrná cena:

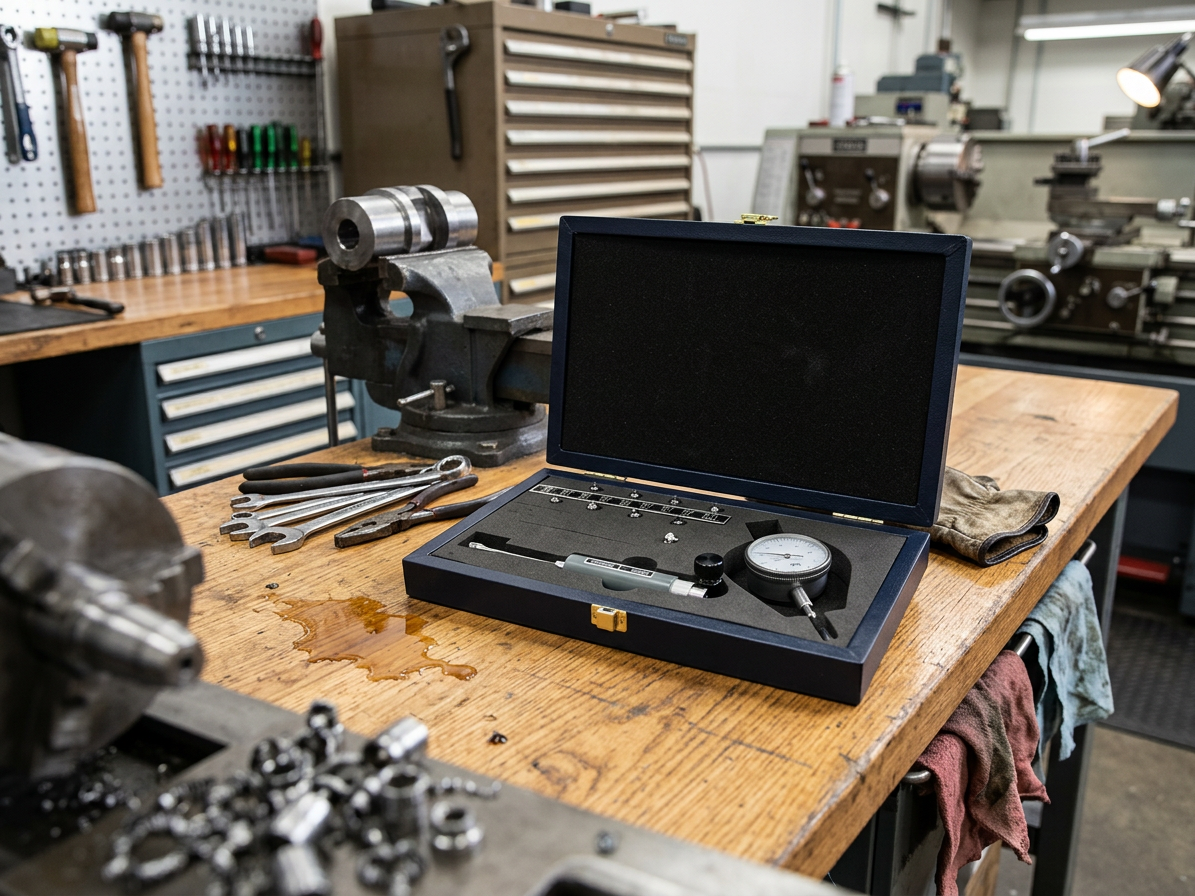

Mikrometr dutinový (dutinoměr) - analogový úchylkoměr do díry, 50-160/0.01 mm - KINEX
Neohodnoceno
Značka: KINEX

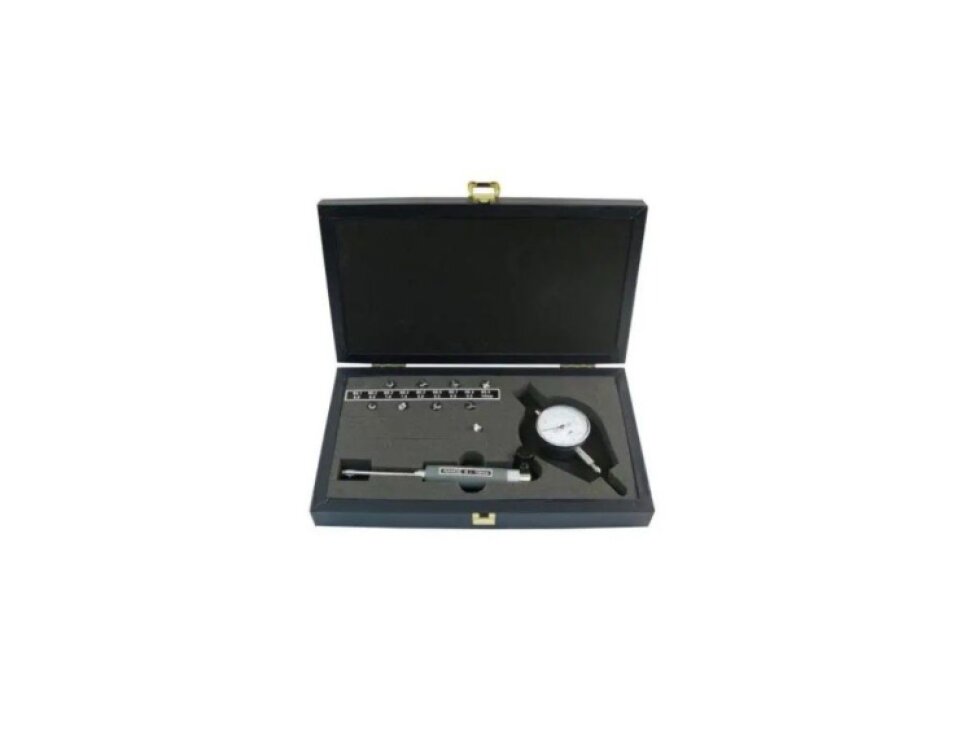

Mikrometr dutinový (dutinoměr) - analogový úchylkoměr do díry, 50-160/0.01 mm - KINEX
SKLAD_H0_B0_D1

Analogový dutinoměr KINEX KI7110-5, 50–160 mm

Přesné měření vnitřních otvorů a dutin

Dutinový mikrometr KINEX KI7110-5 je analogový dutinoměr určený k měření vnitřních dutin, otvorů a válcových ploch v rozsahu 50–160 mm. Díky analogovému úchylkoměru s přesností 0,01 mm umožňuje přehledné odečtení naměřené odchylky při kontrole rozměrů.

Nástroj pracuje se dvěma doteky – jedním pevným a jedním pohyblivým. Ustavení doteků do osy měřeného otvoru usnadňuje středicí zařízení, které pomáhá dosáhnout správné polohy pro opakovatelné měření. Provedení odpovídá normě ČSN 25 1838 a DIN 863.

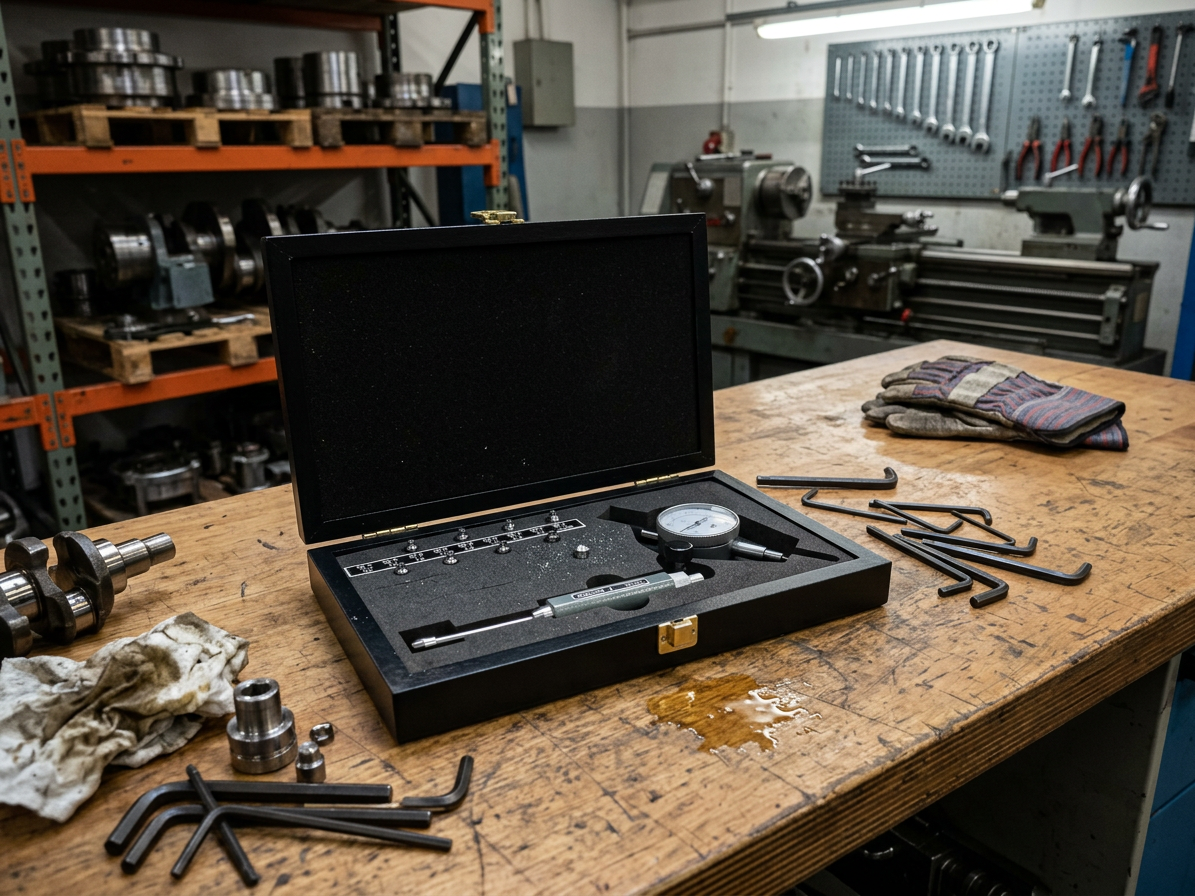

Mikrometr dutinový (dutinoměr) - analogový úchylkoměr do díry, 50-160/0.01 mm - KINEX
Mikrometr dutinový (dutinoměr) - analogový úchylkoměr do díry, 50-160/0.01 mm - KINEX

Rozsah měření 50–160 mm

Jedním nástrojem změříte široké rozpětí otvorů

Pracovní rozsah 50 až 160 mm umožňuje kontrolovat vnitřní rozměry různých otvorů a dutin bez nutnosti pořizovat několik samostatných měřidel. Rozsah je vhodný pro kontrolní měření součástí, u nichž je důležité ověřit skutečný vnitřní průměr.

Při výběru dutinoměru je vždy nutné porovnat požadovaný rozměr s jeho měřicím rozsahem. Tento model je určen pro otvory od 50 do 160 mm; pro menší nebo větší průměry je třeba zvolit odpovídající měřidlo s jiným rozsahem.

Analogový úchylkoměr s přesností 0,01 mm

Dobře čitelná kontrola rozměrových odchylek

Součástí dutinoměru je analogový úchylkoměr s přesností 0,01 mm. Ručičkové provedení poskytuje přímý vizuální údaj o odchylce během měření a umožňuje rychle sledovat změny při pohybu měřidla v otvoru.

Analogové zobrazení je praktické při dílenské kontrole, protože nevyžaduje baterii ani elektronické nastavování displeje. Pro správný výsledek je důležité měřidlo v otvoru ustavit do osy a odečet provádět v klidné poloze bez zbytečného naklánění nástroje.

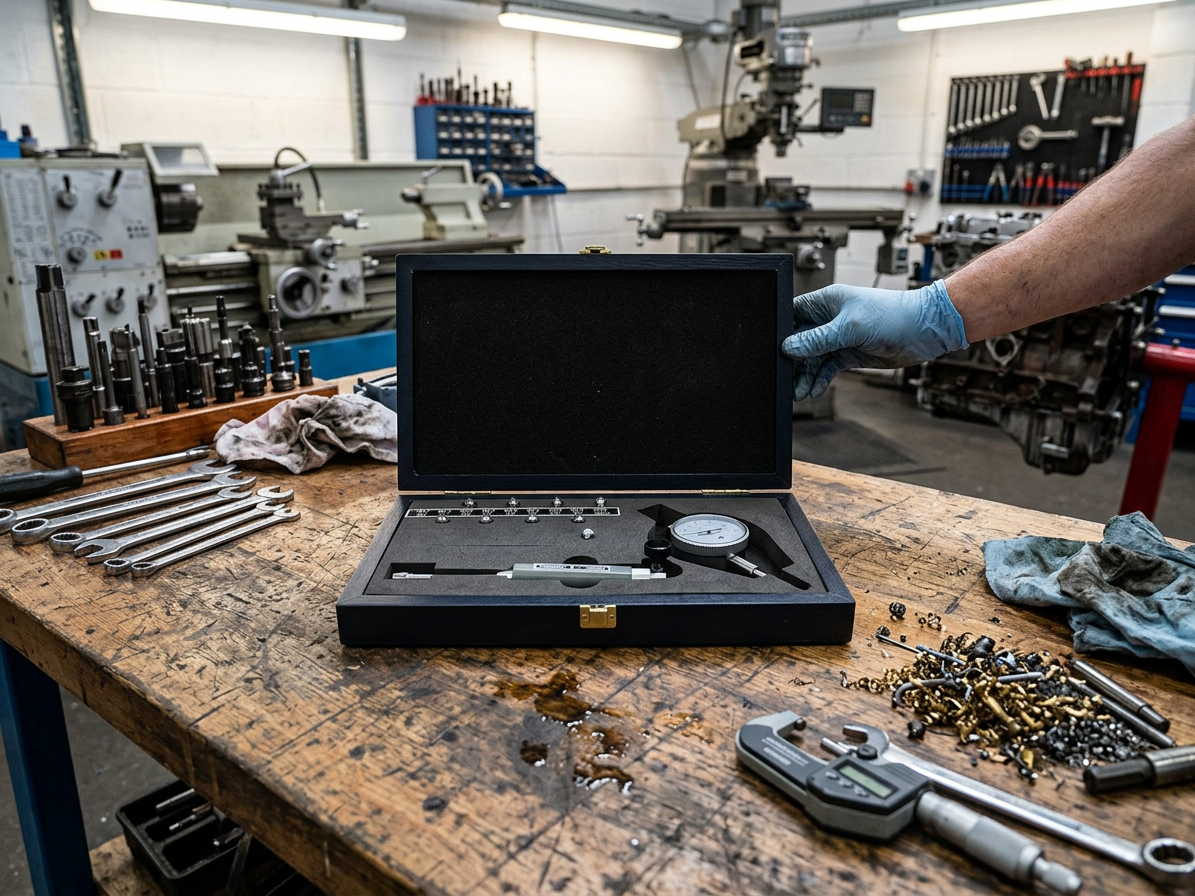

Mikrometr dutinový (dutinoměr) - analogový úchylkoměr do díry, 50-160/0.01 mm - KINEX
Mikrometr dutinový (dutinoměr) - analogový úchylkoměr do díry, 50-160/0.01 mm - KINEX

Dva doteky se středěním

Snazší ustavení v měřeném otvoru

Dutinoměr využívá pevný a pohyblivý dotek, které se při měření opírají o protilehlé strany vnitřní plochy. Pohyblivý dotek reaguje na změnu rozměru a přenáší ji na analogový úchylkoměr, takže lze vyhodnotit rozdíl oproti nastavené poloze.

Středicí zařízení pomáhá vést oba doteky ve správné poloze vůči ose otvoru. Tím se omezuje riziko odečtu v nevhodném směru a měření je praktičtější při kontrole válcových nebo jinak obtížně přístupných vnitřních ploch.

Hloubka měření 150 mm

Přístup i k hlubším vnitřním plochám

Hloubka měření 150 mm umožňuje kontrolovat rozměry nejen u otvorů s krátkým vstupem, ale také u hlubších dutin. Parametr je důležitý při posuzování, zda se měřicí část dostane až k místu, které potřebujete zkontrolovat.

Před zahájením práce ověřte, že tvar a přístupnost součásti dovolují zasunutí dutinoměru do požadované hloubky. Samotná hloubka měření neurčuje průměr otvoru ani přesnost výsledku; vždy je nutné zohlednit také rozsah a správné ustavení doteků.

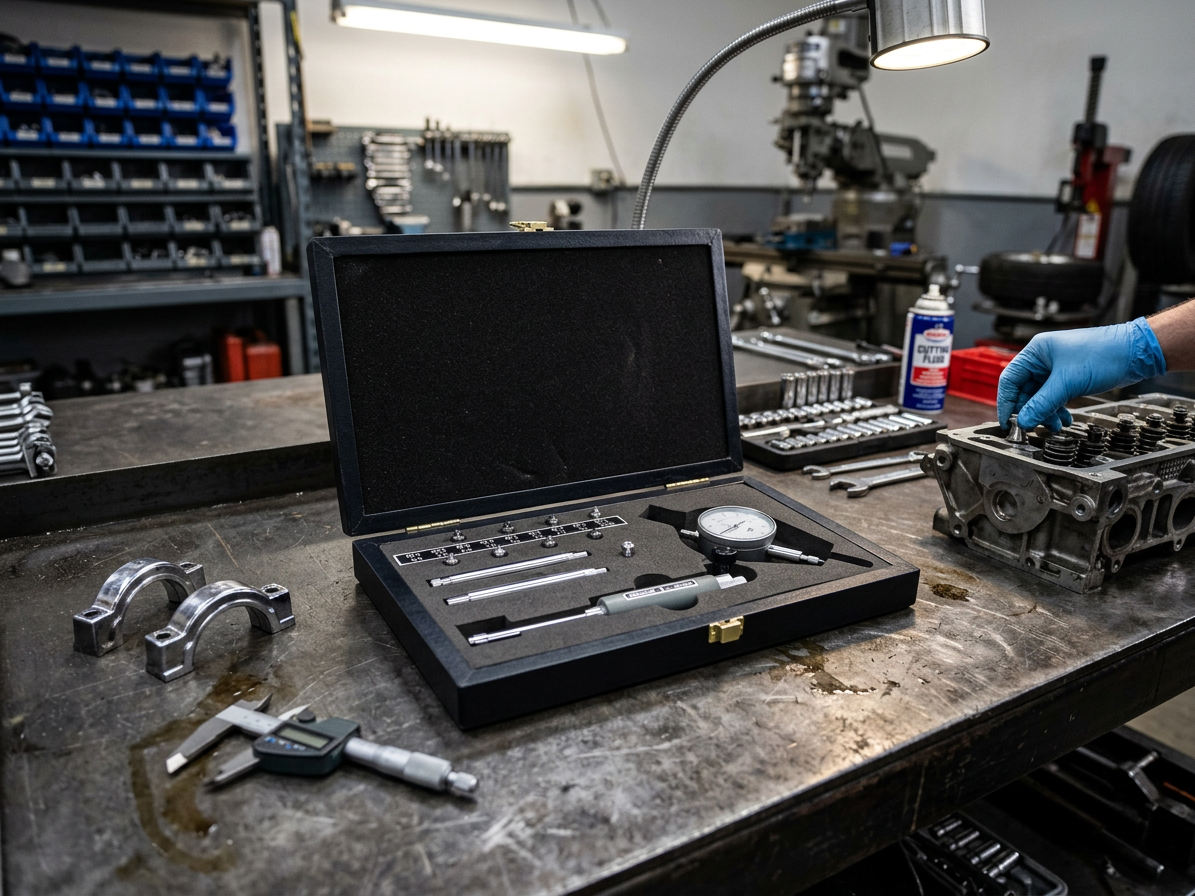

Mikrometr dutinový (dutinoměr) - analogový úchylkoměr do díry, 50-160/0.01 mm - KINEX
Mikrometr dutinový (dutinoměr) - analogový úchylkoměr do díry, 50-160/0.01 mm - KINEX

Pro kontrolu vnitřních dutin a otvorů

Praktické měřidlo pro dílnu a servis

Dutinoměr je určen ke kontrole vnitřních rozměrů, například při ověřování otvorů, uložení nebo válcových dutin. Umožňuje zjistit, zda se skutečný rozměr nachází v požadované poloze, případně sledovat odchylku mezi různými místy měřené plochy.

Využití najde v dílnách, při opravách, výrobní kontrole i běžném technickém měření. Protože jde o analogické měřidlo s konkrétním rozsahem, je vhodné jej volit podle rozměru kontrolované součásti a požadovaného způsobu měření.

Technické informace a norma DIN 863

Přehled rozhodujících parametrů

Model KINEX KI7110-5 je analogový dutinoměr s rozsahem 50–160 mm, hloubkou měření 150 mm a přiloženým úchylkoměrem s přesností 0,01 mm. Technické provedení je uvedeno v souladu s normami ČSN 25 1838 a DIN 863.

TypAnalogový dutinoměr
ModelKINEX KI7110-5
Měřicí rozsah50–160 mm
Hloubka měření150 mm
Přesnost úchylkoměru0,01 mm
NormaČSN 25 1838, DIN 863

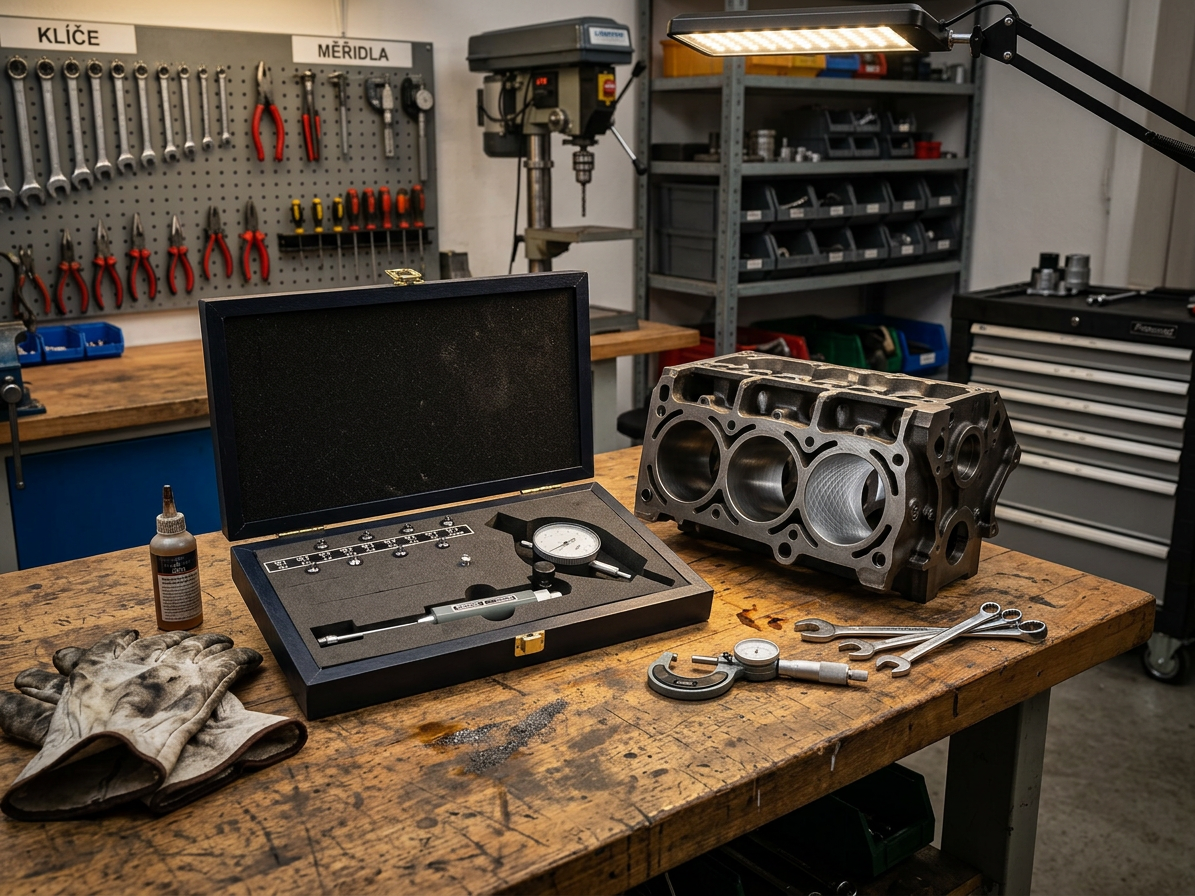

Mikrometr dutinový (dutinoměr) - analogový úchylkoměr do díry, 50-160/0.01 mm - KINEX

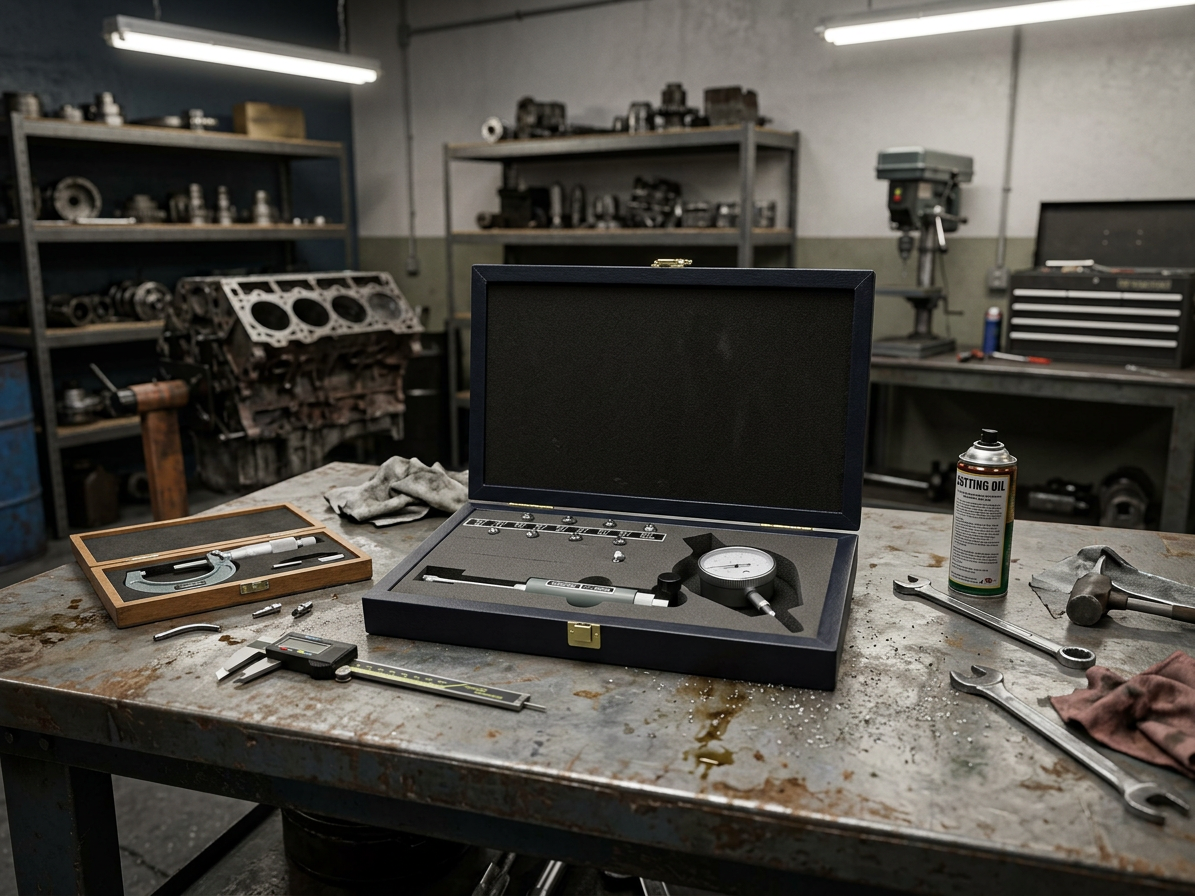

Mikrometr dutinový (dutinoměr) - analogový úchylkoměr do díry, 50-160/0.01 mm - KINEX

Správné použití a výběr dutinoměru

Přesnost závisí na poloze měřidla

Před měřením očistěte kontrolovanou plochu i doteky a ověřte, že měřený otvor spadá do rozsahu 50–160 mm. Dutinoměr zasuňte do otvoru, pomocí středicího zařízení jej ustavte do osy a následně odečtěte údaj na analogovém úchylkoměru.

Při měření nevyvíjejte nadměrný tlak a nesnažte se výsledek odečítat při šikmém vedení nástroje. Pro správný výběr před nákupem porovnejte rozsah, požadovanou hloubku a přesnost s konkrétní kontrolovanou součástí. Po práci měřidlo očistěte a uložte v suchém prostředí.

K čemu se dutinoměr používá?

Slouží k měření vnitřních dutin, otvorů a válcových ploch v rozsahu 50–160 mm.

Jaký je měřicí rozsah tohoto modelu?

Model KINEX KI7110-5 měří vnitřní rozměry od 50 do 160 mm. Hloubka měření je 150 mm.

Jakou přesnost má přiložený úchylkoměr?

Analogový úchylkoměr má přesnost 0,01 mm.

Jak dosáhnout správného výsledku měření?

Dutinoměr je nutné v otvoru správně vystředit a ustavit do jeho osy. Před měřením očistěte doteky i kontrolovanou plochu.

Doplňkové parametry

Kategorie: Měřidla a měřicí nástroje
EAN: 8595604707407
