Průchozí ráčna pro tlumiče McPherson

Bezpečnější demontáž horního uložení

QUATROS QS80427 je 27dílná sada průchozí ráčny, hlavic a nástavců určená pro montáž a demontáž tlumičů McPherson. Konstrukce umožňuje současně přidržet pístnici dlouhým klíčem a povolovat upevňovací šroub horního uložení.

Průchozí provedení omezuje potřebu zajišťovat pístnici kleštěmi nebo ve svěráku. Tím se snižuje riziko poškození jejího povrchu a usnadňuje se práce při servisu zavěšení, zejména v případech, kdy se pístnice při povolování protáčí.

Technické informace

Přehled rozměrů a provedení sady

Sada kombinuje průchozí nástroje pro práci s horním uložením tlumiče a doplňkové nástrčné klíče, bity, adaptéry i prodloužení. Přesné rozměry jednotlivých součástí jsou uvedeny v obsahu balení, aby bylo možné zvolit vhodný nástroj podle konkrétního upevnění.

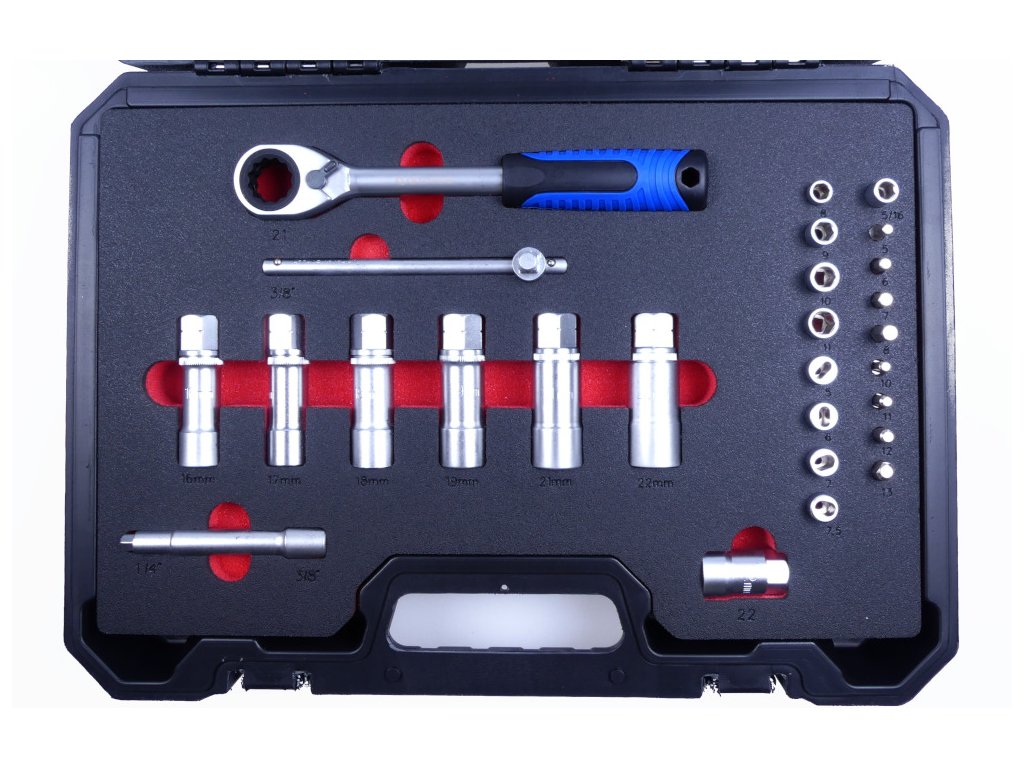

Obsah balení

27 dílů pro různé servisní operace

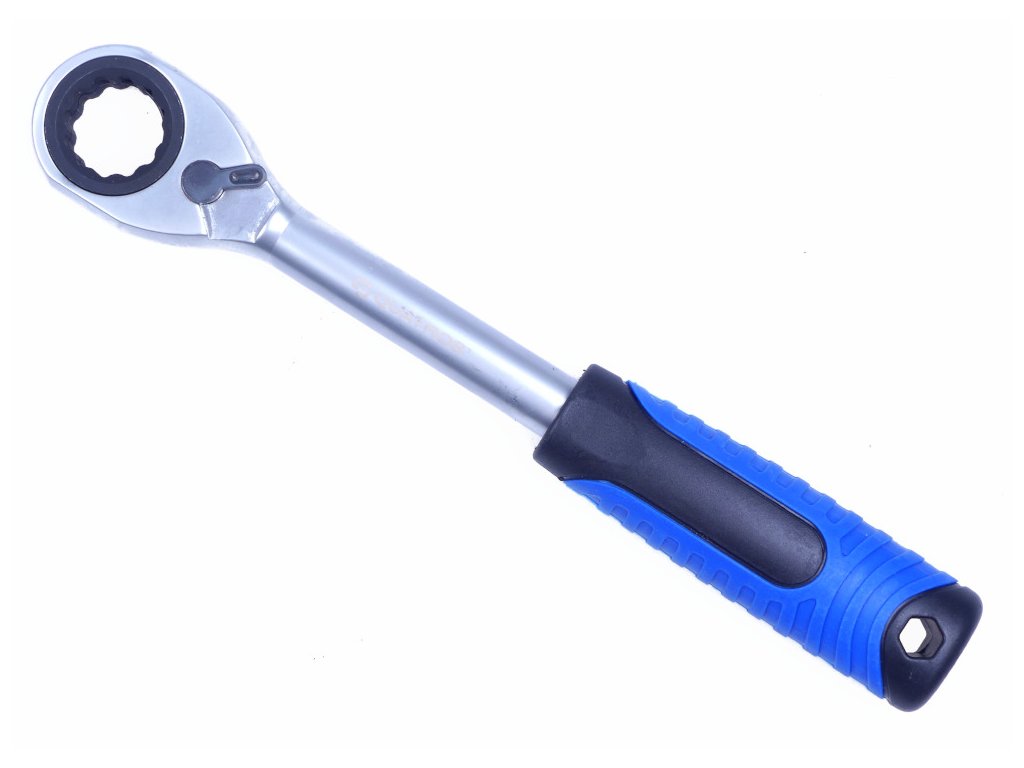

Součástí balení je průchozí ráčna s otvorem 21 mm, šest dlouhých průchozích nástrčných klíčů s vodícím čtyřhranem 21 mm ve velikostech 16, 17, 18, 19, 21 a 22 mm a krátký nástrčný klíč 22 mm.

Dále sada obsahuje prodloužení 3/8" x 1/4", T-adaptér 3/8", adaptér 1/4" x 5/16", čtyři 1/4" nástrčné klíče s oválným profilem 5, 6, 7 a 7,5 mm, čtyři 1/4" nástrčné klíče 8, 9, 10 a 11 mm, čtyři bity 5/16" 5, 6, 7 a 8 mm a čtyři roztahovací bity 5/16" 10, 11, 12 a 13 mm. Vše je uloženo v plastovém kufru.

Hlavní výhody

Praktické řešení pro servis zavěšení

Průchozí konstrukce dovoluje vést dlouhý klíč skrz hlavici a současně povolovat matici nebo šroub horního uložení. Mechanik tak může pístnici přidržovat shora bez použití kleští, svěráku či jiného improvizovaného způsobu zajištění.

Rozsah dodávaných rozměrů pokrývá několik běžných velikostí upevňovacích prvků a v kombinaci s bity umožňuje řešit různé varianty servisních spojů. Plastový kufr udržuje jednotlivé díly pohromadě a usnadňuje jejich přenášení i uložení v dílně.

Jak sada funguje

Současné přidržení pístnice a povolení matice

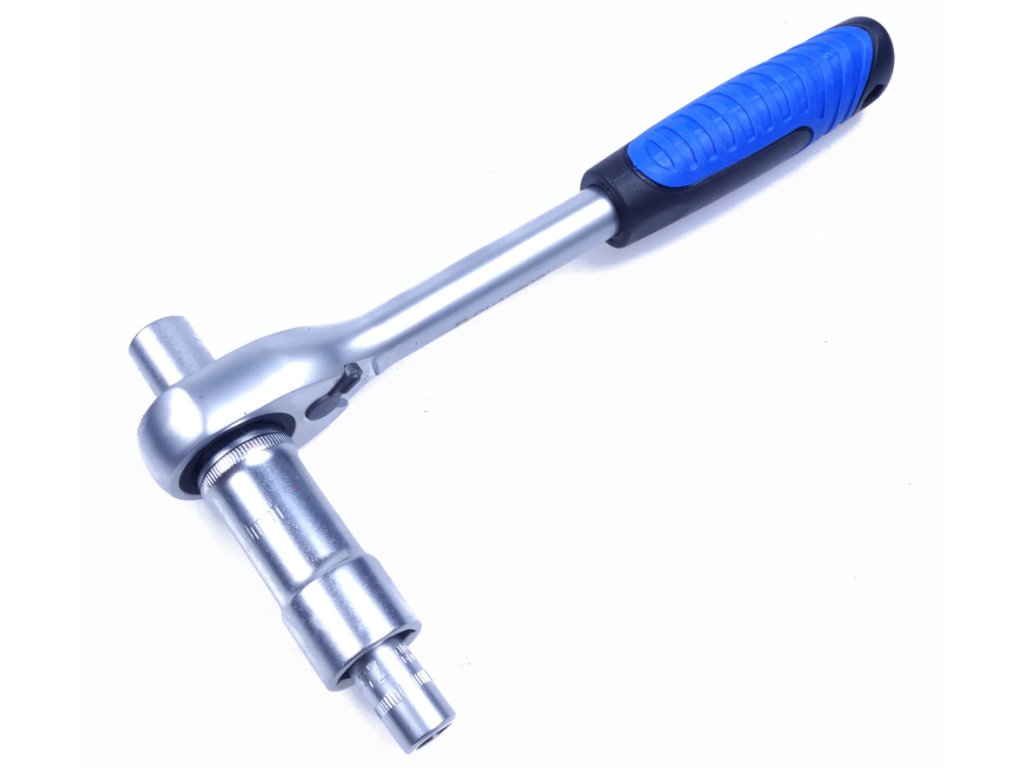

Při práci se píst zajistí shora dlouhým klíčem prostrčeným průchozí hlavicí. Na průchozí ráčnu se nasadí odpovídající hlavice a následně lze povolovat upevňovací šroub nebo matici horního uložení, aniž by bylo nutné uchopovat pístnici z boku.

Sada je určena především pro autoservisy, mechaniky, opraváře a technicky vybavené domácí dílny, které provádějí opravy zavěšení. Vhodnost konkrétní velikosti je vždy nutné posoudit podle konstrukce vozidla a rozměru servisovaného spoje.

Použití při servisu tlumičů

Výběr správného nástavce

Před zahájením práce vyberte nástrčný klíč nebo bit podle tvaru a rozměru upevňovacího prvku. Zkontrolujte, zda nástroj správně dosedá a zda průchozí otvor umožňuje potřebný průchod klíče pro zajištění pístnice. Používejte pouze vhodnou velikost bez nadměrné vůle.

Po nasazení nástroje držte pístnici dlouhým klíčem a ráčnou povolujte spoj kontrolovaně. Postup práce, způsob zajištění pružiny a další servisní úkony musí odpovídat pokynům výrobce vozidla; tato sada sama o sobě nenahrazuje přípravek pro stlačení pružiny.

Důležité upozornění

Ověřte rozměr a bezpečně zajistěte pružinu

Před nákupem i použitím ověřte, zda rozměry nástavců odpovídají konkrétnímu hornímu uložení tlumiče. Sada obsahuje uvedené velikosti, ale z dodaných údajů nelze odvodit kompatibilitu s každým vozidlem nebo každou konstrukcí vzpěry McPherson.

Servis tlumiče může zahrnovat stlačenou pružinu s vysokou energií. Při demontáži a montáži proto používejte vhodné bezpečnostní vybavení a dodržujte servisní postup výrobce vozidla. Průchozí ráčna není určena k nahrazení bezpečného stahováku pružin.

Často kladené otázky

Ověřte obsah a způsob použití

Sada poskytuje více rozměrů pro různé upevňovací prvky, její použití je však nutné ověřit podle konkrétního vozidla a provedení tlumiče. Díly jsou uloženy v plastovém kufru pro přehledné skladování.

Hlavním přínosem je možnost přidržet pístnici klíčem vedeným skrz hlavici. Tím se omezuje potřeba uchopení pístnice kleštěmi nebo svěrákem, které by mohlo poškodit její povrch.
