Aretace rozvodů CITROEN, PEUGEOT a FIAT, motory 2.0, 2.2 HDI diesel - QUATROS QS10297
Aretační přípravky na rozvody motoru Citroen, Peugeot a Fiat s motory 2.0, 2.2 HDI (diesel) – QUATROS QS10297.
Určeno pro zablokování rozvodů při servisních pracích na vznětových (dieselových) motorech 2.0 a 2.2 HDi ve vozech koncernu PSA. Dodáváno v plastové kazetě.
Pro vozy:
Citroën:
motory 2.0 HDI:
· C4 (2004-2012)
· C5 (1999-2012)
· C8 (2002-2012)
· DS4 (2011-2012)
· Berlingo (1999-2007)
· Dispatch, Jumpy, Relay (1999-2012)
· Synergie, Evasion (1999-2007)
· Xantia (1998-2001)
· Picasso (1999-2007)
· Picasso, Grand Picasso (2006-2011)
motory 2.2 HDI:
· C-Crosser (2007-2012)
· C5 (2000-2009)
· C6 (2007-2011)
· C8 (2001-2010)
· Relay, Jumper (2002-2006)
Peugeot:
motory 2.0 HDI:
· Expert (1999-2012)
· Boxer (2001-2006)
· 206 (1999-2006)
· 306 (1999-2002)
· 307 (2001-2009)
· 406 (1999-2004)
· 407 (2004-2011)
· 308 (2007-2012)
· 607 (2000-2011)
· 806 (1999-2002)
· 807 (2005-2010)
· 508 (2011-2012)
· 3008 (2009-2012)
· 5008 (2009-2012)
· RCZ (2010-2012)
motory 2.2 HDI:
· 406 (2000-2006)
· 407 (2005-2011)
· 508 (2011-2012)
· 607 (2000-2009)
· 807 (2007-2010)
· 4007 (2007-2010)
· Boxer (2002-2006)
Fiat:
motory 2.0 HDI:
· Ulysse (2003-2011)
· Scudo (2004-2012)
· Ducato (2001-2006)
motory 2.2 HDI:
· Ulysse (2002-2011)
· Ducato (2006-2012)
Kódy motorů:
· 2.0 HDI: DW10ATD, DW10ATED, DW10ATED4, DW10BTED, DW10BTED/L3, DW10CTED4RHA, DW10JATED4, DW10TD, DW10TD, DW10UTD, RHE, RHF, RHG, RHH, RHJ, RHK, RHM, RHR, RHS, RHT, RHV RHW, RHX, RHY, RHZ
· 2.2 HDI: 4HK, 4HL, 4HN, 4HP, 4HR, 4HS, 4HT 4HW, 4HX, 4HY, 4HZ, DW12ATEDL/L4, DW12BTED4, DW12CTED4, DW12MTED4, DW12TED4/L4, DW12UTED

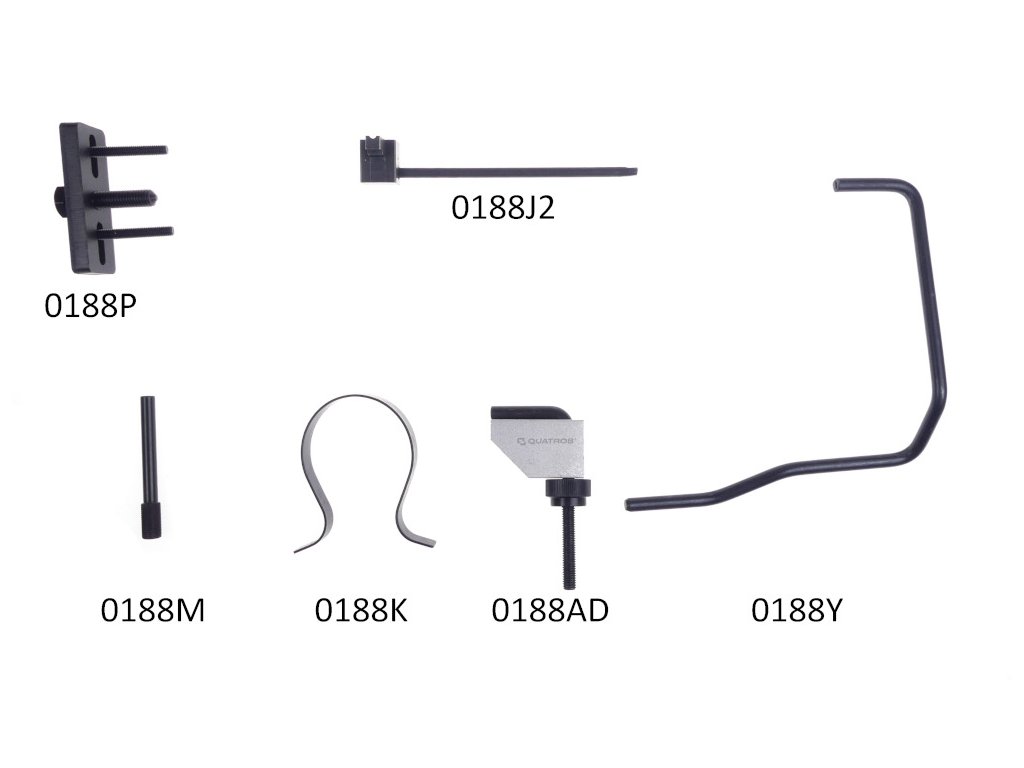

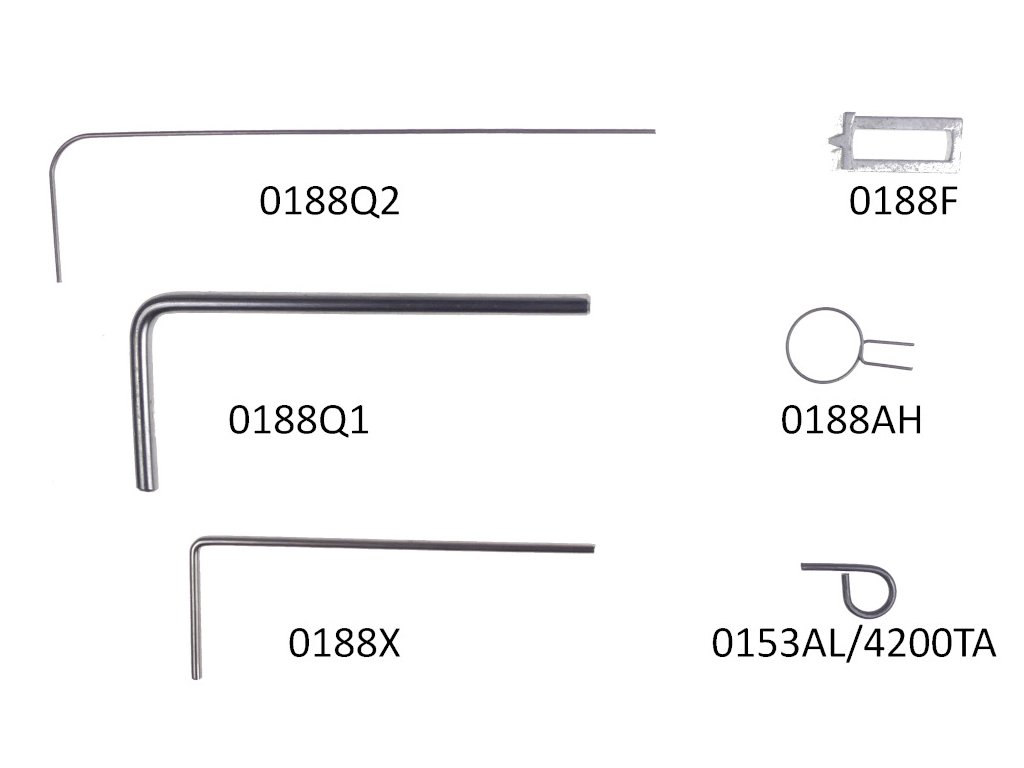

Sada obsahuje:
· 1x OEM 0188Y – aretační kolík klikového hřídele (8 mm)
· 1x OEM 0188M – aretační kolík vačkového hřídele
· 1x OEM 0188X – pojistný kolík setrvačníku
· 1x OEM 0188Q1 – aretační kolík napínáku pomocného hnacího řemene (4 mm)
· 1x OEM 0188K – přídržná spona vačkového řemene
· 1x OEM 0188F – nástroj pro přidržování setrvačníku
· 1x OEM 0188J2 – nástroj na napínání řemenu
· 1x OEM 0188P – stahovák řemenice klikového hřídele
· 1x OEM 0153AL/4200TA – pojistný kolík napínáku vačkového řemene
· 1x OEM 0188AH – centrovací nástroj na řemenici klikového hřídele
· 1x OEM 0188AD – svorka řemenu s vačkou
· 1x OEM 0188Q2 – nástroj pro zajištění napínače řemene a vyrovnání klikového pastorku
Aretace rozvodů QUATROS QS10297 pro motory 2.0 a 2.2 HDI
Přesné zajištění rozvodů při servisních pracích
Sada QUATROS QS10297 obsahuje aretační přípravky pro zablokování rozvodů dieselových motorů Citroën, Peugeot a Fiat 2.0 a 2.2 HDI. Umožňuje zajistit klikový a vačkový hřídel, setrvačník i napínací mechanismy při demontáži a montáži rozvodového řemene.

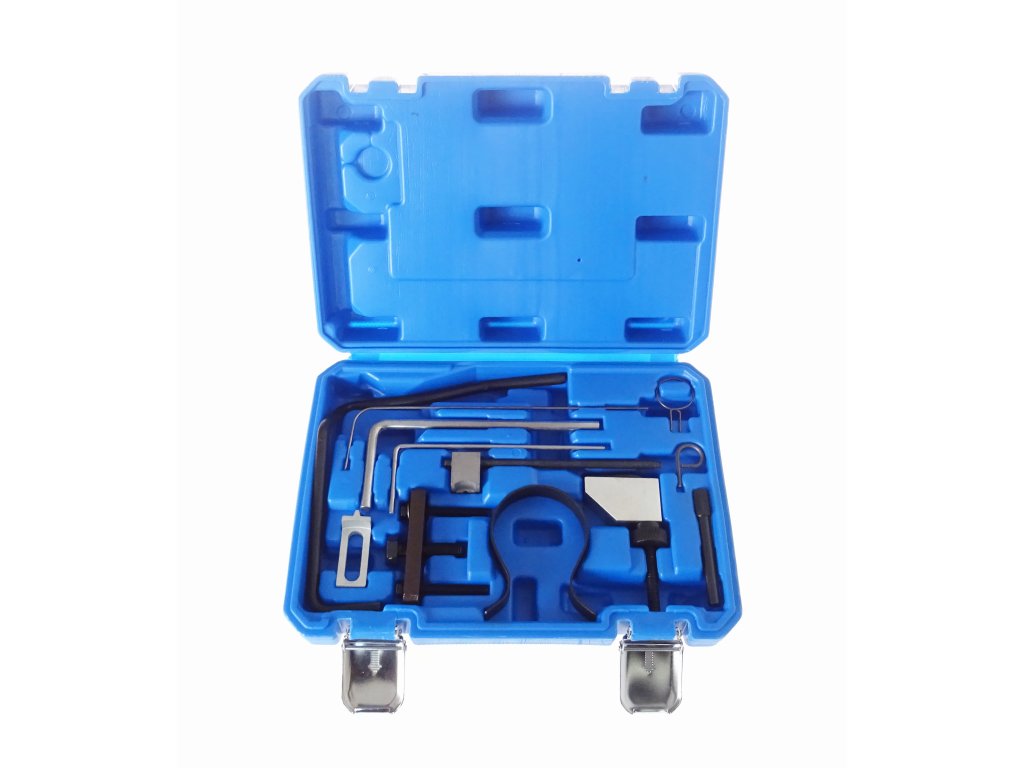

Přípravky jsou určeny pro servisní práce, při nichž je nutné zachovat správnou polohu motorových komponentů. Sada je dodávána v plastové kazetě, která usnadňuje uložení, přenášení a rychlou kontrolu jednotlivých nástrojů.
Technické informace
Identifikace sady a podporovaných motorů
| Značka | QUATROS |
|---|---|
| Model | QS10297 |
| Typ produktu | Sada aretačních přípravků na rozvody |
| Určení | Dieselové motory 2.0 a 2.2 HDI |
| Počet nástrojů | 12 kusů |
| Aretační kolík klikového hřídele | OEM 0188Y, 8 mm |
| Aretační kolík napínáku pomocného řemene | OEM 0188Q1, 4 mm |
| Uložení | Plastová kazeta |
Sada pokrývá vybrané motory s kódy 2.0 HDI DW10ATD, DW10ATED, DW10ATED4, DW10BTED, DW10CTED4, DW10TD, DW10UTD, RHE, RHF, RHG, RHH, RHJ, RHK, RHM, RHR, RHS, RHT, RHV, RHW, RHX, RHY a RHZ.
Pro motory 2.2 HDI jsou uvedeny kódy 4HK, 4HL, 4HN, 4HP, 4HR, 4HS, 4HT, 4HW, 4HX, 4HY, 4HZ, DW12ATEDL/L4, DW12BTED4, DW12CTED4, DW12MTED4, DW12TED4/L4 a DW12UTED.
Obsah balení
Dvanáct přípravků pro aretaci a manipulaci s rozvody
Součástí sady jsou nástroje pro zajištění hlavních částí rozvodového mechanismu i pomůcky pro práci s řemenicemi a napínáky. Označení OEM usnadňuje výběr správného přípravku podle servisního postupu.
- OEM 0188Y: aretační kolík klikového hřídele, 8 mm
- OEM 0188M: aretační kolík vačkového hřídele
- OEM 0188X: pojistný kolík setrvačníku
- OEM 0188Q1: kolík napínáku pomocného hnacího řemene, 4 mm
- OEM 0188K: přídržná spona vačkového řemene
- OEM 0188F: nástroj pro přidržování setrvačníku
Další výbavu tvoří OEM 0188J2 pro napínání řemenu, OEM 0188P jako stahovák řemenice klikového hřídele, OEM 0153AL/4200TA jako pojistný kolík napínáku vačkového řemene, OEM 0188AH pro centrování řemenice klikového hřídele, OEM 0188AD jako svorka řemenu s vačkou a OEM 0188Q2 pro zajištění napínače a vyrovnání klikového pastorku.
Hlavní výhody
Jedna sada pro široké spektrum vozidel koncernu PSA
Výhodou sady je kombinace aretačních kolíků, spon, přidržovacích a napínacích nástrojů i stahováku řemenice. Mechanik tak může při servisním zásahu využít přípravky určené pro více navazujících operací bez nutnosti improvizovat s nevhodným nářadím.
Jasně označené OEM reference pomáhají rychle rozpoznat konkrétní nástroj. Plastová kazeta udržuje přípravky pohromadě a zjednodušuje jejich organizaci v dílně. Sada je přitom určena pro mnoho osobních i užitkových modelů Citroën, Peugeot a Fiat.
Jak sada funguje
Mechanické zajištění správné polohy rozvodových dílů
Aretační kolíky se používají k mechanickému zablokování určených částí motoru v servisní poloze. Přídržné spony stabilizují řemen a speciální nástroje pomáhají při přidržení setrvačníku, napínání řemene, práci s napínáky nebo demontáži a centrování řemenice klikového hřídele.
Sada je vhodná pro autoservisy, mechaniky a technicky zdatné uživatele, kteří provádějí servis rozvodů na kompatibilních dieselových motorech. Před použitím je nutné vybrat přípravek podle konkrétního motoru a servisního postupu daného vozidla.
Použití
Servis rozvodů u motorů 2.0 a 2.2 HDI
Přípravky slouží při demontáži a montáži rozvodového řemene, kontrole časování a zajištění motorových dílů během servisních prací. Využití najdou také při práci s napínákem pomocného řemene, setrvačníkem, klikovým hřídelem, vačkovým hřídelem a řemenicí klikového hřídele.
Kompatibilita zahrnuje například Citroën C4, C5, C8, Berlingo, Jumpy, Peugeot 206, 307, 407, 508, Boxer, Expert, 807 a Fiat Ulysse, Scudo a Ducato v uvedených motorizacích a ročnících. Konkrétní provedení motoru vždy porovnejte s kódem motoru a servisní dokumentací.
Důležité upozornění
Před nákupem ověřte motor, model a rok výroby
Sada je určena pouze pro uvedené motory 2.0 a 2.2 HDI a vyjmenované modelové řady. Stejný model vozidla může být osazen různými motory, proto před objednáním ověřte kód motoru, rok výroby a shodu přípravků se servisním postupem.
Aretace rozvodů je bezpečnostně důležitý servisní úkon. Přípravky používejte pouze způsobem určeným pro konkrétní motor, bez použití nadměrné síly. Dodržujte postup výrobce vozidla a před prací zkontrolujte, zda nejsou nástroje poškozené nebo znečištěné.
Často kladené otázky a závěr
Praktická sada pro cílený servis kompatibilních HDI motorů
Sada QUATROS QS10297 spojuje přípravky pro aretaci rozvodů a související servisní operace u širokého výběru vozidel Citroën, Peugeot a Fiat. Její hlavní přínos spočívá v přesně určených nástrojích a přehledném uložení v kazetě.
Je sada vhodná pro všechny motory HDI?
Ne. Je určena pro konkrétní motory 2.0 a 2.2 HDI. Kompatibilitu ověřte podle kódu motoru, modelu a roku výroby.
Je v balení také plastová kazeta?
Ano, sada je dodávána v plastové kazetě pro uložení a přenášení přípravků.
Kolik nástrojů sada obsahuje?
Obsahuje 12 přípravků včetně kolíků, spon, přidržovacích nástrojů, stahováku a centrovacího nástroje.
Lze přípravky použít bez servisní dokumentace?
Ne. Při práci dodržujte postup výrobce vozidla a vždy zvolte nástroj podle konkrétního motoru.
Doplňkové parametry
| Kategorie: | Přípravky pro aretaci a časování motoru |
|---|---|
| EAN: | 5902241108451 |
